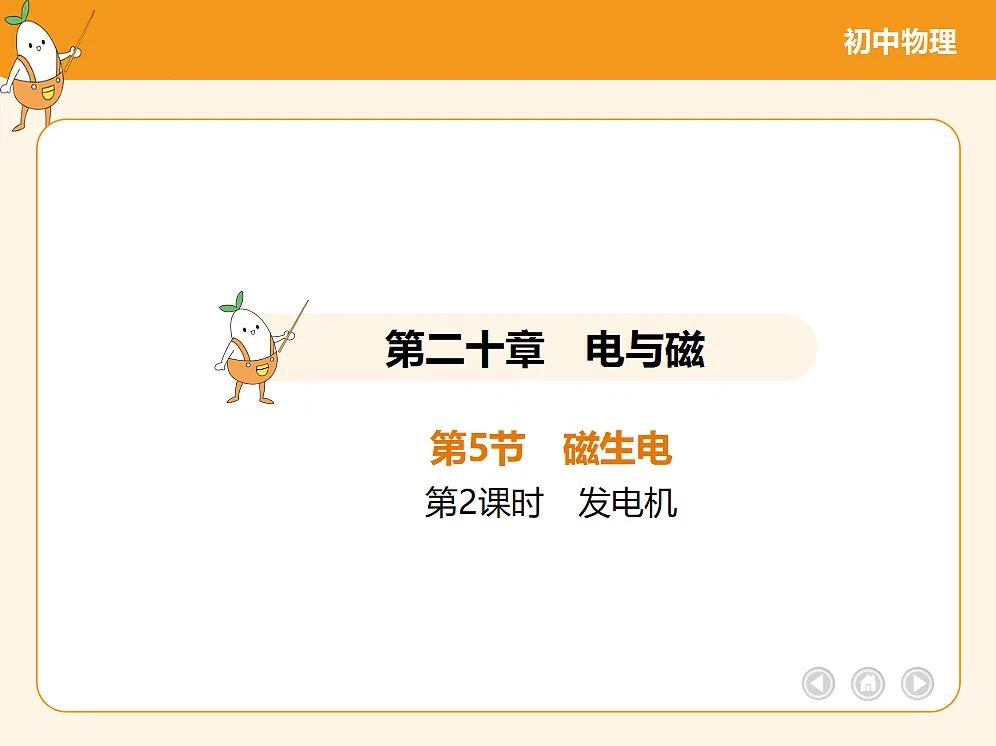

第5节　磁生电第2课时　发电机

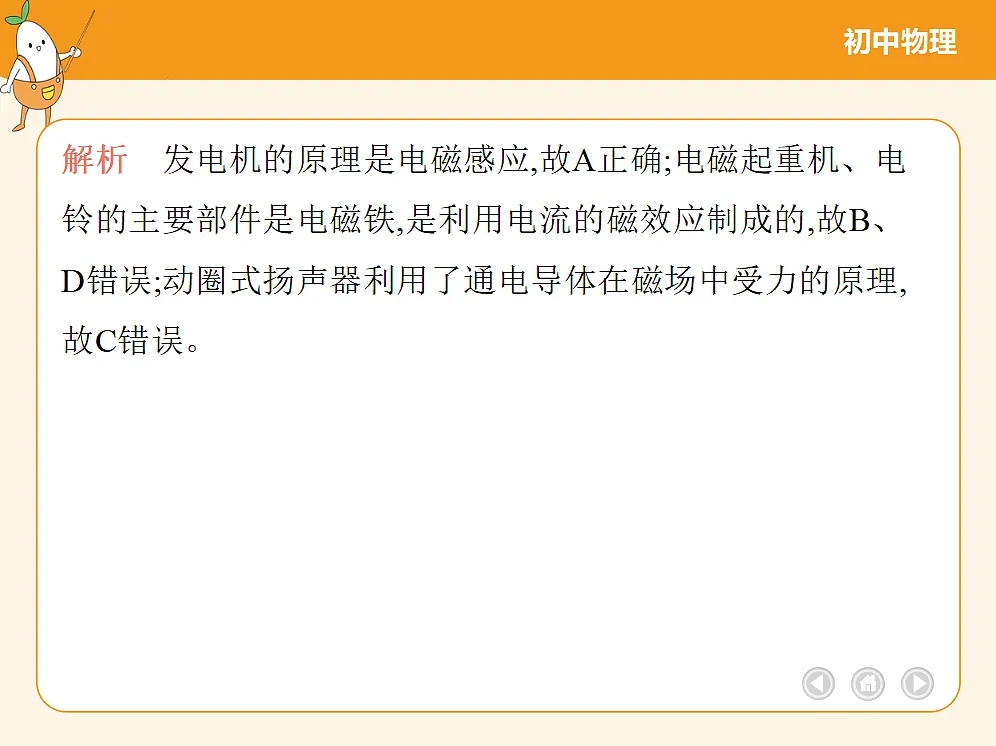

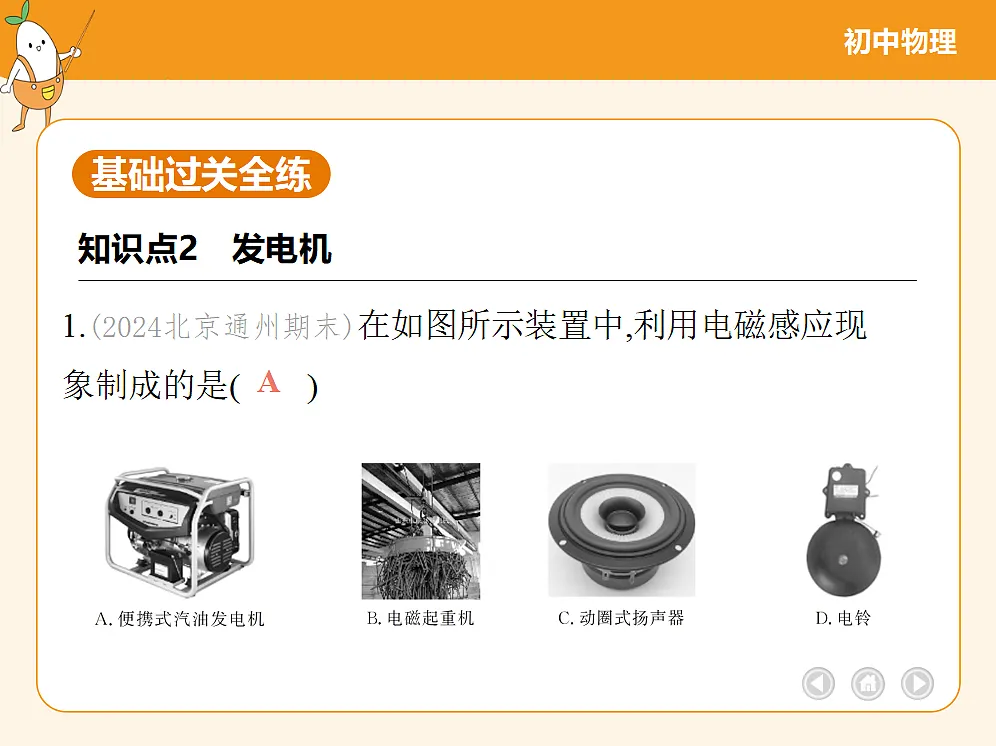

解析　发电机的原理是电磁感应,故A正确;电磁起重机、电铃的主要部件是电磁铁,是利用电流的磁效应制成的,故B、D错误;动圈式扬声器利用了通电导体在磁场中受力的原理,故C错误。

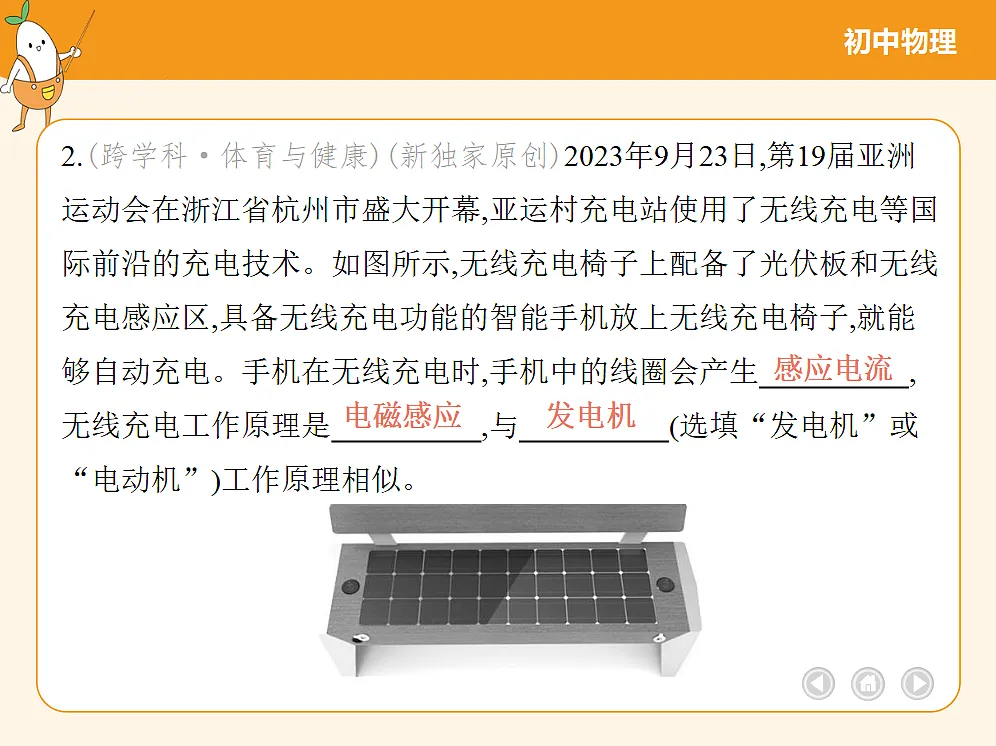

2.(跨学科·体育与健康)(新独家原创)2023年9月23日,第19届亚洲运动会在浙江省杭州市盛大开幕,亚运村充电站使用了无线充电等国际前沿的充电技术。如图所示,无线充电椅子上配备了光伏板和无线充电感应区,具备无线充电功能的智能手机放上无线充电椅子,就能够自动充电。手机在无线充电时,手机中的线圈会产生　　　　    ,无线充电工作原理是　　　　    ,与　　　　    (选填“发电机”或“电动机”)工作原理相似。

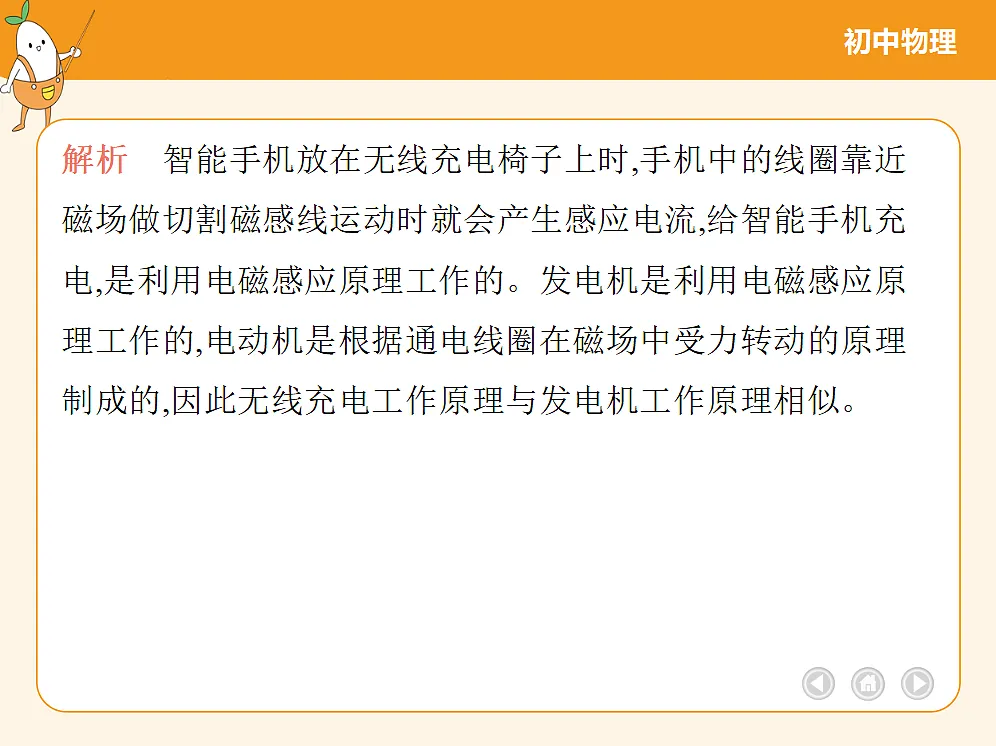

解析　智能手机放在无线充电椅子上时,手机中的线圈靠近磁场做切割磁感线运动时就会产生感应电流,给智能手机充电,是利用电磁感应原理工作的。发电机是利用电磁感应原理工作的,电动机是根据通电线圈在磁场中受力转动的原理制成的,因此无线充电工作原理与发电机工作原理相似。

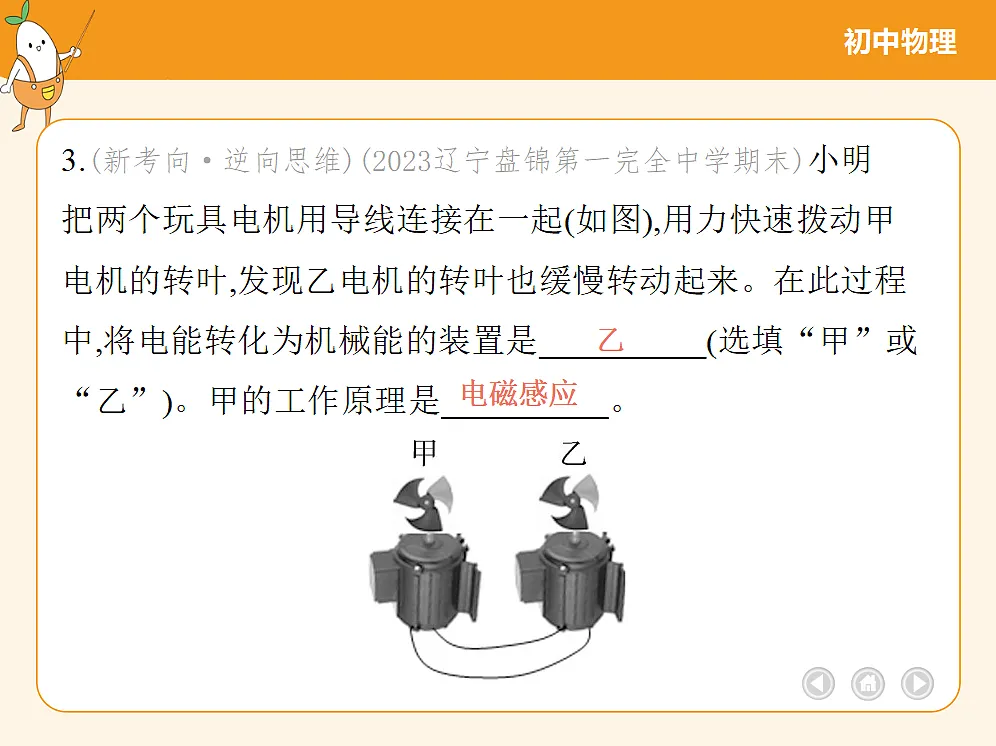

3.(新考向·逆向思维)(2023辽宁盘锦第一完全中学期末)小明把两个玩具电机用导线连接在一起(如图),用力快速拨动甲电机的转叶,发现乙电机的转叶也缓慢转动起来。在此过程中,将电能转化为机械能的装置是　　　　    (选填“甲”或“乙”)。甲的工作原理是　　　　    。 

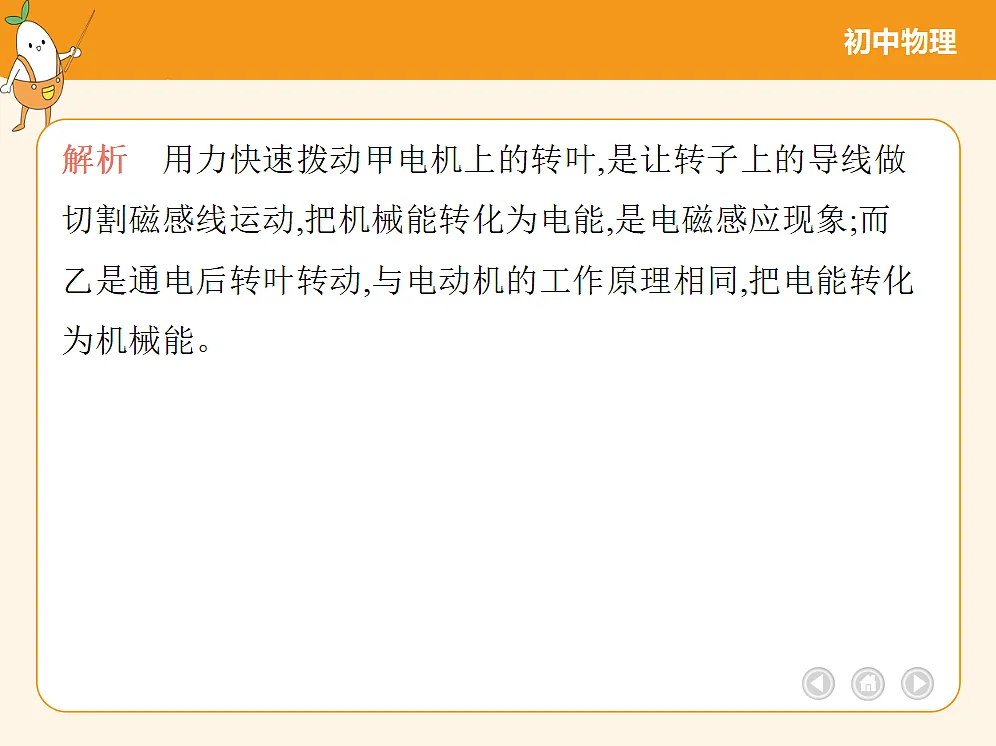

解析　用力快速拨动甲电机上的转叶,是让转子上的导线做切割磁感线运动,把机械能转化为电能,是电磁感应现象;而乙是通电后转叶转动,与电动机的工作原理相同,把电能转化为机械能。
4.(2023山东淄博中考,9,★☆☆)如图所示是“探究什么情况下磁可以生电”的实验装置。下列说法正确的是(　    )A.闭合开关,导体ab在磁场中上下运动会产生感应电流B.闭合开关,导体ab左右运动过程中电能转化为机械能C.利用该实验原理可以制成电动机D.将电流计换成电源,可以研究通电导
解析　闭合开关,导体ab在磁场中左右运动会产生感应电流;上下运动没有切割磁感线,不会产生感应电流,产生感应电流的过程中机械能转化为电能,故A、B错误;利用该实验原理可以制成发电机,故C错误;将电流计换成电源,可以研究通电导线在磁场中的受力情况,故D正确。
5.(2024北京海淀期末,18,★★☆)(多选)如图所示为动圈式话筒的构造示意图,话筒由线圈、永久磁体、膜片等组成。当人对着话筒说话时,声波会引起膜片振动,处在磁场中的线圈跟随着膜片一起运动。下列说法正确的是( 　    )A.话筒是依据电磁感应现象制成的B.线圈中的电流方向一定是不变的C.话筒的工作原理与电动机的工作原理相同D.话筒在使用过程中,将机械能转化为电能
解析　话筒、发电机的原理都是电磁感应现象,故A正确,C错误;感应电流的方向与磁场方向、导体做切割磁感线运动的方向有关,所以线圈中的电流方向会改变,故B错误;话筒在使用过程中,机械能转化为电能,故D正确。
6.(2023江苏徐州中考,31,★☆☆)如图所示手摇发电机模型,快速摇动手柄,使线圈在磁场中做切割　　　　    运动,电路中就会产生电流,这种现象叫作　　　　    现象,这个过程中　　　　    能转化为电能。
解析　快速摇动手柄,使线圈在磁场中做切割磁感线运动,电路中就会产生感应电流,这种现象叫作电磁感应现象,这个过程中机械能转化为电能。
解析　电路中有电流时,灵敏电流表的指针转动,因此可以通过观察灵敏电流表的指针是否偏转来判断是否产生了感应电流;根据感应电流产生的条件可知,当闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流。
8.(新考法·分析论证)(2023湖北鄂州中考,32,★★☆)物理小组的同学们利用如图所示的实验装置,探究导体在磁场中运动时产生感应电流的条件。 (1)磁铁不动,闭合开关,导体棒沿　　　   (选填“上下”“左右”或“前后”)方向运动时,灵敏电流计指针会发生偏转;
(2)断开开关,无论磁铁如何放置、导体棒怎样运动,灵敏电流计指针都不发生偏转。由此得出结论:　　　　    电路的一部分导体在磁场中做切割磁感线运动时,电路中就产生感应电流;(3)该实验在探究过程中,是将　　　　    能转化成电能,生活中的　　　　    (选填“电动机”或“发电机”)是根据这一原理制成的。
解析    (1)磁铁不动,闭合开关,导体棒沿左右方向做切割磁感线运动时,会产生感应电流,灵敏电流计指针会发生偏转;(2)断开开关,无论磁铁如何放置、导体棒怎样运动,灵敏电流计指针都不发生偏转,因为电路是断开的。由此得出结论:闭合电路的一部分导体在磁场中做切割磁感线运动时,电路中就会产生感应电流,这种现象叫作电磁感应;(3)产生感应电流的过程中,将机械能转化为电能,人们利用电磁感应原理制成了发电机。
9.(新课标·科学论证)(2024四川成都武侯期末)阅读材料,完成填空。无链条电动自行车 无链条电动自行车被称为“没有链条的混合动力电动自行车”。它结合了电子动力和人体动力,此车既可以通过给锂电池充电获得能量,也可以通过骑行者踩脚踏板获得能量。骑行者踩脚踏板的动能,可通过车上的发电机转化为电能,再
(1)无链条电动自行车可将骑行者踩脚踏板所产生的动能转化为电能,然后电能又转化为　　　　    能存储在车子的锂电池内,之后再通过　　　　    机驱动后轮再次转化成动能,驱动车子前进。(2)骑行者踩脚踏板时发电的原理是　　　　    ;这款车的锂电池的额定输出功率约为　　　　    W。
解析    (1)由题意可得,无链条电动自行车是将动能通过发电机转化为电能,然后对锂电池充电,将电能转化为锂电池的化学能储存起来,使用的时候再通过电动机将锂电池的化学能转化为动能,从而驱动自行车前进。(2)骑行者踩脚踏板发电时,机械能转化为电能,其原理是电磁感应;锂电池的额定输出功率约为P=UI=30 V×2 A=60 W。
