第4节　欧姆定律在串、并联电路中的应用第1课时　串、并联电路的电阻规律

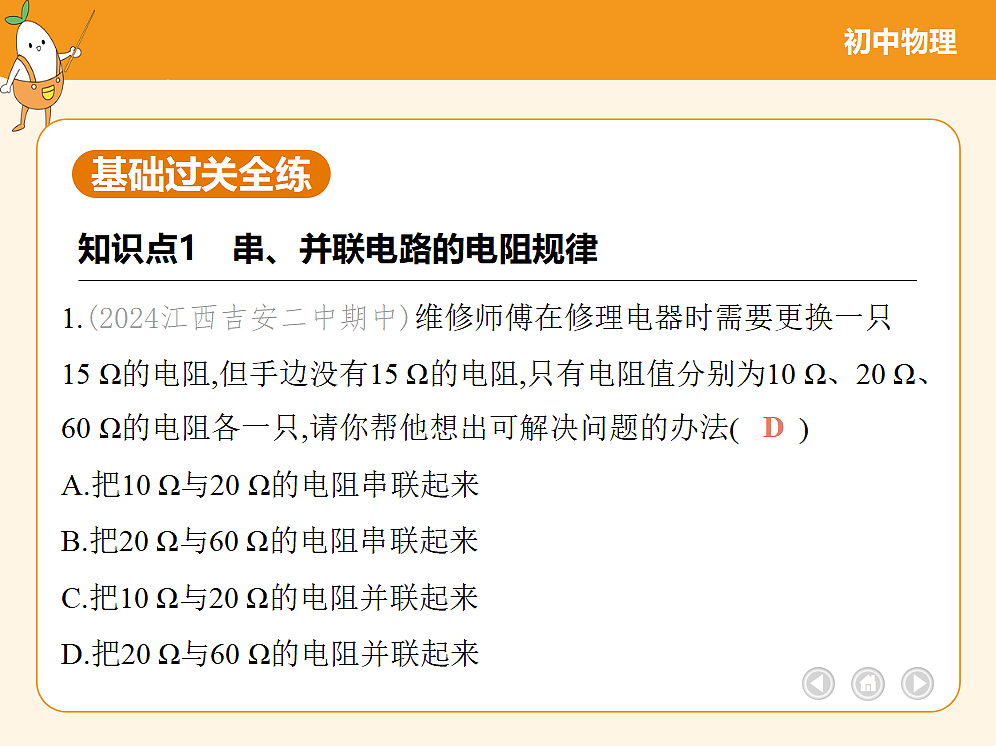

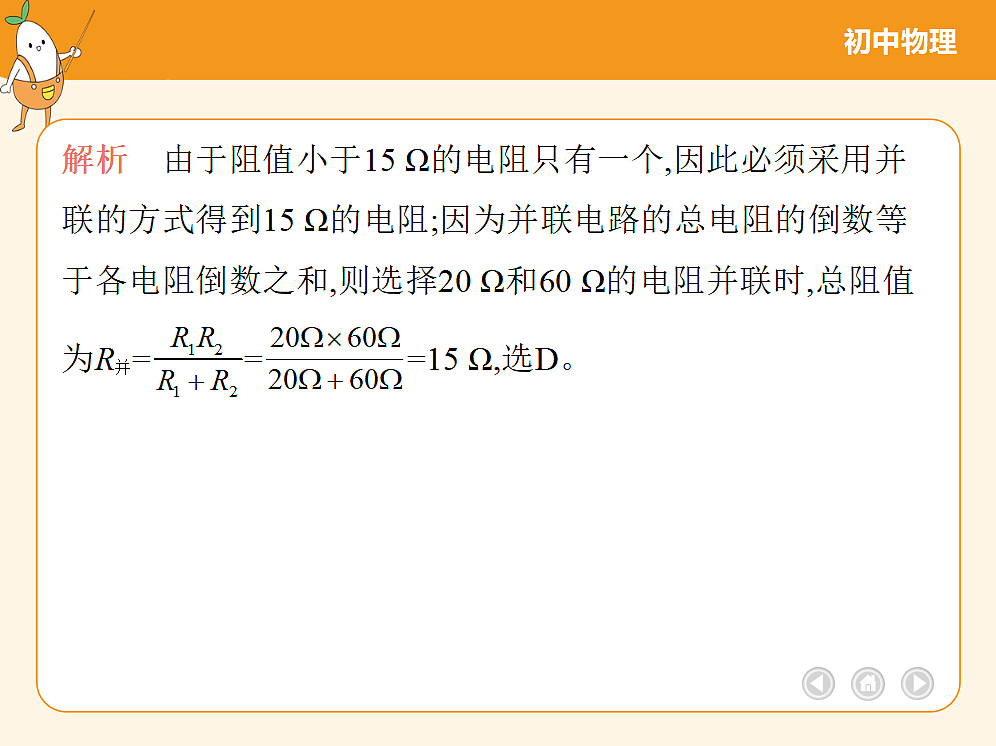

1.(2024江西吉安二中期中)维修师傅在修理电器时需要更换一只15 Ω的电阻,但手边没有15 Ω的电阻,只有电阻值分别为10 Ω、20 Ω、60 Ω的电阻各一只,请你帮他想出可解决问题的办法(　    )A.把10 Ω与20 Ω的电阻串联起来B.把20 Ω与60 Ω的电阻串联起来C.把10 Ω与20 Ω的电阻并联起来D.把20 Ω与60 Ω的电阻并联起来

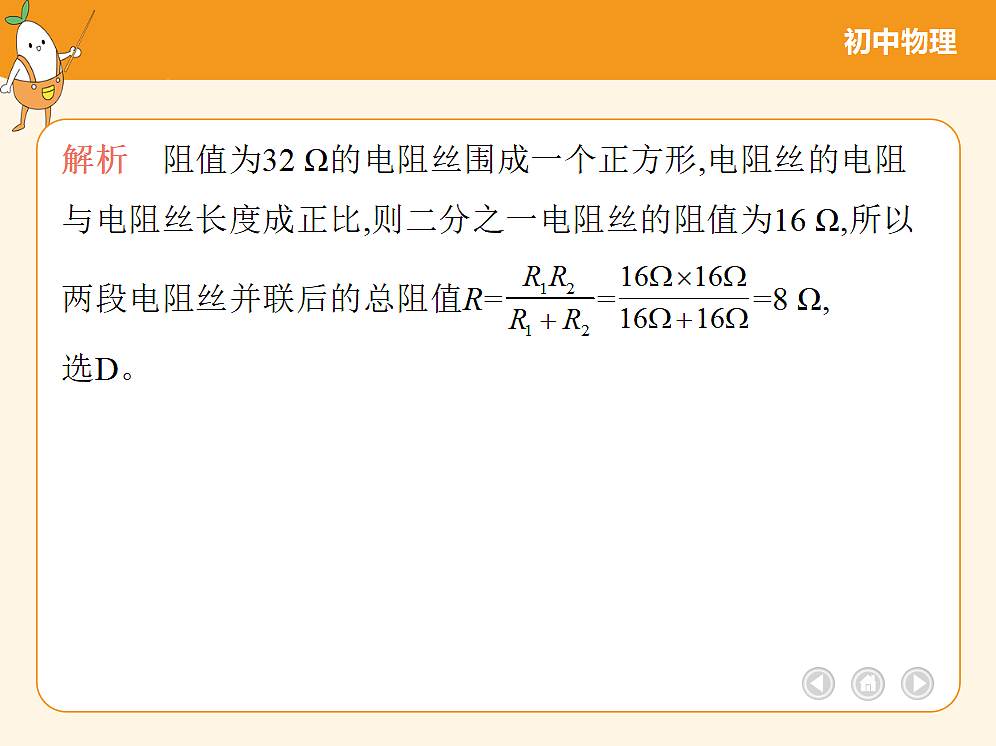

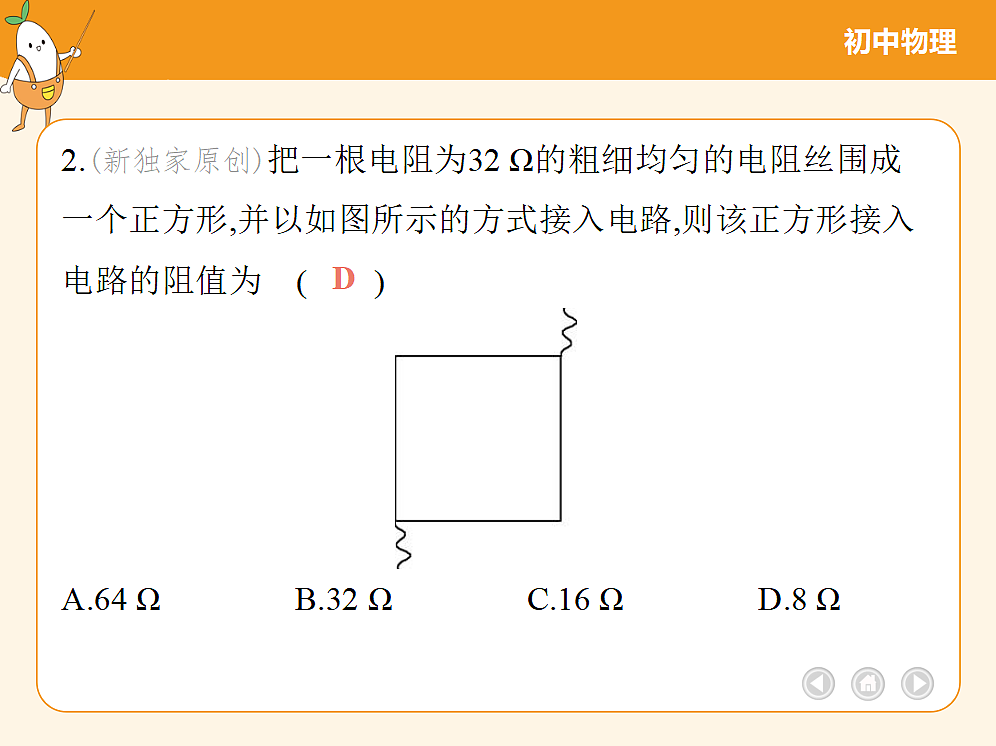

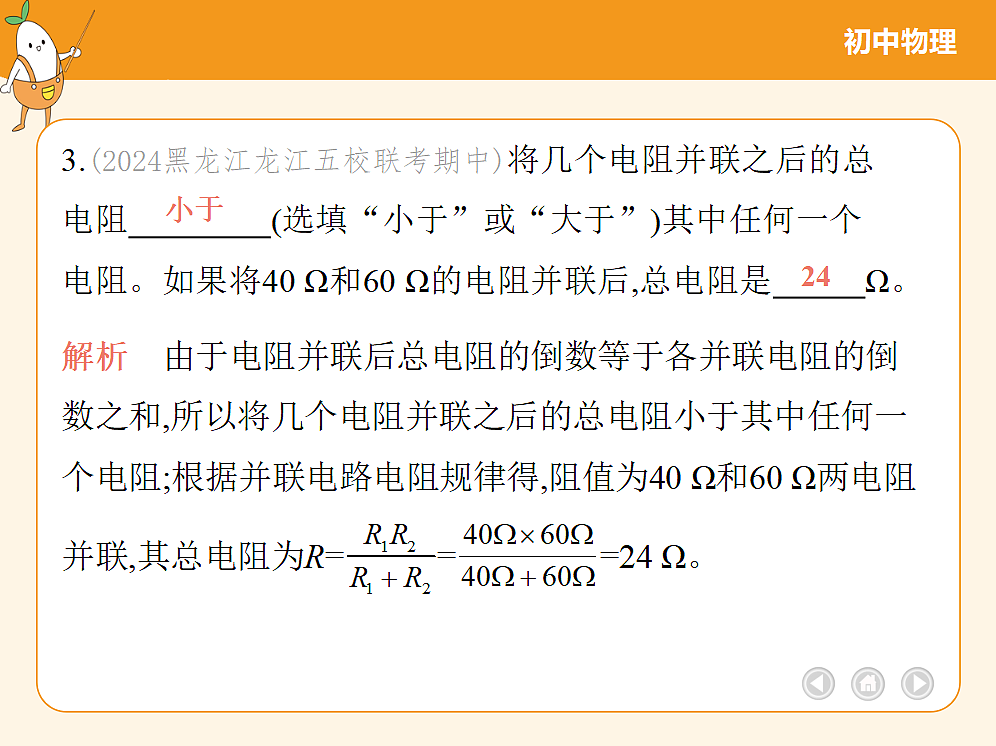

3.(2024黑龙江龙江五校联考期中)将几个电阻并联之后的总电阻　　　　 (选填“小于”或“大于”)其中任何一个电阻。如果将40 Ω和60 Ω的电阻并联后,总电阻是　     Ω。
4.(2024上海长宁期末)一节新干电池的电压为　　　　    伏。教室里,某盏灯与控制该灯的开关是　　　　    (选填“串联”或“并联”)连接的,灯开得越多,电路的总电阻越　　　　    (选填“大”或“小”)。
解析　一节新干电池的电压是1.5 V;开关与被控制的用电器串联;用电器工作时互不影响,是并联的,而灯开得越多,相当于导体的横截面积越大,总电阻将变小。
(1)根据电路图,请你在图乙中用笔画线代替导线,将没有连接完的实物电路连接好(导线不允许交叉且电流表的量程选取适当)。
(2)请你根据电路图分析:在闭合开关前,滑动变阻器的滑片应移到　　　　    (选填“左”或“右”)端。(3)如表所示是小强和小刚在这次实验中所记录的数据。请你根据他们三次测量的数据进行分析,可得出结论:　　　          。
串联电阻的总电阻等于各电阻之和
(4)若闭合开关后发现电流表有示数,而电压表无示数,则出现该现象的原因可能是下面哪一种情况?　　　　    (只填字母序号即可)。A.滑动变阻器某处断路B.只有R1被短路C.只有R2被短路D.电压表的某一个接线柱接触不良
都无示数,故A错误。若两个电阻有一个被短路,电流表和电压表都有示数,故B、C错误。若电压表的某一个接线柱接触不良,电流表正常,电压表无示数,故D正确。
