6-第十七章　素养综合检测2026人教版（2024）初中物理九年级全一册第十七章同步习题课件（含答案）

这是一份6-第十七章　素养综合检测2026人教版（2024）初中物理九年级全一册第十七章同步习题课件（含答案），共36页。

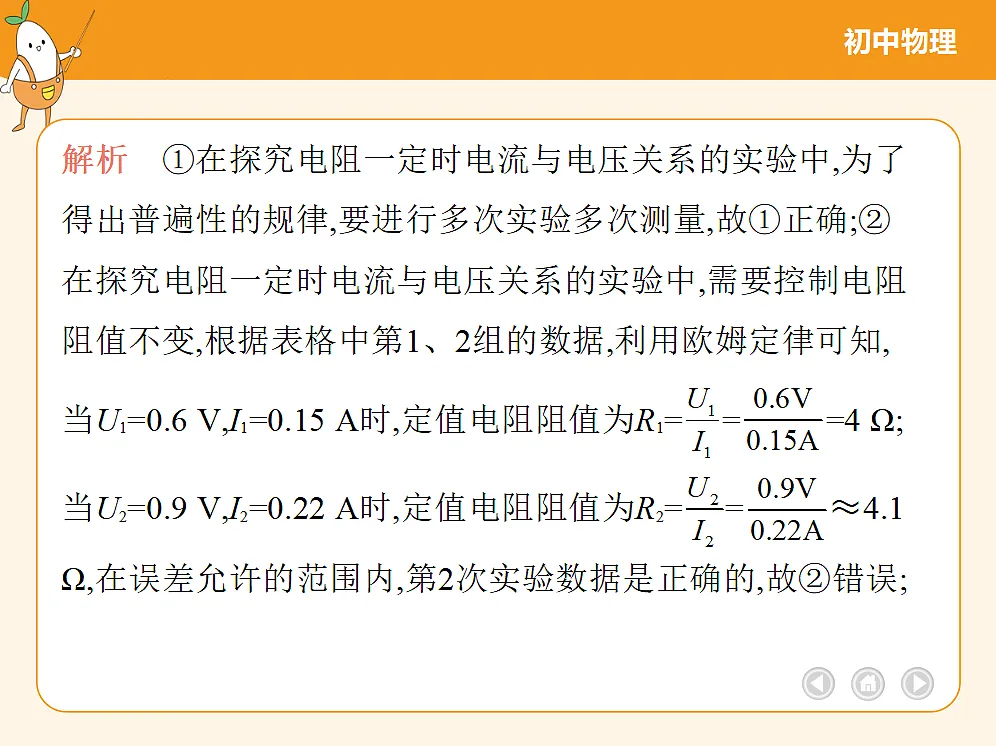

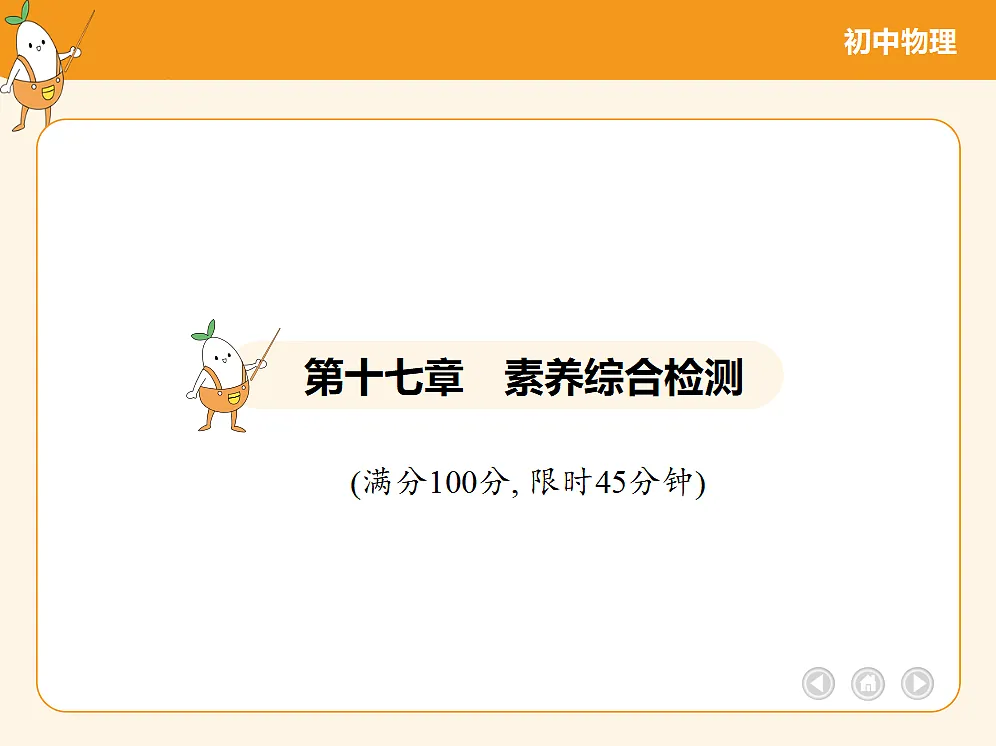

第十七章　素养综合检测(满分100分, 限时45分钟)一、选择题(每小题5分,共40分)1.(2023福建宁德博雅培文学校期中)在探究电阻一定时电流与电压关系的实验中,某同学连接的电路如图所示,电源电压保持3 V不变,闭合开关,调节滑动变阻器,得到的实验数据如表;下列说法正确的是 (　    )①多次实验的目的是寻找规律②第2次实验数据是错误的③选用的滑动变阻器的规格可能是“20 Ω    1 A”④该实验得出的结论:通过导体的电流跟导体两端的电压成正比A.①②　　　    B.①③　　　    C.②④　　　    D.③④答案　BD解析　由电路图知,小灯泡和滑动变阻器串联,电流表测量电路中的电流,电压表测量小灯泡两端的电压,闭合开关后,移动滑动变阻器滑片的过程中,发现小灯泡突然熄灭,电流表和电压表均无示数,说明电路中出现了断路,而电压表测的是小灯泡两端的电压,当小灯泡断路时,电压表的正负接线柱与电源两极相连,电压表测的是电源电压,电压表会有示数,所以不可能是小灯泡断路;电流表断路、滑动变阻器断路、开关S接触不良时,电路中没有电流流过,此时小灯泡不亮,电流表和电压表均无示数,是可能的情况,故D正确,A、B、C错误。C4.(新素材·现代科技)(新独家原创)双模鼠标有激光和光电两种鼠标定位模式,不是同时接2台电脑,而是有线可以用,无线也可以用,大大提升了方便性。计算机鼠标内装有自动控制传感器,其工作原理电路如图所示。物体M在导轨上左右移动时,可带动与之相连的滑动变阻器滑片P左右移动,下列说法错误的是 (　    )A.当M向右移动时,电路中的电流不变B.当M向右移动时,电压表示数不变C.当M向右移动时,电压表示数和电流表示数的比值变大D.当M向左移动时,电压表示数和电流表示数的比值变小B解析　由图可知,电流表串联接入电路中,电压表测量R滑片左边部分电阻两端的电压。当物体M向右移动时,变阻器上的滑片右移,R接入电路的电阻不变,根据欧姆定律可知,电路中电流不变;与电压表并联部分电阻变大,根据串联分压,电压表示数变大,故A说法正确,B说法错误;当物体M向右移动时,电压表示数变大,电流表示数不变,电压表示数和电流表示数的比值变大,故C说法正确;当物体M向左移动时,电压表示数变小,电流表示数不变,电压表示数和电流表示数的比值变小,故D说法正确。DC解析　由图知,两灯并联,电流表A1测干路电流,A2测通过L1的电流,因为并联电路各支路间互不影响,所以若L2突然烧坏,通过L1的电流大小不变,即A2的示数不变,因为并联电路中干路电流等于各支路电流之和,所以电流表A1的示数变小。选C。BD值为R2=  = =30 Ω;因串联电路中总电阻等于各分电阻之和,所以,电源电压U=I2(R1+R2)=0.2 A×(R1+30 Ω),因电源电压不变,所以,0.6 A×R1=0.2 A×(R1+30 Ω),解得R1=15 Ω,电源电压U=I1R1=0.6 A×15 Ω=9 V,故D正确。二、填空题(每空4分,共24分)9.(2024福建期末)已知三个定值电阻,R1=10 Ω,R2=20 Ω,R3=30 Ω,将它们串联,等效电阻是　　　　    Ω;将它们并联,等效电阻是　　　　    Ω。(除不尽的保留一位小数)605.510.(2023安徽合肥四十二中期中)如图所示,闭合开关S后,灯泡L没有发光,R为电阻(可视为一用电器),电流表和电压表示数均为0,若电路中只有一处故障,则故障原因是　　　　    (选填“灯泡L断路”“R短路”或“R断路”)。灯泡L断路解析　闭合开关S,发现灯泡不亮且电流表示数为零,则电路故障一定为断路,电压表示数为零,说明电压表的正负接线柱无法与电源的正负极相连,因此可能是灯泡断路或电流表断路或开关断路。11.(2024上海嘉定期末)某导体两端的电压为6伏,10秒内通过其横截面的电荷量为6库,通过该导体的电流为　　　   安。若该导体两端电压减小为3伏,其电阻为　　　　   欧。长度和材料均相同的导体A和B,A的横截面积大于B的横截面积,将它们并联接入同一电路中,则通过导体A的电流　　　　    (选填“大于”“等于”或“小于”)通过导体B的电流。(电流为1秒内通过导体某一横截面的电荷量)0.610大于的电流。三、实验探究题(18分)12.(新考法·分析论证)(2023河南中考改编)在“测量小灯泡的电阻”实验中,选用的器材有两节新干电池、标有“2.5 V”的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。(1)请用笔画线代替导线,将图甲中的实物电路连接完整。答案    如图所示A(2)正确连接好电路,闭合开关前,滑动变阻器的滑片应置于　　 (选填“A”或“B”)端。(3)闭合开关,发现小灯泡不发光,电压表无示数,电流表有示数,造成这一现象的原因可能是　　　　    (选填字母代号)。A.电流表短路 B.小灯泡短路 C.滑动变阻器断路(4)排除故障后,移动滑片P,某次实验时,电压表的示数为2.5 V,电流表的示数如图乙所示,则通过小灯泡的电流为　　        A,小灯泡正常发光时的电阻约为　　　Ω(结果保留一位小数)。B0.288.9 (5)经过多次实验,测出并记录多组电压和电流的值,得到小灯泡的I-U图像如图丙所示;通过分析图像,写出一条你发现的结论:　　　 　    。小灯泡的电阻是变化的解析　当开关S闭合后,两电阻并联,电流表A测干路电流,A1测通过R1的电流。(1)根据并联电路电压特点,电源电压U=U2=U1=I1R1=0.1 A×30 Ω=3 V。(2)通过R2的电流I2=I-I1=0.3 A-0.1 A=0.2 A,则R2= = =15 Ω。路干路电流等于各支路电流之和,所以,通过R2的电流I2=I'-I1=0.6 A-0.4 A=0.2 A,根据I= 可得,R2的阻值R2= = =60 Ω。
