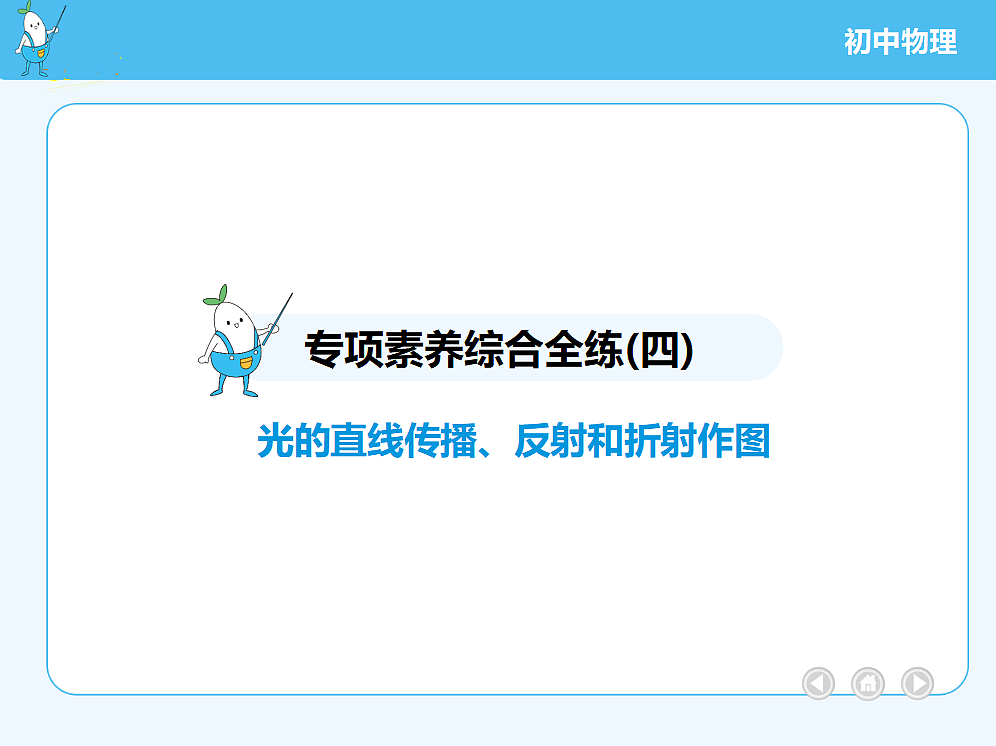

4-专项素养综合全练(四)　光的直线传播、反射和折射作图2026人教版（2024）初中物理8年级上册同步习题课件（含答案）

这是一份4-专项素养综合全练(四)　光的直线传播、反射和折射作图2026人教版（2024）初中物理8年级上册同步习题课件（含答案），共37页。

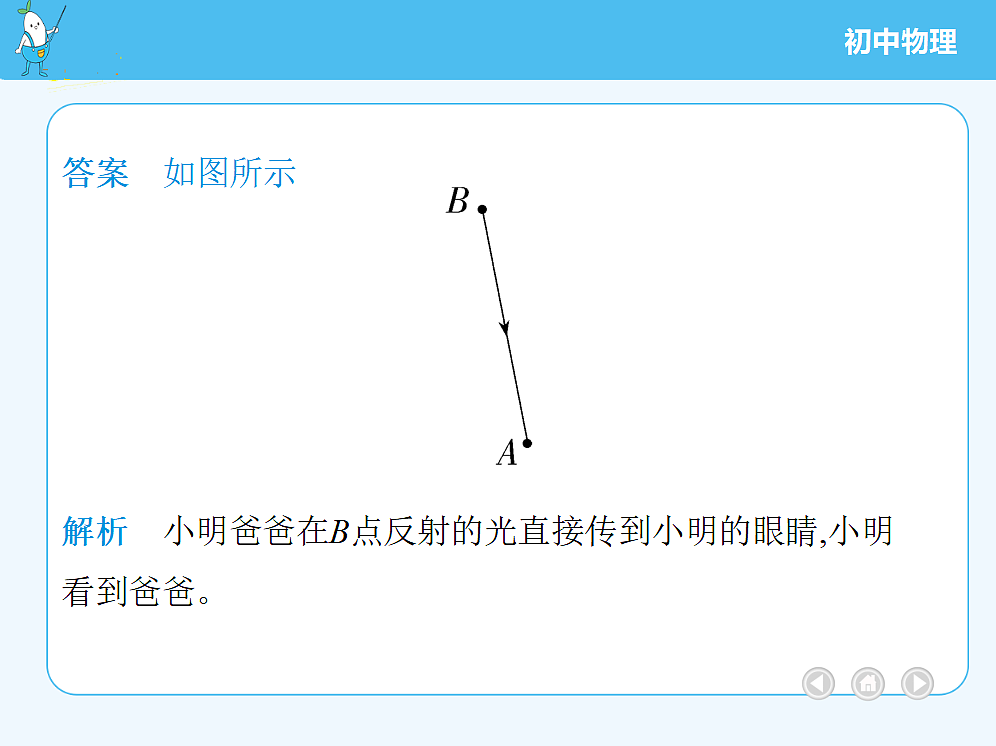

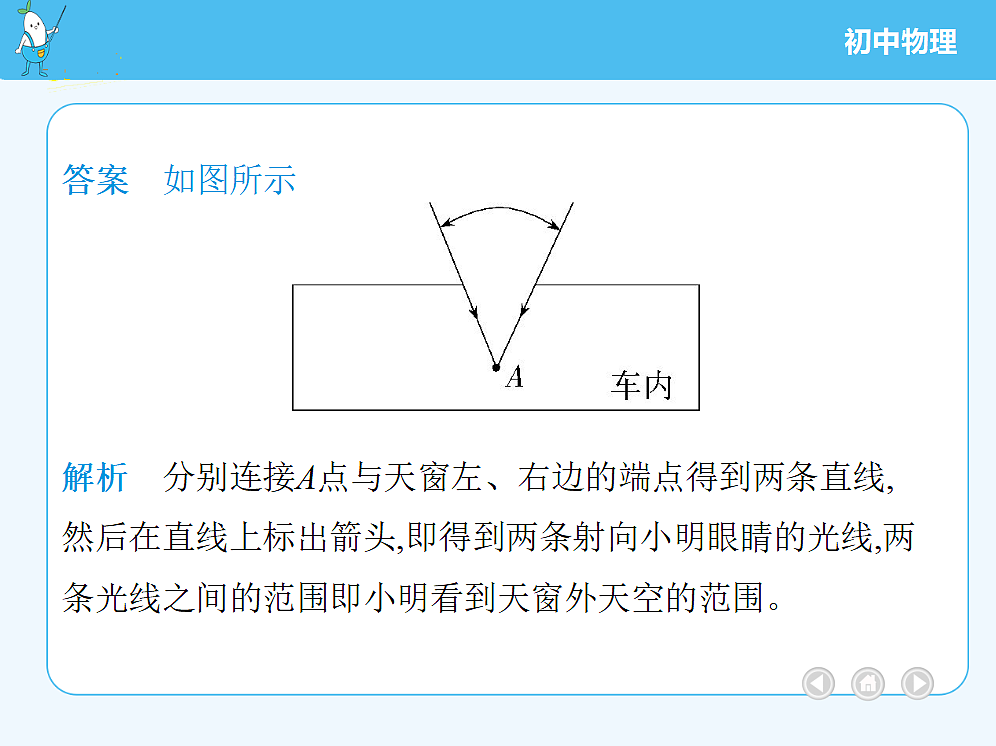

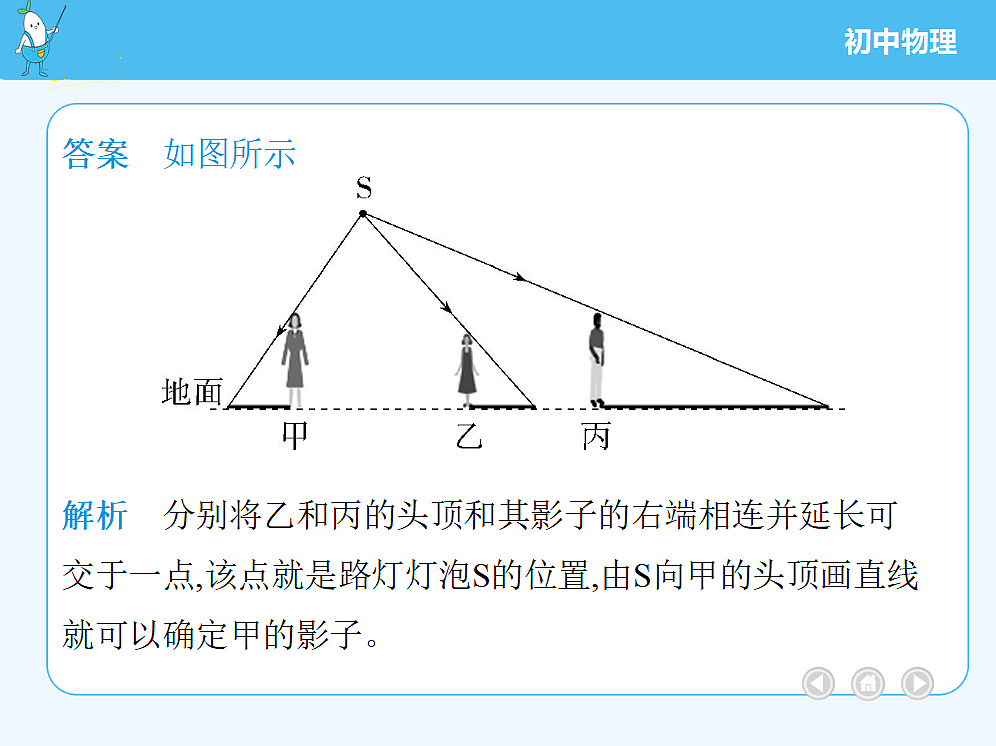

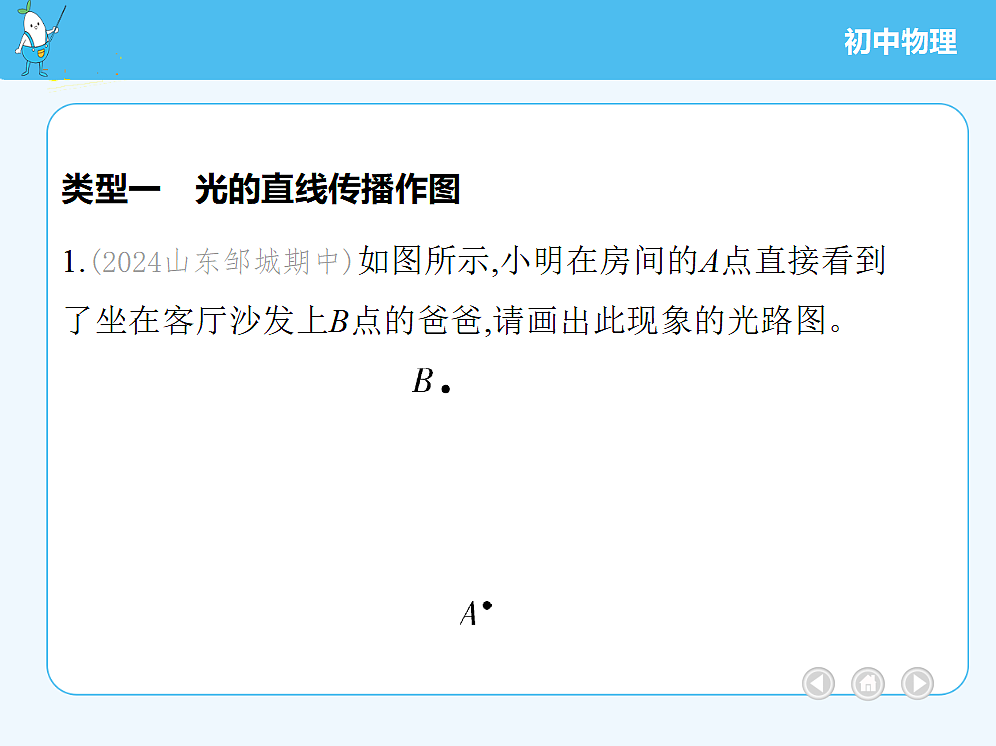

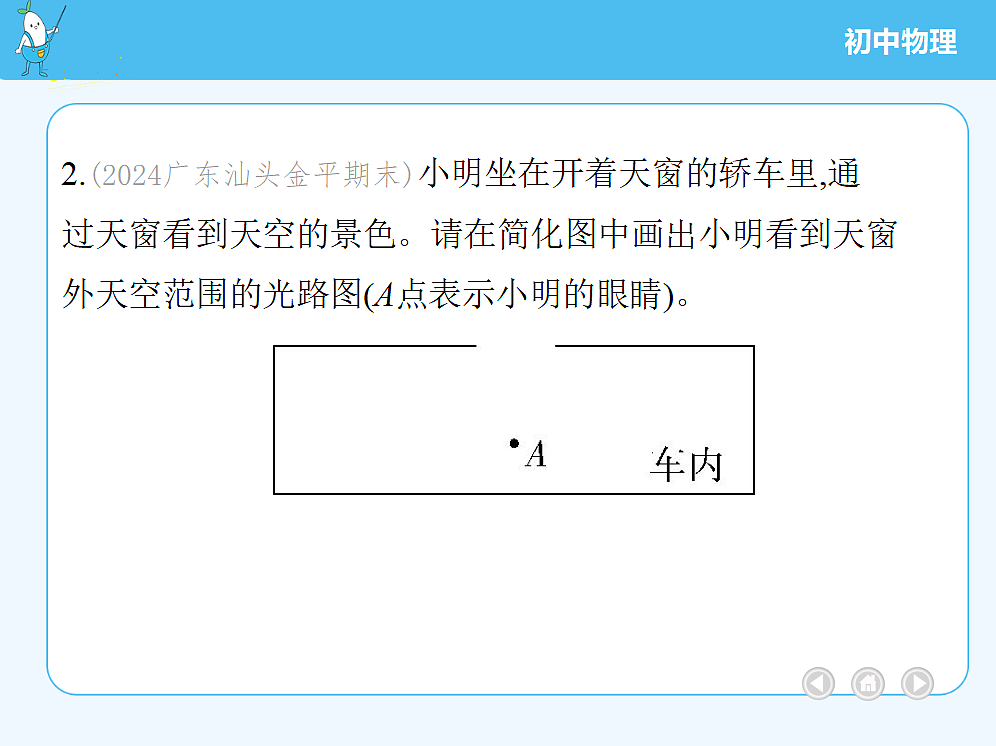

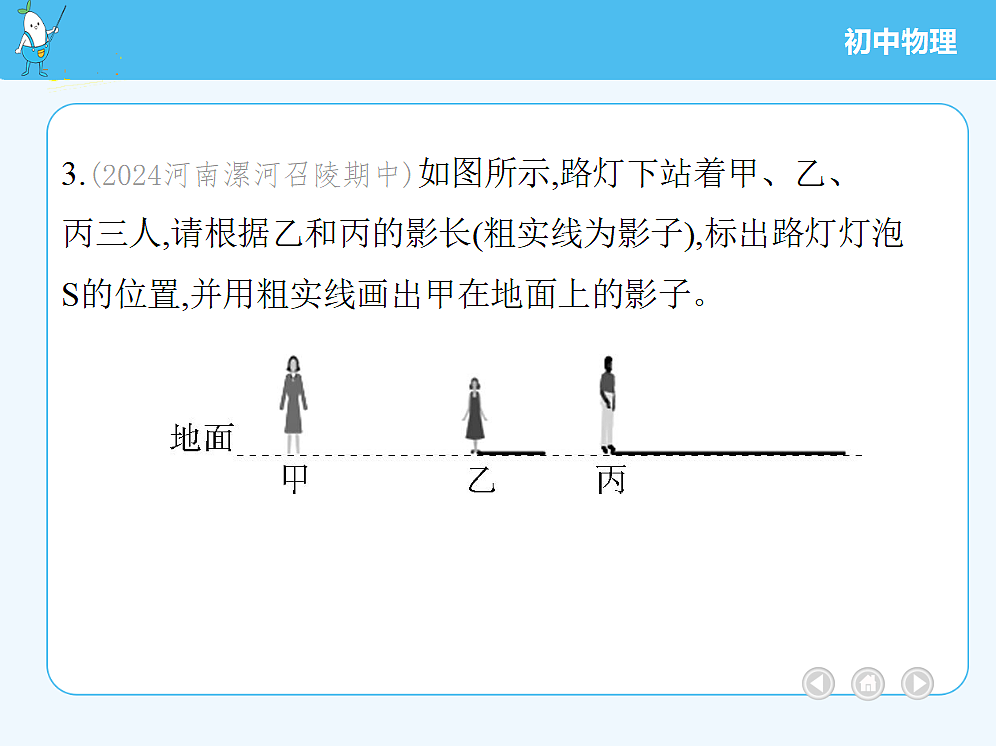

专项素养综合全练(四)光的直线传播、反射和折射作图解析　小明爸爸在B点反射的光直接传到小明的眼睛,小明看到爸爸。解析　分别连接A点与天窗左、右边的端点得到两条直线,然后在直线上标出箭头,即得到两条射向小明眼睛的光线,两条光线之间的范围即小明看到天窗外天空的范围。解析　分别将乙和丙的头顶和其影子的右端相连并延长可交于一点,该点就是路灯灯泡S的位置,由S向甲的头顶画直线就可以确定甲的影子。解析    A点发出的光线经小孔下边缘,到达光屏下部,B点发出的光线经小孔上边缘,到达光屏的上部。解析　首先作出法线,入射角为90°-30°=60°。根据反射光线和入射光线分居法线两侧、反射角等于入射角,在法线上侧作出反射光线,反射角也为60°。6.(2023湖北宜昌中考)航天员舱外作业时,宽厚的航天服限制了他的视野,为了看清胸前的操作面板,可以通过手腕处的小镜子(如图甲)进行观察。乙图中A点代表航天员的眼睛,B点代表胸前某一按钮,C点是小镜子的位置,请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。(保留作图痕迹)解析　先作出点光源A关于平面镜的像点A';连接A'与平面镜的左边缘点C并延长,与地面交于点E,CE为反射光线,连接A、C为入射光线;连接A与薄板的上边缘并延长,交平面镜于点D,AD为入射光线,连接A'、D并延长,交地面于点F,DF为反射光线,则薄板右侧水平地面被光照亮的区域为EF。类型三　平面镜成像作图8.根据平面镜成像特点,请在图中画出物体AB在平面镜中所成的像A'B'。答案　如图所示  解析　作出A、B两点关于镜面的对称点A'、B',连接A'、B'即物体的像。答案　如图所示  解析　将两条反射光线反向延长,相交点为像点S',再作出S'关于平面镜的对称点S,即发光点,连接发光点和入射点即入射光线。解析　作S点关于平面镜(中继星)的对称点S';连接P、S',与镜面的交点为入射点O;再连接S、O并画上箭头表示入射光线,则OP为反射光线。解析　光从空气斜射入玻璃中,折射角小于入射角,折射光线与入射光线分居法线两侧,据此在法线左侧的玻璃中画出折射光线。12.(2024山东烟台牟平期中)如图,上、下是两个相同的玻璃三棱镜,中间是一块玻璃砖,请画出三条光线的折射光线。解析　上、下两个玻璃三棱镜,光先从空气斜射入玻璃,折射角小于入射角,折射光线会靠近法线;当光从玻璃中斜射向空气时,折射角大于入射角,折射光线会远离法线;中间的玻璃砖,光垂直射入时传播方向不变。解析    B点是人眼看到的杯底A的像的位置,连接P、B,与水面的交点O为入射点,连接A、O为入射光线,OP为折射光线,过O点画出法线,折射光线与法线的夹角为折射角。14.(2024安徽合肥包河期中)按要求作图:如图所示,潜水员在水下观察空气中的物体时,也会因光的折射形成升高的虚像。请画出潜水员的眼睛在E点观察空气中的物体S的光路图(S'是看到的虚像,要求保留作图痕迹)。 解析　潜水员的眼睛在E点观察空气中的物体S,由S发出或反射的光经水面折射后进入人眼,S的像是人眼逆着折射光看到的,所以连接E、S',与水面的交点为入射点O;连接S和入射点O为入射光线,OE为折射光线。解析　根据平面镜成像的规律,作出点S在水中成的像S',由于反射光线的反向延长线要过像点S',连接S'、A,与水面的交点O是入射点;连接S、O画出入射光线,OA为反射光线,连接O、B画出折射光线。
