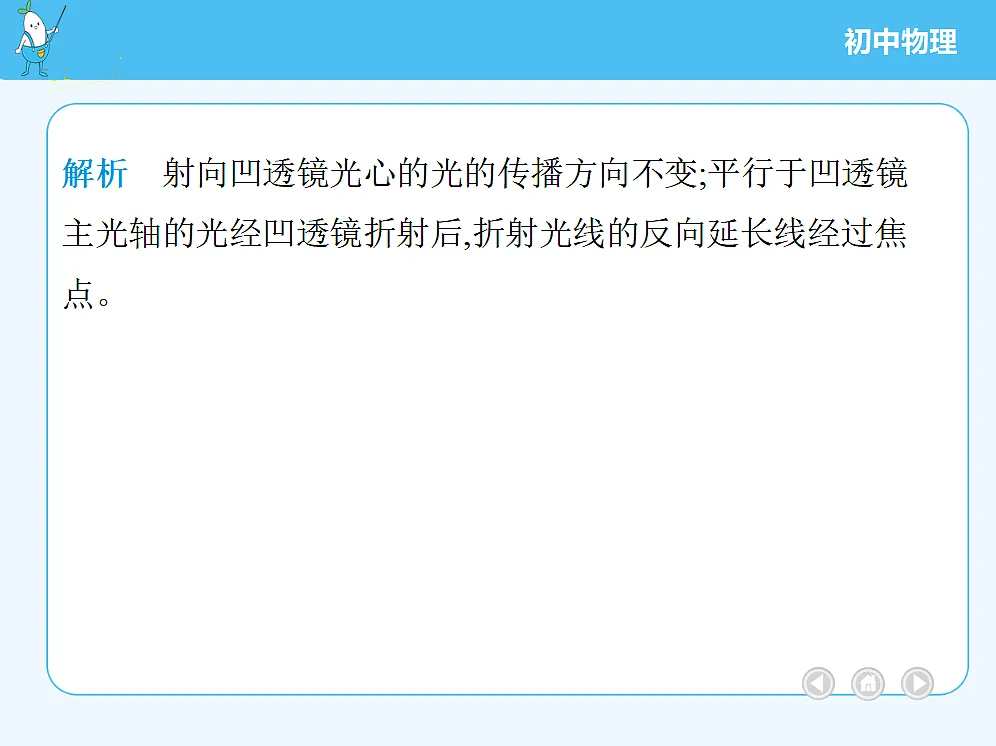

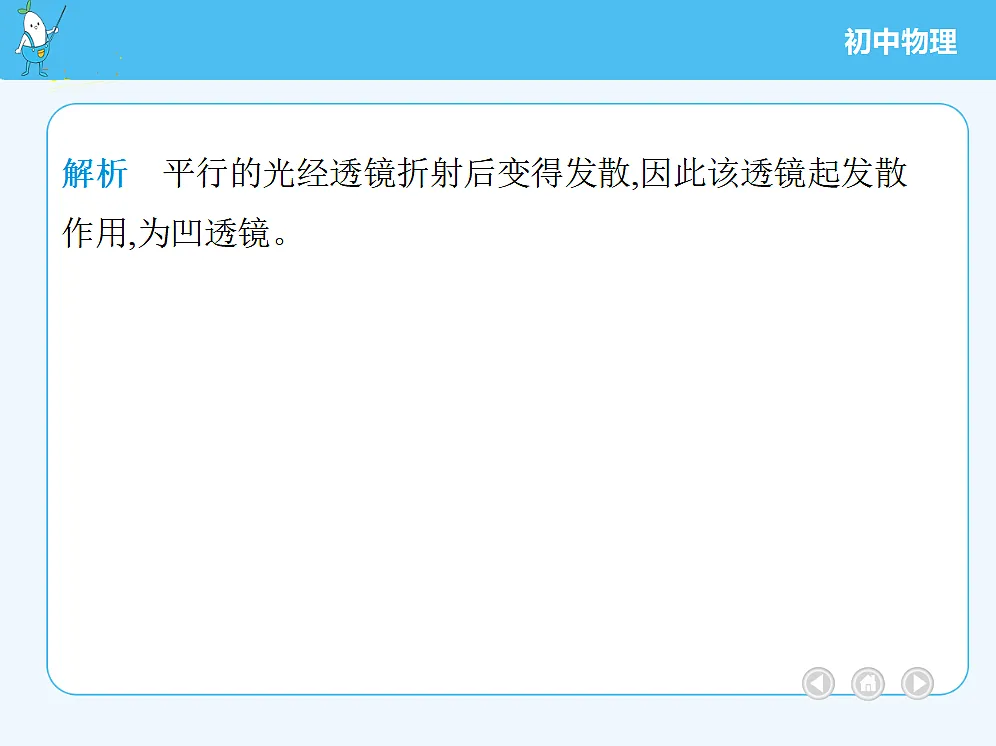

专项素养综合全练(五)透镜及光学综合作图解析　凸透镜对光有会聚的作用,当光平行于主光轴射入,经凸透镜折射后,折射光线必过透镜的焦点;当光直接射向凸透镜的光心,光的传播方向不改变。解析　射向凹透镜光心的光的传播方向不变;平行于凹透镜主光轴的光经凹透镜折射后,折射光线的反向延长线经过焦点。3.(2024河北昌黎期末)请根据画出的光线,在图中虚线框内画出一个适当的透镜。 答案　如图所示  解析　平行的光经透镜折射后变得发散,因此该透镜起发散作用,为凹透镜。解析　过凸透镜有三条特殊光线,题图中已经画出了一条过焦点的特殊光线,所以,可再画出过光心的特殊光线(或平行于主光轴的特殊光线),完成光路,两条特殊光线的交点即A的像点,标为A'。解析　从点S画两条光线,过光心的光经凸透镜折射后传播方向不改变,平行于主光轴的光经凸透镜折射后过焦点,两条折射光线的反向延长线的交点即像点S'。类型二　光学综合作图6.(2024陕西富平期末)如图所示,凹透镜右侧的焦点与凸透镜的光心重合,两透镜的焦距相等,在图中补全两条光线经过两透镜的光路图。解析　根据凹透镜的特殊光线可知,延长线过虚焦点的入射光线,折射时会平行于主光轴射出,过光心的入射光线,传播方向不变;凸透镜的特殊光线中平行于主光轴射入的光经过凸透镜后会过焦点,过焦点射入的光经过凸透镜后会平行于主光轴。解析　平行于主光轴的入射光线,经过凸透镜折射后,折射光线过焦点;过焦点的入射光线,经凸透镜折射后平行于主光轴射出,由此可知入射光线从水面焦点处斜射入空气,光由水中斜射入空气中时,折射光线向远离法线的方向偏折,折射角大于入射角,由此在法线(法线与主光轴重合)左侧的水中画出大致的入射光线。8.(2023四川成都中考节选)如图甲所示是博物馆内“刘充国印”的展台,上方是凸透镜,透过它能看到放大的印章;下方是平面镜,通过它能看到印章底部的字。图乙是其示意图,F为凸透镜的焦点,O为凸透镜的光心,光线a平行于凸透镜的主光轴(图中虚线)。请在图乙中画出:①光线a经过凸透镜折射后的光线;②光线b经过平面镜反射后的光线。解析　①光线a平行于主光轴,光线a经过凸透镜折射后经过右焦点F;②过光线b与平面镜的交点作法线,根据反射角等于入射角作出反射光线。
