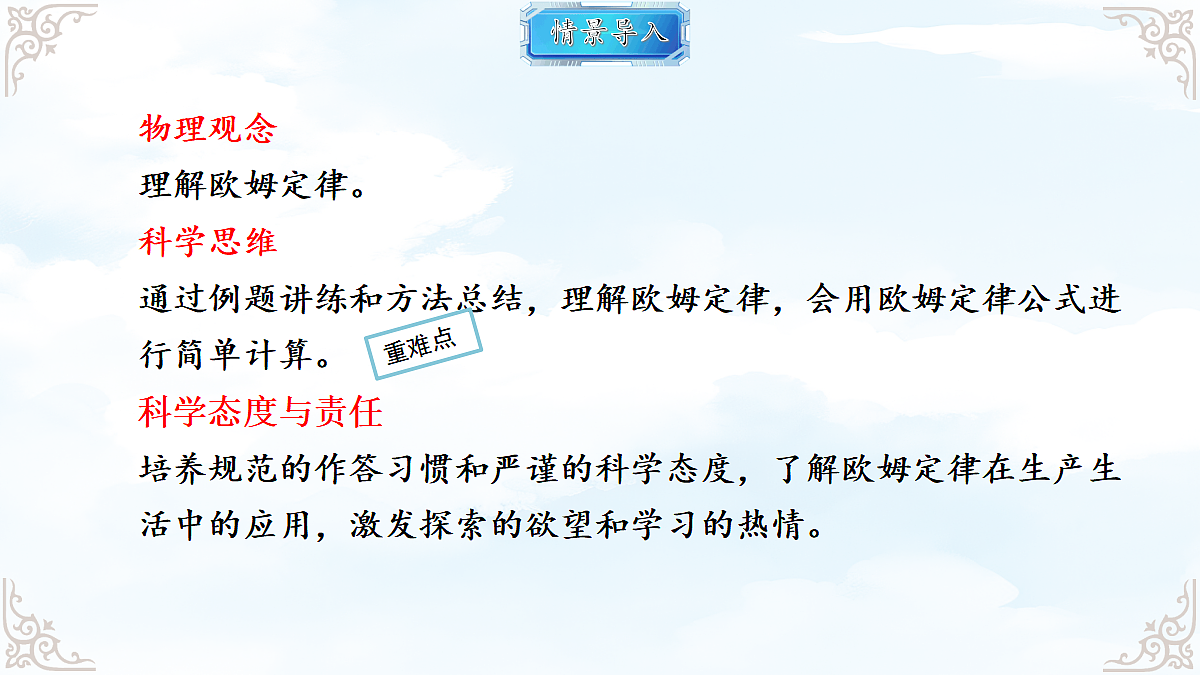

物理观念理解欧姆定律。科学思维通过例题讲练和方法总结，理解欧姆定律，会用欧姆定律公式进行简单计算。科学态度与责任培养规范的作答习惯和严谨的科学态度，了解欧姆定律在生产生活中的应用，激发探索的欲望和学习的热情。

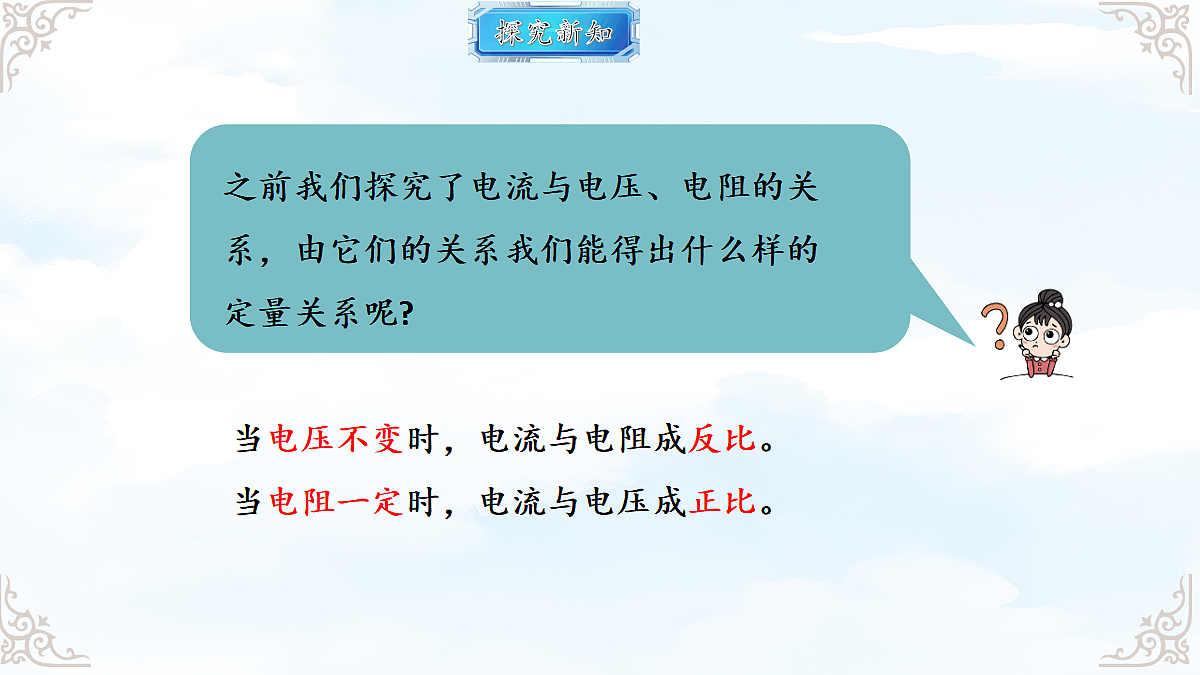

之前我们探究了电流与电压、电阻的关系，由它们的关系我们能得出什么样的定量关系呢?
当电压不变时，电流与电阻成反比。当电阻一定时，电流与电压成正比。
观看演示实验，尝试进行动态电路分析。
探究电流与电阻的关系实验
探究电流与电压的关系实验
用自己的语言描述一下，油量表如何实现指示油量的多少？

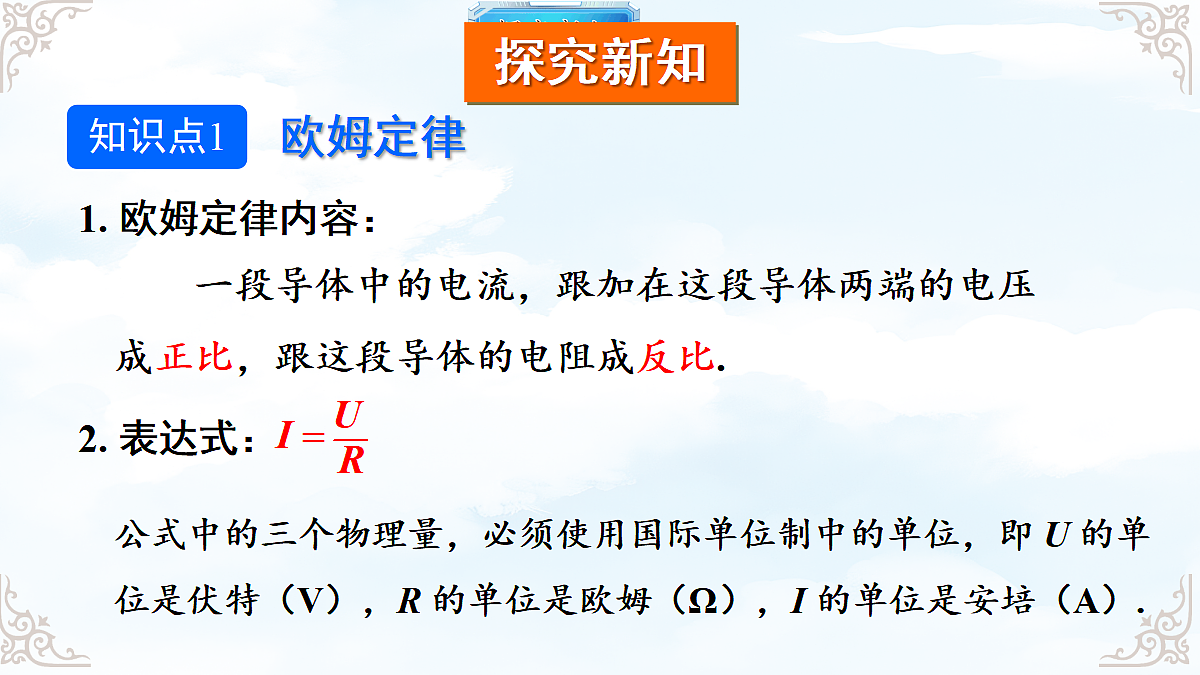

一段导体中的电流，跟加在这段导体两端的电压成正比，跟这段导体的电阻成反比.
公式中的三个物理量，必须使用国际单位制中的单位，即 U 的单位是伏特（V），R 的单位是欧姆（Ω），I 的单位是安培（A）.

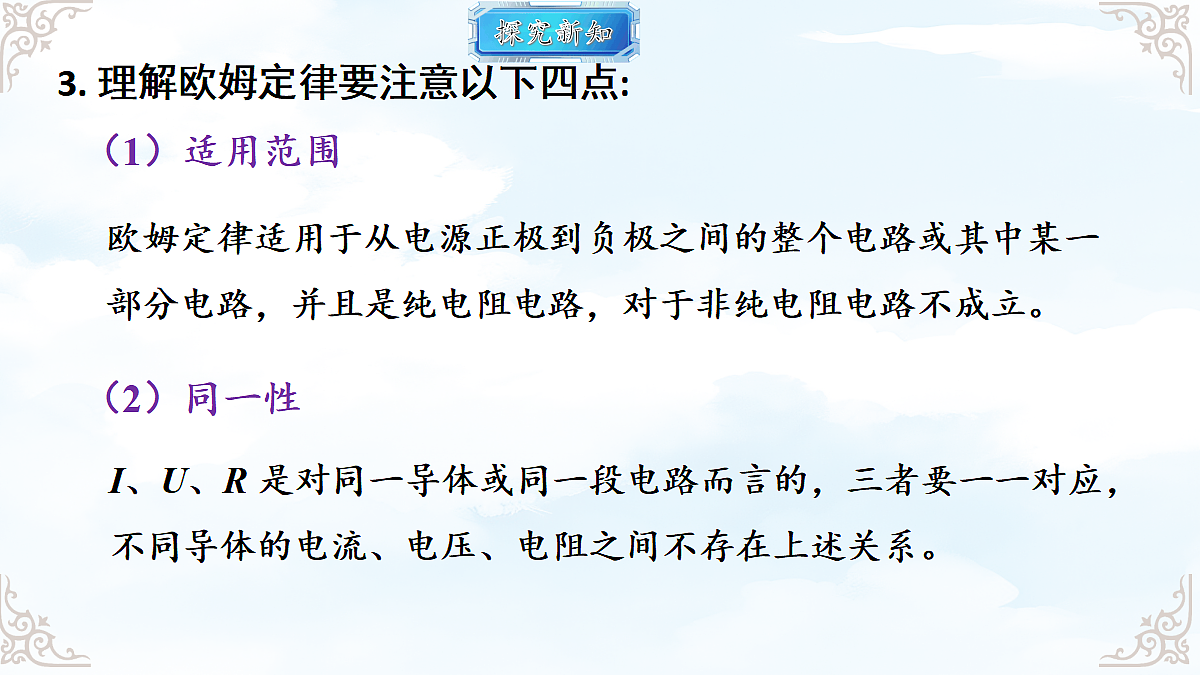

3. 理解欧姆定律要注意以下四点:
欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路，对于非纯电阻电路不成立。
I、U、R 是对同一导体或同一段电路而言的，三者要一一对应，不同导体的电流、电压、电阻之间不存在上述关系。

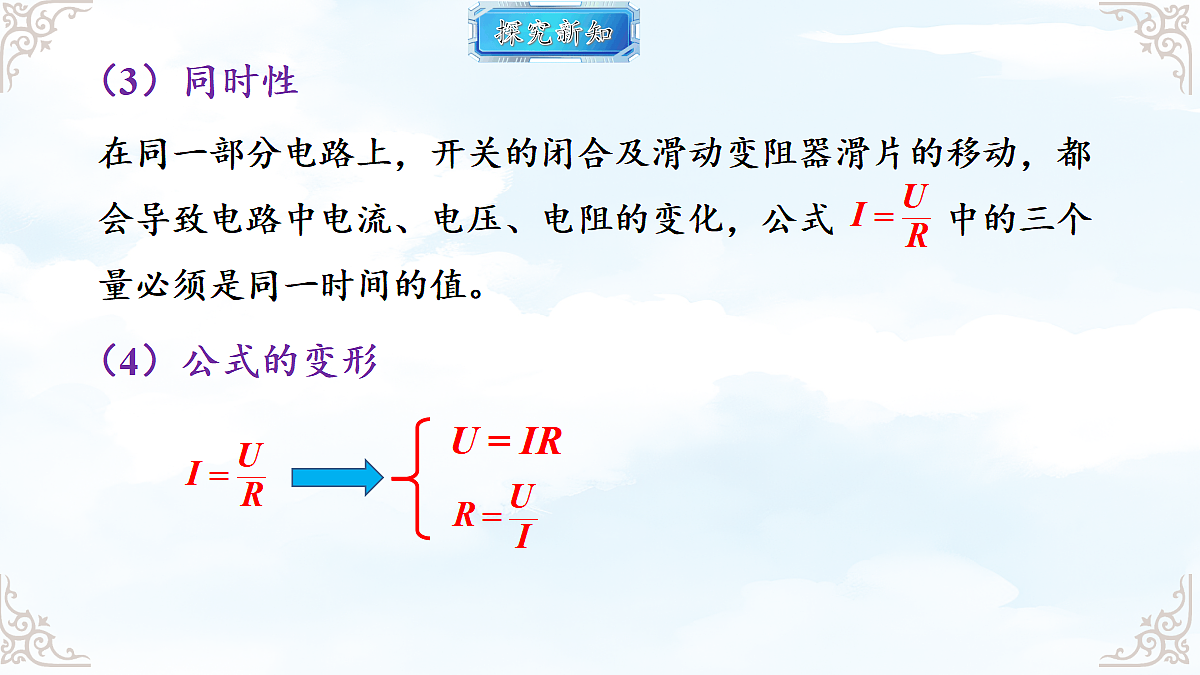

在同一部分电路上，开关的闭合及滑动变阻器滑片的移动，都会导致电路中电流、电压、电阻的变化，公式 中的三个量必须是同一时间的值。
欧姆(，1787-1854)是德国物理学家。他在物理学中的主要贡献是发现了后来以他的名字命名的欧姆定律。欧姆的研究，主要是在1817 ~1827年担任中学物理教师期间进行的。现在我们看到欧姆定律的公式那么简单，却不要忘记欧姆当时为了解决这一难题，付出了艰辛的劳动。那时的实验条件很差，测量电流和不同导体阻值的仪器，都要自己设计制造。他能够完成这些精细的制作和精确的实验，主要得益于强烈的好奇心和执著的探究精神。
例题1 某电熨斗在 220 V 电压下工作时，其电热丝的电阻为 96.8 Ω。那么，此时通过该熨斗电热丝的电流是多大？
已知：U = 220 V，R=96.8 Ω。求：I。
解：根据欧姆定律 ，代入数据可得
答：通过该熨斗电热丝的电流约为 2.3 A。
例题2 某电热器在 220 V 电压下工作时，测得通过它的电流为 4.5 A，根据这些信.息，你能算出此电热器的电阻值是多少？
已知：U = 220 V，I = 4.5 A。求：R。
解：根据欧姆定律 ，得 ，
答：此电热器的电阻约为 48.9 Ω。
电流表自身的电阻很小，电压表自身的电阻很大。前面谈到电流表不允许直接连接在电源两极，而电压表则可以，当时未说出这样规定的道理。现在学习了欧姆定律后，你能说出这样规定的原因吗？
①分析电路图.用“去表法”，即将电压表视为开路，电流表视为导线，分析电路中各电阻的连接方式.②分析电表的测量对象，根据题意明确电表的测量值.③明确已知量、未知量，依照各物理量关系和电路特点，利用欧姆定律及串、并联电路特点列出关系式.
解电学题审题的一般思路：
1.在19世纪20年代，通过实验与理论研究，发现了导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比的科学家是 ( )A. 伏特 B. 安培C. 欧 姆 D. 焦 耳
2.如图所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB 间有可收缩的导线，R。为保护电阻，电压表可显示压力的大小。则当握力F 增大时，电压表的示数将 ( ) A. 变小 B. 变大 C. 不 变 D. 无 法 确 定
3.如图所示是一种测定油箱内油量的装置模型，其中R 为滑动变阻器的电阻片，与之接触的滑片 P可以绕O 点转动。当油量减少时，以下说法正确的是( )
电流表示数增大 滑动变阻器R 阻值减定值电阻 R 0两端的电压减小无油时，电流表示数为0
4.如图所示，电源电压恒定，R₁的电阻为10 Ω,当闭合开关S和S₁时，电流表的示数为0.5 A；再断开开关S时，电流表示数为0.3 A, 求：(1)电源电压；(2)R₂的电阻。
知识点1 欧姆定律的理解
知识点2 运用欧姆定律进行简单的计算
知识点3 欧姆定律在串、并联电路中的应用
知识点4 欧姆定律在生产生活中的应用
7. 在某一温度下，连接在电路中的两段导体甲和乙中的电流与其两端电压的关系如图所示。由图中信息可知( )
A. 变大B. 变小C. 先变大再变小D. 先变小再变大
一段导体中的电流，跟加在这段导体两璃的电压成正比，眼这段导体的电阻成反比。
