初中教科版（2024）第2节 欧姆定律授课ppt课件

这是一份初中教科版（2024）第2节 欧姆定律授课ppt课件，共43页。PPT课件主要包含了初步讨论，第3题，第4题，第10题，第11题，1电源电压等内容，欢迎下载使用。

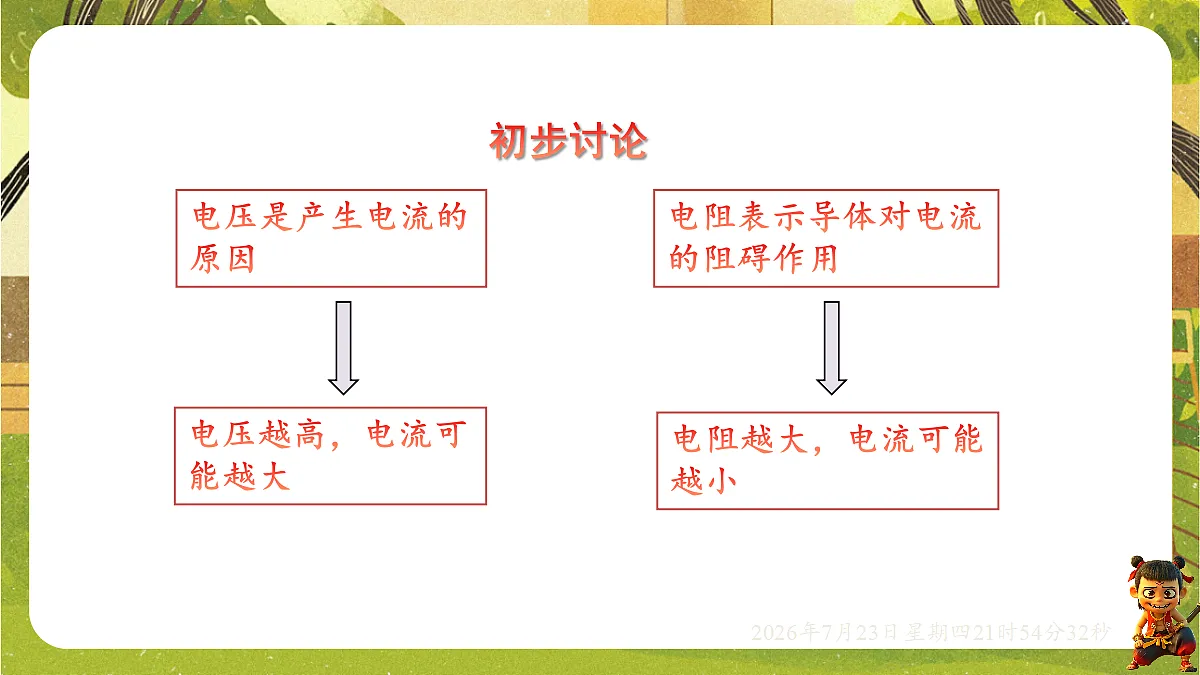

电压越高，电流可能越大
电阻表示导体对电流的阻碍作用
电阻越大，电流可能越小

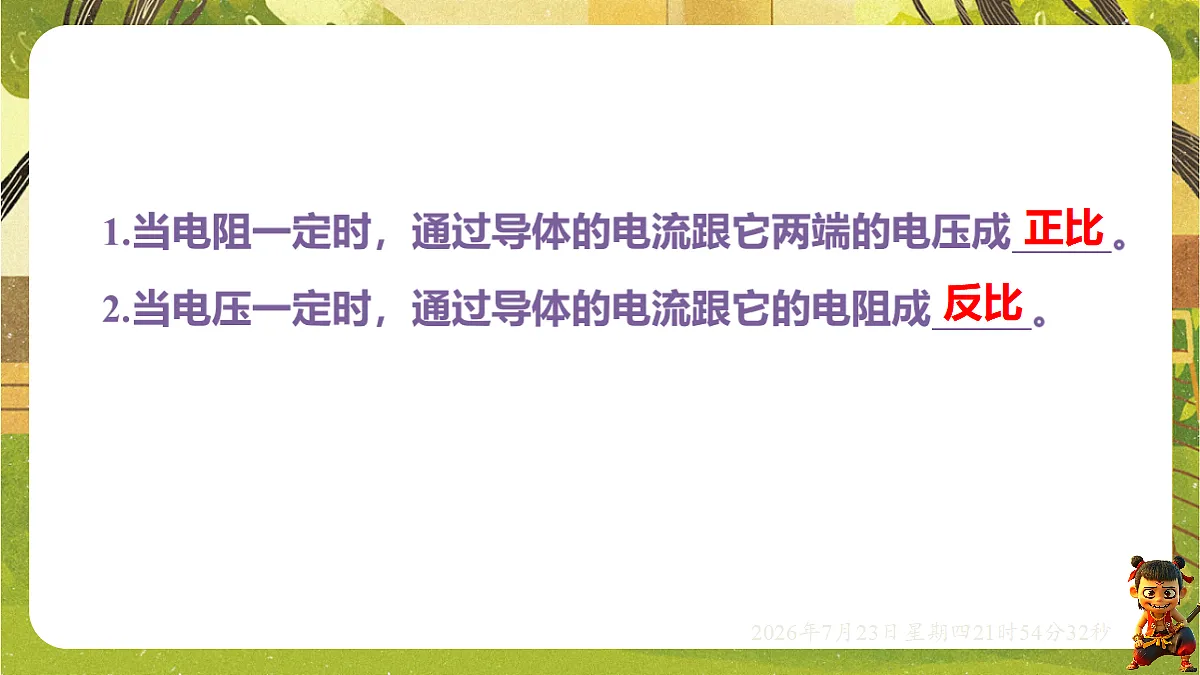

1.当电阻一定时，通过导体的电流跟它两端的电压成 。2.当电压一定时，通过导体的电流跟它的电阻成 。
　　灯光渐亮，音乐渐起，幽静朦胧的大厅，一群美丽的白天鹅出现在舞台上，随着灯光的变化翩翩起舞
对舞台灯光强弱和声音大小的控制可以通过改变电流或电压来实现。

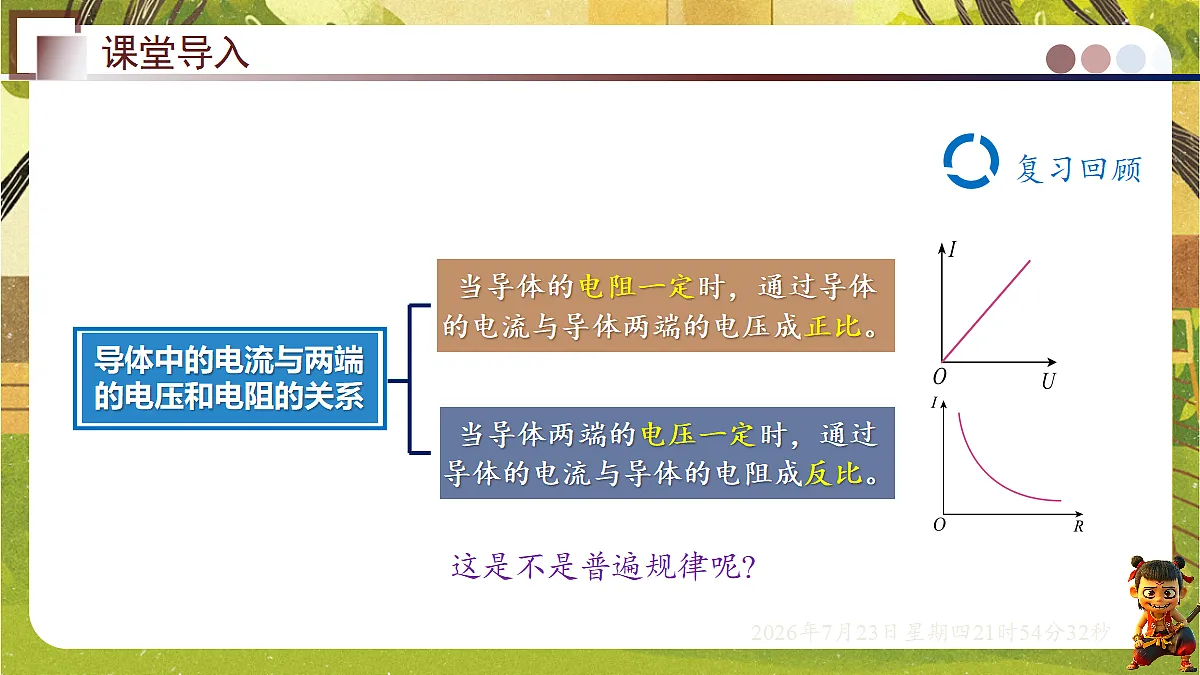

当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。

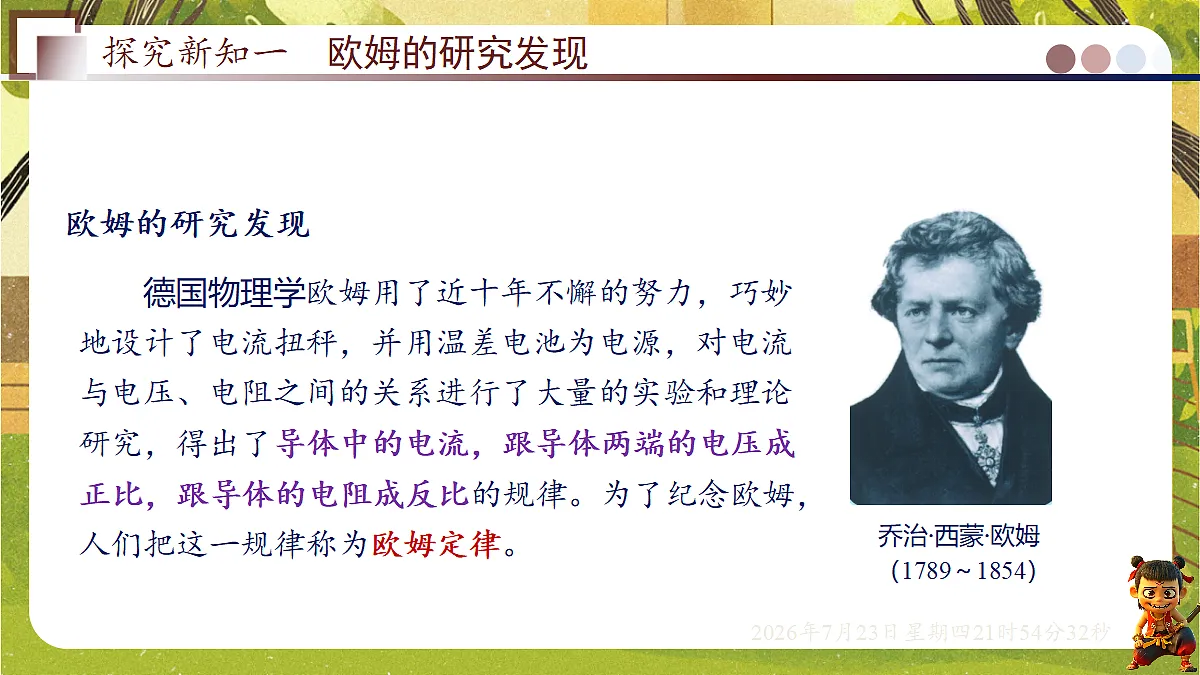

　　德国物理学欧姆用了近十年不懈的努力，巧妙地设计了电流扭秤，并用温差电池为电源，对电流与电压、电阻之间的关系进行了大量的实验和理论研究，得出了导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比的规律。为了纪念欧姆，人们把这一规律称为欧姆定律。

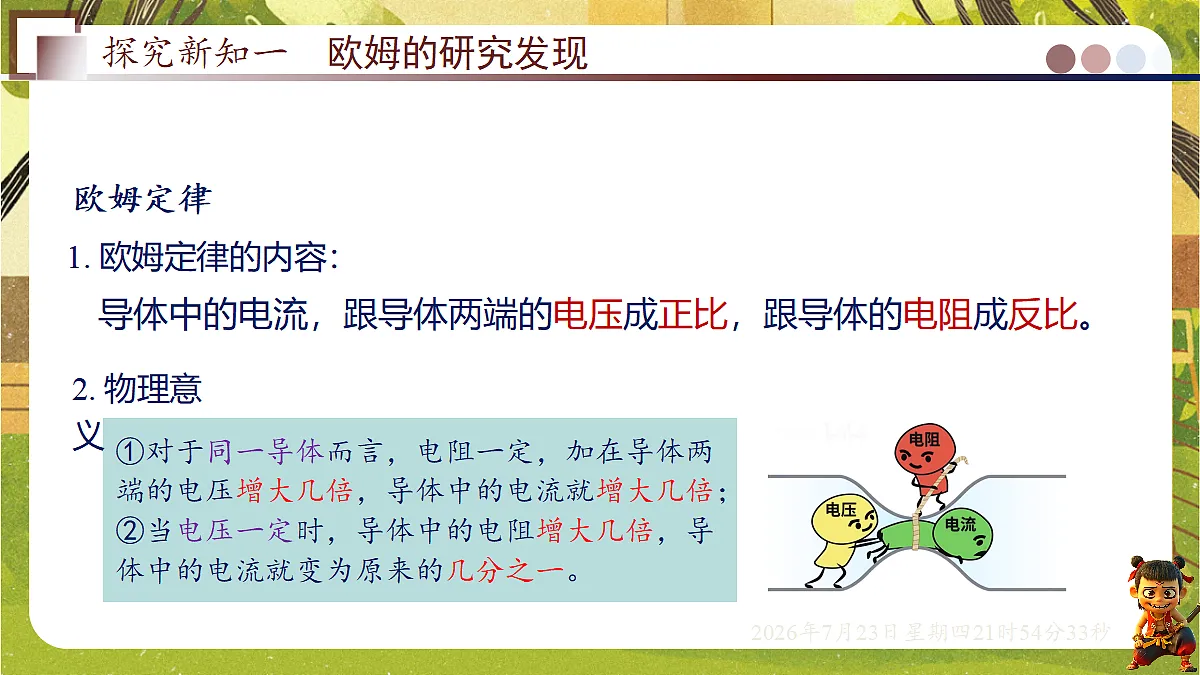

①对于同一导体而言，电阻一定，加在导体两端的电压增大几倍，导体中的电流就增大几倍；②当电压一定时，导体中的电阻增大几倍，导体中的电流就变为原来的几分之一。
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1. 欧姆定律的内容：

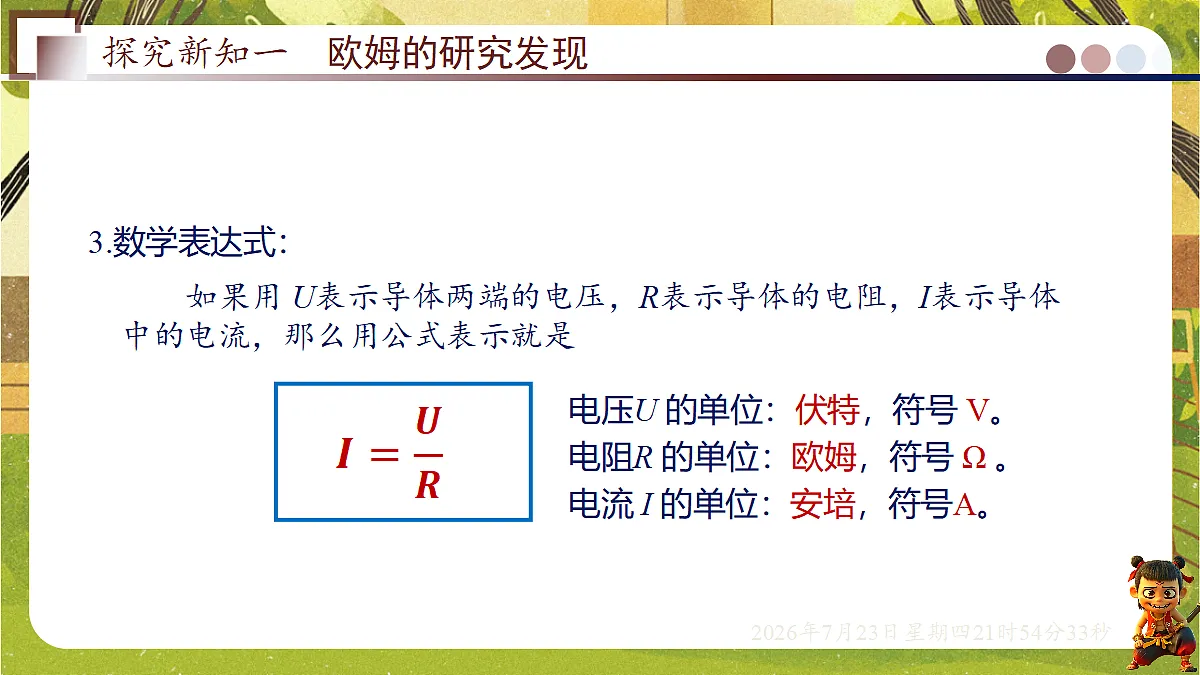

　　如果用 U表示导体两端的电压，R表示导体的电阻，I表示导体中的电流，那么用公式表示就是
电压U 的单位：伏特，符号 V。 电阻R 的单位：欧姆，符号 Ω 。 电流 I 的单位：安培，符号A。
知识点1 欧姆定律在串联电路中的应用
4. 对表达式的理解
欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
　　欧姆定律给出了某一导体的电流、电压和电阻间的定量关系。通过欧姆定律可以知道，一段导体中的电流取决于它的电阻和它两端的电压。在解决有关电路的问题时，知道对应于同一段导体的电流、电压、电阻中任意两个物理量，就能利用欧姆定律求出第三个物理量。
求电阻：导体的电阻在数值上等于加在导体两端的电压与通过导体的电流的比值。
求电压：导体两端的电压等于通过导体的电流与其电阻的乘积。
不能，电阻大小与长度、材料、横截面积和温度有关决定。
2. 变形公式U=IR ，能否说明电阻一定时电压与电流成正比呢？
不能，电压是形成电流的原因，电源是提供电压的装置。
【例题1】如图所示，闭合开关后，电阻为R的电阻器两端电压为6V, 通过电阻器的电流为0.3A 。(1) 计算电阻器的电阻R。(2) 调节电源电压，当电阻器两端电比变为原来的2倍时，通过电阻器的电流为原来的几倍？
解:（1) 电阻器两端电压 U=6V, 通过的电流I=0.3A。根据欧姆定律，可以得出电阻器的电阻
(2) 根据欧姆定律，当电阻不变 、电压变为原来的2倍时，通过电阻器的电流为原来的2倍。
答：（1)电阻为20Ω ；(2)电流为原来的2倍。
【例题2】尊老爱幼是中华民族的传统美德。九年级的小美用自己的压岁钱给奶奶买了一双充电的新型保暖鞋，充电完成后可以拔下插头，穿着十分方便。已知鞋内电热丝的电阻R为2.5Ω，正常工作的电压为5V，则电热丝正常工作的电流是多大?
解：根据题意画出等效电路图
答：电热丝正常工作的电流为2A。
【例题3】在探究电流与电压关系的实验中，有同学误将电压表接在了滑动变阻器两端，发现电压表示数为1.5V。已知定值电阻R的大小为5Ω，电路两端电压为4.5V。请你帮该同学判断一下此时经过定值电阻R的电流大小？
答：经过定值电阻R的电流大小为0.6A。
【例题4】小明发现实验室里有一卷单股电线，他了解到此类电线每千米的电阻为0.2Ω(0.2Ω2/km)。为了粗略估算电线有多长，小明用电压表、电流表和电源接成如图所示的电路进行测量。测得电压表的示数为3.0V时，电流表的示数为0.3A。则这卷电线的长度约有多少千米?
分析：首先根据题意画出简化电路图，并在电路图上标出物理量和数据。已知电压表示数为3.0V，电流表示数为0.3A，应用欧姆定律变形式求出电线的总电阻，再结合每千米的电阻为0.2Ω(0.2Ω2/km)计算出电线的长度。
答：卷电线的长度约有50km。
知识点2 欧姆定律在并联电路中的应用
利用欧姆定律公式计算的步骤
①读题、审题（注意已知量的内容）根据题意画出电路图；
②判断电路的连接方式，明确各测量哪部分电路两端的电压和电路中的电流；
③在图上标明已知量的符号、数值和未知量的符号；
④找出各物理量之间的关系；利用欧姆定律和串、并联电路电流、电压的关系列出关系式。物理公式在代入数值或写计算结果时不要忘记单位（书写格式要完整，规范）。
　　根据世界卫生组织的统计，50%~60％的 交通事故与酒后驾驶有关。我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任。目前，世界大多数国家都采用呼气式酒精剧试仪对驾驶员进行现场检测。　　酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中电流和电压 的变化。这样测试仪就能显示出驾驶员呼出的酒精气体浓度。
　　酒精测试仪实际上是由酒精气体传感器R1、一个定值电阻R2及一个电流表和电压表串联组成。
　　其中传感器的电阻值R1随酒精气体浓度的增大而减小，根据欧姆定律I=U/R可知，电路中的电流越大，则定值电阻R2两端的电压U2＝IR2越大，即测试仪的示数越大。
A. B. C. D.
变阻器，得到的实验数据如表。下列说法正确的是( )
电流与导体电阻成反比，导体的电阻是导体本身的一个性质，与电流无关，不能说导体的电阻与通过导体的电流成反比，故D错误。
