初中物理沪科版（2024）九年级全册（2024）第四节 家庭电路精品课件ppt

这是一份初中物理沪科版（2024）九年级全册（2024）第四节 家庭电路精品课件ppt，共34页。PPT课件主要包含了观看视频，如何安全用电，探究新知，知识点1，观察家庭电路，连接方法，三脚插头和三孔插座，接火线，接零线，接地线等内容，欢迎下载使用。

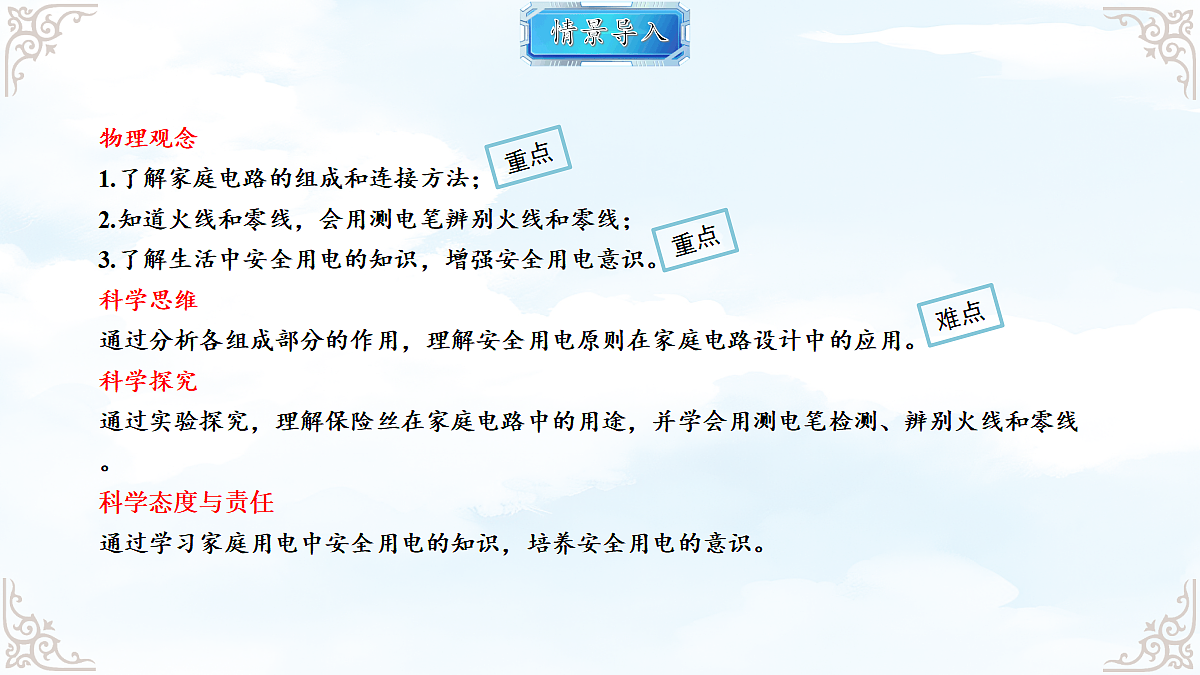

物理观念1.了解家庭电路的组成和连接方法；2.知道火线和零线，会用测电笔辨别火线和零线；3.了解生活中安全用电的知识，增强安全用电意识。科学思维通过分析各组成部分的作用，理解安全用电原则在家庭电路设计中的应用。科学探究通过实验探究，理解保险丝在家庭电路中的用途，并学会用测电笔检测、辨别火线和零线。科学态度与责任通过学习家庭用电中安全用电的知识，培养安全用电的意识。
我们已经学习了电学基础知识，今天让我们一起来参与家庭电路的设计，家庭电路的电压为220 V,说一说家庭电路设计中最需要考虑的是什么因素?
家庭电路是由两根进户线、电能表、总开关(闸刀开关)、保险装置、用电器及导线(插座、灯座、开关)等几个部分组成的。
所有家用电器和插座都是并联的，而开关则要与它所控制的用电器串联
1.电能表、总开关、保险装置(保险丝、空气开关等)应接在干路上.
2.各种用电器是并联接入电路的，插座与灯座是并联的，使各用电器可以单独工作，互不影响，即使出现电路故障，也便于检修.
国家标准规定：带有金属外壳的家用电器，其金属外壳必须接地。你知道为什么要做出这样的规定吗？
如果把外壳用导线接地，即使外壳带了电，人体接触外壳也不会有危险。
1. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ）
A.电视和台灯是并联的B.电能表和空气开关可以交换位置C.各个小彩灯之间是并联的D.控制灯泡的开关也可以接在零线与灯泡之间
2. 在家庭电路中电灯、插座、电视机的连接方式是_______（选填“串联”或“并联”）.用电器越多电路中的总电流_______（选填“越大”或“越小”）.为了避免导线过热而烧坏，在电路中要_______（选填“串联”或“并联”）熔丝.实际线路中发生接触不良也是很危险的，应尽量避免.如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是_____（选填“甲”或“乙”）.
火线和零线及其辨别工具—测电笔
火线带电，与零线之间的电压为 220 V（照明电路）. 火线能使测电笔发光，人接触火线后容易触电. 火线用 L 表示.
在户外就已经跟大地相连了，因此零线是安全的，一般不能造成触电. 零线不会使测电笔发光.零线用 N 表示.
（1）辨别火线和零线。
（2）检查电气设备的外壳是否带电
如果被测导线是火线，电流经过笔尖、高阻值电阻、氖管，再经过人体与大地构成闭合电路，电流流过氖管就会发光
　　试电笔的正确使用！
手指要按住金属笔尾，用笔尖接触被测的导线。
用指尖抵住上端的金属帽。
在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；若金属笔尖接触零线，则氖管不发光。
1.下列事例中，符合安全用电原则的是 ( )A. 用湿毛巾直接擦拭正在工作的用电器B. 保险丝熔断后，可用铜丝代替保险丝C. 发现有人触电时，立即用手把触电人拉离电源D.将冰箱的金属外壳接地
2.连接户外的供电电路的电线通常有两根，和大地之间没有电压的一根叫_____线，另一根与大地之间有220 V电压的叫______线，火线和零线之间的电压是______ V。大量事实表明，只有____________的电压才是人体安全电压。
3.家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是______联；家庭电路的火线和零线可以用测电笔来判别，使用测电笔时，手应该触碰______(填“笔尖”或“笔尾”)金属体，图甲、乙中的两种捏法，正确的是______,若氖管发光，表示测电笔接触的是______线，当氖管发光时， ______(填“有”或“没有”)电流通过人体。
4.如图,分别用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
知识点1 认识家庭电路
1. 如图所示为家庭电路的实物布线图,方框中的①②③分别代表电能表、总开关、保险盒，则方框中的①②③内依次对应的元件是( )
A. ①电能表、②总开关、③保险盒B. ①总开关、②电能表、③保险盒C. ①保险盒、②总开关、③电能表D. ①电能表、②保险盒、③总开关
2. 如图所示的是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是( )
脚要长，能保证插入插座时，用电器外壳先接地，拔离插座时，用电器外壳后离地，防止用电器外壳带电时发生触电事故。
4. 如图所示为测电笔的结构图，下列说法正确的是( )
A. 测电笔可用来测试物体是带正电还是带负电B. 测电笔中的高阻值电阻可以用小阻值电阻代替C. 测电笔的电阻与氖管的连接方式是串联D. 当氖管发光时，没有电流通过人体
【点拨】测电笔只能用于检测物体是否带电,不能检测物体所带电性,故A错误；测电笔中的高阻值电阻不能用小阻值电阻代替,否则人体两端电压可能会超过安全电压,故B错误；测电笔的电阻和氖管是串联关系,故C正确；当氖管发光时,电流通过人体流入大地,故D错误。
【点拨】当人体直接或间接与火线接触，并构成回路时，电流经过人体，所以会造成触电；使用测电笔辨别火线和零线时，用手接触金属笔尾，笔尖接触电线，电流从火线经过笔尖、电阻、氖管、弹簧、金属笔卡、人体，最终流入大地，所以图乙的握法是正确的。
知识点3 注意安全用电
6. ［2024·天津］如图为部分家庭电路示意图，其中连接正确的是( )
A. ①B. ②C. ①③D. ②③
【点拨】图中三孔插座，左零右火上接地，①正确；图中开关与灯串联，但开关接在零线与灯之间，②错误；图中两孔插座，左零右地，③错误。故选A。
7. ［2024·宿迁改编］为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示。关于电动车的安全用电，说法正确的是( )
A. 用湿抹布擦拭充电插口B. 当充电电动车失火时，赶紧用水浇灭C. 发现有人触摸充电插口发生触电时，应用手把触电者拉开D. 充电结束，断开开关，拔下插头
