第五章　欧姆定律全章习题课件5.2欧姆定律 2025-2026学年物理教科版（2024）九年级上册

展开

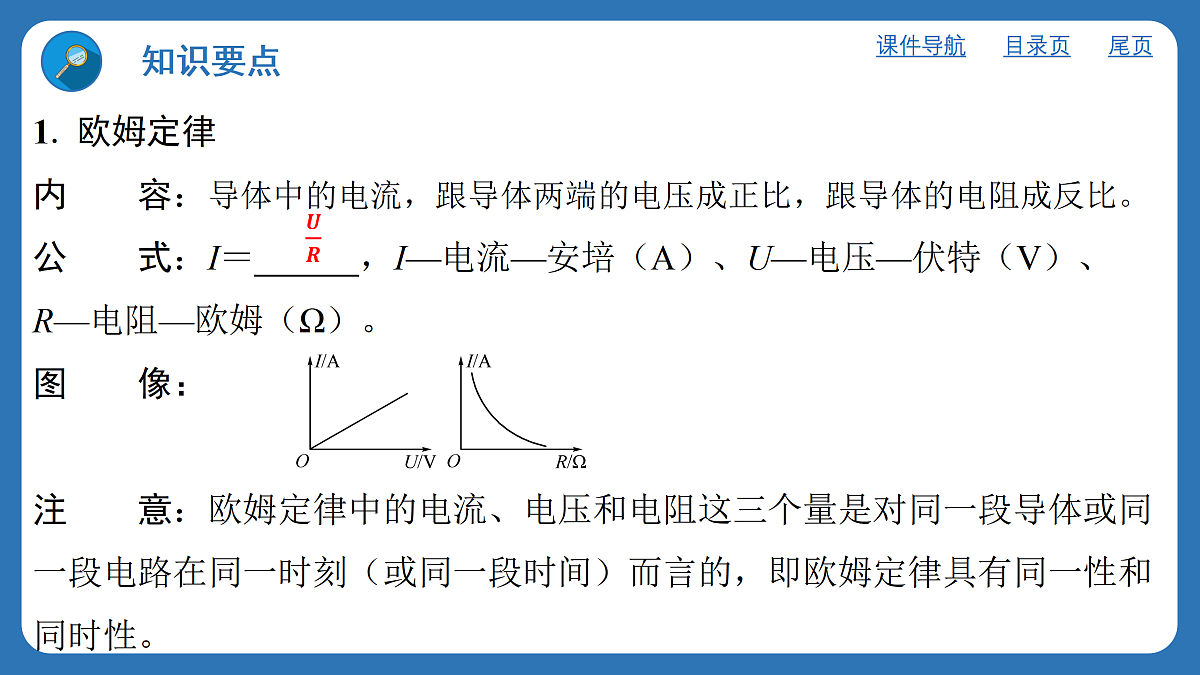

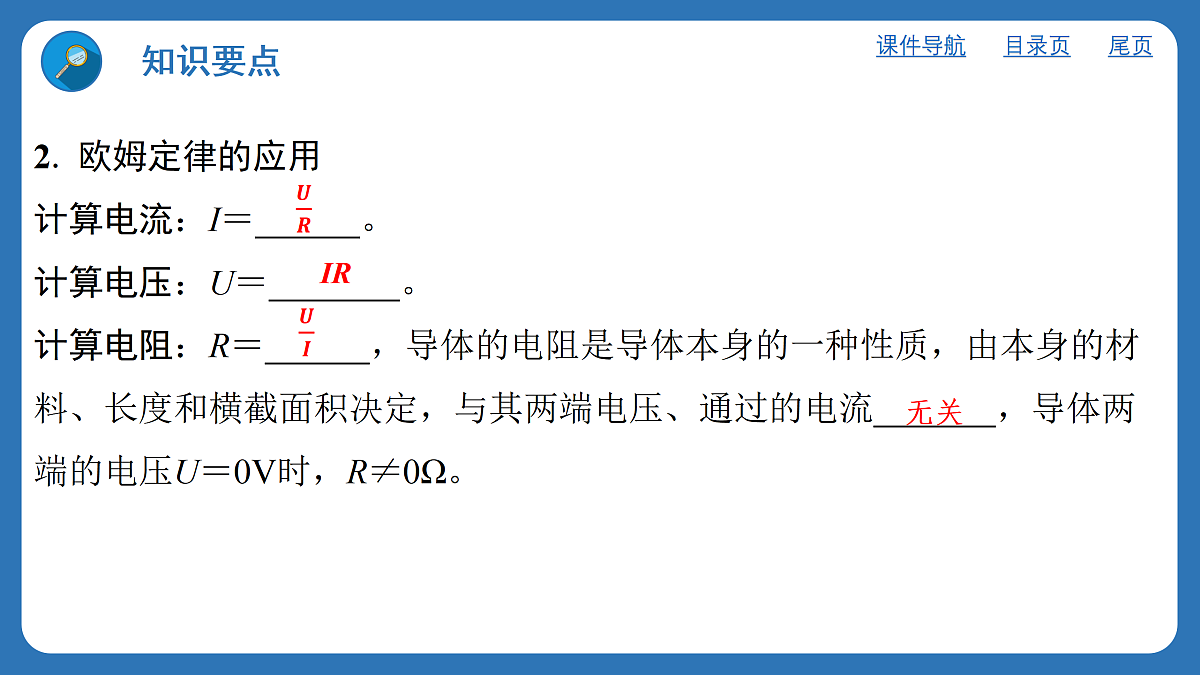

2.欧姆定律1. 欧姆定律内　　容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。公　　式：I＝，I—电流—安培（A）、U—电压—伏特（V）、R—电阻—欧姆（Ω）。图　　像：注　　意：欧姆定律中的电流、电压和电阻这三个量是对同一段导体或同一段电路在同一时刻（或同一段时间）而言的，即欧姆定律具有同一性和同时性。 2. 欧姆定律的应用计算电流：I＝ ⁠。计算电压：U＝ ⁠。计算电阻：R＝，导体的电阻是导体本身的一种性质，由本身的材料、长度和横截面积决定，与其两端电压、通过的电流，导体两端的电压U＝0V时，R≠0Ω。 IR　无关　 D C类型之二　理解欧姆定律图像　小明同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像。根据图像，下列说法错误的是（　B　）B 【变式跟进2】在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知，下列说法错误的是（　B　）B【变式跟进3】[2024·怀化期末]小海按如图所示电路图做了一系列实验，实验记录如表所示。下列能正确表示电流、电压和电阻关系的是（　　）A类型之三　欧姆定律的简单计算[2024·锡山区期末]某段导体两端加4V的电压时，通过它的电流为0.5A，则它的电阻值是　　Ω；若通过它的电流变为1A，则导体两端的电压是　　V；若导体两端的电压变为0V，则它的电阻为　　Ω。888【变式跟进4】当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是　　Ω；当它两端的电压为6V时，通过它的电流为　　A，该导体的电阻为　　Ω；当它两端的电压为0V时，通过它的电流为　　A，该导体的电阻为　　Ω。150.415015
