5.2 欧姆定律课件-2025-2026学年物理教科版（2024）九年级上册

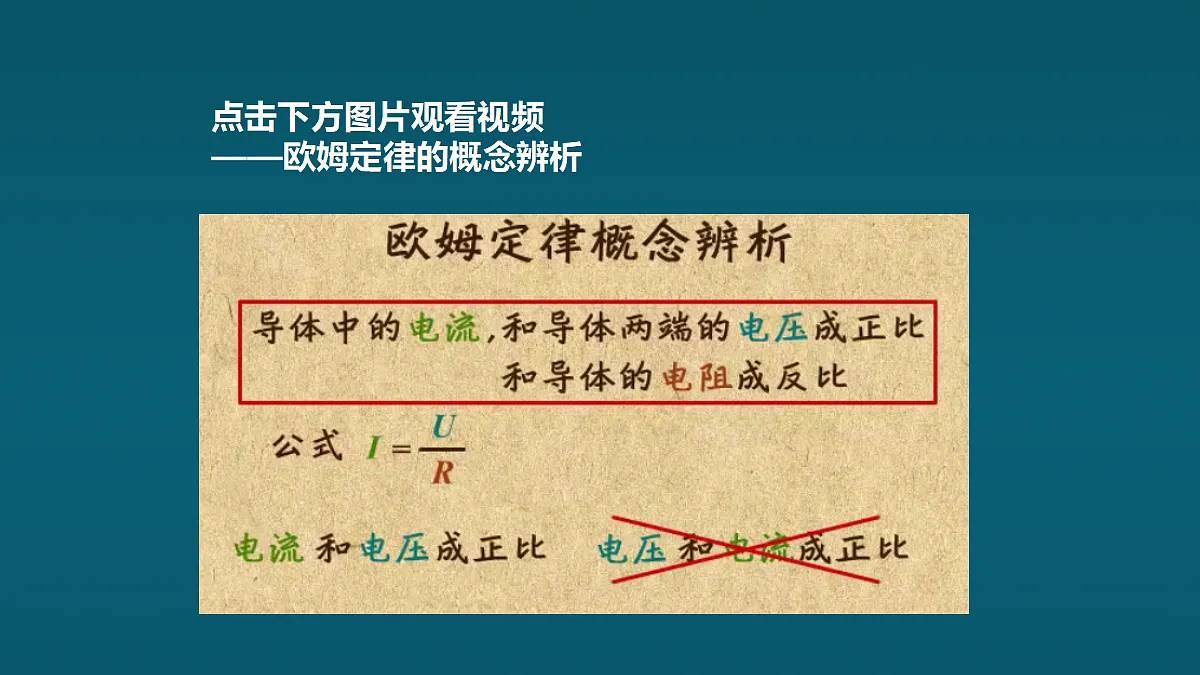

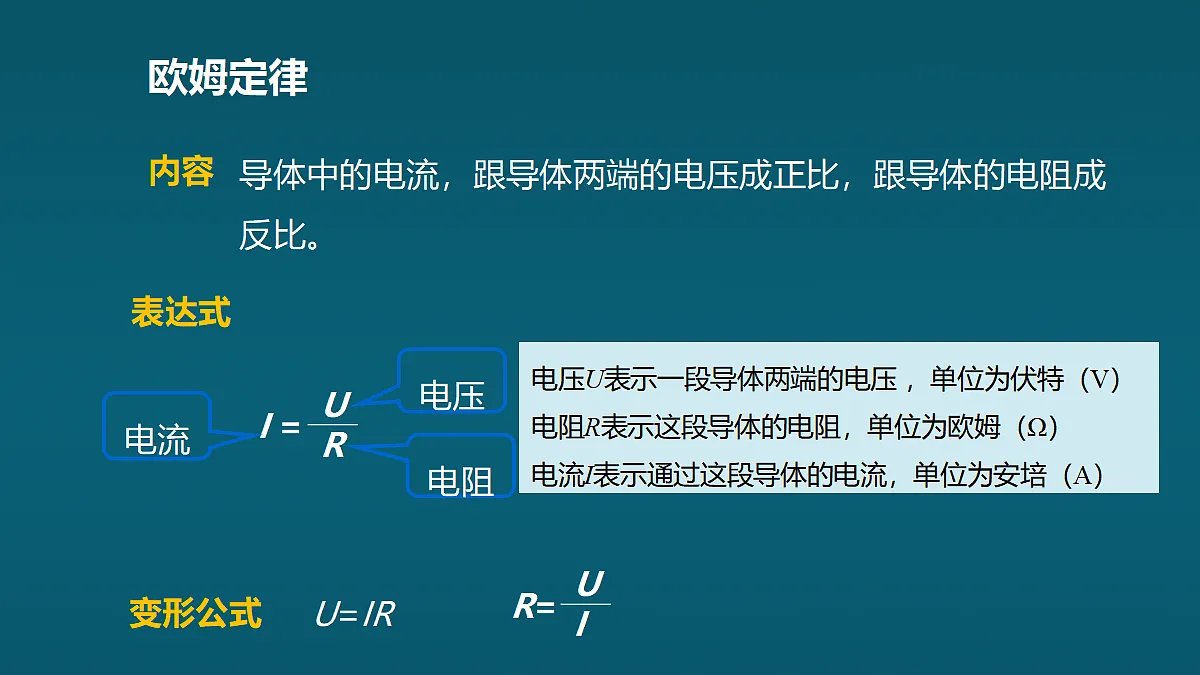

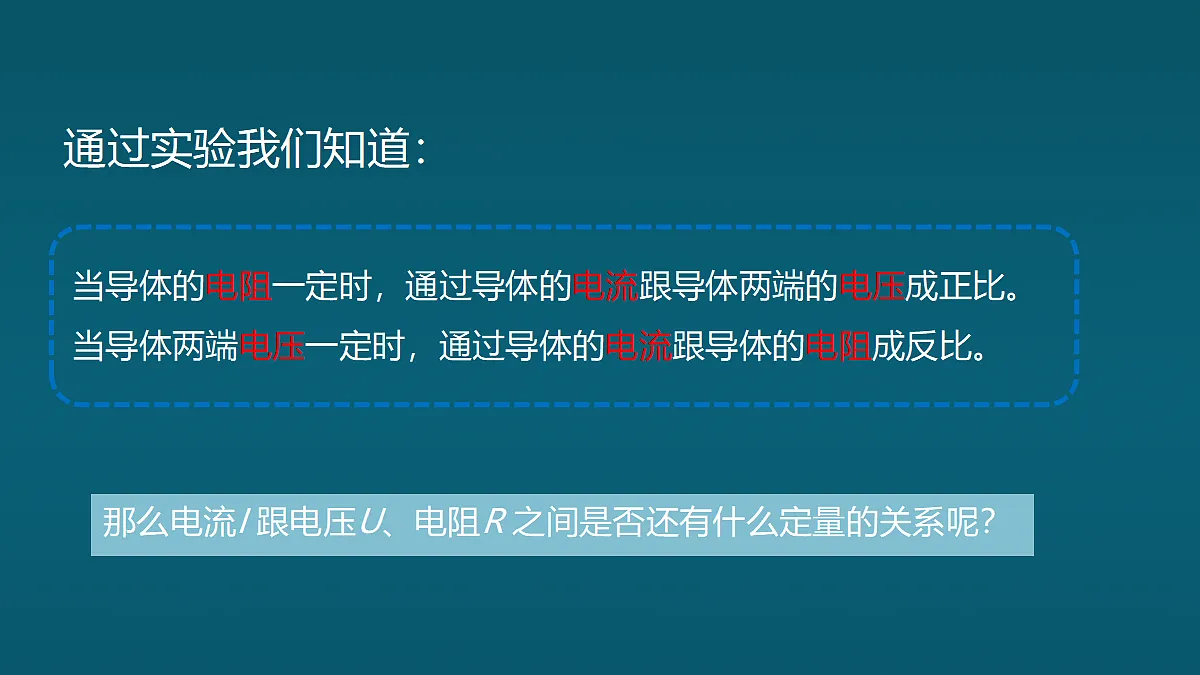

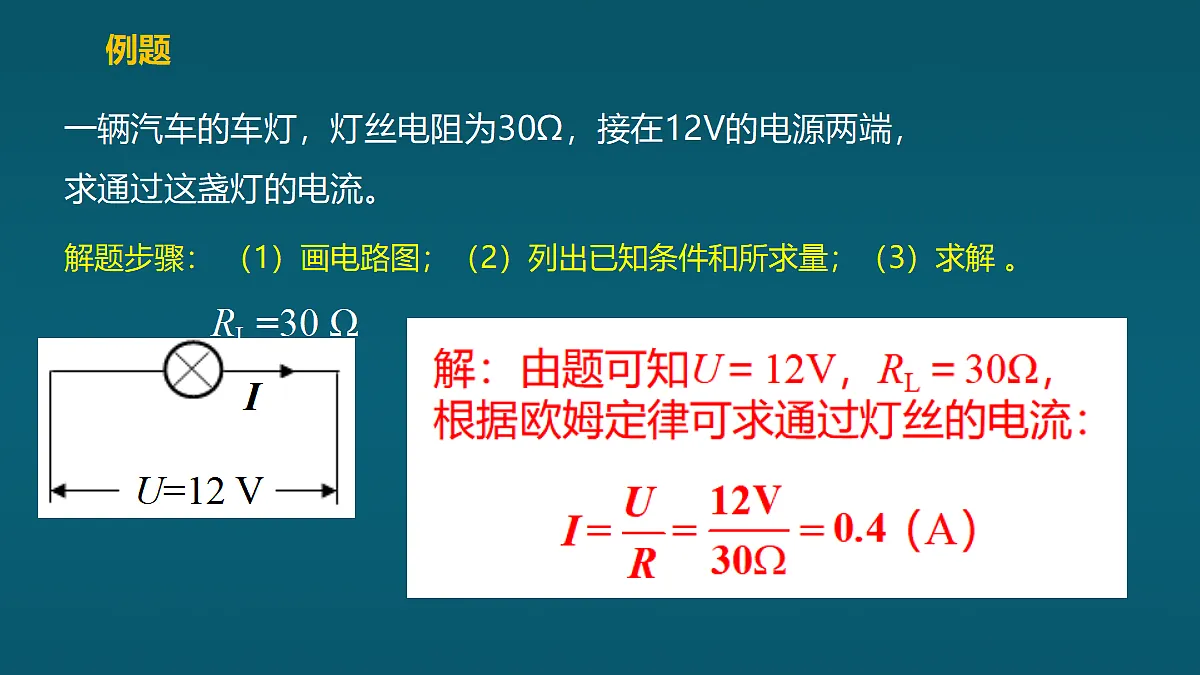

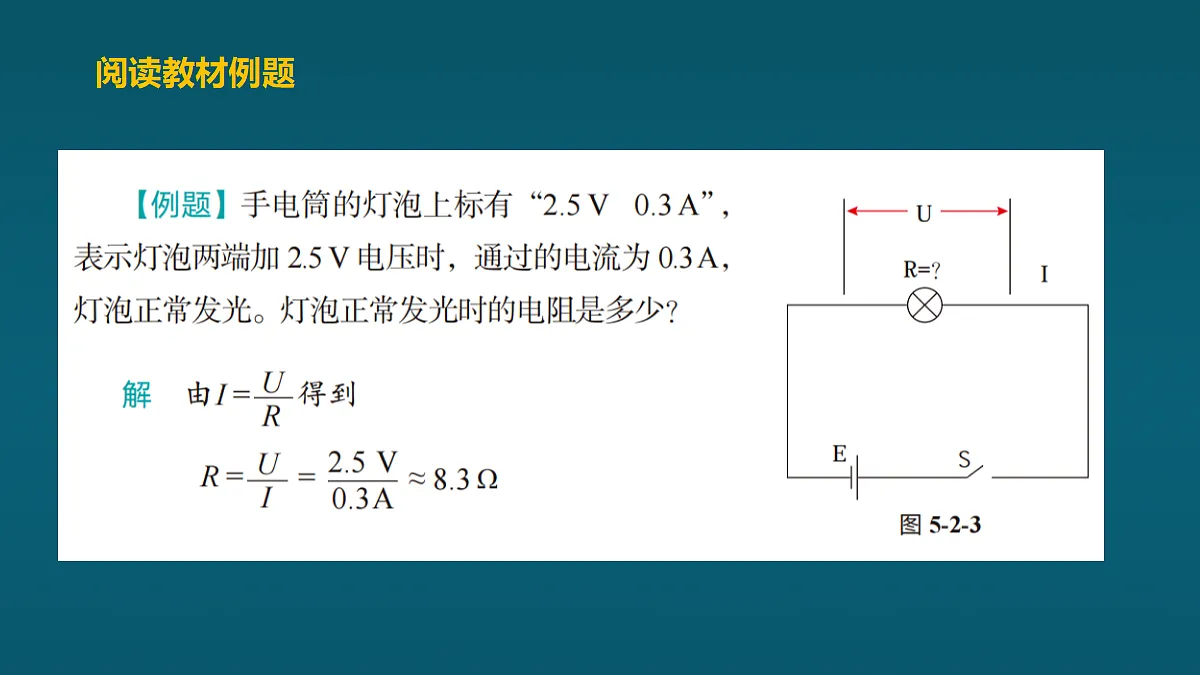

第2节 欧姆定律第5章 欧姆定律那么电流I 跟电压U、电阻R 之间是否还有什么定量的关系呢？当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。当导体两端电压一定时，通过导体的电流跟导体的电阻成反比。通过实验我们知道：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。电压电阻电流U=IR 欧姆定律内容表达式变形公式电压U表示一段导体两端的电压 ，单位为伏特（V）电阻R表示这段导体的电阻，单位为欧姆（Ω）电流I表示通过这段导体的电流，单位为安培（A） 点击下方图片观看视频——欧姆定律的概念辨析注意阅读教材例题例题一辆汽车的车灯，灯丝电阻为30Ω，接在12V的电源两端，求通过这盏灯的电流。解题步骤： （1）画电路图；（2）列出已知条件和所求量；（3）求解 。主要用于已知电压和电流求电阻主要用于已知电流和电阻求电压思考：能否说电压与电流成正比呢？思考：能否说电阻与电压成正比， 与电流成反比呢？思考U=IR 对于欧姆定律的理解，下列说法中正确的是(　　)A．导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．电源电压与通过它的电流成正比C．导体中的电流只与导体两端电压有关D．通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比D练一练一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2 A，则它的电阻是 Ω。若合金线的两端电压增至16 V时，它的电阻是 Ω，这时若要用电流表测量它的电流，应选用量程为 A的电流表。20 20 0~3练一练练一练练一练运用欧姆定律进行简单计算的方法步骤第一步：画出电路图；第二步：在电路图上标出已知量和待求量；第三步：运用欧姆定律和相应的公式分析求解。电学计算有诀窍，画图标量不可少；量的关系细细找，列式计算答写好。电学计算口诀欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比公式： 应用：①求电压： ②求电阻： 课堂小结U=IR
