初中物理教科版（2024）九年级上册（2024）第6章 电功率第2节 电功率复习ppt课件

这是一份初中物理教科版（2024）九年级上册（2024）第6章 电功率第2节 电功率复习ppt课件，共58页。PPT课件主要包含了电能与电功，测量电功，节约用电，认识电功率，电功率，电流的热效应，点拨水吸收的热量等内容，欢迎下载使用。
物理意义：电功率是表示电流做功快慢的物理量。
实验：电功率与电压、电流的关系
实验：小灯泡的电功率随电压变化

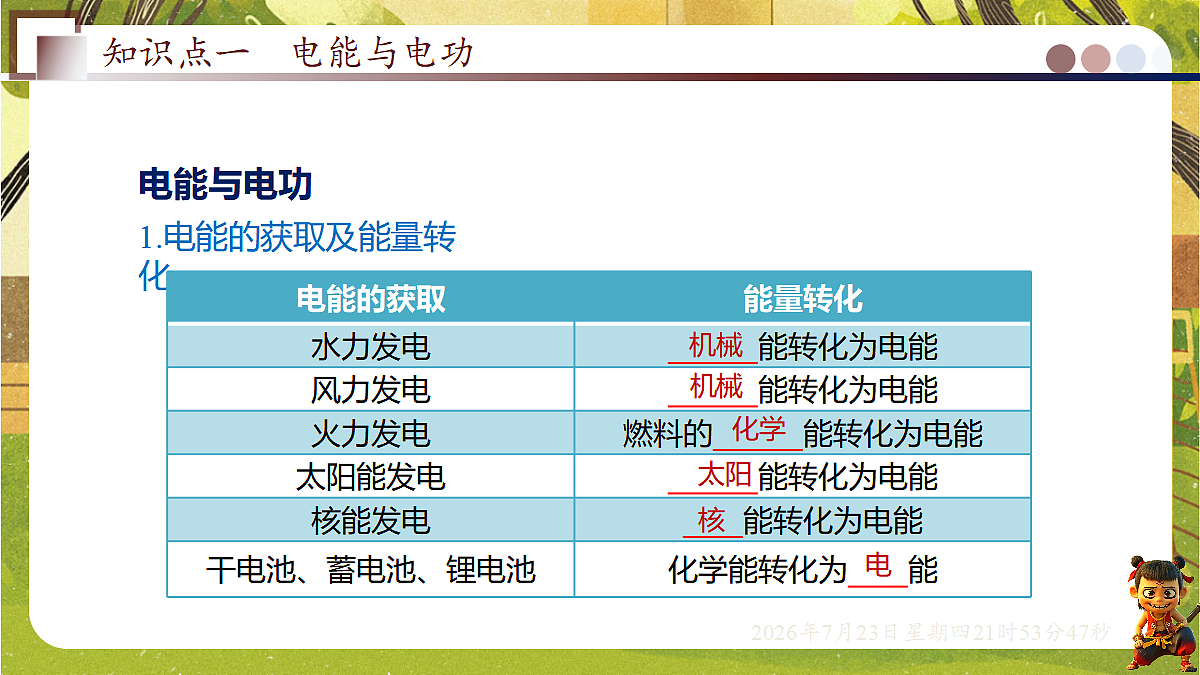

1.电能的获取及能量转化

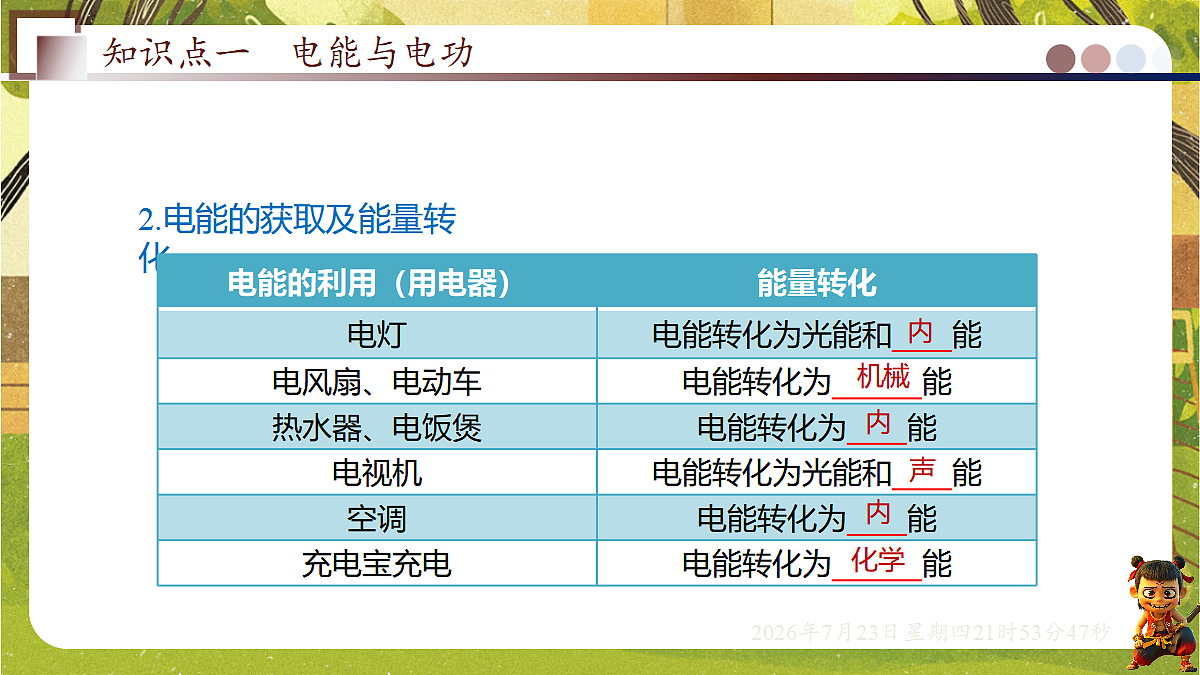

2.电能的获取及能量转化
1.电能表：又称电度表，是测量用电器消耗电能多少的仪表。
10月用电量：9149.9kW·h-9029.1kW·h＝120.8kW·h＝　　　度
2.电能表的读数：电能表可以显示表开始计数到读数时为止用户消耗的电能。
计量某段时间内消耗的电能，要记录这段时间起始和结束时电能表的示数，两次示数　　　就是这段时间内的用电量。
3.利用电能表求消耗的电能①电能表计算器上前后两次的示数之差，为这段时间内消耗的电能：即：___________
②利用电能表的转数求电能根据电能表转盘的实际转速n和电能表参数Nrevs/kw·h，可较精确的计算出某段时间内消耗的电能。即
　　“地球一小时”是一项全球性活动，号召人们在每年3月最后一个星期六的20：30～21：30熄灯一小时，以此引发人们对地球环境问题的思考。
　　为引导节约用电、合理用电，促进社会公平，促进绿色发展，我国自2012年7月1日起全面试行居民阶梯电价制度。
1. 比较电流做功快慢
【例题】把一盏电灯接在家庭电路中通电1h，消耗的电能是3.6×105J；把一只电炉接在家庭电路中通电1min，消耗的电能是6×104J。谁消耗的电能较多？谁消耗电能较快?
分别求出电灯和电炉在1s（单位时间内）内消耗的电能多少，即可比较二者消耗电能的快慢。
在1s内，电灯内消耗的电能：
在1s内，电炉内消耗的电能：
由此可知，在相同时间内电炉消耗电能比电灯泡更快。即，比较电流做功的快慢，可以通过

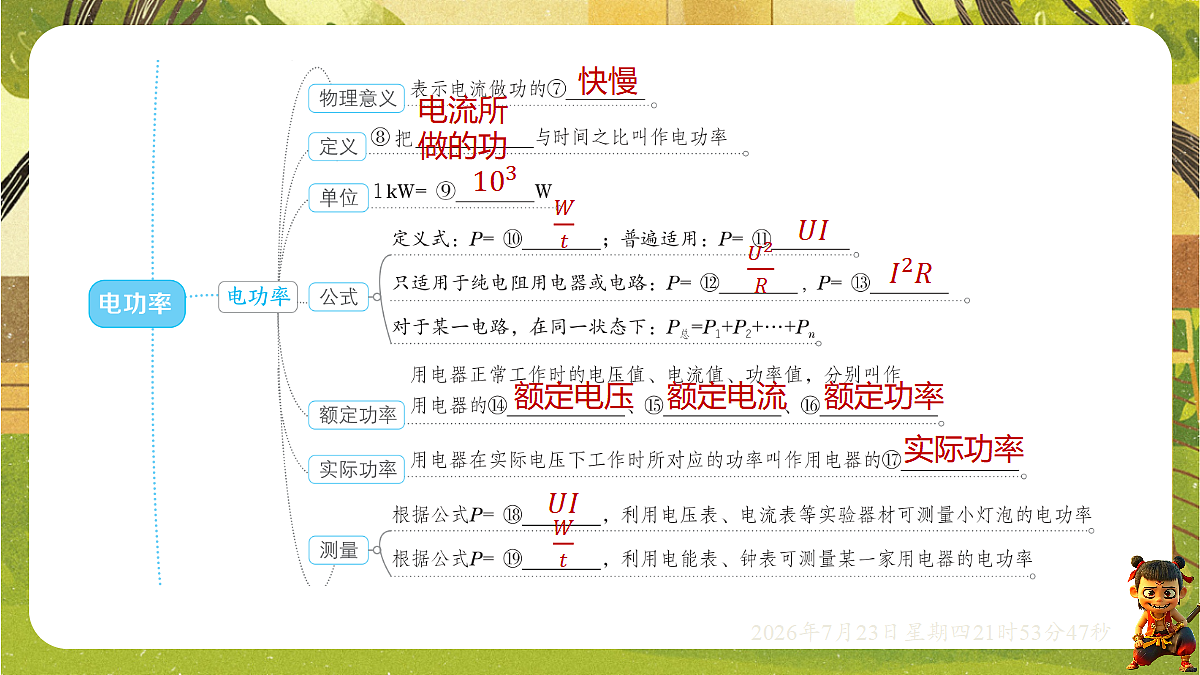

2. 电功率①物理意义：电功率是表示_______________的物理量。
②定义：在物理学中，用电器消耗的电能W与通电时间t的比值叫电功率P。用公式表示出来就是
④单位：国际单位：　　　，简称　　，符号是 。 常用单位：千瓦（kW），毫瓦（mW）换算关系：1kW = W　　　1W = mW
3.电功率和电功的区别

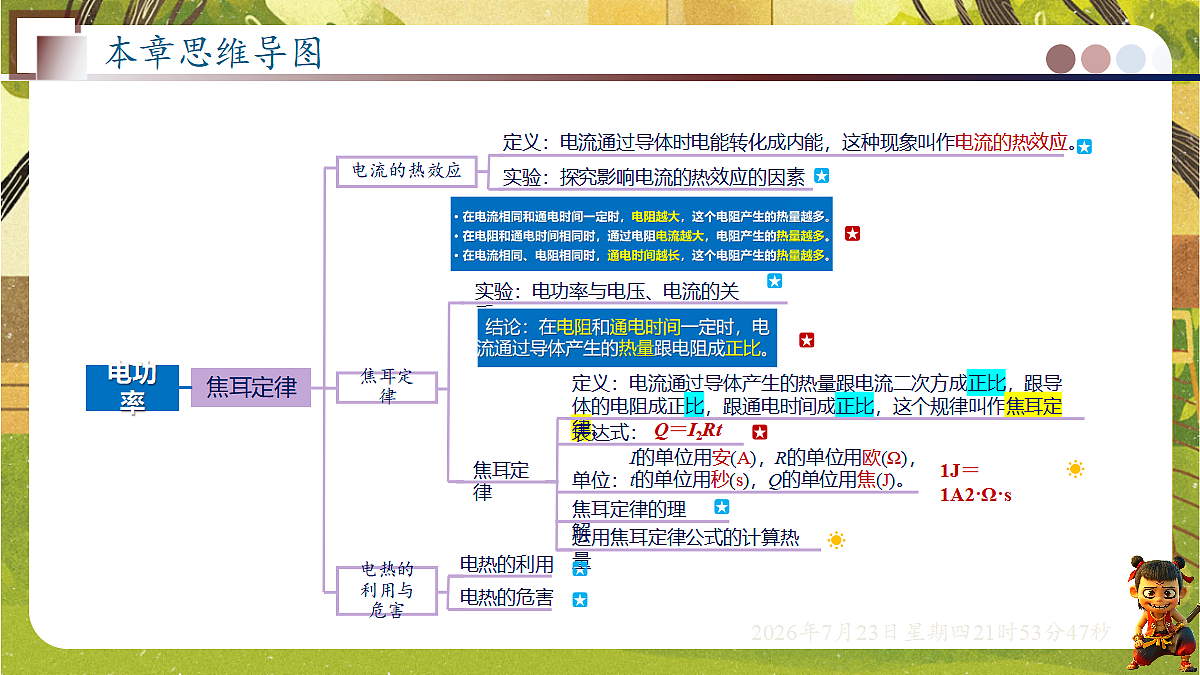

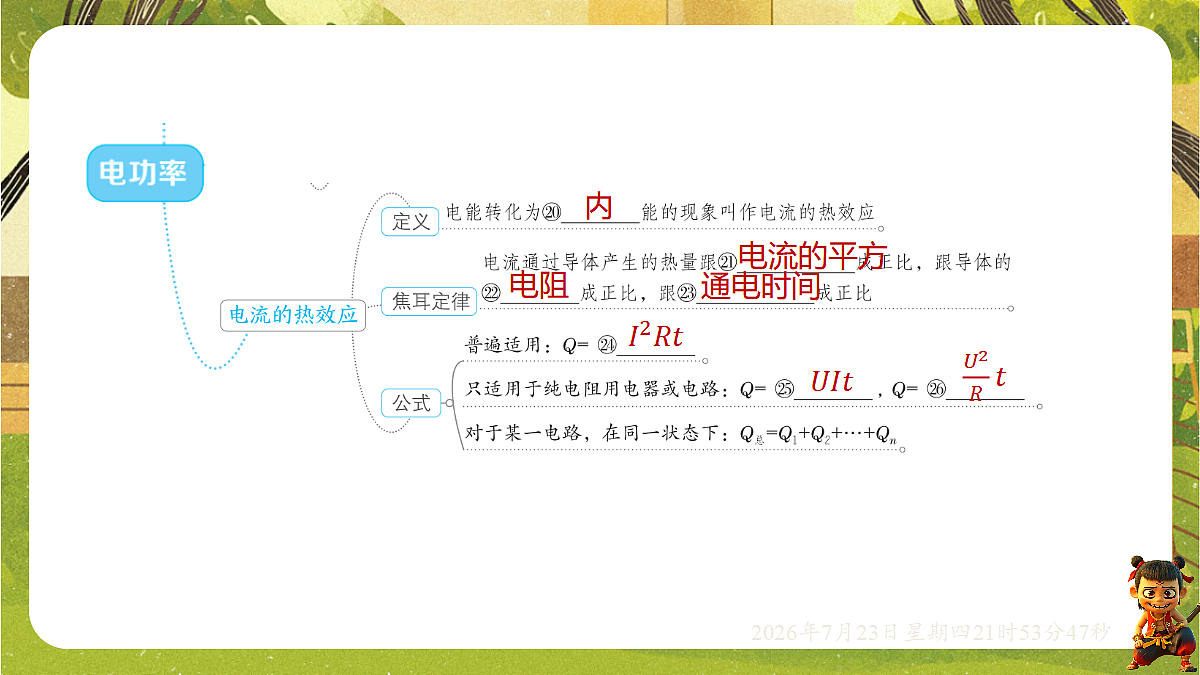

1.电流的热效应生活中，许多用电器接通电源后，都伴有热现象产生。 电流通过导体时电能转化成内能，这种现象叫作 。
2. 实验：电功率与电压、电流的关系猜想与假设①有电流导体时，导体才会发热。则可能与通过导体的电流有关。②电烤炉工作时，烤炉温度高，导线几乎不发热。则可能与导体的电阻有关 ③电热水壶刚通电时，水并不能立即沸腾，而需要一定的时间。则可能与通电时间有关。
实验思路　　选取阻值不一样的电阻丝，如5Ω和10Ω的电阻丝，装入实验装置中，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
实验过程①电热与电阻的关系　　如图两个容器中的电阻丝串联起来接到电源两端，通过两段电阻丝的电流相同。通电一定时间后，比较两个U形管中液面高度的变化。你看到的现象说明了什么？
结论一：在电流相同、通电时间相同的情况下，一段电阻丝的电阻　　　，电阻丝产生的热量　　　。
②电热与电流的关系　　
　　选取阻值相同的两个5Ω电阻丝，装入两个透明容器中，并在其中一个容器的外部，并联一个阻值为5Ω电阻丝，则通过两个容器中电阻丝的电流不同。　　　　闭合开关，在通电时间相同的情况下，观察两个U形管中液面高度的变化。你看到的现象说明了什么？
结论二：在电阻相同、通电时间相同的情况下，通过一段电阻丝的电流　　　，电阻丝产生的热量　　　。
1. 半导体①定义：半导体是导电性能介于导体和　　　　之间的一些材料，如锗、硅、砷化镓等。②特性：温度、光照、杂质等外界因素对半导体的导电性能有很大影响。
2. 常见半导体①二极管和三极管
将N型半导体和P型半导体，两种类型的半导体以不同的方式结合，能制成二极管、三极管等各种半导体元器件。发光二极管较常用，正负极易区分： 长引脚为　　　，短引脚为　　　。
②二极管的导电性发光二极管具有　　　　　　。
半导体的应用　　半导体广泛应用于多个重要技术领域。某些半导体材料的导电性能受温度、光照、压力等影响而显著变化，某些半导体有特殊的光电特性，能在一定条件下释放光能。　　人们利用半导体的这些特性，制成了热敏电阻、光敏电阻、力敏电阻等传感元件，以及二极管、三极管、整流器等电子元件，还发明了半导体激光器、LED 光源、太阳能电池、芯片等器件。
活动背景1.认识光伏发电①光伏发电的基本原理通过半导体材料将太阳能直接转换为电能的技术，其核心器件为太阳能电池。 ②光伏发电系统的构成由太阳能电池方阵，蓄电池组，充放电控制器， 逆变器，交流配电柜，太阳跟踪控制系统等组成。
2.光伏发电的前景在我国的电源结构中，火电依然占据主导地位；而水电，作为常规能源中唯一的清洁能源，稳居第二位。风电发电量为9940.4亿千瓦时，占比9.88%;太阳能(光伏)发电则贡献了8390.4亿千瓦时，同比增长率高达43.6%占比达到8.32%。
活动方案设计校园光伏发电项目方案，我们需要通过探究解决三个问题：①影响太阳能电池输出功率的因素有哪些？②校园的地理、环境特征是怎样的？③学校的用电需求是多少？
知识点1 电功和电功率的综合应用
A. 电能表是利用电流的热效应工作的
知识点2 焦耳定律的综合应用
4. 在探究“电流通过导体产生热量的影响#1
5. [淮安中考改编] 图甲是一新款电火锅，图乙是其内部电路简化图，图丙是该电火锅铭牌，中温挡功率模糊不清。
实验 测量小灯泡的电功率
（1）该实验的原理是________（用公式表示）。
（3）正确连接电路后，闭合开关，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是___。A.更换小灯泡B.检查电路是否断路C.移动滑动变阻器滑片，观察小灯泡是否发光
（5） 下表为某同学的实验记录分析表：
你认为该同学处理数据过程是否合理？若合理，请说明这样处理的目的；若不合理，请指出不合理的处理过程并说明理由：_________________________________________________________________________________________。
用平均值法求额定功率不合理，原因是灯泡的额定功率是额定电压下的电功率，求平均值没有意义
（1）蓄电池组是由若干节蓄电池______（填“串联”或“并联”）组成的。
【点拨】根据表格中的数据分析可知，压力传感器的阻值与它受到的压力成反比，当压
②为了使控制电路在压力较弱时就能启动反推电机进入工作状态，可采取的措施有______________________________（写出一种措施即可）。
调高电阻箱的阻值（合理即可）
