初中物理人教版（2024）八年级上册（2024）凸透镜成像的规律优质课ppt课件

这是一份初中物理人教版（2024）八年级上册（2024）凸透镜成像的规律优质课ppt课件，共33页。PPT课件主要包含了回顾复习，情境导入，探究凸透镜成像的规律，提出问题，新知探究，实验器材，设计实验，进行实验，实验记录，缩小实像等内容，欢迎下载使用。
放大镜成______、______的____像
照相机成______、______的____像
投影仪成______、______的____像

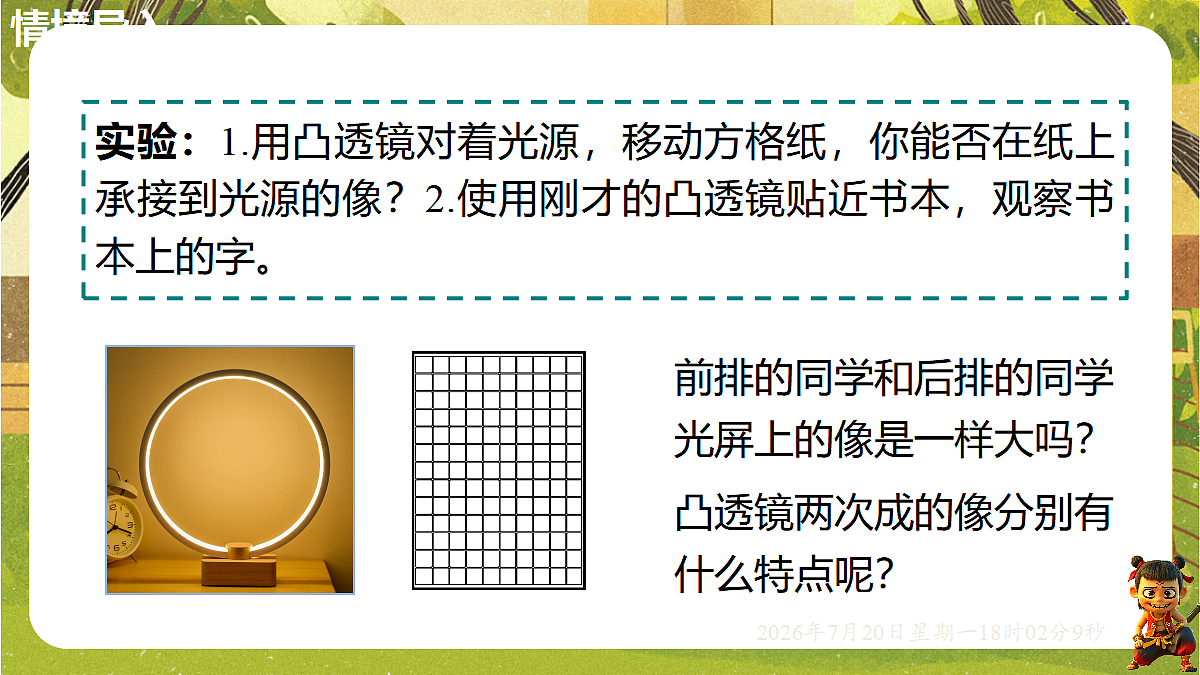

实验：1.用凸透镜对着光源，移动方格纸，你能否在纸上承接到光源的像？2.使用刚才的凸透镜贴近书本，观察书本上的字。
凸透镜两次成的像分别有什么特点呢？
前排的同学和后排的同学光屏上的像是一样大吗？

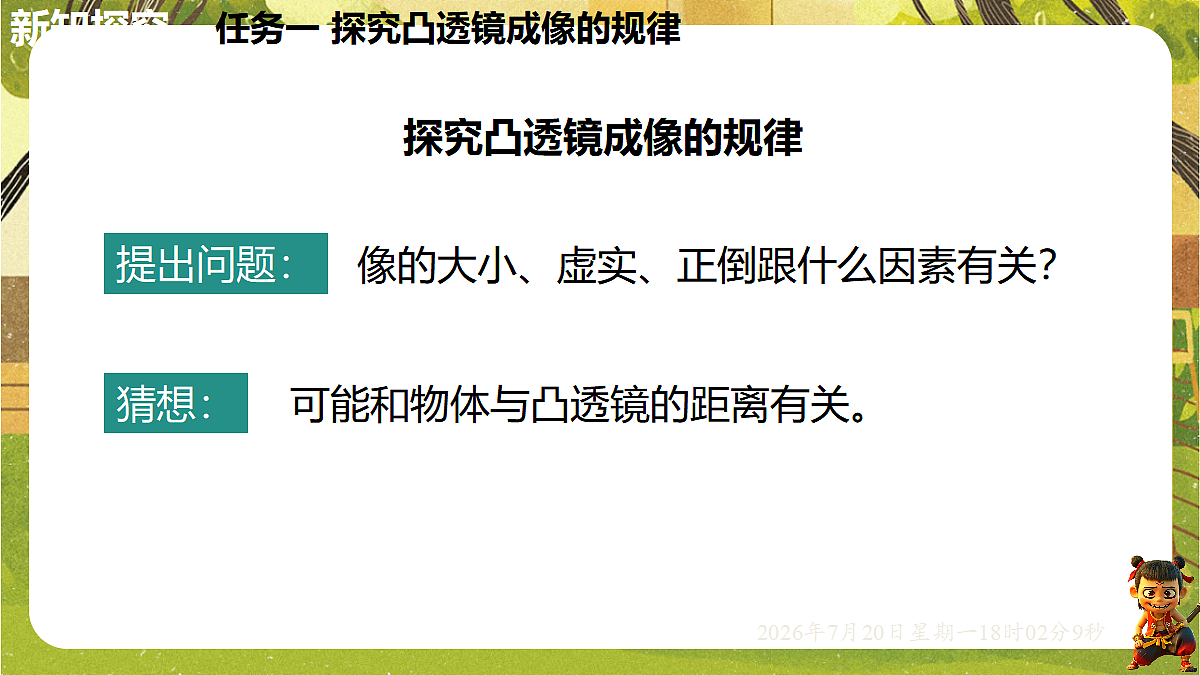

像的大小、虚实、正倒跟什么因素有关？
可能和物体与凸透镜的距离有关。
任务一 探究凸透镜成像的规律

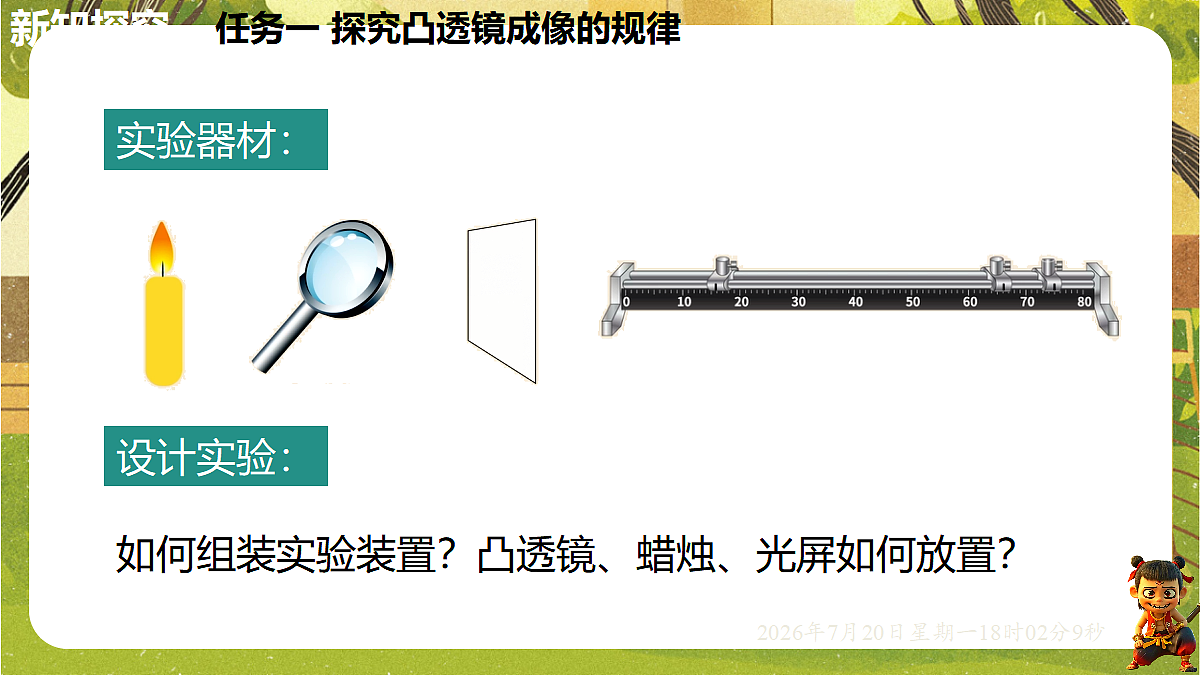

如何组装实验装置？凸透镜、蜡烛、光屏如何放置？

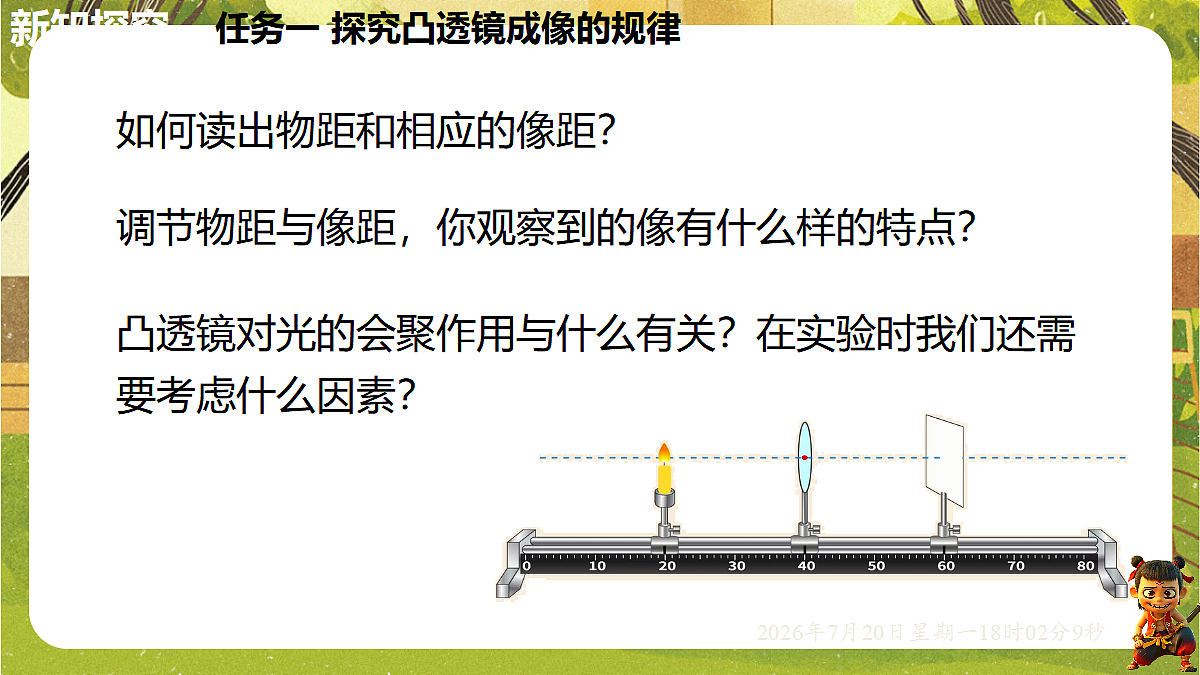

如何读出物距和相应的像距？
调节物距与像距，你观察到的像有什么样的特点？
凸透镜对光的会聚作用与什么有关？在实验时我们还需要考虑什么因素？

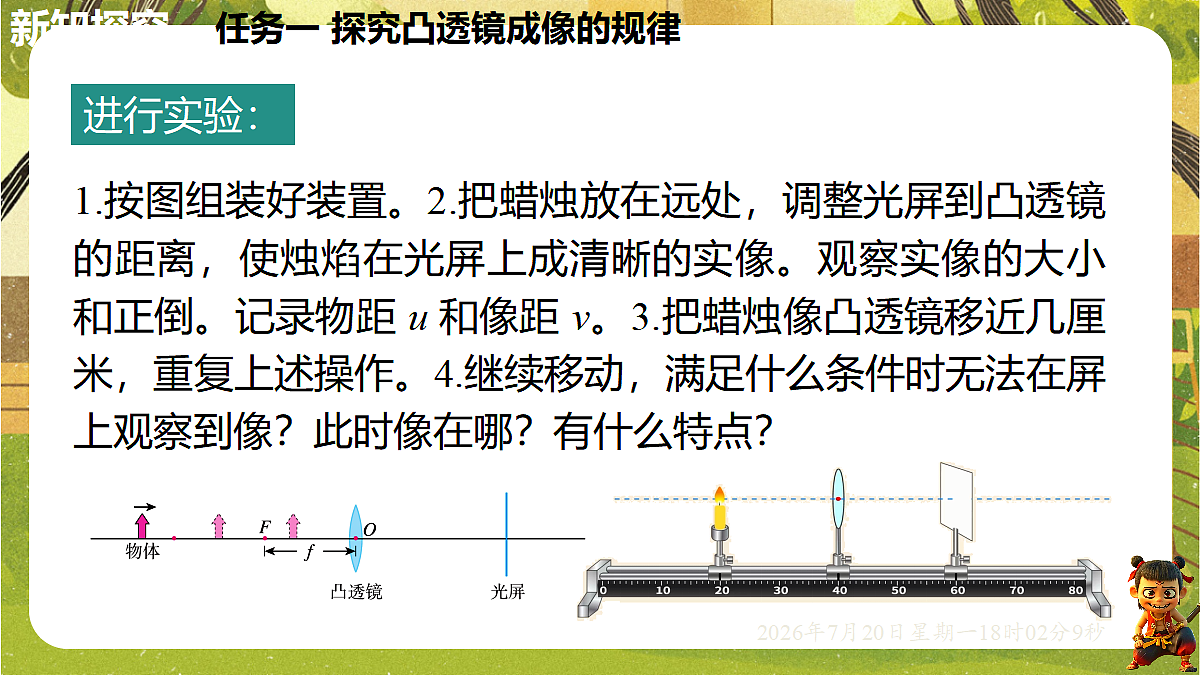

1.按图组装好装置。2.把蜡烛放在远处，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距 u 和像距 v。3.把蜡烛像凸透镜移近几厘米，重复上述操作。4.继续移动，满足什么条件时无法在屏上观察到像？此时像在哪？有什么特点？

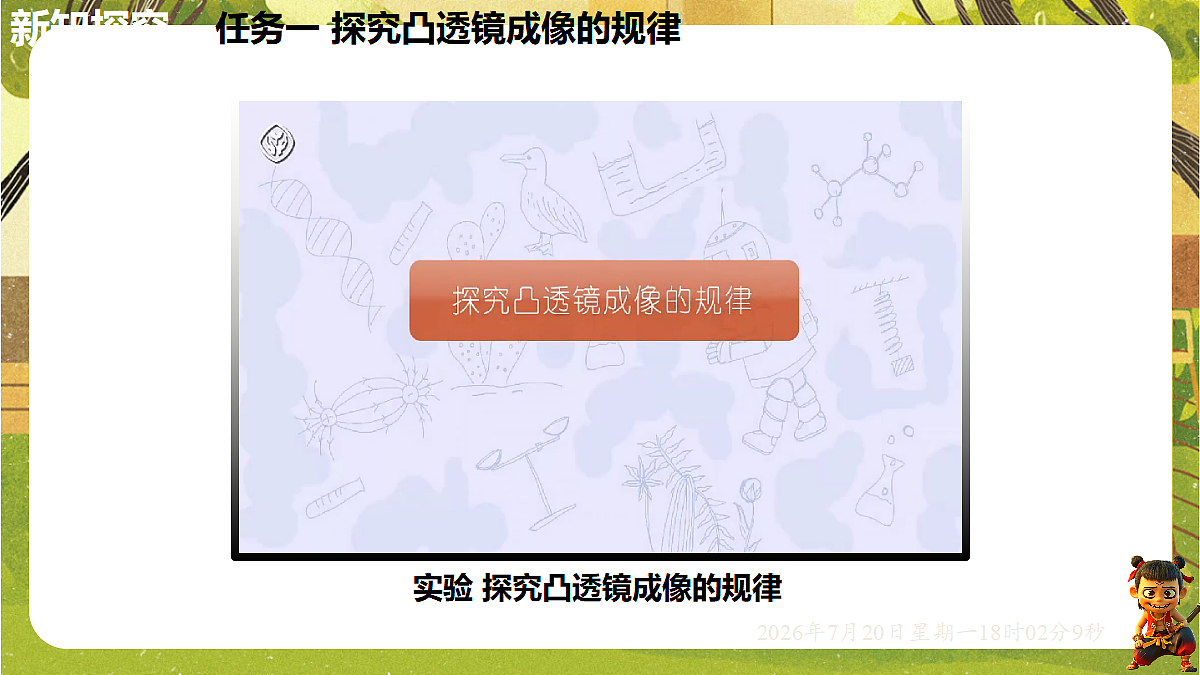

实验 探究凸透镜成像的规律
凸透镜的焦距 f =___cm
u＞2 f ，f＜v＜2f
物距与焦距关系：当u＞2f 时
u＝2f ，v＝2f
物距与焦距关系：当u=2f 时
f＜u＜2f ，v＞2 f
物距与焦距关系：当 f＜u＜2f 时
物距与焦距关系：当u=f 时
物距与焦距关系：当u＜2f 时
1.像的虚实：凸透镜在什么条件下成实像？在什么条件下成虚像？
2.像的大小：凸透镜在什么条件下成缩小的像？在什么条件下成放大的像？有没有缩小的虚像？
3.像的正倒：凸透镜在什么条件下成正立的像？在什么条件下成倒立的像？
4.当物体向凸透镜的焦点靠近时，像、像距是如何变化的？
想想议议：根据刚才的分析，凸透镜成放大的像时，物距和像距相比，哪个比较大？成缩小的像的时，物距和像距相比，哪个比较大？由此你可以得到什么结论？凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
成放大的像时，像距较大，成缩小的像时，物距较大。物距大于像距成缩小像，物距小于像距成放大像。没有正立的实像；没有倒立的虚像。
一倍焦距分虚实；二倍焦距分大小。虚像总是同侧正；实像总是异侧倒。实像：物近像远像变大；物远像近像变小。虚像：物近像近像变小；物远像远像变大。像的大小像距定；像儿跟着物体跑。
1.在照相机中，凸透镜成倒立、缩小的实像，像的位置在哪个范围内？物距与像距相比，哪个比较大？2.在投影仪中，凸透镜成倒立、放大的实像，像的位置在哪个范围内？物距与像距相比，哪个比较大？
对比凸透镜成像规律和照相机、投影仪、放大镜的成像特点，完成想想议议中的问题。
任务二 凸透镜成像的应用
1.某兴趣小组做“探究凸透镜成像规律”的实验。
将光屏放在像的一侧并左右移动，直接观察光屏上是否有像
2. 如图所示，在“探究凸透镜成像的规律”实验中，下列说法正确的是( )
3. 某同学在探究凸透镜成像规律时，把
蜡烛和凸透镜固定在如图所示位置，移动光具座上的光屏得到一清晰像（光屏未画出），则该透镜的焦距可能是 ( )
【点拨】由凸透镜成像规律可知，实像都是倒立的，由图可知，三次所成的像均是倒立的实像，故
6. 在探究凸透镜成像规律的实验中，如图所示，调整好蜡烛、凸透镜和光屏的
A. 因为是清晰的像，所以光在光屏上发生的是镜面反射B. 光屏上成的是烛焰倒立、缩小的像C. 若挡住凸透镜的下半部分，光屏上烛焰的像变得不完整D. 保持蜡烛和凸透镜的位置不变，换一个焦距更小的凸透镜，向右移动光屏，光屏上可再次成清晰的像
位置后，光屏上刚好得到了烛焰清晰的像（像未画出）。下列说法正确的是( )
