初中物理人教版八年级上册第五章 透镜及其应用第3节 凸透镜成像的规律评优课教学练习题习题ppt课件
展开

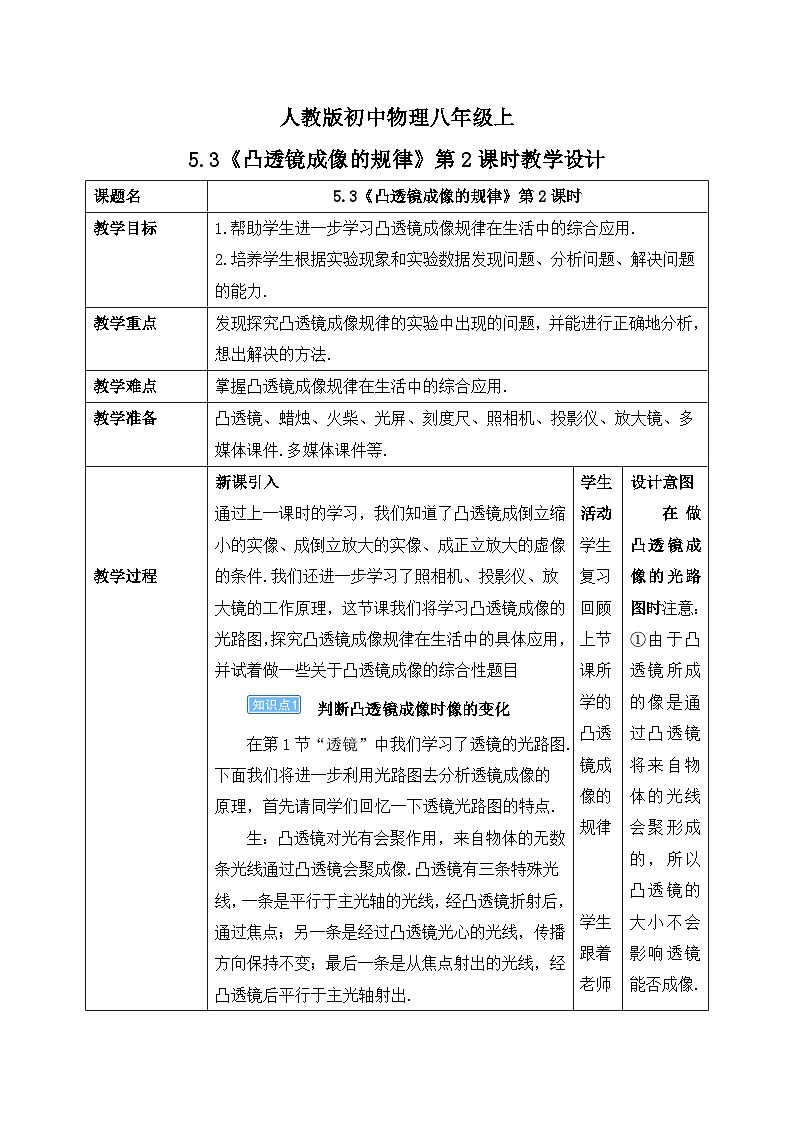

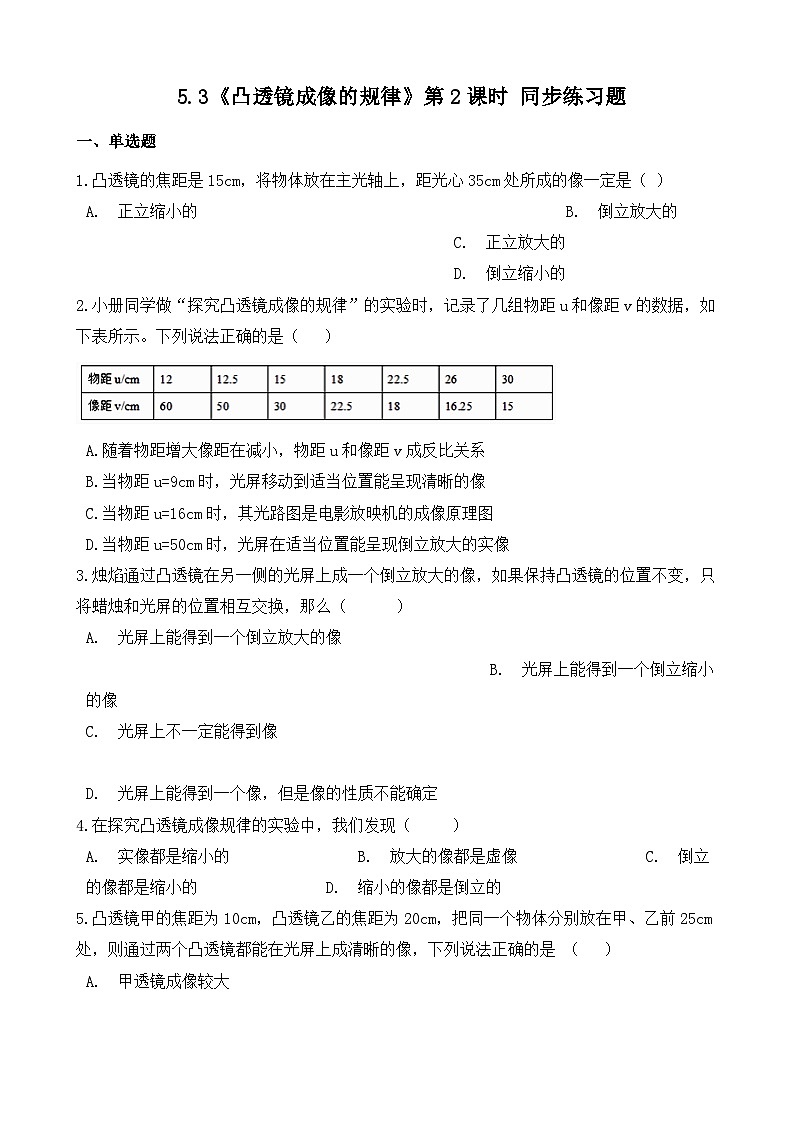

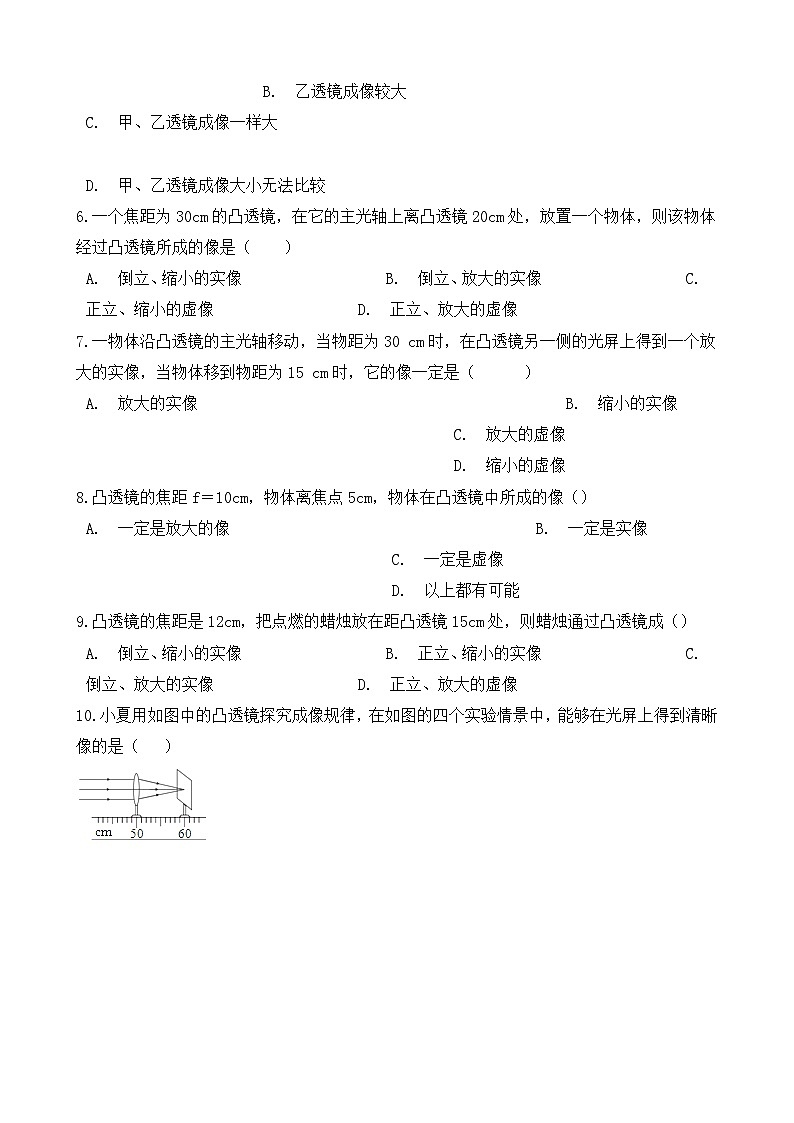

这是一份初中物理人教版八年级上册第五章 透镜及其应用第3节 凸透镜成像的规律评优课教学练习题习题ppt课件，文件包含53《凸透镜的成像规律》第2课时精品课件pptx、53《凸透镜成像的规律》第2课时教学设计docx、53《凸透镜的成像规律》第2课时同步练习题含参考答案与解析docx、53探究凸透镜成像的规律mp4等4份课件配套教学资源，其中PPT共41页， 欢迎下载使用。

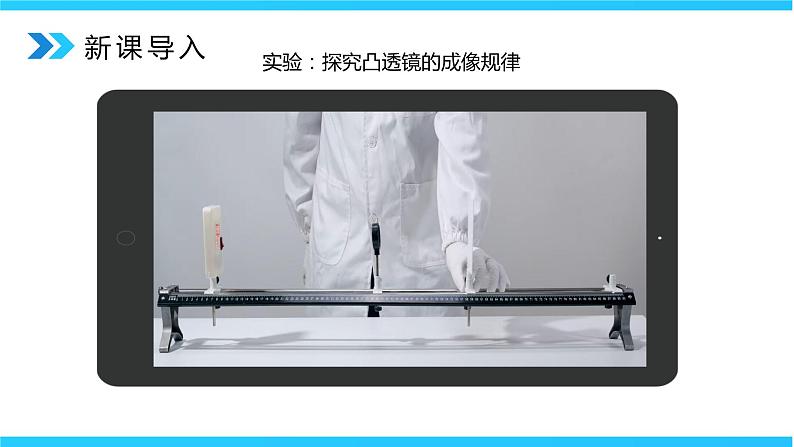

实验：探究凸透镜的成像规律
A dream need t wrk ut a summary reprt dream need t wrk ut a need t wrk ut a summary reprt summary.
判断凸透镜成像时像的变化

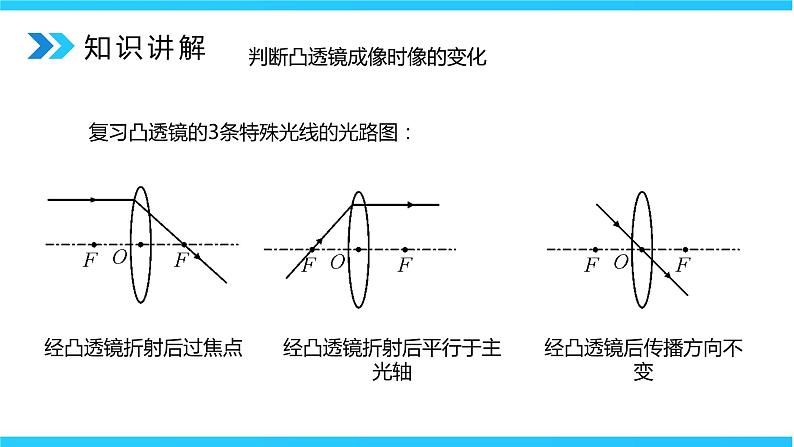

复习凸透镜的3条特殊光线的光路图：
经凸透镜折射后平行于主光轴
经凸透镜后传播方向不变

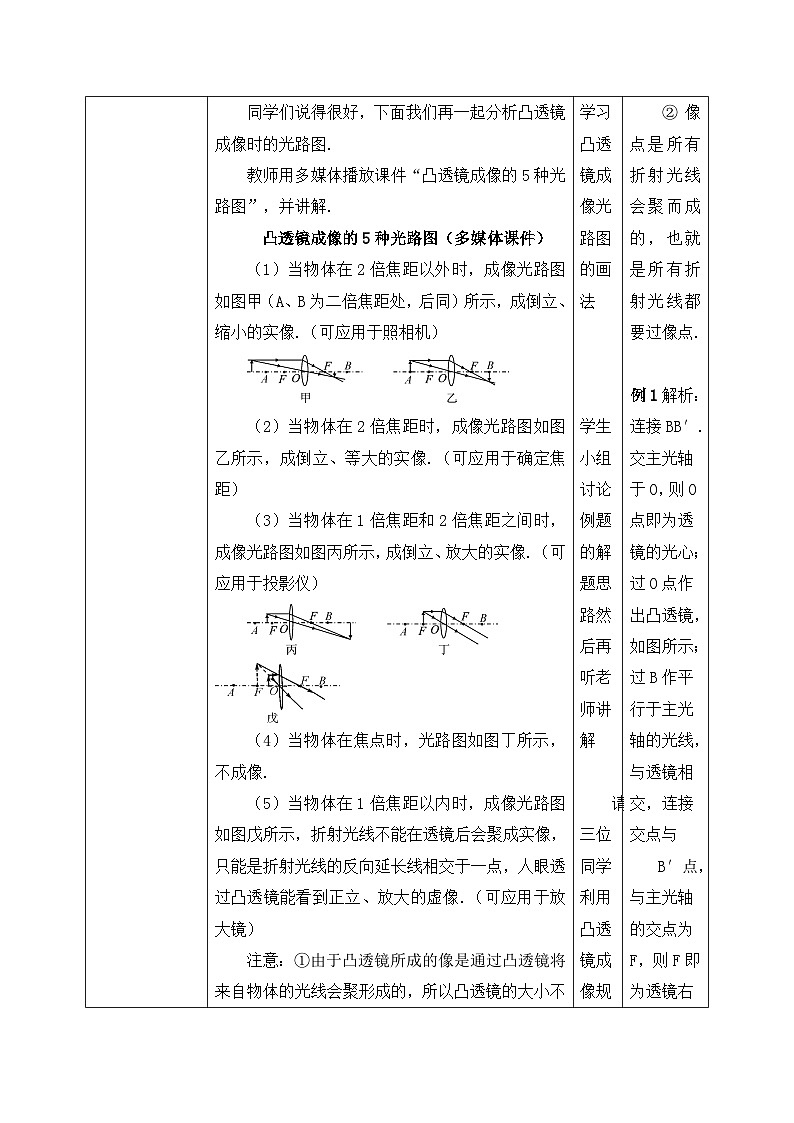

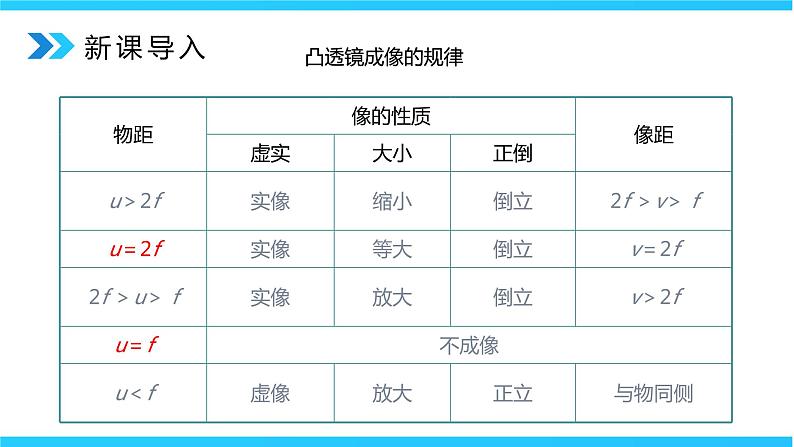

（1）当物体在2倍焦距以外时，成像光路图如下图所示（成倒立、缩小的实像.（可应用于照相机）
u＞2 f ，f
（2）当物体在2倍焦距时，成像光路图如下图乙所示，成倒立、等大的实像.（可应用于确定焦距）
成像光路：当u=2 f 时
u=2 f ，v=2f
成像光路：当f
成像光路：当u=f 时
（4）当物体在焦点时，光路图如图丁所示，不成像.
（5）当物体在1倍焦距以内时，成像光路图如下图所示，折射光线不能在透镜后会聚成实像，只能是折射光线的反向延长线相交于一点，人眼透过凸透镜能看到正立、放大的虚像.（可应用于放大镜）
成像光路：当u＜f 时
注意：①由于凸透镜所成的像是通过凸透镜将来自物体的光线会聚形成的，所以凸透镜的大小不会影响透镜能否成像.②像点是所有折射光线会聚而成的，也就是所有折射光线都要过像点.

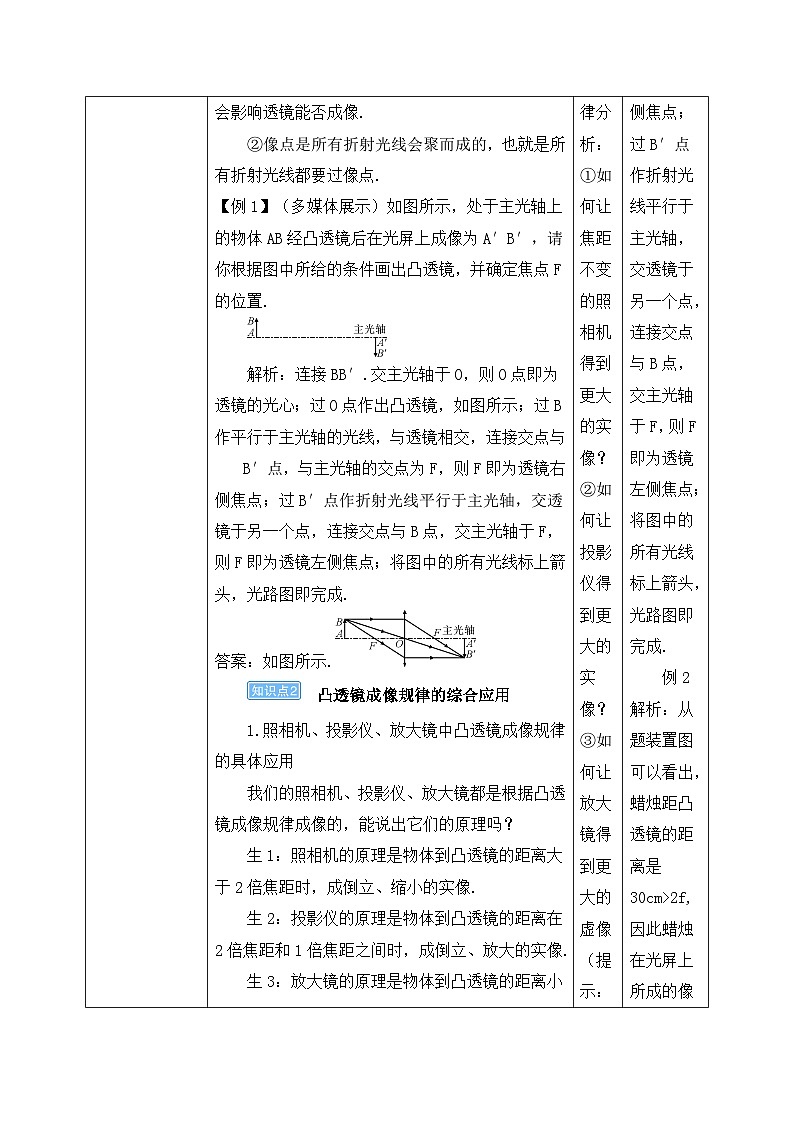

例1 如图所示，处于主光轴上的物体AB经凸透镜后在光屏上成像为A′B′，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.
解析：连接BB′.交主光轴于O，则O点即为透镜的光心；过O点作出凸透镜，如图所示；过B作平行于主光轴的光线，与透镜相交，连接交点与B′点，与主光轴的交点为F，则F 即为透镜右侧焦点；过B′点作折射光线平行于主光轴，交透镜于另一个点，连接交点与B点，交主光轴于F，则F即为透镜左侧焦点；将图中的所有光线标上箭头，光路图即完成.
我们的照相机、投影仪、放大镜都是根据凸透镜成像规律成像的，能说出它们的原理吗？
凸透镜成像规律的综合应用
1. 照相机、投影仪、放大镜中凸透镜成像规律的具体应用
照相机的原理是物体到凸透镜的距离大于2倍焦距时，成倒立、缩小的实像.
投影仪的原理是物体到凸透镜的距离在2倍焦距和1倍焦距之间时，成倒立、放大的实像.
放大镜的原理是物体到凸透镜的距离小于1倍焦距时，成正立、放大的虚像.
利用凸透镜成像规律分析：①如何让焦距不变的照相机得到更大的实像？
照相机中的凸透镜成实像是利用了u＞2f，f＜v＜2f，若要想得到更大的实像，就要利用“物近像远像变大，物远像近像变小”，即在凸透镜成实像时，随着物距减小，所成像变大，像距也跟着变大；反之随着物距增大，所成像变小，像距也跟着变小.因此我们要让照相机镜头靠近被照物体（缩小物距），同时加大镜头到底片的距离（增大像距）.
利用凸透镜成像规律分析：②如何让投影仪得到更大的实像？
投影仪中的凸透镜成实像是利用了f ＜u＜2f，v＞2f，若要得到更大的实像，利用“物近像远像变大，物远相近像变小”的原理，就要让投影仪的凸透镜靠近投影片（缩小物距），同时加大镜头到屏幕的距离（增大像距）.
利用凸透镜成像规律分析：③如何让放大镜得到更大的虚像
放大镜中的凸透镜成虚像是利用了u＜f，若要想得到更大的虚像，就要让放大镜远离物体（增大物距），同时物体的像也会远离放大镜（像距增大），但距离不能大于焦距，若物距大于焦距，则起不到放大镜的作用了.
例2 小丽组在探究凸透镜成像的规律时，使用的透镜焦距为10cm，他们把蜡烛和凸透镜分别放在如图所示位置，然后调节光屏至合适的位置，则显示出一个倒立、________（选填“放大”或“缩小”）的像，像的位置在60cm刻度处的_____侧（选填“左”或“右”）.在照相机和投影仪中，成像情况与此类似的是________.
2. 凸透镜成像规律的综合应用
例3 在“验证凸透镜成像规律”实验中，某小组同学利用焦距为10厘米的凸透镜、高为3厘米的发光体、光屏和光具座进行实验，将测得的物距u，像距v 以及所成像的高L 像分别记录在下表中.在验证得到凸透镜成实像的初步规律后，为了进一步研究，他们进行适量的运算，将结果分别记录在下表的后两列中.
（1）根据实验1~6的数据，分析比较像距v 随物距u 的变化情况及相关条件，可得出的初步结论是：凸透镜成像时，______________________________.
像距v随物距 u的减小而增大
（2）根据实验1~6的数据，分析比较像高L 像与v/u的变化情况及相关条件，可得出的初步结论是：凸透镜成实像时， _________________________________.
同一发光体，物高与像高的比值等于物距与像距的比值
（3）该小组同学继续利用表中的数据及相关条件，分析、归纳得出结论.①根据实验1~3的数据，分析比较物距变化量Δu与像距变化量Δv的大小关系及成像情况，可得出的初步结论是___________________________________.
当凸透镜成缩小实像时，Δu大于Δv
（3）该小组同学继续利用表中的数据及相关条件，分析、归纳得出结论.②根据实验1~6的数据，分析物距u变化时，L像、u+v的变化情况，可得出的初步结论是___________________________________________________________.
当凸透镜成实像时，物距u减小，像高L像增大，u+v先变小后变大
1. 在“探究凸透镜成像的规律”时，当烛焰离透镜13cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是（ ）A.4cm B.6cm C.7cm D.12cm
2.第一张照片变成了第二张照片，拍照的人是怎样做到的？
若想使底片上的像变大，应使相机靠近物体，同时使镜头远离底片（增大暗箱长度）.
3．（1）如图所示，把点燃的蜡烛放在___处，光屏上出现缩小的像，把点燃的蜡烛放在_____处，光屏上出现放大的像；放在_____处时，光屏上不会成像.（2）在物距不断减小的过程中，像距不断_____，像的大小不断______；当物距小于_________时，无论怎样移动光屏，都不能在光屏上得到烛焰的像.
4.某物理实验小组用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律.（1）如果凸透镜焦距为10cm，当透镜到蜡烛的距离为15cm时，移动光屏，在光屏上得到倒立的________的实像.
（2）当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到（ ）A.烛焰像的下半部分B.烛焰像的上半部分C.烛焰完整的像，像的亮度变暗D.烛焰完整的像，像的亮度不变
解析：当用遮光板挡住透镜的上半部分时，蜡烛烛焰发出的光仍有一部分通过凸透镜的下半部分成像.但由于通过凸透镜的光减少，所以成的像亮度变暗.
一倍焦距分虚实；二倍焦距分大小。实像总是异侧倒；物近像远像变大。虚像总是同侧正；物近像近像变小。像的大小像距定；像儿跟着物体跑。
1.一倍焦距分虚实，二倍焦距分大小。2.凸透镜所成的实像都是倒立的，虚像都是正立的
完成本节课后对应同步练习题
实验：探究凸透镜的成像规律
A dream need t wrk ut a summary reprt dream need t wrk ut a need t wrk ut a summary reprt summary.
判断凸透镜成像时像的变化
复习凸透镜的3条特殊光线的光路图：
经凸透镜折射后平行于主光轴
经凸透镜后传播方向不变
（1）当物体在2倍焦距以外时，成像光路图如下图所示（成倒立、缩小的实像.（可应用于照相机）
u＞2 f ，f
（2）当物体在2倍焦距时，成像光路图如下图乙所示，成倒立、等大的实像.（可应用于确定焦距）
成像光路：当u=2 f 时
u=2 f ，v=2f
成像光路：当f
成像光路：当u=f 时
（4）当物体在焦点时，光路图如图丁所示，不成像.
（5）当物体在1倍焦距以内时，成像光路图如下图所示，折射光线不能在透镜后会聚成实像，只能是折射光线的反向延长线相交于一点，人眼透过凸透镜能看到正立、放大的虚像.（可应用于放大镜）
成像光路：当u＜f 时
注意：①由于凸透镜所成的像是通过凸透镜将来自物体的光线会聚形成的，所以凸透镜的大小不会影响透镜能否成像.②像点是所有折射光线会聚而成的，也就是所有折射光线都要过像点.
例1 如图所示，处于主光轴上的物体AB经凸透镜后在光屏上成像为A′B′，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.
解析：连接BB′.交主光轴于O，则O点即为透镜的光心；过O点作出凸透镜，如图所示；过B作平行于主光轴的光线，与透镜相交，连接交点与B′点，与主光轴的交点为F，则F 即为透镜右侧焦点；过B′点作折射光线平行于主光轴，交透镜于另一个点，连接交点与B点，交主光轴于F，则F即为透镜左侧焦点；将图中的所有光线标上箭头，光路图即完成.
我们的照相机、投影仪、放大镜都是根据凸透镜成像规律成像的，能说出它们的原理吗？
凸透镜成像规律的综合应用
1. 照相机、投影仪、放大镜中凸透镜成像规律的具体应用
照相机的原理是物体到凸透镜的距离大于2倍焦距时，成倒立、缩小的实像.
投影仪的原理是物体到凸透镜的距离在2倍焦距和1倍焦距之间时，成倒立、放大的实像.
放大镜的原理是物体到凸透镜的距离小于1倍焦距时，成正立、放大的虚像.
利用凸透镜成像规律分析：①如何让焦距不变的照相机得到更大的实像？
照相机中的凸透镜成实像是利用了u＞2f，f＜v＜2f，若要想得到更大的实像，就要利用“物近像远像变大，物远像近像变小”，即在凸透镜成实像时，随着物距减小，所成像变大，像距也跟着变大；反之随着物距增大，所成像变小，像距也跟着变小.因此我们要让照相机镜头靠近被照物体（缩小物距），同时加大镜头到底片的距离（增大像距）.
利用凸透镜成像规律分析：②如何让投影仪得到更大的实像？
投影仪中的凸透镜成实像是利用了f ＜u＜2f，v＞2f，若要得到更大的实像，利用“物近像远像变大，物远相近像变小”的原理，就要让投影仪的凸透镜靠近投影片（缩小物距），同时加大镜头到屏幕的距离（增大像距）.
利用凸透镜成像规律分析：③如何让放大镜得到更大的虚像
放大镜中的凸透镜成虚像是利用了u＜f，若要想得到更大的虚像，就要让放大镜远离物体（增大物距），同时物体的像也会远离放大镜（像距增大），但距离不能大于焦距，若物距大于焦距，则起不到放大镜的作用了.
例2 小丽组在探究凸透镜成像的规律时，使用的透镜焦距为10cm，他们把蜡烛和凸透镜分别放在如图所示位置，然后调节光屏至合适的位置，则显示出一个倒立、________（选填“放大”或“缩小”）的像，像的位置在60cm刻度处的_____侧（选填“左”或“右”）.在照相机和投影仪中，成像情况与此类似的是________.
2. 凸透镜成像规律的综合应用
例3 在“验证凸透镜成像规律”实验中，某小组同学利用焦距为10厘米的凸透镜、高为3厘米的发光体、光屏和光具座进行实验，将测得的物距u，像距v 以及所成像的高L 像分别记录在下表中.在验证得到凸透镜成实像的初步规律后，为了进一步研究，他们进行适量的运算，将结果分别记录在下表的后两列中.
（1）根据实验1~6的数据，分析比较像距v 随物距u 的变化情况及相关条件，可得出的初步结论是：凸透镜成像时，______________________________.
像距v随物距 u的减小而增大
（2）根据实验1~6的数据，分析比较像高L 像与v/u的变化情况及相关条件，可得出的初步结论是：凸透镜成实像时， _________________________________.
同一发光体，物高与像高的比值等于物距与像距的比值
（3）该小组同学继续利用表中的数据及相关条件，分析、归纳得出结论.①根据实验1~3的数据，分析比较物距变化量Δu与像距变化量Δv的大小关系及成像情况，可得出的初步结论是___________________________________.
当凸透镜成缩小实像时，Δu大于Δv
（3）该小组同学继续利用表中的数据及相关条件，分析、归纳得出结论.②根据实验1~6的数据，分析物距u变化时，L像、u+v的变化情况，可得出的初步结论是___________________________________________________________.
当凸透镜成实像时，物距u减小，像高L像增大，u+v先变小后变大
1. 在“探究凸透镜成像的规律”时，当烛焰离透镜13cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是（ ）A.4cm B.6cm C.7cm D.12cm
2.第一张照片变成了第二张照片，拍照的人是怎样做到的？
若想使底片上的像变大，应使相机靠近物体，同时使镜头远离底片（增大暗箱长度）.
3．（1）如图所示，把点燃的蜡烛放在___处，光屏上出现缩小的像，把点燃的蜡烛放在_____处，光屏上出现放大的像；放在_____处时，光屏上不会成像.（2）在物距不断减小的过程中，像距不断_____，像的大小不断______；当物距小于_________时，无论怎样移动光屏，都不能在光屏上得到烛焰的像.
4.某物理实验小组用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律.（1）如果凸透镜焦距为10cm，当透镜到蜡烛的距离为15cm时，移动光屏，在光屏上得到倒立的________的实像.
（2）当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到（ ）A.烛焰像的下半部分B.烛焰像的上半部分C.烛焰完整的像，像的亮度变暗D.烛焰完整的像，像的亮度不变
解析：当用遮光板挡住透镜的上半部分时，蜡烛烛焰发出的光仍有一部分通过凸透镜的下半部分成像.但由于通过凸透镜的光减少，所以成的像亮度变暗.
一倍焦距分虚实；二倍焦距分大小。实像总是异侧倒；物近像远像变大。虚像总是同侧正；物近像近像变小。像的大小像距定；像儿跟着物体跑。
1.一倍焦距分虚实，二倍焦距分大小。2.凸透镜所成的实像都是倒立的，虚像都是正立的
完成本节课后对应同步练习题
