八年级上册（2024）凸透镜成像的规律导学案及答案

这是一份八年级上册（2024）凸透镜成像的规律导学案及答案，共6页。学案主要包含了实验器材，实验思路，实验过程，成像光路等内容，欢迎下载使用。
单元
五
科目
物理
年级
八年级
时间
教学内容

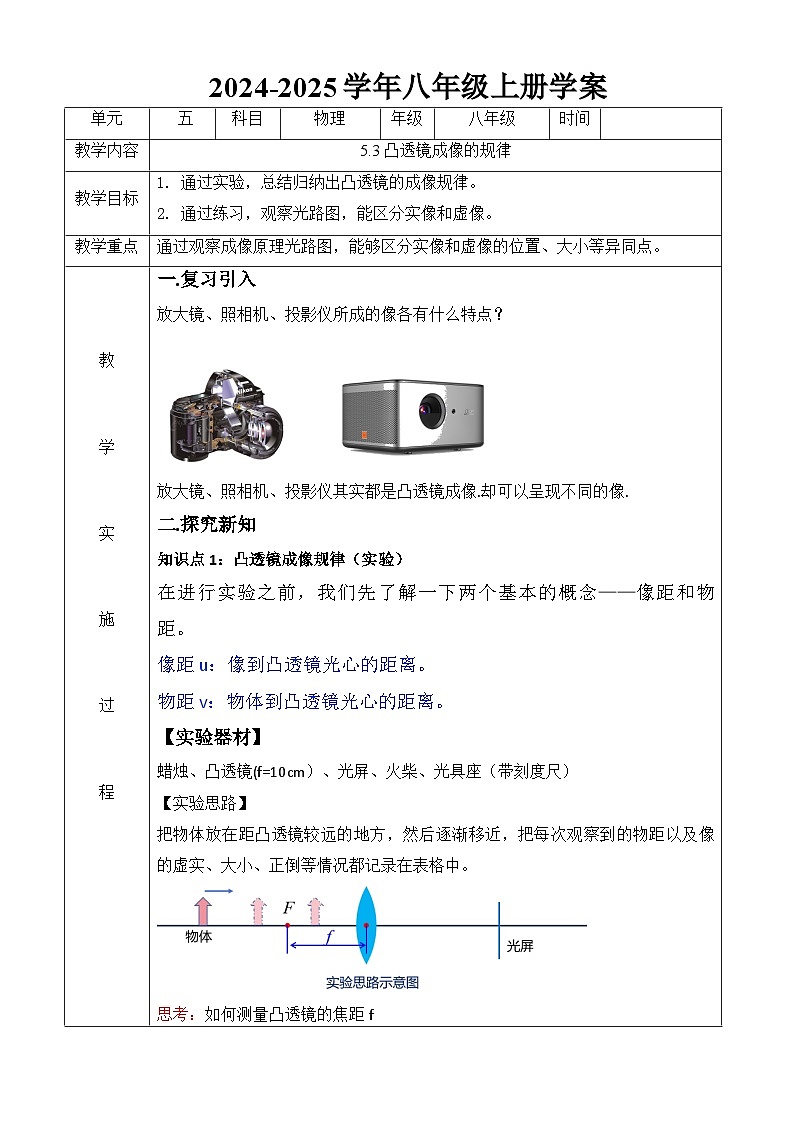

5.3 凸透镜成像的规律
教学目标
1. 通过实验，总结归纳出凸透镜的成像规律。
2. 通过练习，观察光路图，能区分实像和虚像。
教学重点
通过观察成像原理光路图，能够区分实像和虚像的位置、大小等异同点。

教
学
实
施
过
程
教
学
实
施
过
程

教
学
实
施
过
程
一.复习引入
放大镜、照相机、投影仪所成的像各有什么特点？
放大镜、照相机、投影仪其实都是凸透镜成像.却可以呈现不同的像.
二.探究新知
知识点1：凸透镜成像规律（实验）
在进行实验之前，我们先了解一下两个基本的概念——像距和物距。
像距u：像到凸透镜光心的距离。
物距v：物体到凸透镜光心的距离。
【实验器材】
蜡烛、凸透镜(f=10cm）、光屏、火柴、光具座（带刻度尺）
【实验思路】
把物体放在距凸透镜较远的地方，然后逐渐移近，把每次观察到的物距以及像的虚实、大小、正倒等情况都记录在表格中。
思考：如何测量凸透镜的焦距f

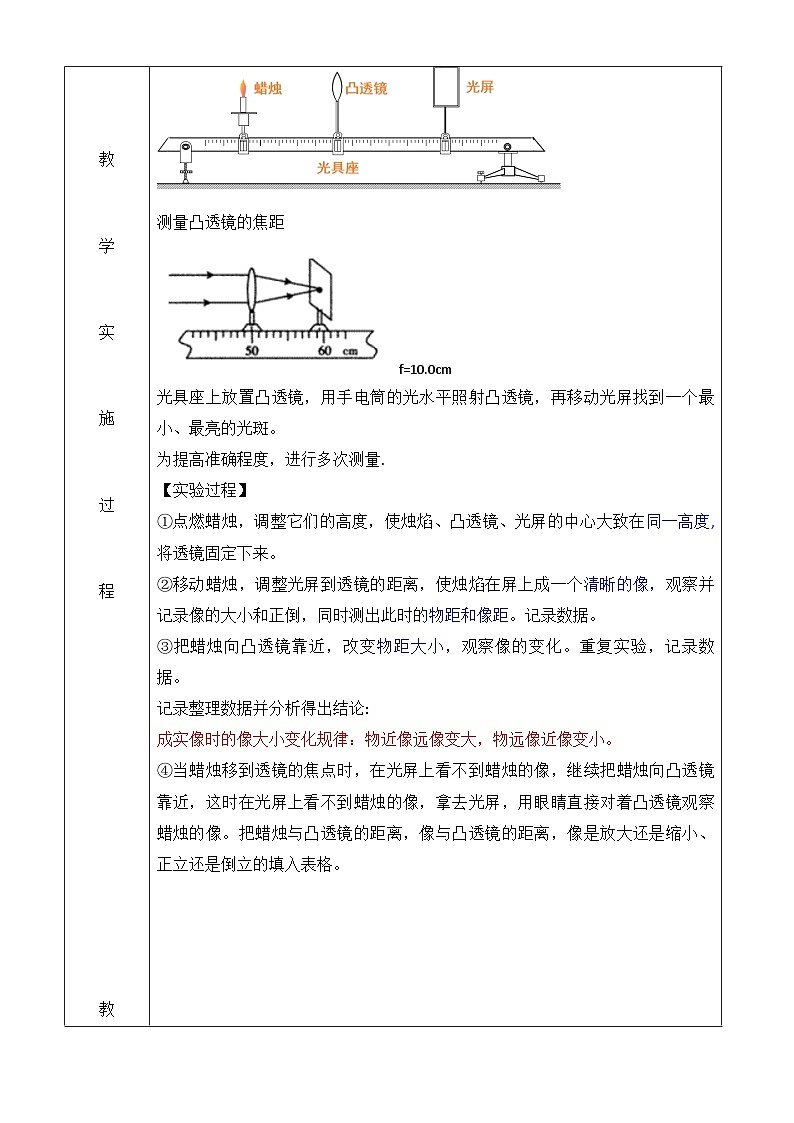

测量凸透镜的焦距
f=10.0cm
光具座上放置凸透镜，用手电筒的光水平照射凸透镜，再移动光屏找到一个最小、最亮的光斑。
为提高准确程度，进行多次测量.
【实验过程】
①点燃蜡烛，调整它们的高度，使烛焰、凸透镜、光屏的中心大致在同一高度,将透镜固定下来。
②移动蜡烛，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察并记录像的大小和正倒，同时测出此时的物距和像距。记录数据。
③把蜡烛向凸透镜靠近，改变物距大小，观察像的变化。重复实验，记录数据。
记录整理数据并分析得出结论:
成实像时的像大小变化规律：物近像远像变大，物远像近像变小。
④当蜡烛移到透镜的焦点时，在光屏上看不到蜡烛的像，继续把蜡烛向凸透镜靠近，这时在光屏上看不到蜡烛的像，拿去光屏，用眼睛直接对着凸透镜观察蜡烛的像。把蜡烛与凸透镜的距离，像与凸透镜的距离，像是放大还是缩小、正立还是倒立的填入表格。
【成像光路】
当u >2f 时，成倒立缩小实像，2f >v >f
当u =2f 时，成倒立等大实像，v =2f
当u=f时，不成像
当u＜f时，成正立放大虚像，v>u
归纳：凸透镜成像规律
u>2f 倒立缩小实像，物像异侧f
