初中物理人教版（2024）八年级上册（2024）凸透镜成像的规律教学课件ppt

这是一份初中物理人教版（2024）八年级上册（2024）凸透镜成像的规律教学课件ppt，共42页。PPT课件主要包含了致师生同学，学习目标，探究凸透镜成像的规律，凸透镜成像规律的应用，作图法探究成像规律，练习与应用，挑战自我活学活用，第6节提升训练等内容，欢迎下载使用。

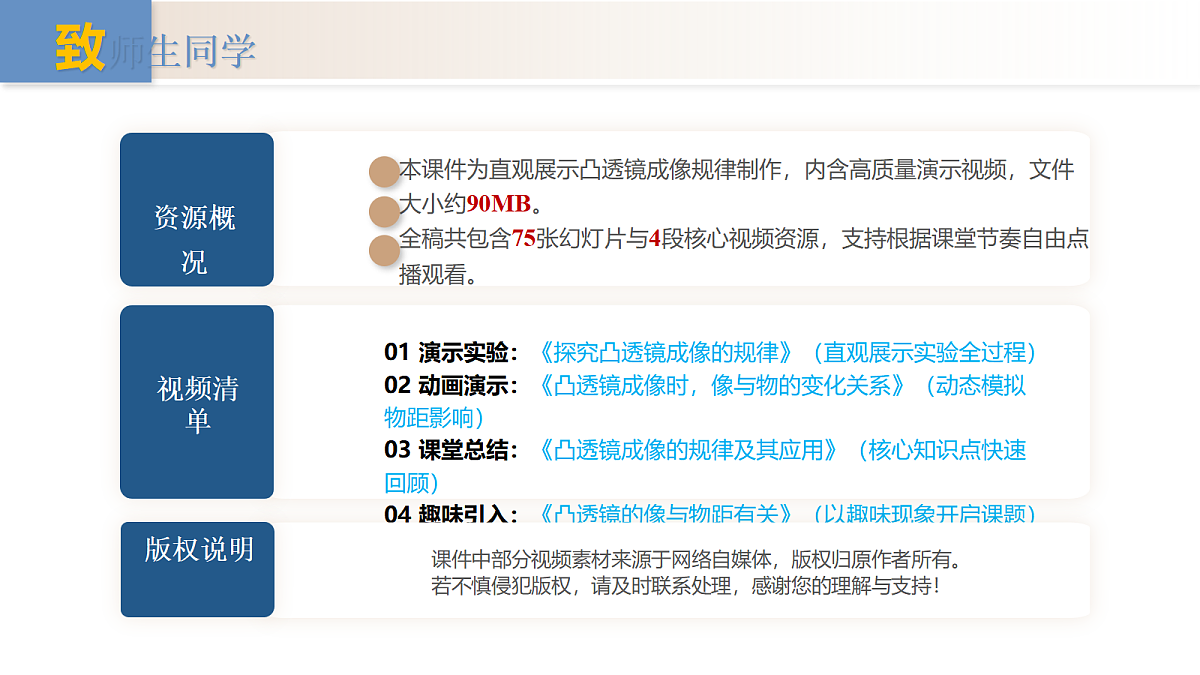

本课件为直观展示凸透镜成像规律制作，内含高质量演示视频，文件大小约90MB。全稿共包含75张幻灯片与4段核心视频资源，支持根据课堂节奏自由点播观看。
01 演示实验：《探究凸透镜成像的规律》（直观展示实验全过程）02 动画演示：《凸透镜成像时，像与物的变化关系》（动态模拟物距影响）03 课堂总结：《凸透镜成像的规律及其应用》（核心知识点快速回顾）04 趣味引入：《凸透镜的像与物距有关》（以趣味现象开启课题）
课件中部分视频素材来源于网络自媒体，版权归原作者所有。若不慎侵犯版权，请及时联系处理，感谢您的理解与支持！

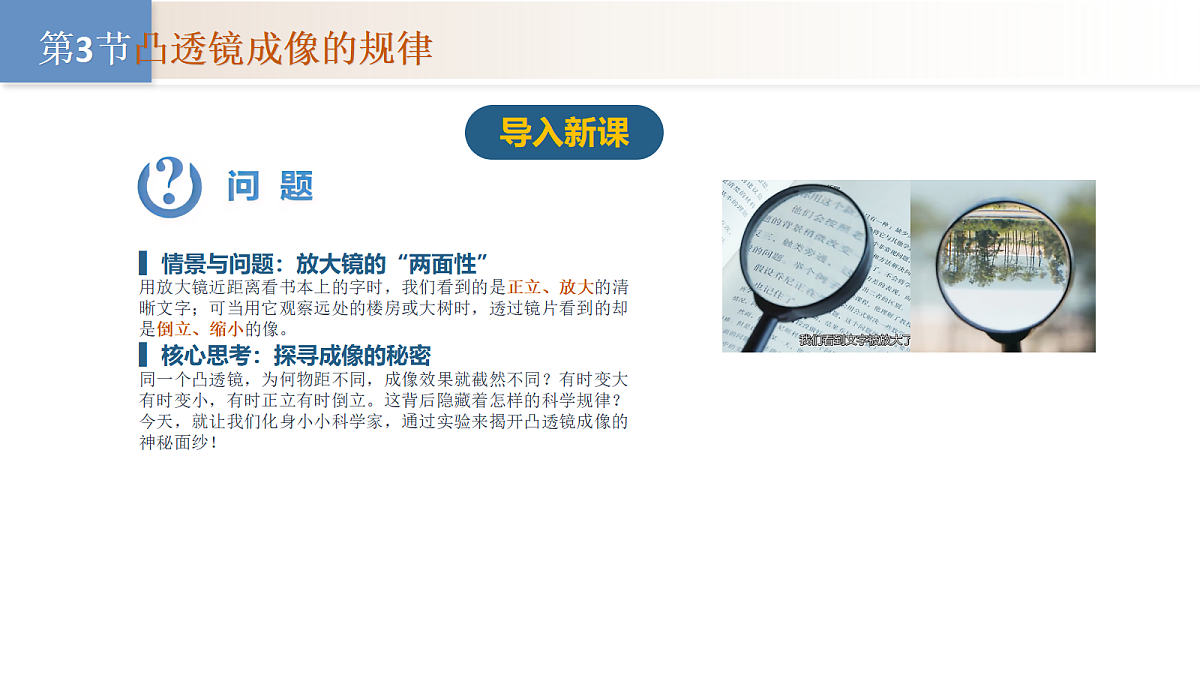

▌ 情景与问题：放大镜的“两面性”用放大镜近距离看书本上的字时，我们看到的是正立、放大的清晰文字；可当用它观察远处的楼房或大树时，透过镜片看到的却是倒立、缩小的像。▌ 核心思考：探寻成像的秘密同一个凸透镜，为何物距不同，成像效果就截然不同？有时变大有时变小，有时正立有时倒立。这背后隐藏着怎样的科学规律？今天，就让我们化身小小科学家，通过实验来揭开凸透镜成像的神秘面纱！

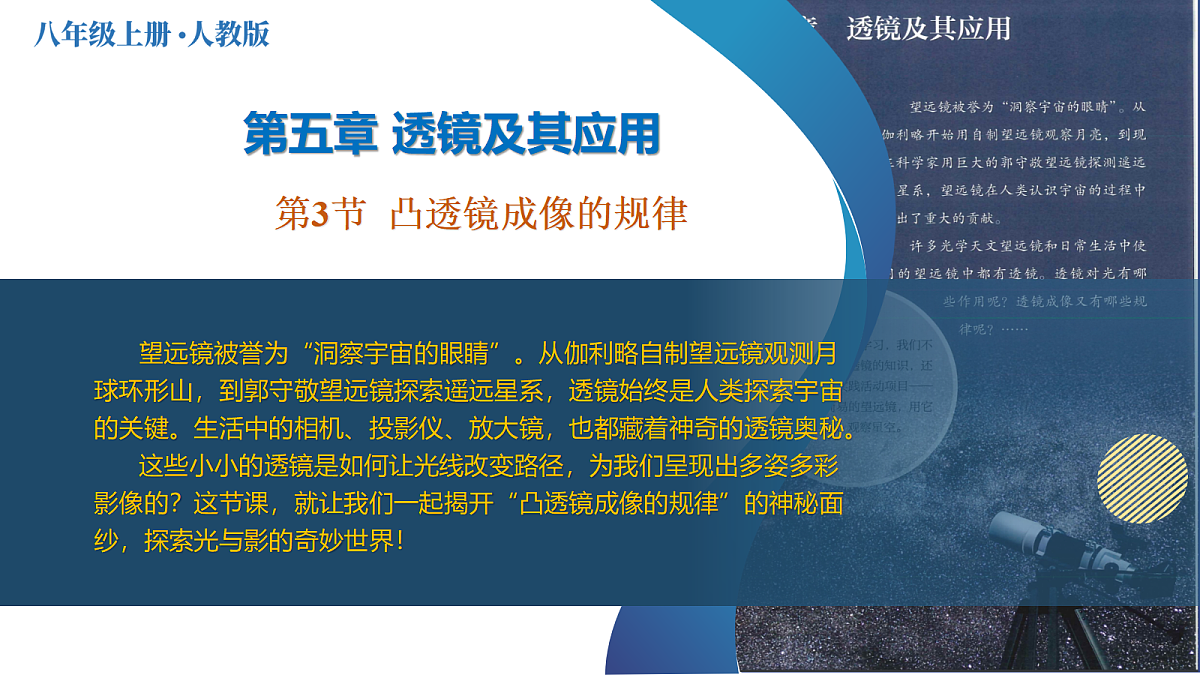

第3节凸透镜成像的规律

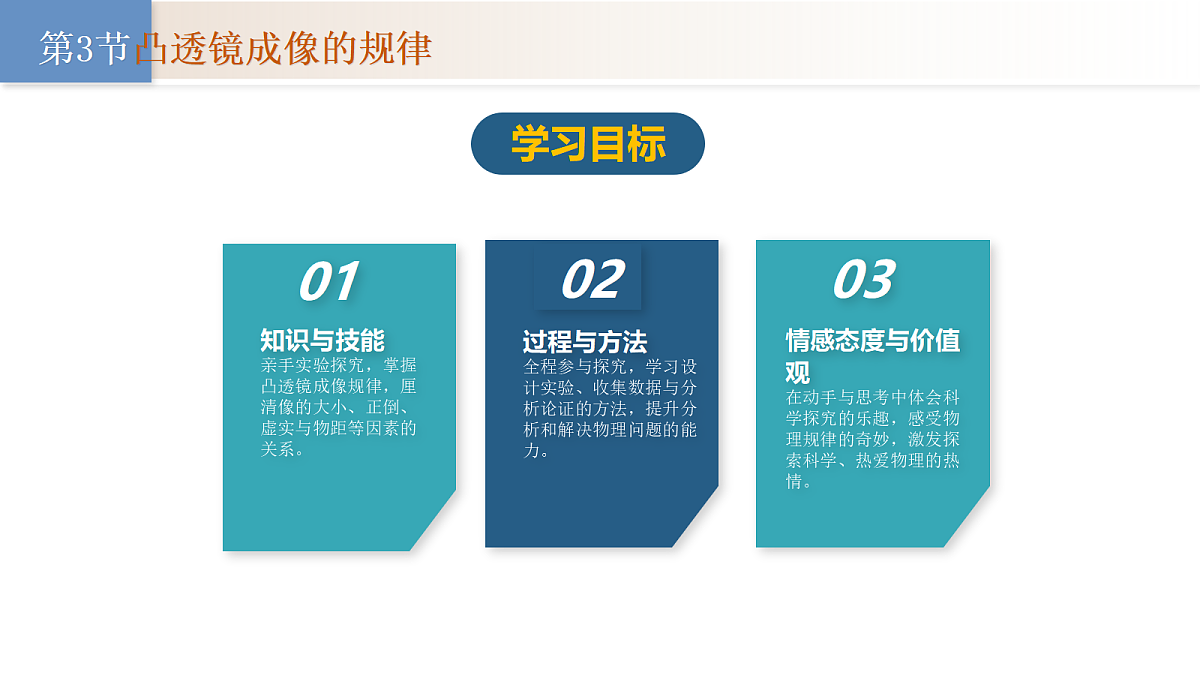

知识与技能亲手实验探究，掌握凸透镜成像规律，厘清像的大小、正倒、虚实与物距等因素的关系。
过程与方法全程参与探究，学习设计实验、收集数据与分析论证的方法，提升分析和解决物理问题的能力。
情感态度与价值观在动手与思考中体会科学探究的乐趣，感受物理规律的奇妙，激发探索科学、热爱物理的热情。
作图研究凸透镜成像规律

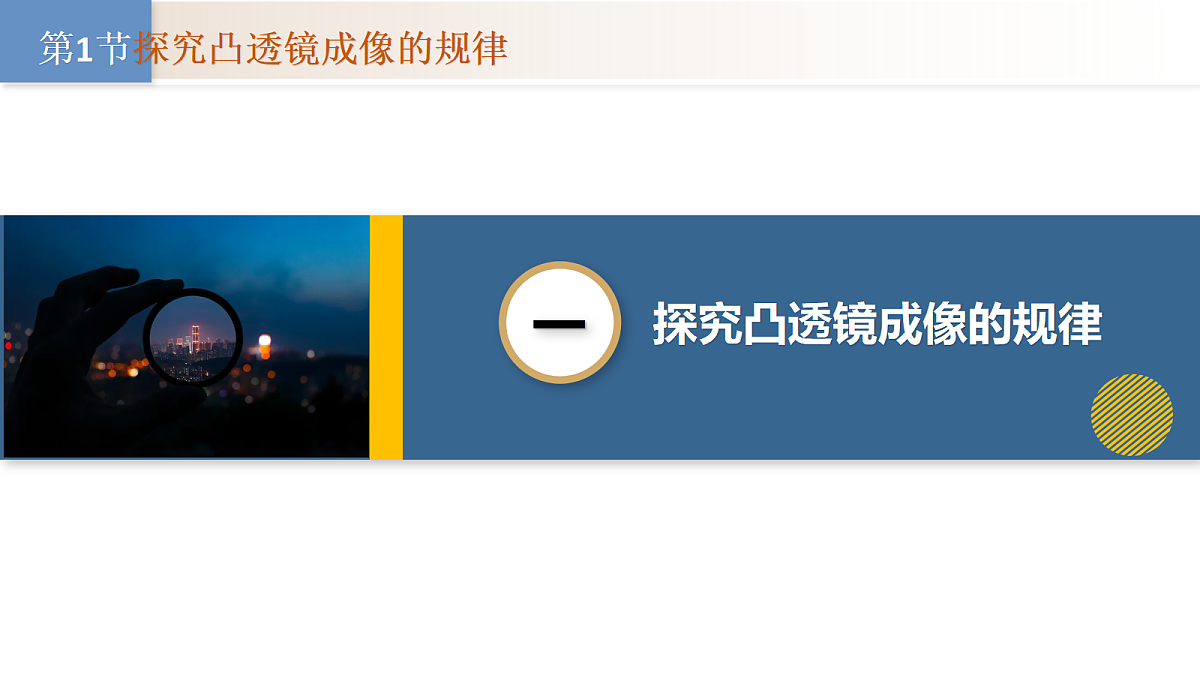

第1节探究凸透镜成像的规律

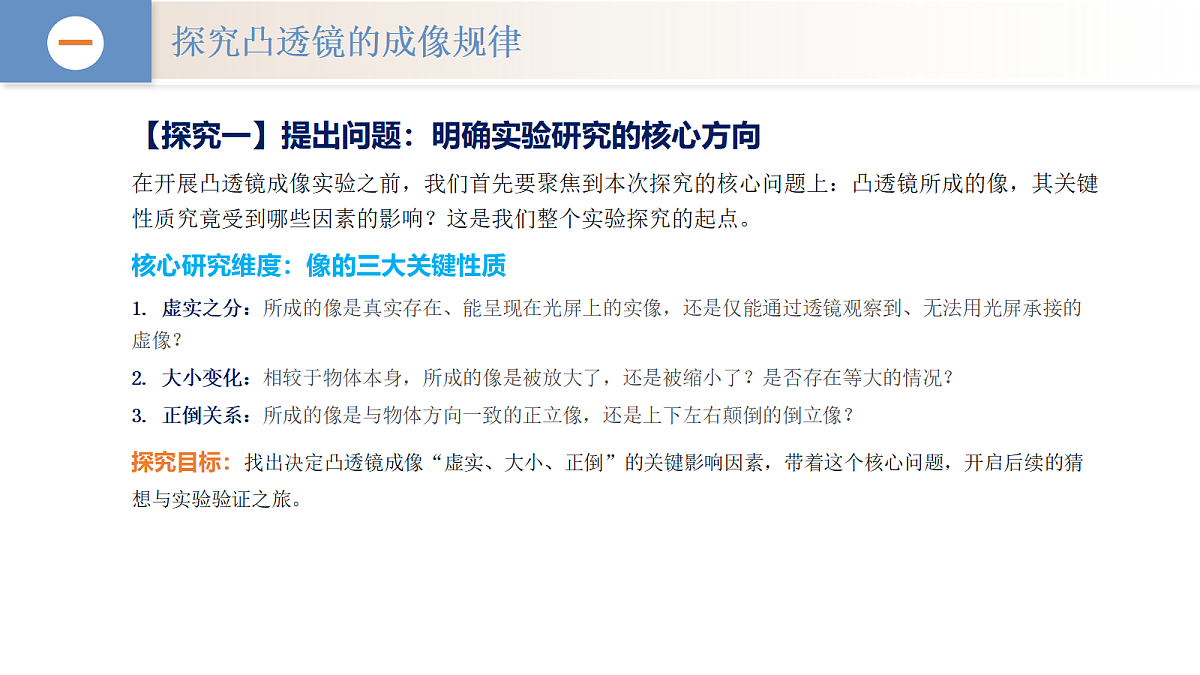

【探究一】提出问题：明确实验研究的核心方向在开展凸透镜成像实验之前，我们首先要聚焦到本次探究的核心问题上：凸透镜所成的像，其关键性质究竟受到哪些因素的影响？这是我们整个实验探究的起点。核心研究维度：像的三大关键性质1. 虚实之分：所成的像是真实存在、能呈现在光屏上的实像，还是仅能通过透镜观察到、无法用光屏承接的虚像？2. 大小变化：相较于物体本身，所成的像是被放大了，还是被缩小了？是否存在等大的情况？3. 正倒关系：所成的像是与物体方向一致的正立像，还是上下左右颠倒的倒立像？探究目标：找出决定凸透镜成像“虚实、大小、正倒”的关键影响因素，带着这个核心问题，开启后续的猜想与实验验证之旅。

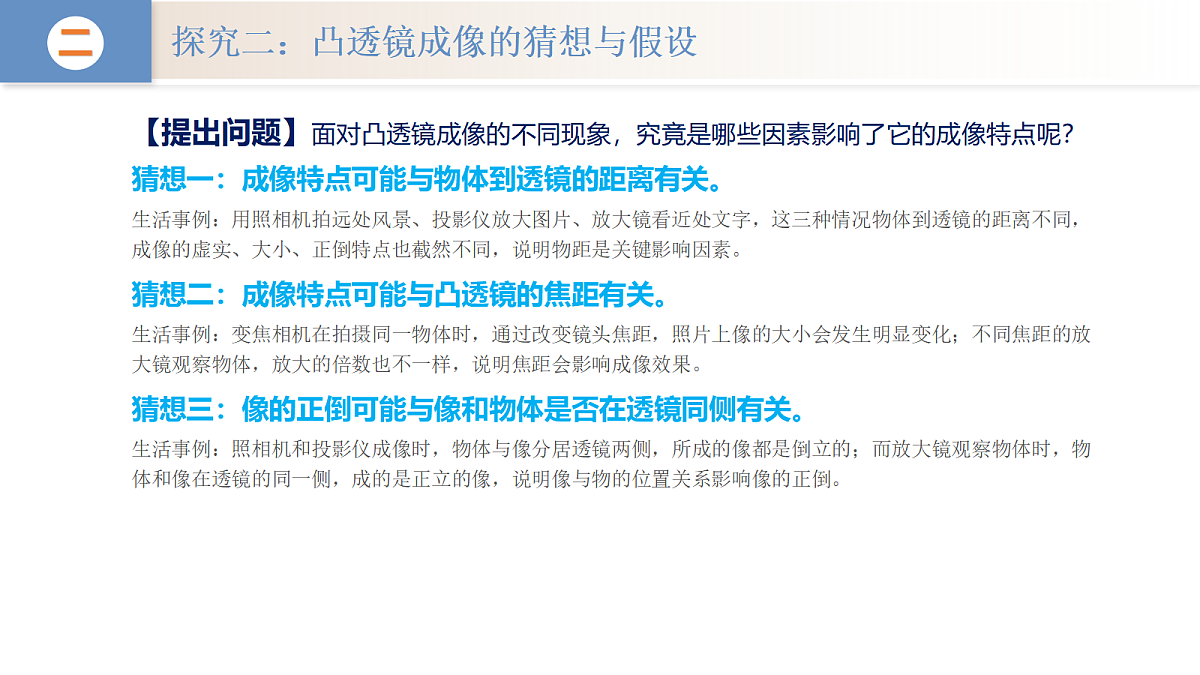

探究二：凸透镜成像的猜想与假设
【提出问题】面对凸透镜成像的不同现象，究竟是哪些因素影响了它的成像特点呢？猜想一：成像特点可能与物体到透镜的距离有关。生活事例：用照相机拍远处风景、投影仪放大图片、放大镜看近处文字，这三种情况物体到透镜的距离不同，成像的虚实、大小、正倒特点也截然不同，说明物距是关键影响因素。猜想二：成像特点可能与凸透镜的焦距有关。生活事例：变焦相机在拍摄同一物体时，通过改变镜头焦距，照片上像的大小会发生明显变化；不同焦距的放大镜观察物体，放大的倍数也不一样，说明焦距会影响成像效果。猜想三：像的正倒可能与像和物体是否在透镜同侧有关。生活事例：照相机和投影仪成像时，物体与像分居透镜两侧，所成的像都是倒立的；而放大镜观察物体时，物体和像在透镜的同一侧，成的是正立的像，说明像与物的位置关系影响像的正倒。
【探究三】设计实验 · 先搞懂几个概念
① 物距 (u)：指的是物体到透镜光心的距离，是实验中首要测量的基础物理量。② 像距 (v)：指的是像到透镜光心的距离，反映了成像位置与透镜的空间关系。③ 焦距 (f)：是焦点到凸透镜光心的距离，是凸透镜本身的固有光学属性。
在设计实验之前，我们必须先学会几个重要的物理术语，这是我们交流和记录的基础。
【探究三】设计实验 · 我们的实验思路
【核心猜想】凸透镜所成像的虚实、大小、正倒等性质，主要与物距（u）有关。▍实验核心思路：控制变量法01. 固定透镜参数：选用焦距已知的凸透镜（如f=10cm），实验过程中保持透镜的焦距不变，聚焦研究单一变量的影响。02. 主动改变物距：将物体（蜡烛）从距离透镜较远处开始，缓慢向透镜方向移动，持续改变物距u，模拟不同的成像场景。03. 捕捉清晰像点：每次改变物距后，移动光屏的位置，直至光屏上呈现出最清晰的像，确保观察到的像具备代表性。04. 记录关键数据：仔细观察并记录像的性质（虚实、大小、正倒），同时精确测量并记录对应的物距u和像距v的数值。05. 分析归纳规律：将多组实验数据整理成表格，对比分析物距变化与像的性质变化之间的关联，从而归纳总结出凸透镜的成像规律。
【探究三】设计实验 · 实验器材准备
01 / 核心器材“武器库”解析
① 光具座（实验平台）：带有刻度尺的专用实验支架，可精准调节并测量物体、透镜、光屏三者间的距离，保证实验在同一直线上进行。② 凸透镜（实验核心）：选用焦距已知的凸透镜作为成像元件（如f=10cm），是决定成像性质的关键“主角”。③ 光源与光屏（成像系统）：用蜡烛或LED灯模拟物体发出光线；光屏用于承接实像，观察像的大小、倒正及清晰程度。
? 光具座作用提供稳定的实验轨道，刻度尺能直观读取物距(u)和像距(v)的数值，确保三者共轴等高，减少实验误差。
? 核心主角：透镜使用焦距确定的凸透镜（如10cm），它对光线起会聚作用。实验中需固定在光具座中央，作为成像的关键部件。
? 成像配套组件光源（蜡烛/LED）替代物体发光；光屏用于承接实像。注意：虚像无法在光屏上呈现，只能通过透镜直接观察。
【探究三】设计实验 · 认识光具座
光具座是光学实验中用于探究凸透镜成像规律的核心器材，它能帮助我们精准控制和测量实验中的关键距离，为实验的准确性提供保障。01. 核心结构：稳定且精密的实验基础主要由一根带有精确刻度尺的长导轨和若干可滑动的支架构成。导轨的刻度值清晰，支架能灵活移动并固定，确保实验器材的位置可调节、可固定。02. 实验作用：灵活调整器材相对位置可将蜡烛（物）、凸透镜、光屏分别固定在支架上，通过沿导轨滑动支架，能便捷地改变三者之间的距离，满足探究不同物距下成像特点的实验需求。03. 读数功能：精准测量物距与像距读取各支架在刻度尺上对应的示数，通过计算示数差，就能准确得出物体到凸透镜的距离（物距）以及像到凸透镜的距离（像距），是量化实验数据的关键。
【探究三】设计实验 · 准备记录数据
实验条件：凸透镜的焦距f= 10 cm
? 物距 u：物体到凸透镜光心的距离，实验中需要用刻度尺准确测量。
? 像的性质：观察光屏成像情况，记录像的虚实、大小（放大/缩小）和正倒状态。
? 像距 v：光屏上成清晰像时，光屏到凸透镜光心的距离，需同步记录。
【探究四】实验过程 · 第一步：调整高度
（1）关键动作：调节高度
操作步骤：点燃蜡烛（或开启光源），缓慢调节凸透镜和光屏的支架高度，确保三者位置相对稳定。调节目标：使烛焰的中心、凸透镜的光心、光屏的中心（简称“三心”），在实验装置中大致处于同一水平高度。
核心原理解析凸透镜成像是光的折射现象，光线通过光心传播方向不变。只有“三心共高”，才能保证烛焰发出的光线经凸透镜折射后，成像的主光轴与光屏平面垂直。
实验目的与意义确保蜡烛的像能够完整、清晰地成在光屏的中央位置，避免像偏上或偏下导致无法观察测量，是保证后续成像规律探究实验数据准确的前提条件。
口诀记忆烛焰透镜光屏心三者调到同一高像在屏中才完整实验观察更清晰
探究四：实验过程 · u > 2f 的成像规律
凸透镜焦距参数f= 10 cm (2f=20cm)
操作步骤：① 固定凸透镜于光具座50cm刻度处；② 将蜡烛置于30cm刻度处，确保物距u > 2f（u=30cm > 20cm）；③ 缓慢移动光屏，直至光屏上呈现出烛焰最清晰的像，观察并记录像的特征与相关数据。核心现象：光屏承接的像为倒立、缩小的实像，像距v=15cm，处于一倍焦距与二倍焦距之间（f < v < 2f），此为照相机的成像原理。
【操作步骤】将蜡烛向透镜方向移动至物距u=2f（即20cm，如蜡烛在30cm刻度、透镜在50cm刻度处）；缓慢移动光屏，直至光屏上呈现出最明亮、最清晰的烛焰像。【核心现象】此时光屏上出现的像为倒立、等大的实像，经测量像距v也恰好等于20cm（即v=2f），这是实像大小变化的关键分界点。
凸透镜焦距f=10 cm
【探究四】实验过程 · 第四步：f < u < 2f 的成像情况
操作步骤：将蜡烛移至一倍焦距和二倍焦距之间（如35cm刻度处，u=15cm），缓慢移动光屏，直至在光屏上找到最清晰的像，观察并记录像的性质。关键现象：光屏上呈现出清晰的像，像的大小、正倒状态发生明显变化，像距随之改变，需精准测量像距数值并对比焦距关系。
01. 物距条件物距 u = 15 cm，恰好满足 f < u < 2f 的实验设定，处于一倍焦距与二倍焦距区间内。
02. 成像性质观察到的像为倒立、放大的实像，这是投影仪、幻灯机的核心成像原理。
03. 像距特征测量得像距 v = 30 cm，像距大于二倍焦距（v > 2f），像距显著大于物距。
结论总结：当物体位于凸透镜一倍焦距和二倍焦距之间时，成倒立、放大的实像，且像距大于二倍焦距，这是实像由缩小变放大的关键分界点。
【探究四】实验过程 · 第五步：u = f 的成像情况01 / 核心操作步骤将蜡烛移动到离透镜一倍焦距的位置（u = f），例如将蜡烛固定在光具座40cm刻度处（对应物距u=10cm）；保持透镜位置不变，在透镜另一侧反复移动光屏，尝试寻找清晰的像，观察光屏上的变化。02 / 实验现象观察当物距 u = 10 cm（等于焦距）时，无论怎样移动光屏，都无法在光屏上看到清晰的烛焰像，只能观察到一个大小不确定、边缘模糊的圆形光斑，且光斑的亮度会随光屏移动发生变化，但始终无法汇聚成实像。03 / 实验结论总结当物体位于凸透镜的焦点上（u = f）时，光线经过凸透镜折射后会变成平行光射出，平行光无法在光屏上汇聚成实像，因此此时凸透镜不成像。
【探究四】实验过程 · 第六步：u < f 的成像探究
01 / 核心操作：将物体置于一倍焦距以内继续将蜡烛向凸透镜方向移动，使物距小于一倍焦距（u < f）。例如，把蜡烛放置在光具座45cm刻度处，此时物距u=5cm（假设透镜在50cm处），保持透镜和光屏位置不变，观察成像情况。02 / 关键观察：光屏与肉眼视角的差异首先观察光屏：无论怎样移动光屏，都无法在光屏上承接清晰的像，说明此时没有实像生成。移走光屏后，从光屏一侧透过凸透镜向蜡烛方向看去，能清晰观察到物体所成的像。03 / 实验结论：放大镜的成像原理（u < f）当物距小于一倍焦距时，凸透镜成正立、放大的虚像，且像与物体在凸透镜的同一侧。该虚像无法被光屏承接，只能通过肉眼透过透镜观察，这正是生活中放大镜的工作原理。
得出结论 · 凸透镜成像规律大总结！
01 / 核心规律：物距决定成像特性
关键分界：一倍/二倍焦距
实验参考焦距 f = 10 cm
动态规律（成实像时）：物近像远像变大，物远像近像变小。（物像同向移动，像的大小随像距变化）
记忆口诀：一倍焦距分虚实，二倍焦距分大小；实像倒立异侧倒，虚像正立同侧正。
第3节凸透镜成像规律的应用
01. 照相机的奥秘利用“物距大于二倍焦距时，成倒立、缩小的实像”的规律。镜头相当于凸透镜，胶片相当于光屏，拍摄远景时镜头后缩，近景时镜头前伸。
02. 投影仪的原理依据“物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像”工作。通过调节镜头与投影片的距离，以及投影仪到屏幕的距离，获得清晰放大的像。
03. 放大镜的应用利用“物距小于一倍焦距时，成正立、放大的虚像”的特点。放大镜实质是短焦距的凸透镜，物体越靠近焦点，所成的虚像就越大。
应用一：照相机的成像原理
01. 核心构造：镜头即凸透镜照相机的镜头相当于一个凸透镜，来自物体的光经过镜头后会聚在感光元件（如胶片、CCD/CMOS）上，从而记录下影像信息。02. 成像条件与特点（u > 2f）拍摄景物时，物体距离镜头非常远，满足物距大于二倍焦距（u > 2f）的条件。此时在感光元件上会形成一个倒立、缩小的实像，这是照相机成像的核心规律。03. “调焦”的物理本质日常拍摄远近不同的物体时，我们调节相机“焦距”，实质是调节镜头到底片（感光元件）的距离（像距v），使不同物距的物体都能在感光元件上成清晰的像，这一过程就是改变像距以适配物距的变化。
【核心应用：投影仪的成像奥秘】01. 基础原理：镜头即凸透镜投影仪的核心成像部件是镜头，其本质就是一个凸透镜，光线经过透镜折射后在光屏上成像。02. 关键条件：物距的控制 (f < u < 2f)投影片（物体）放置在镜头下方较近的位置，严格满足“物距在一倍焦距和二倍焦距之间”的条件，这是投影仪成像的关键前提。03. 成像特点：倒立、放大的实像根据凸透镜成像规律，此时光线通过透镜折射后，会在远处的屏幕上汇聚形成一个倒立且放大的实像，能让观众清晰看到画面细节。04. 趣味解惑：屏幕上的图像为何是正的？虽然凸透镜成的像是倒立的，但我们在放置投影片时，是将其“倒着”放入投影仪的，经过透镜的折射成像后，屏幕上呈现的就变成了正立的图像。
应用三：放大镜的成像原理
【核心定义：放大镜的本质】放大镜是一个短焦距的凸透镜，是凸透镜成像规律在生活中最常见的直接应用之一。【关键成像条件：物距与焦距的关系】使用时，必须将观察的物体放置在放大镜的焦点以内，满足核心条件u < f（u为物距，f为焦距），这是放大镜成像的前提。【成像特点总结】透过透镜观察时，我们能看到物体正立、放大的虚像，且像与物体在凸透镜的同一侧，这与照相机、投影仪的成像特点形成鲜明对比。【重要注意事项】放大镜所成的像是虚像，它是由折射光线的反向延长线会聚而成的，因此不能被光屏承接，只能通过人眼透过透镜直接观察，这是虚像最显著的特征。
第3节作图研究凸透镜成像规律
引言：除了动手实验探究凸透镜成像的特点，我们还可以通过“作图法”来理论研究和预测成像情况。作图法的核心关键在于掌握三条经过凸透镜的特殊光线，利用这些光线的传播规律，我们就能清晰画出任意物距下的成像光路图，直观分析像的位置、大小和虚实属性。
作图研究 · 三条特殊光线
01. 平行于主光轴的光线光线特征：入射光线平行于凸透镜的主光轴；折射规律：经过凸透镜折射后，光线将通过焦点射出，这是凸透镜的会聚作用体现。02. 经过焦点的入射光线光线特征：入射光线从凸透镜的焦点出发（或指向焦点）射向透镜；折射规律：经过凸透镜折射后，光线将平行于主光轴传播，是第一条光线的逆过程。03. 经过光心的入射光线光线特征：入射光线穿过凸透镜的光心（透镜的中心位置）；折射规律：光线的传播方向不发生改变，沿直线传播。核心作图方法：确定物体AB的像时，只需从端点A发出任意两条特殊光线，找到折射后的交点A'即为A的像；同理确定B的像B'，连接A'B'即可得到物体完整的像。
四、课堂总结：凸透镜成像核心知识回顾
01. 夯实基础：掌握三个核心概念明确物距(u)、像距(v)、焦距(f)的定义，这是分析凸透镜成像规律的基本前提，是理解后续成像条件的关键基石。02. 核心规律：牢记成像的三种关键情况u > 2f→ 倒立、缩小、实像（对应应用：照相机）；f < u < 2f→ 倒立、放大、实像（对应应用：投影仪）；u < f→ 正立、放大、虚像（对应应用：放大镜）。03. 动态变化：理解“物像移动”的口诀逻辑成实像时遵循“物近像远像变大，物远像近像变小”的规律；物距与像距变化方向一致，像的大小随像距变化而改变，这是调节成像效果的核心依据。04. 知识拓展：作图与应用的结合熟练运用三条特殊光线（平行于主光轴、过光心、过焦点）进行成像作图，将理论规律与照相机、投影仪、放大镜的实际应用场景结合，加深对成像本质的理解。
【题目情境】在天安门广场某处，某同学想拍摄天安门城楼的全景，但发现在该位置无论如何调节相机，都只能从观景框中看到城楼的一部分。【核心问题】应如何操作，才能拍摄到天安门城楼的全景？请结合凸透镜成像规律说明具体理由。【解决方案与原理分析】方法：该同学应向后退（增大相机与人（天安门城楼）之间的距离，即增大物距），同时调节相机使镜头后缩（减小镜头到底片的距离，即减小像距）。原理：根据凸透镜成实像的规律：物距增大，像距减小，像也变小。通过增大物距、减小像距，使天安门城楼在底片上成的像变小，从而能让整个城楼的像进入相机的取景框，拍摄到全景。
▍思路分析：取景问题的核心逻辑现象是“只能看到城楼一部分”，说明相机感光元件上的像太大了，目标是让像缩小以容纳全景。依据凸透镜成像规律“物远像近像变小”，要实现像变小，需同步调整物距与像距：增大物距，同时减小像距。
解决方案与原理：①向后退：让拍摄者远离城楼，增大物距(u)；②调镜头：缩短相机暗箱长度，减小像距(v)。根据成像规律，物距增大、像距减小，像随之变小，从而使整个城楼完整进入取景框，成功拍摄全景。
引言：基础知识我们已经掌握了，现在来挑战几道更有趣的题目，看看谁能举一反三，灵活运用！通过这些进阶练习，我们将进一步巩固所学，探索知识在不同场景下的应用，真正做到学以致用。
提升训练 · 凸透镜成像匹配问题
【典型题目】如图记录了三次改变物距的成像情况，请用A'、B'、C'分别对应标出物体在位置A、B、C时所成的像。【核心思路解析】根据凸透镜成像规律，物距与像距、像的大小变化呈对应关系：物距越大，像距越小，像越小；物距越小，像距越大，像越大。结合物体位置的远近差异，匹配对应像的大小与位置特征。【答题要点提示】1. 先判断物体A、B、C的物距范围（如A在2倍焦距外，B在1-2倍焦距间，C在1倍焦距内）；2. 结合成像规律确定像的性质（实/虚、放大/缩小、正立/倒立）；3. 按照“物远像近像变小，物近像远像变大”的规律，完成A→A'、B→B'、C→C'的一一对应标注。
提升训练·成像规律解析
核心考点：凸透镜成像规律的物像对应关系本题通过改变物体位置（A、B、C三点），考察不同物距区间下像的大小、倒正变化规律。需明确物距与焦距的关系是判断成像性质的关键依据。
A点(u>2f)：物距最远，成倒立、缩小的实像，对应右侧最小的像A′；B点(u=2f)：物距为2倍焦距，成倒立、等大的实像，对应右侧中等大小的像B′；C点(f 2f，即焦距f < 0.5m。结合选项，只有B选项符合“凸透镜+焦距小于0.5m”的条件。
提升训练 · 题目2解析
01. 核心原理判断 & 成像条件分析摄像机镜头利用凸透镜成倒立、缩小实像的原理工作，因此直接排除凹透镜选项（C、D）。已知人脸到镜头的物距 u = 1m，要成缩小实像，必须满足凸透镜成像规律：u > 2f
02. 焦距计算与答案锁定将 u = 1m 代入不等式得：1m > 2f，解得焦距范围f < 0.5m。对比选项，仅 B 选项的 0.1m 满足该条件，故正确答案为 B。
▍ 关键考点回顾凸透镜成实像的规律中，当物距大于二倍焦距时，成倒立、缩小的实像，这是照相机、摄像机的核心工作原理。解题的关键在于准确提取物距数值，并建立正确的不等式关系求解焦距范围。
▍ 避坑指南容易混淆的误区是将“缩小实像”的条件记为 f < u < 2f（这是放大实像的条件）。此外，计算时要注意单位统一，避免因单位换算错误导致结果偏差。牢记：摄像机/照相机 → 倒立缩小实像 → u > 2f。
六、提升训练 · 题目3
【题目情景】如图所示为某同学用放大镜观察挂图上的昆虫的情景，结合凸透镜成像规律，判断下列说法的正误。A.此时人眼看到的是昆虫正立、放大的实像。B.此时人眼到放大镜的距离一定小于焦距。C.放大镜成像是因为光通过放大镜时发生了折射。D.该现象的成像原理与投影仪的成像原理相同。【解析思路】放大镜实质是凸透镜，利用光的折射成像；当物距小于一倍焦距时，成正立、放大的虚像，像与物在透镜同侧，这是放大镜的原理。投影仪利用的是物距在一倍焦距和二倍焦距之间成倒立放大实像的原理。人眼看到的是虚像，人眼到镜的距离与焦距无直接限制（关键是物距小于焦距）。正确答案：C
提升训练 · 题目3解析
核心考点：放大镜成像原理（凸透镜成像规律）本题围绕放大镜的成像特点展开，重点考查对凸透镜成虚像条件、原理及与投影仪成像区别的理解，需逐一辨析选项细节。
【A错误】放大镜成的是正立、放大的虚像，并非实像，实像需光屏承接，虚像只能用眼睛看。【B错误】成像条件是“物体到放大镜的距离小于一倍焦距”，与人眼的位置无关，人眼可在任意位置观察虚像。【D错误】放大镜(u
