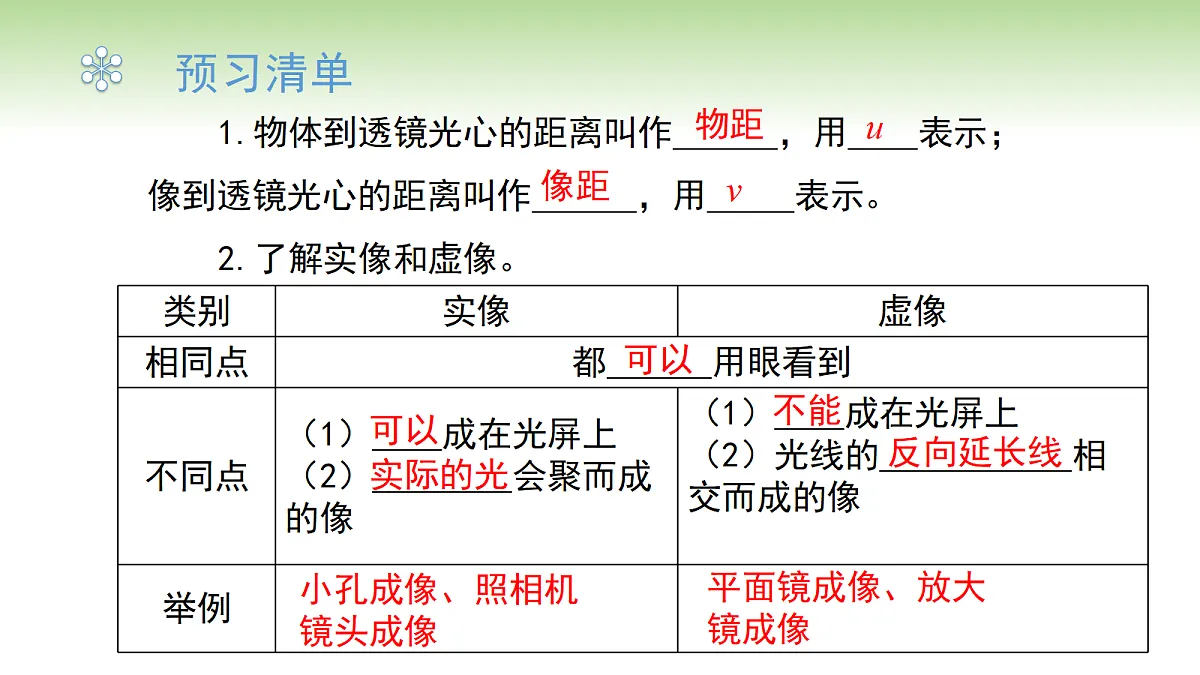

1.物体到透镜光心的距离叫作 ，用 表示；像到透镜光心的距离叫作 ，用 表示。2.了解实像和虚像。
小孔成像、照相机镜头成像
平面镜成像、放大镜成像

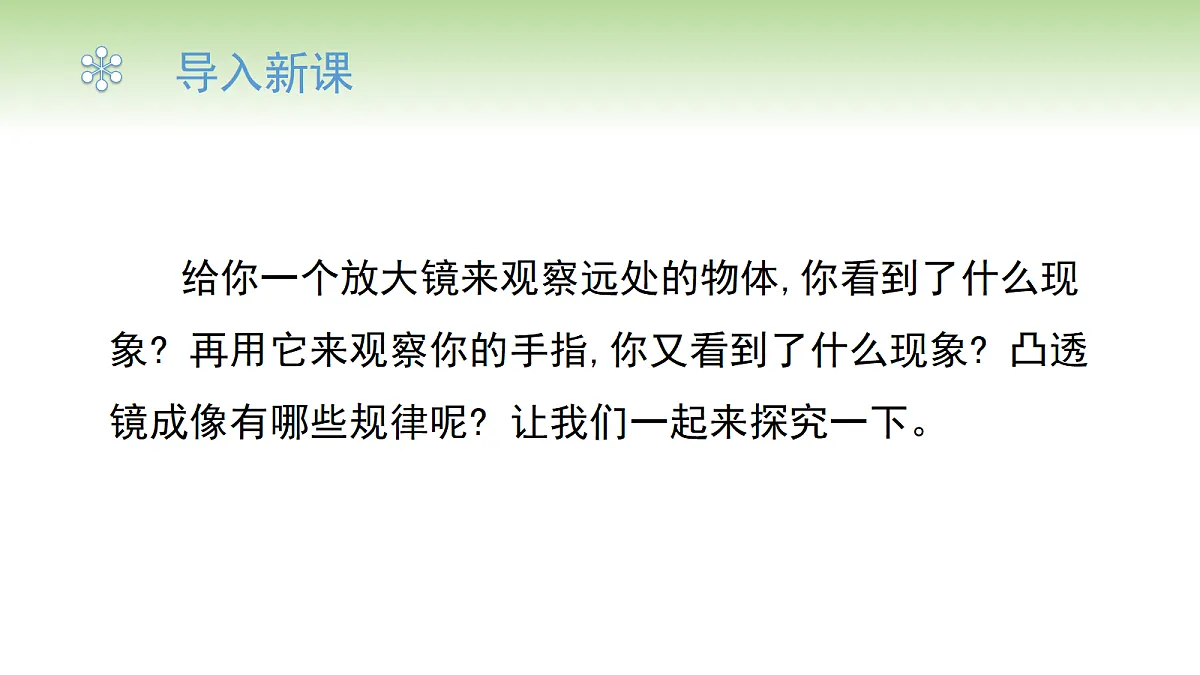

给你一个放大镜来观察远处的物体,你看到了什么现象? 再用它来观察你的手指,你又看到了什么现象? 凸透镜成像有哪些规律呢? 让我们一起来探究一下。

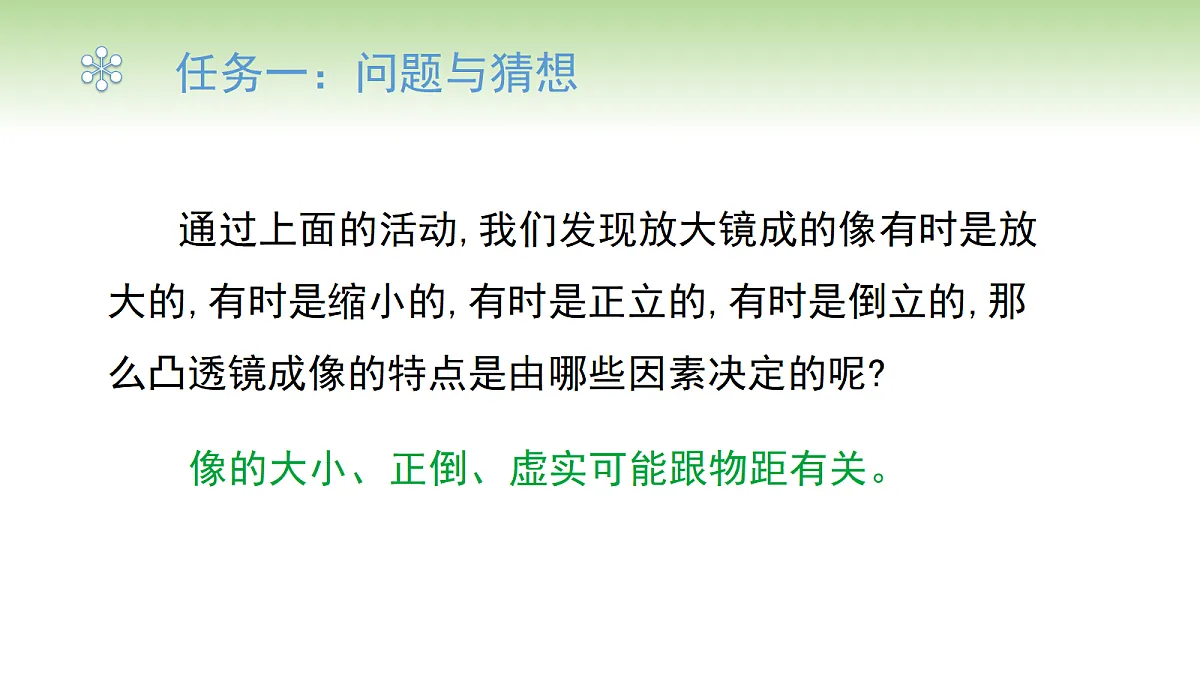

通过上面的活动,我们发现放大镜成的像有时是放大的,有时是缩小的,有时是正立的,有时是倒立的,那么凸透镜成像的特点是由哪些因素决定的呢?
像的大小、正倒、虚实可能跟物距有关。

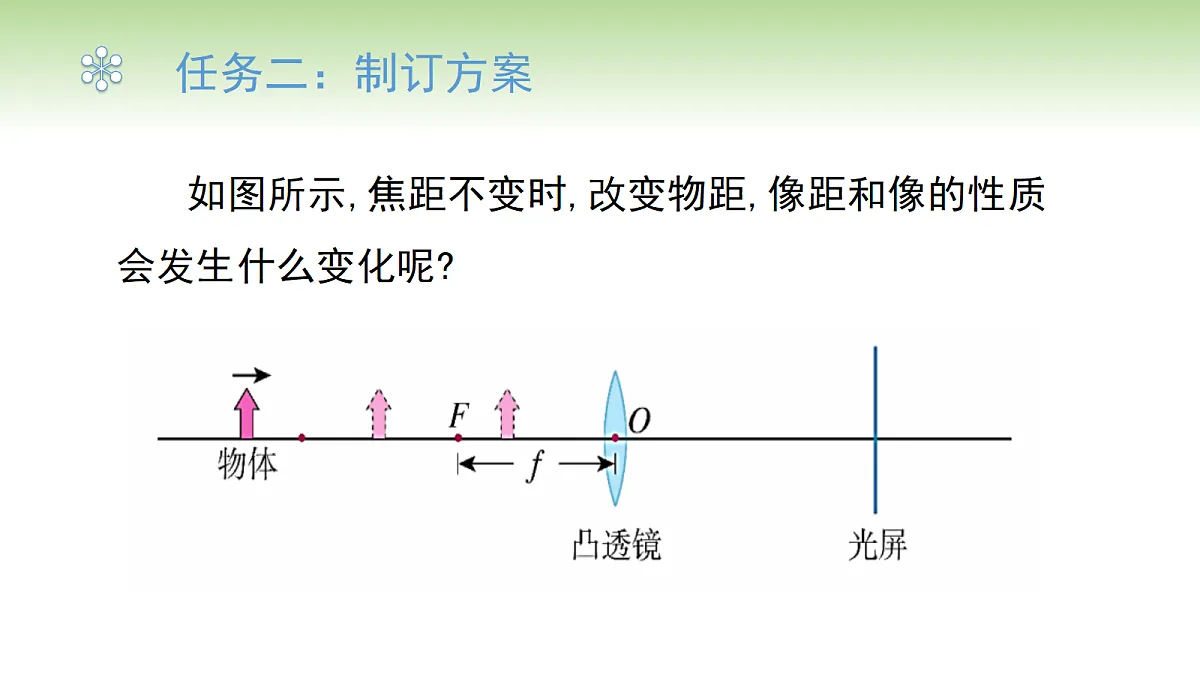

如图所示,焦距不变时,改变物距,像距和像的性质会发生什么变化呢?

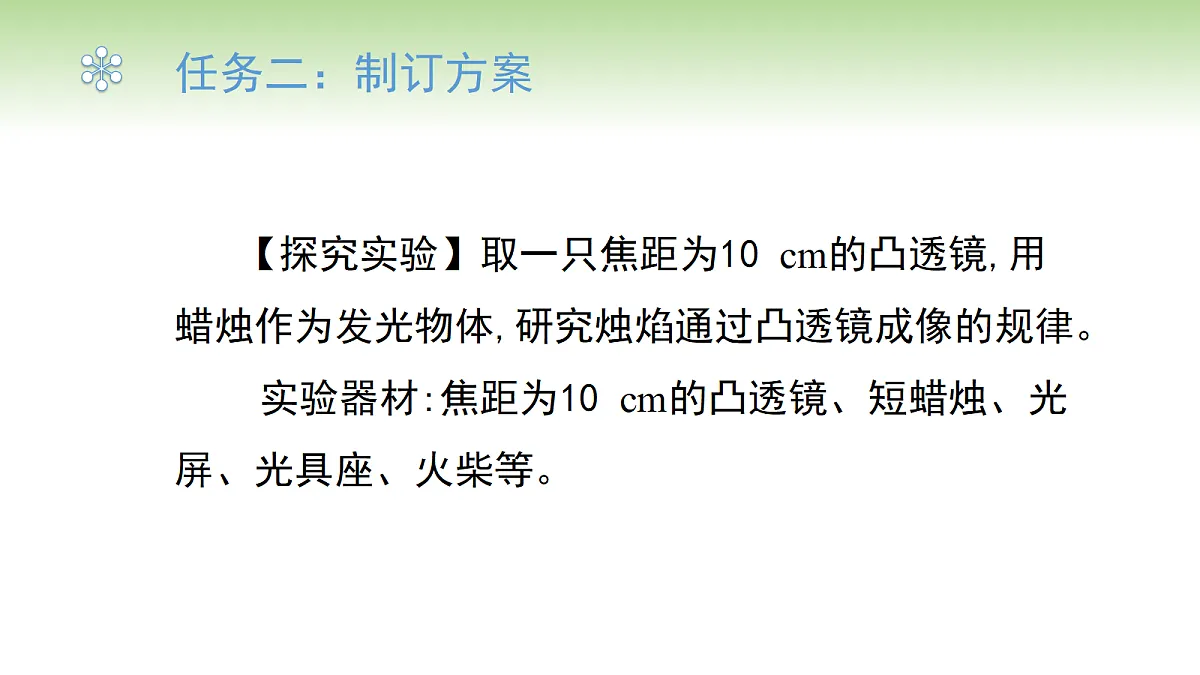

【探究实验】取一只焦距为10 cm的凸透镜,用蜡烛作为发光物体,研究烛焰通过凸透镜成像的规律。 实验器材:焦距为10 cm的凸透镜、短蜡烛、光屏、光具座、火柴等。

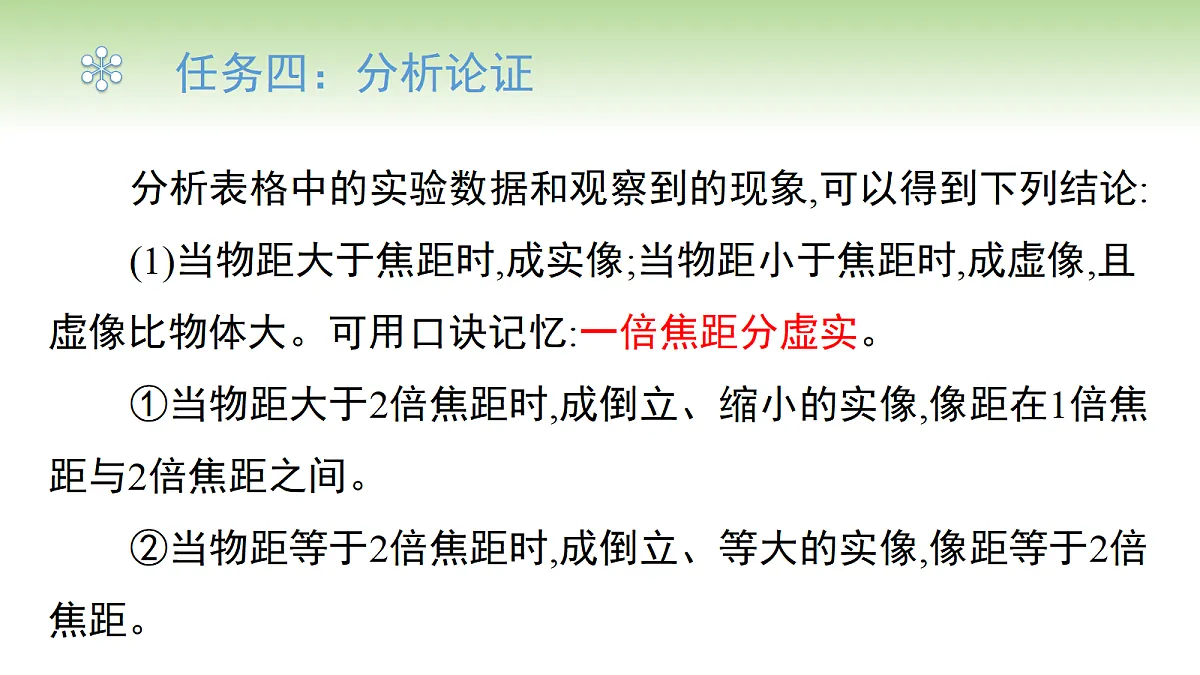

分析表格中的实验数据和观察到的现象,可以得到下列结论: (1)当物距大于焦距时,成实像;当物距小于焦距时,成虚像,且虚像比物体大。可用口诀记忆:一倍焦距分虚实。 ①当物距大于2倍焦距时,成倒立、缩小的实像,像距在1倍焦距与2倍焦距之间。 ②当物距等于2倍焦距时,成倒立、等大的实像,像距等于2倍焦距。
③当物距在1倍焦距与2倍焦距之间时,成倒立、放大的实像,像距大于2倍焦距。④当物距等于1倍焦距时,不成像。⑤当物距小于1倍焦距时,成正立、放大的虚像。(2)当成虚像时,物和像左右、上下都不变;当成实像时,物和像左右、上下都颠倒。
(3)凸透镜成的实像都是倒立的,成的虚像都是正立的。成的虚像都是放大的,且物体越靠近焦点,所成的像越大;成实像时,既有放大的也有缩小的,还有等大的。(4)实像和物体位于凸透镜异侧,虚像和物体位于凸透镜同侧。
(5)物体沿主光轴移动时,像与物体移动的方向一致。成实像时,物距变小,像距变大,像也变大。可用口诀记忆:物近像远像变大。(6)当物距大于2倍焦距时,所成的像是缩小的;当物距小于2倍焦距时,所成的像是放大的。可用口诀记忆:2倍焦距分大小。
思考：用焦距不同的凸透镜做实验所得到的结论相同吗? 你还发现了哪些新的问题?你在做实验的时候有没有发现下述情况:(1)有没有光屏上始终找不到像的情况?(2)凸透镜被挡住一半时,成像的情况有何变化?(3)当凸透镜成倒立、放大的实像时,保持凸透镜不动,把物体和光屏对调,光屏上还能成清晰的像吗? 像有什么特点?
1.物距大于2倍焦距(u>2f )时,凸透镜成倒立、缩小的实像,此时像距大于1倍焦距小于2倍焦距( f
