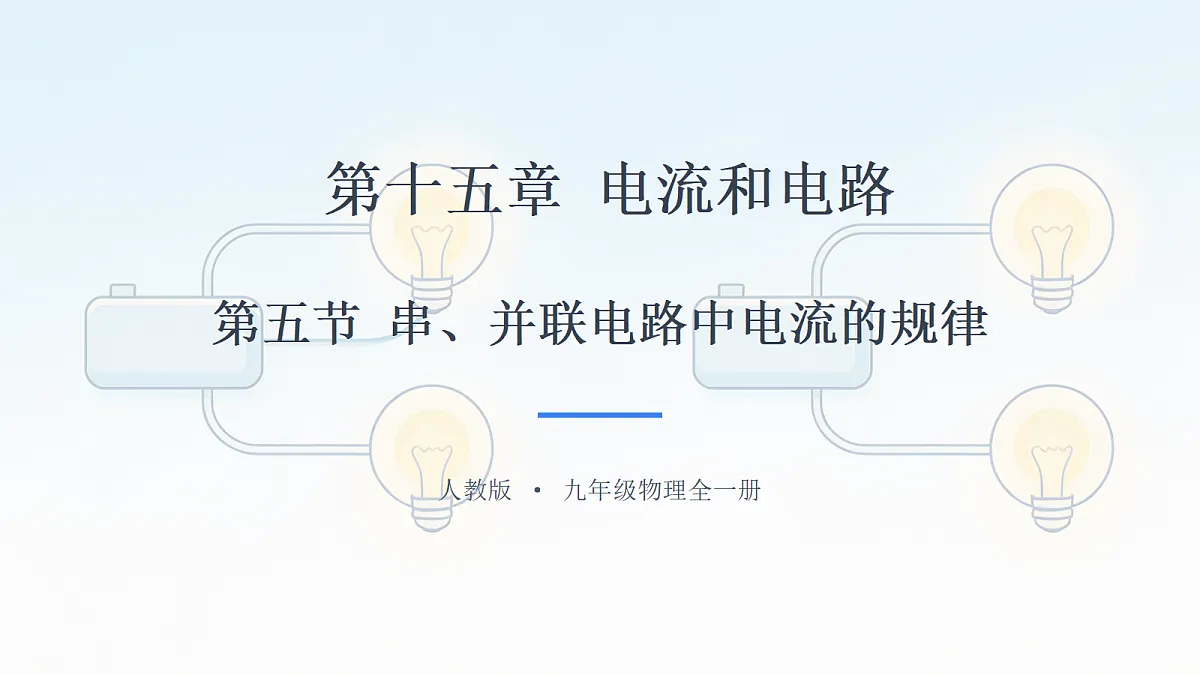

人教版（2024）九年级全册（2024）第5节 串、并联电路中电流的规律教课课件ppt

这是一份人教版（2024）九年级全册（2024）第5节 串、并联电路中电流的规律教课课件ppt，共27页。PPT课件主要包含了学习目标，探究一实验设计，探究一实验电路图，探究一实验步骤，探究一物理意义解释，探究二实验设计，探究二实验电路图，探究二实验步骤，探究二物理意义解释，核心规律总结等内容，欢迎下载使用。

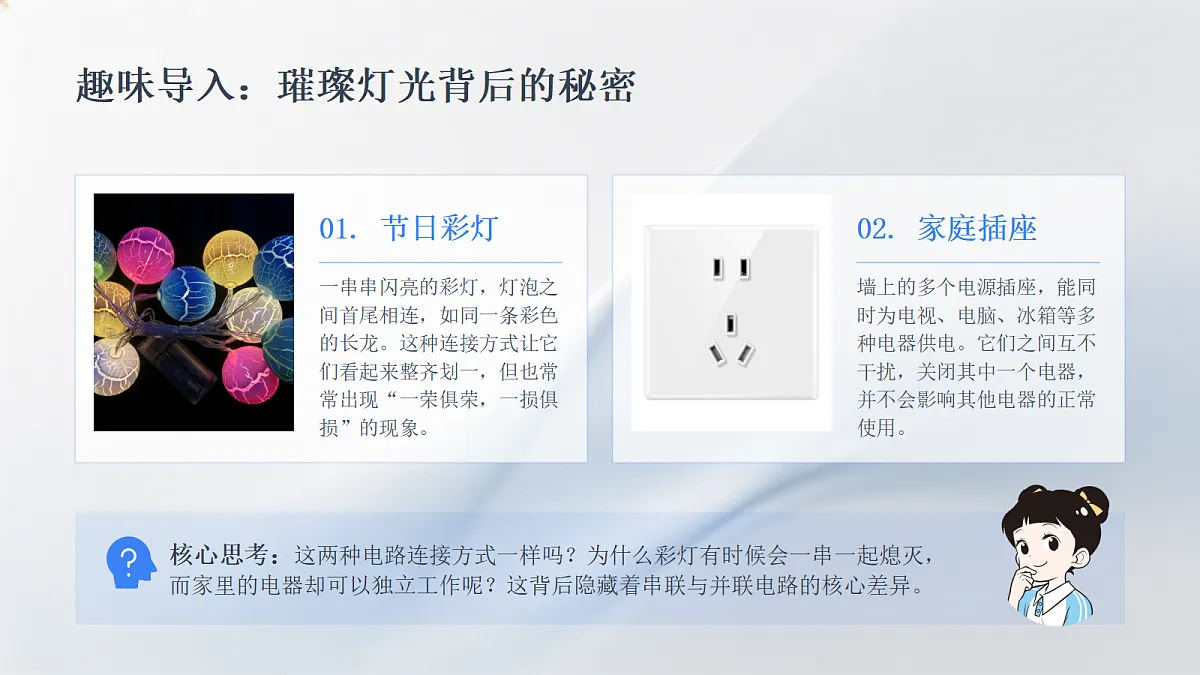

趣味导入：璀璨灯光背后的秘密
一串串闪亮的彩灯，灯泡之间首尾相连，如同一条彩色的长龙。这种连接方式让它们看起来整齐划一，但也常常出现“一荣俱荣，一损俱损”的现象。
墙上的多个电源插座，能同时为电视、电脑、冰箱等多种电器供电。它们之间互不干扰，关闭其中一个电器，并不会影响其他电器的正常使用。
核心思考：这两种电路连接方式一样吗？为什么彩灯有时候会一串一起熄灭，而家里的电器却可以独立工作呢？这背后隐藏着串联与并联电路的核心差异。

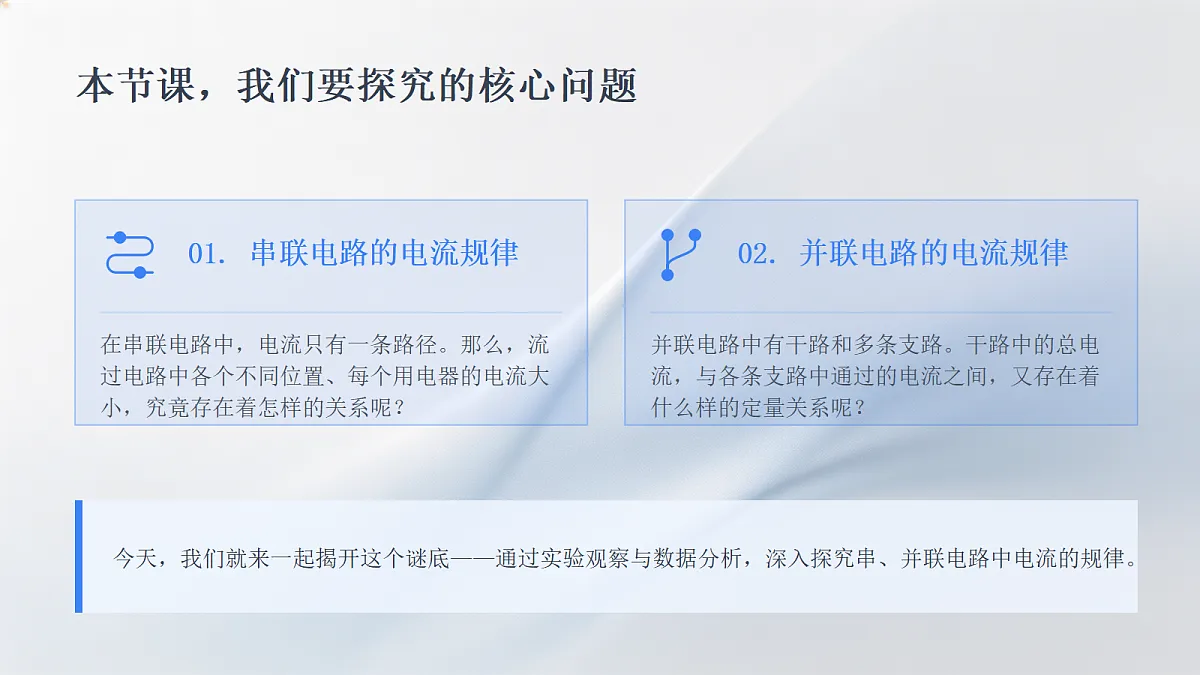

本节课，我们要探究的核心问题
01. 串联电路的电流规律
在串联电路中，电流只有一条路径。那么，流过电路中各个不同位置、每个用电器的电流大小，究竟存在着怎样的关系呢？
02. 并联电路的电流规律
并联电路中有干路和多条支路。干路中的总电流，与各条支路中通过的电流之间，又存在着什么样的定量关系呢？
今天，我们就来一起揭开这个谜底——通过实验观察与数据分析，深入探究串、并联电路中电流的规律。

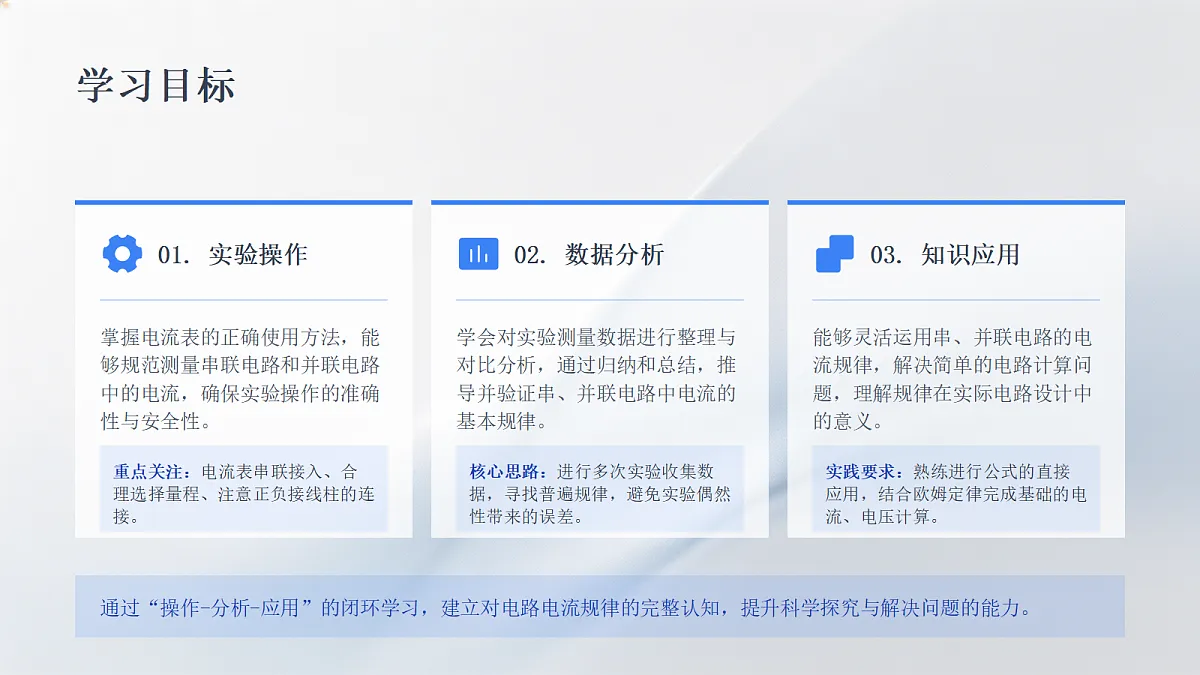

掌握电流表的正确使用方法，能够规范测量串联电路和并联电路中的电流，确保实验操作的准确性与安全性。
重点关注：电流表串联接入、合理选择量程、注意正负接线柱的连接。
学会对实验测量数据进行整理与对比分析，通过归纳和总结，推导并验证串、并联电路中电流的基本规律。
核心思路：进行多次实验收集数据，寻找普遍规律，避免实验偶然性带来的误差。
能够灵活运用串、并联电路的电流规律，解决简单的电路计算问题，理解规律在实际电路设计中的意义。
实践要求：熟练进行公式的直接应用，结合欧姆定律完成基础的电流、电压计算。
通过“操作-分析-应用”的闭环学习，建立对电路电流规律的完整认知，提升科学探究与解决问题的能力。

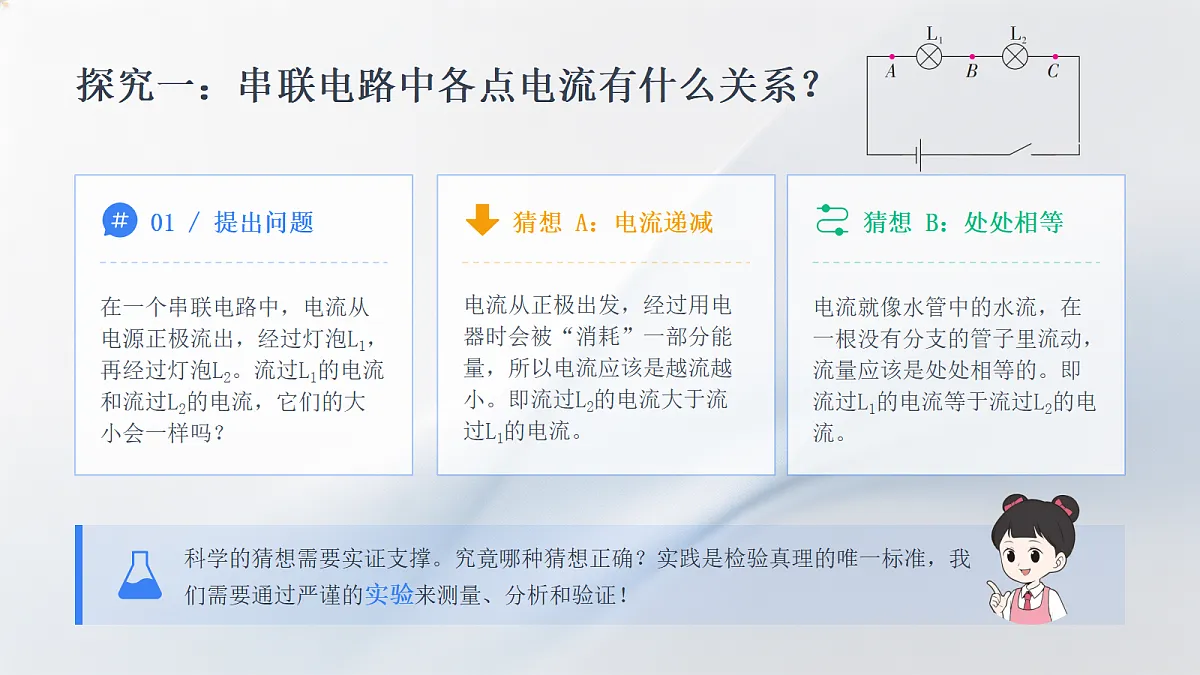

探究一：串联电路中各点电流有什么关系？
在一个串联电路中，电流从电源正极流出，经过灯泡L1，再经过灯泡L2。流过L1的电流和流过L2的电流，它们的大小会一样吗？
电流从正极出发，经过用电器时会被“消耗”一部分能量，所以电流应该是越流越小。即流过L2的电流大于流过L1的电流。
电流就像水管中的水流，在一根没有分支的管子里流动，流量应该是处处相等的。即流过L1的电流等于流过L2的电流。
科学的猜想需要实证支撑。究竟哪种猜想正确？实践是检验真理的唯一标准，我们需要通过严谨的实验来测量、分析和验证！

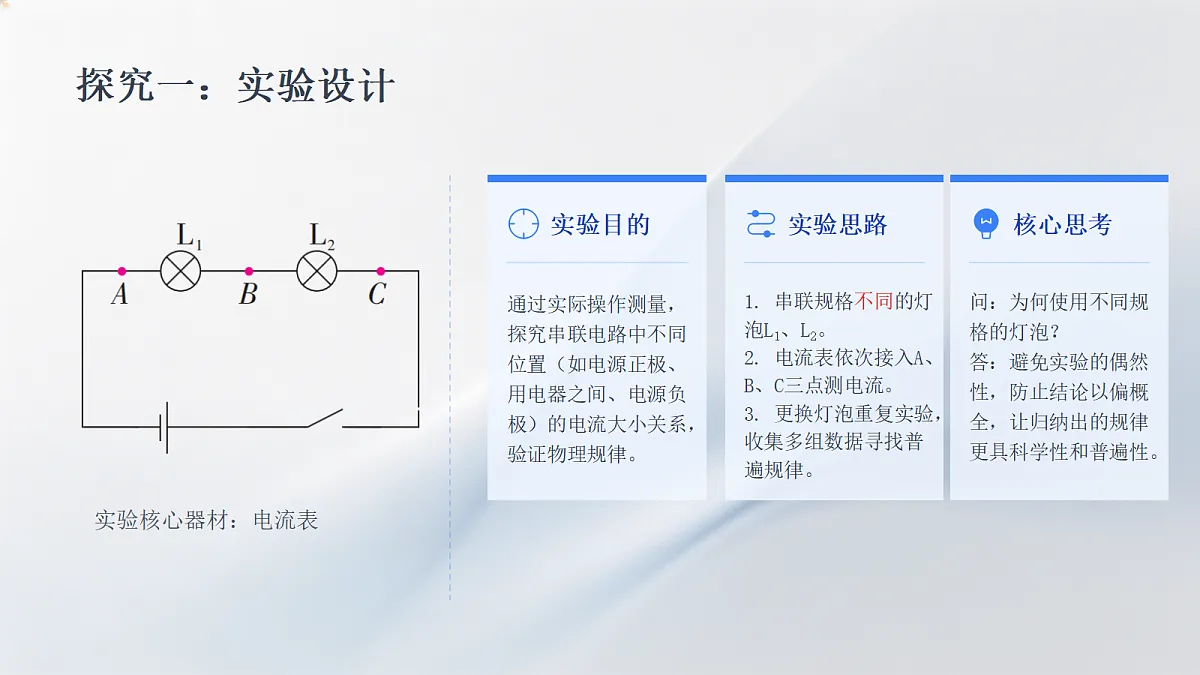

通过实际操作测量，探究串联电路中不同位置（如电源正极、用电器之间、电源负极）的电流大小关系，验证物理规律。
1. 串联规格不同的灯泡L1、L2。2. 电流表依次接入A、B、C三点测电流。3. 更换灯泡重复实验，收集多组数据寻找普遍规律。
问：为何使用不同规格的灯泡？答：避免实验的偶然性，防止结论以偏概全，让归纳出的规律更具科学性和普遍性。

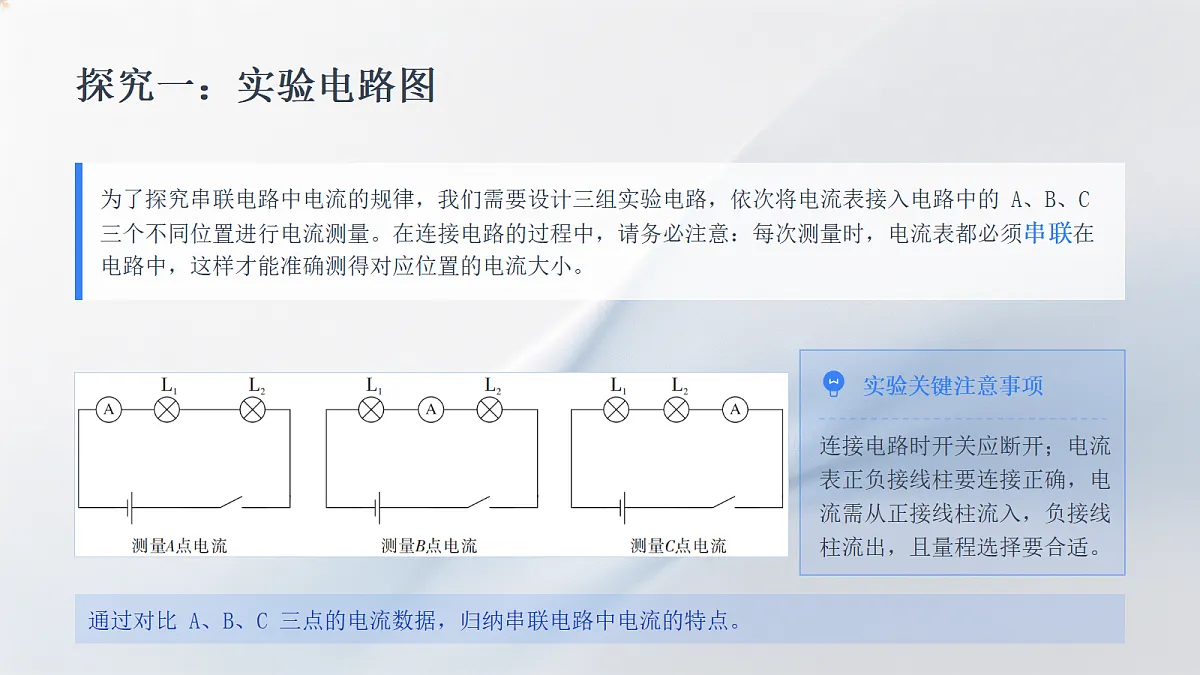

为了探究串联电路中电流的规律，我们需要设计三组实验电路，依次将电流表接入电路中的 A、B、C 三个不同位置进行电流测量。在连接电路的过程中，请务必注意：每次测量时，电流表都必须串联在电路中，这样才能准确测得对应位置的电流大小。
连接电路时开关应断开；电流表正负接线柱要连接正确，电流需从正接线柱流入，负接线柱流出，且量程选择要合适。
通过对比 A、B、C 三点的电流数据，归纳串联电路中电流的特点。

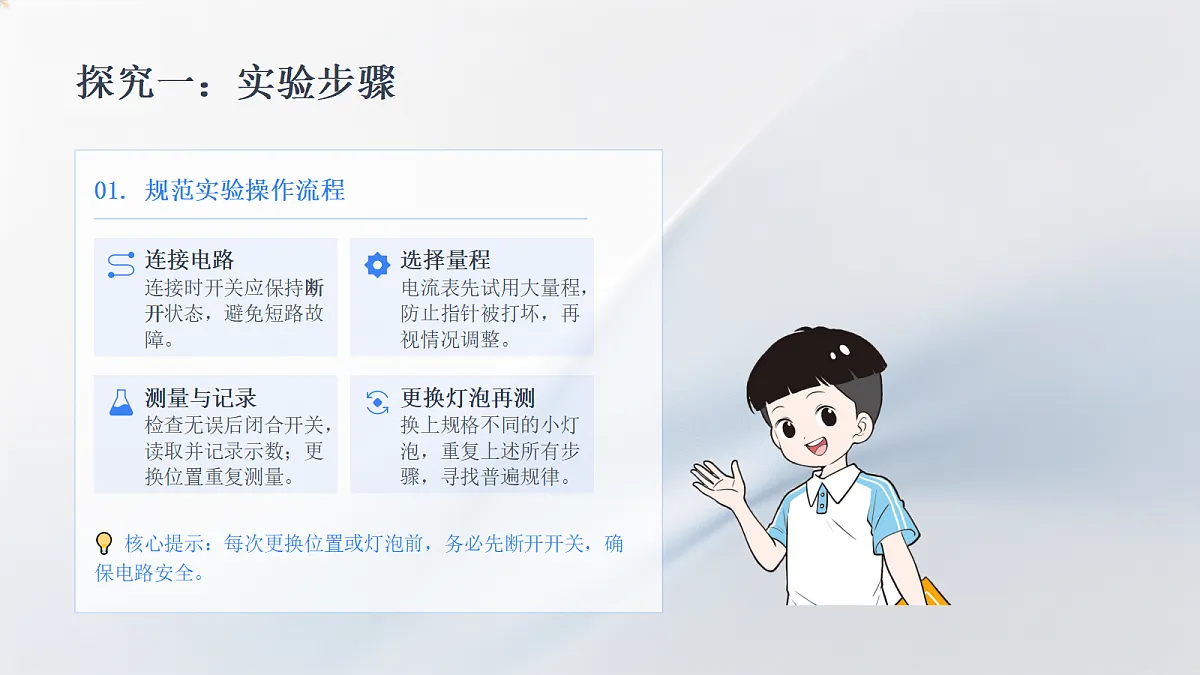

01. 规范实验操作流程
连接电路连接时开关应保持断开状态，避免短路故障。
选择量程电流表先试用大量程，防止指针被打坏，再视情况调整。
测量与记录检查无误后闭合开关，读取并记录示数；更换位置重复测量。
更换灯泡再测换上规格不同的小灯泡，重复上述所有步骤，寻找普遍规律。
? 核心提示：每次更换位置或灯泡前，务必先断开开关，确保电路安全。
探究一：实验操作与数据记录
数据分析要点：对比三次测量的电流值，观察串联电路中不同位置的电流大小关系，验证“串联电路中各处电流相等”的结论。
探究一：分析论证与得出结论
对比同一次实验中A、B、C三点的电流数值，你发现它们之间存在怎样的数量关系？
更换不同规格的灯泡，重复进行两次实验，所得出的初步结论是否保持一致？
中考物理电学核心高频考点，务必熟记！
在串联电路中，电流处处相等。
公式表达：IA = IB = IC
? 结论解读：无论串联电路中接入的用电器规格如何变化，电流在电路中任何位置的大小都是完全相同的，这是串联电路最基本的电流特性。
生活视角：无分支的水管模型
串联电路就像一根没有分支的水管，水流从一端流入，从另一端流出。在水管的任意位置，单位时间内流过的水量始终保持一致，不会在中间某一段变多或变少，这是物质守恒的直观体现。
物理本质：电荷的定向移动规律
电荷在串联电路中只有一条路径可以移动，就像水管中的水流一样，电荷既不会在电路的某一处凭空产生，也不会在某一处无故消失。因此，电路中各个位置的电荷流量——也就是电流，必然处处相等。
核心结论：在串联电路中，电流只有一条路径，电荷不会堆积或消失，所以电流处处相等（I1 = I2 = … = In）。
探究二：并联电路的干路电流与支路电流有什么关系？
01. 提出问题：电流的“分”与“合”
在并联电路中，电流从电源正极流出，在节点处分流进入各支路，最后又汇合流回负极。那么，干路的总电流与两条支路的电流之间，究竟存在怎样的定量关系呢？
干路的总电流会不会等于两条支路电流的大小之和？就像水流分流后再汇聚，总流量是各支流流量的总和。
干路的总电流会不会和其中某一条支路的电流相等？电流在分支时，是否只会选择其中一条路径流动？
科学的猜想需要事实支撑，同样，我们需要通过严谨的实验探究来验证这些猜想是否正确！
实验目的使用电流表分别测量并联电路中干路和各支路的电流，分析并归纳干路电流与各支路电流之间的定量关系，加深对并联电路电流特点的理解。
01. 搭建并联电路选取两个规格不同的小灯泡L1、L2，按照并联电路的连接方式，将它们接入电路中，确保连接牢固、通路正常。
02. 接入测量工具断开电源，分别将电流表串联接入干路C点和两条支路A、B点，注意电流表的正负接线柱接法要正确，选择合适的量程。
03. 测量并记录数据闭合开关，待电流表指针稳定后，准确读取并记录干路电流IC和支路电流IA、IB的数值，注意单位的统一。
04. 更换器材，多次实验更换不同规格的灯泡，重复上述测量步骤，收集多组实验数据，避免实验偶然性，从而寻找普遍的物理规律。
为探究并联电路的电流规律，我们需要设计三组实验电路，分别测量不同位置的电流值，分析各支路与干路电流的数量关系。
将电流表串联接入 L1 所在支路，单独测量通过第一个支路的电流大小。
将电流表串联接入 L2 所在支路，单独测量通过第二个支路的电流大小。
干路 C 点与关键注意事项
C点位于干路，需测干路总电流。特别注意：电流表始终要串联在被测电路中，电流从正接线柱流入、负接线柱流出。
01. 连接电路对照电路图连接实物电路，连接过程中开关保持断开状态，确保电路连接无误。
02. 测量并记录电流选合适量程，闭合开关，依次测量并记录支路A、支路B及干路C的电流值，每次改接电流表前务必断开开关。
03. 更换器材，重复实验换上另外两个规格不同的小灯泡，重复上述实验步骤，再次记录各点电流数据，寻找普遍规律。
探究二：实验操作与数据记录
探究二：分析论证与得出结论
在同一次实验中，分别计算各支路电流之和IA+ IB的值，并与干路电流IC进行比较，观察数值间的等量关系。更换不同规格的灯泡，重复实验步骤并记录数据。对比两次实验的结果，验证这一规律是否具有普遍一致性。
在并联电路中，干路中的电流等于各支路中的电流之和。无论支路的电阻、电压如何变化，这一基本规律始终成立。数学表达式为：
⭐中考高频核心考点：理解并联电路电流规律是电路计算的基础，务必熟练掌握。
IC= IA + IB
并联电路的规律，可以用生活中常见的水流来理解：一条大河在某处分成两条小河，干路的总水量，必然等于两条小河水流的总和。这是物质守恒在水流中的直观体现，通俗易懂。
电流的流动与水流同理：从电源流出的总电流，在分支点分成几条支路电流，各自通过不同用电器后在汇合点汇聚。因此，干路中的总电流，一定等于所有支路电流的数值之和。
核心结论：并联电路中，干路电流等于各支路电流之和，即 I = I1 + I2 + ... + In。
在串联电路中，电流没有分支路径，电荷依次通过每个用电器，因此电路中电流处处相等，与用电器的位置和规格无关。
公式：I1 = I2= I3 = ... = In
在并联电路中，干路电流会分流到各条支路中，通过各支路的电流汇合后回到电源负极，因此干路电流等于各支路电流之和。
公式：I干 = I1 + I2 + I3+ ... + In
核心口诀：串联“处处相等”，并联“干路等于支路之和”，这是分析电路电流的根本依据。
易错易混点总结（一）：避开这些“陷阱”！
01. 混淆串、并联电流规律
典型误区：误认为并联电路干路电流是各支路电流的“平均值”，或把串联电路电流理解为“逐级减小”，违背了电流的基本规律。
? 核心纠正：牢记“串联相等，并联相加”口诀；用水管水流类比，理解电流在电路中的流动本质。
02. 电流表连接操作失误
典型误区：将电流表直接并联在电源两端（造成电源短路，烧坏电表）；或正负接线柱接反，导致指针反向偏转，损坏表头。
? 核心纠正：电流表必须“串联”接入电路；遵循“正进负出”原则，连接前先确认量程与接线柱极性。
总结：电学实验中，清晰区分电路连接方式是基础，规范使用测量仪表是关键，切勿凭直觉操作。
易错易混点总结（二）：避开这些“陷阱”！
易混点1：认为用电器规格影响串联电流
错误观点：“一个灯泡亮，一个灯泡暗，所以通过它们的电流不一样。”
核心澄清：灯泡亮度由实际功率决定。串联电路中电流I处处相等，但不同规格灯泡的电阻R不同，导致功率P不同，亮度自然不同。
易混点2：并联电路中支路电流相等
错误观点：“并联电路中各支路电流一定相等。”这是对并联电路电流规律的片面理解。
核心澄清：只有支路用电器规格（电阻）相同时，电流才相等。若规格不同，电流不同。但无论如何，干路电流永远等于各支路电流之和。
课堂上按图 15. 5-2 做 “探究串联电路中各处电流的关系” 的实验时, 每个实验小组只有一个电流表。 实验完成后，某同学借来其他小组的电流表，同时测量三个位置的电流以验证探究的结果。 图中有三个电流表和两个小灯泡，请你按他的设计，用笔画线表示导线，在图中连线，注意连线不要交叉。
核心任务：探究串联电路电流规律
利用三个电流表同时接入电路不同位置，验证串联电路中各处电流是否相等，注意导线连接需避免交叉。
核心考点：串联电路的电流规律
在串联电路中，电流处处相等。无论电流表接在电路中的哪一个位置，其测量的电流值都是相同的。
因为小灯泡L1与L2串联，电路电流处处相等。通过L1的电流为0.3A，电流表A2的示数为0.3A。
如图所示，当开关闭合后，电流表 A1 的示数为0. 3 A，那么通过小灯泡 L1 的电流是多少？ 电流表 A2 的示数是多少?
01. 实验操作核心考察
连接电路时，开关必须处于断开状态，这是为了防止电路短路，保护电源和实验器材。
02. 数据分析与结论验证
第二次实验中，电流表读数为 0.32A。对比两组数据：第一次IC = IA + IB 第二次IC = IA + IB。结论一致，即并联电路的干路电流等于各支路电流之和。
按图 15. 5-3 做 “探究并联电路中干路电流与各支路电流的关系” 的实验。(1) 连接电路时, 开关应处于什么状态?(2) 某同学记录的实验数据如下表所示。第二次换用不同规格的小灯泡, 实验中 IB 的大小如图所示。你认为通过这两组测量数据所得到的结论一致吗? 为什么?
某同学用三个电流表和两个小灯泡做实验，检验并联电路中干路电流是否等于各支路电流之和，他连接的电路如图所示。 这个电路中有一根导线接错了，请在这根导线上画 “×”, 然后画出正确的连接导线。
观察电流表的连接方式，重点排查电流是否从正接线柱流入、负接线柱流出，以及导线是否导致电路短路或电流表测量对象错误。
在错误的导线上标记“×”，重新连接导线使两个支路的电流汇合后回到电源的负极，确保各电流表分别精准测量对应位置的电流。
核心任务1. 依据左侧电路图，在实物图中用导线完成连接；2. 结合电流表A1、A2的示数，运用并联电路电流规律，求解通过灯泡L1、L2的电流。
规律应用并联电路中，干路电流等于各支路电流之和。电流表A1测干路总电流，A2测L1支路电流。
计算结果通过L1的电流I1=0.3A；通过L2的电流I2=I - I1=0.5A - 0.3A=0.2A。
根据图 甲所示的电路图，用笔画线表示导线，在图 乙的实物图中连线。在闭合开关后，如果电流表 A1 的示数为 0. 5 A，电流表 A2 的示数为 0. 3 A，那么通过小灯泡 L1 、 L2 的电流分别是多少？
