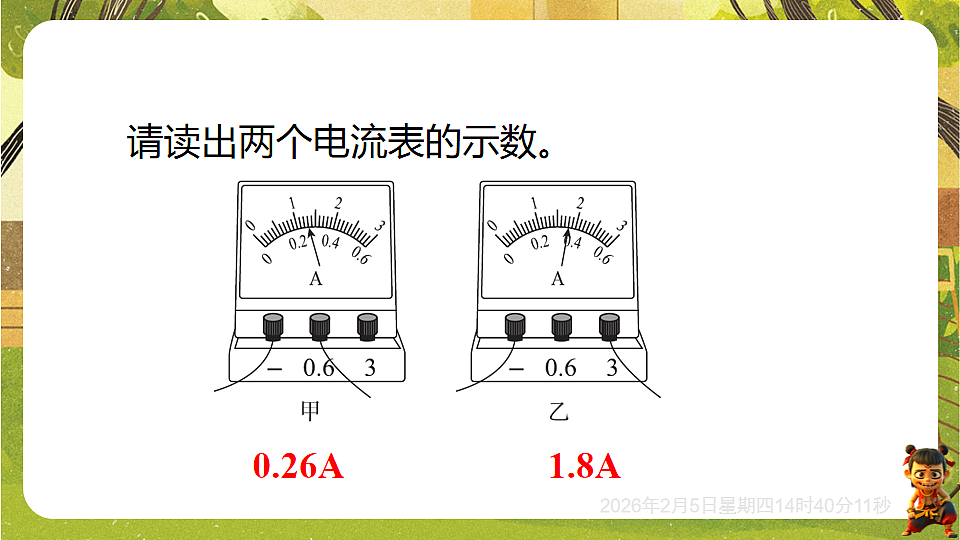

　请读出两个电流表的示数。
　0.26A 1.8A

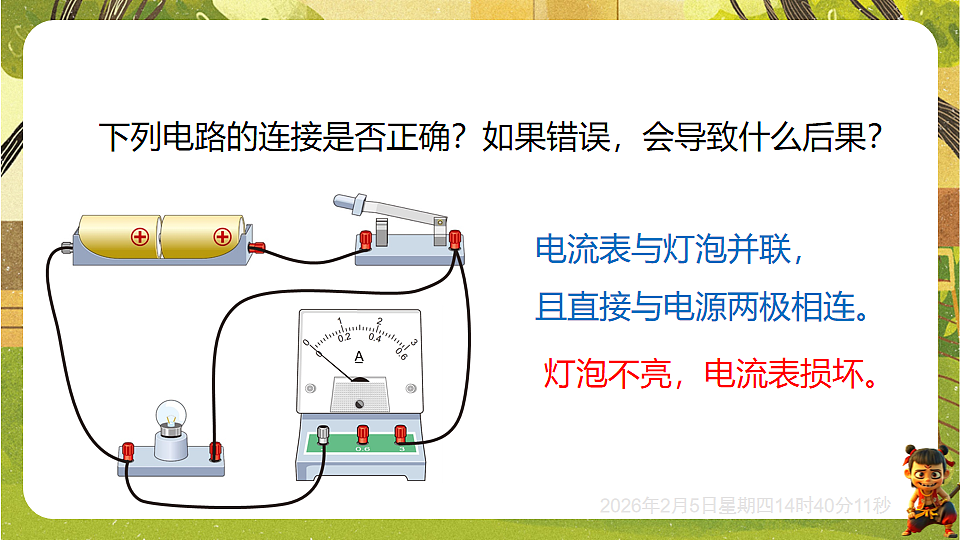

　下列电路的连接是否正确？如果错误，会导致什么后果？
电流表正、负接线柱接反。
电流表与灯泡并联，且直接与电源两极相连。
灯泡不亮，电流表损坏。
一、串联电路电流的规律

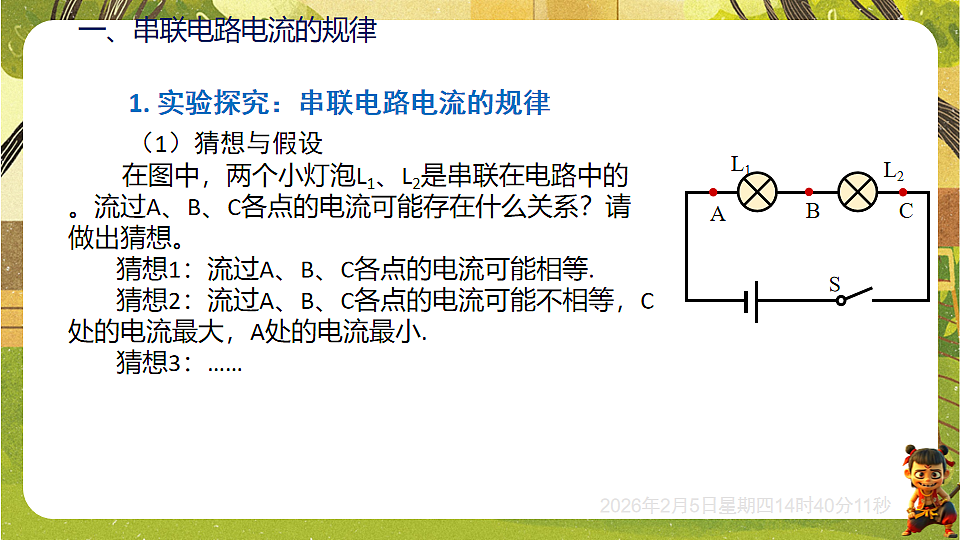

1. 实验探究：串联电路电流的规律　（1）猜想与假设 在图中，两个小灯泡L1、L2是串联在电路中的。流过A、B、C各点的电流可能存在什么关系？请做出猜想。猜想1：流过A、B、C各点的电流可能相等.猜想2：流过A、B、C各点的电流可能不相等，C处的电流最大，A处的电流最小.猜想3：……

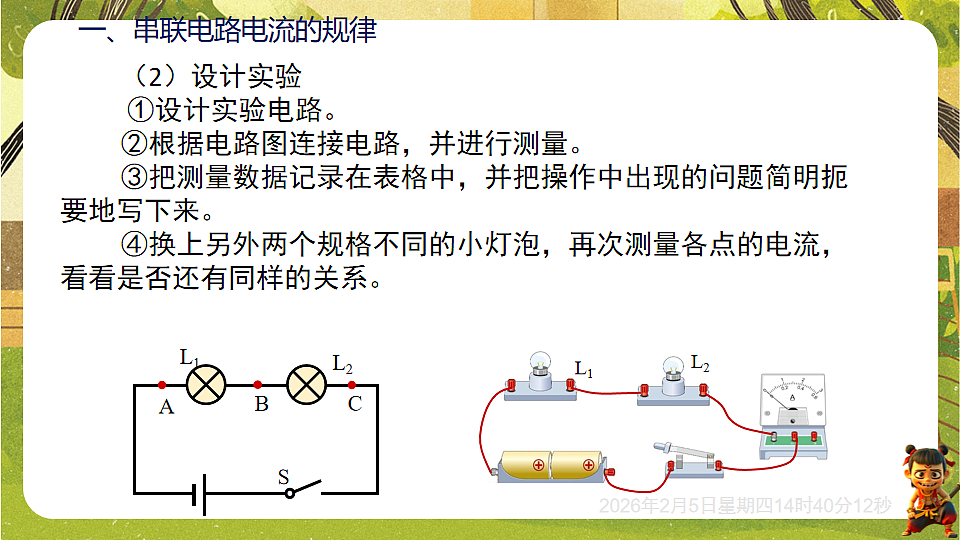

（2）设计实验 ①设计实验电路。②根据电路图连接电路，并进行测量。③把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。④换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。
一、串联电路电流的规律　
（3）实验步骤详解①测出A点的电流并记录；
②测出B点的电流并记录；
③ 测出C点的电流并记录；
（4）分析与论证串联电路中A、B、C三点的电流是相等的，即IA=IB=IC （5）实验结论串联电路中电流处处相等。即 I＝I1=I2= …… =In
（6）交流与讨论①探究串联电路的电流规律时，为了简化操作，可以在A、B、C三点各接一个电流表.②换用不同规格的灯泡再做几次的目的：是为了避免特殊性；使得出的结论具有普遍性。 ③同一次实验过程中每个小灯泡的亮度可能不同，甚至有的小灯泡不亮，但这不能说明各处电流不相等，可能是由各灯泡的规格不同造成的.
实验演示——《串联电路中电流的规律》
知识点1 串联电路的电流规律
1.如图甲所示是“探究串联电路中各处电流的关系”实验电路图。
（2）实验中选择两个小灯泡的规格最好是________（填“相同”或“不相同”）的。
换用规格不同的灯泡重复实验
二、并联电路电流的规律　
1. 实验探究：并联电路电流的规律　（1）猜想与假设 在图中，两个小灯泡L1、L2是并联在电路中的。流过A、B、C各点的电流可能存在什么关系？请做出猜想。猜想1：流过A、B、C各点的电流可能相等.猜想2：流过A、B、C各点的电流可能不相等，A处的电流等于B、C处的电流之和.猜想3：……
（2）设计实验①设计实验电路。②根据电路图连接电路，并进行测量。③把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。④换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。
（3）进行实验 ①测出A处（干路）的电流并记录；
②测出B处（L2支路）的电流并记录；
③测出C处（L1支路）的电流并记录；
④改变小灯泡的规格重复进行上面实验。
（4）分析与论证干路中的电流等于两条支路中的电流之和。IA＝IB＋IC （5）实验结论 并联电路干路中的电流等于各支路中的电流之和。 即 I＝I1+I2+…… +In
（6）交流与反思①为了简化操作，还可以在A、B两点各接一个开关，把电流表接在C点，如图所示. 只闭合S、S1时，电流表测通过L1的电流；只闭合S、S2时，电流表测通过L2的电流；三个开关都闭合时，电流表测干路电流.
②并联电路中各支路中的电流不一定相等。当并联的两个小灯泡规格相同时，支路中的电流相等；当并联的两个小灯泡规格不同时，支路中的电流不相等.
实验演示——《并联电路中电流的规律》
知识点2 并联电路的电流规律
5.如图所示，小明和小丽一起做“探究并联电路中干路电流与各支路电流的关系”实验。
（1）实验中，应选择两个规格_______（填“相同”或“不同”）的小灯泡。
分析实验数据，得出结论：在并联电路中，干路的电流等于各支路中电流______。请你对他们的探究进行评价：_________________________________________________________________。
结论具有偶然性，为得到普遍规律，应换不同规格的小灯泡，多次实验
10. 为解决电动车充电难的问题，许多小区和单位安装了智能充电桩，如图所示。充电桩之间是____联连接的，充电的电动自行车越多，干路的电流______（填“越大”“越小”或“不变”）。
