这是一份初中物理第十五章电流和电路第5节串、并联电路中电流的规律评优课课件ppt，共37页。PPT课件主要包含了提出问题，猜想或假设，串联电路的电流规律，设计实验，①设计实验电路图，实验数据表格，实验结论，并联电路的电流规律，基础巩固题，I＝I1＝I2等内容，欢迎下载使用。
3.通过探究串、并联电路的电流规律，经历科学探究的各个环节，体验科学探究的方法，进一步练习电路的连接、电流表的使用。
在实际电路中，不同的用电器工作时，通过它们的电流各不相同，若将它们接入串联电路或并联电路中，那么通过它们的电流有着怎样的关系呢？
串联电路中各点的电流相等。
串联电路中各点的电流之间有什么关系？

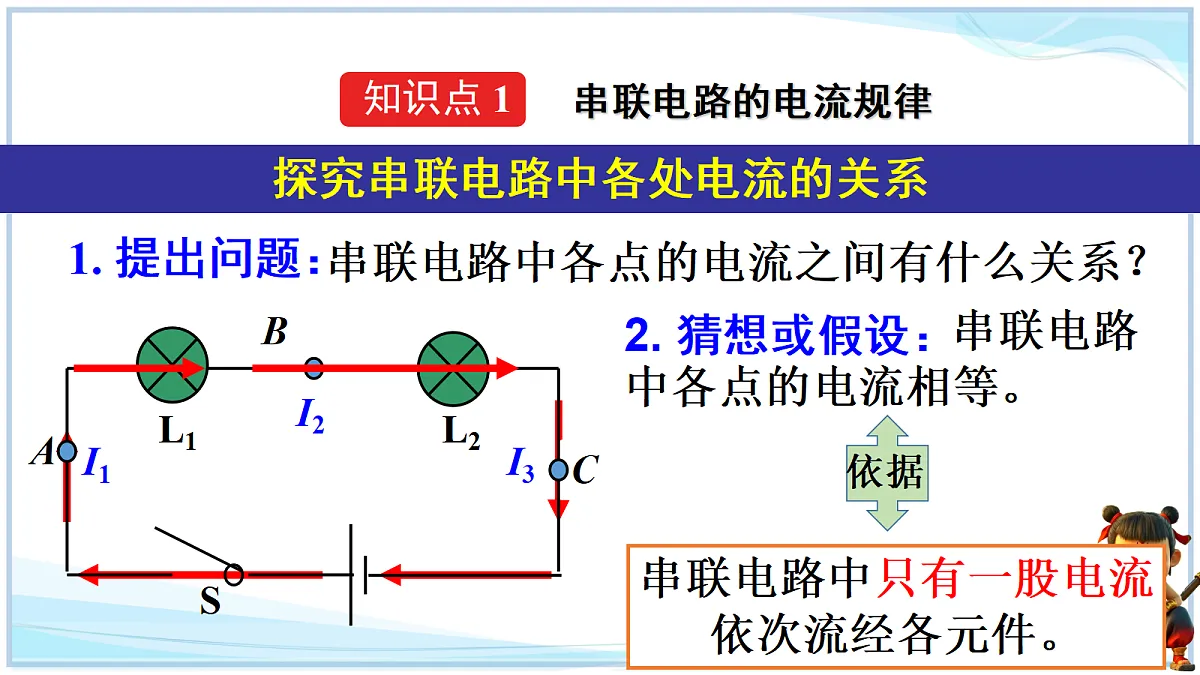

串联电路中只有一股电流依次流经各元件。
探究串联电路中各处电流的关系

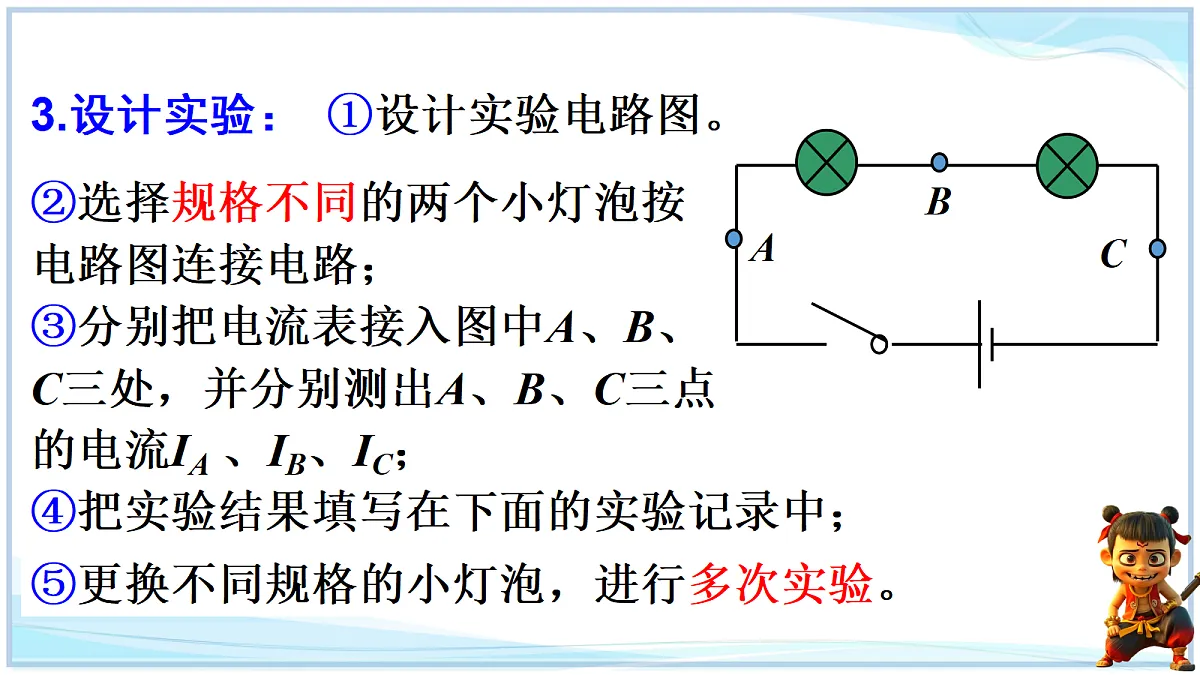

②选择规格不同的两个小灯泡按电路图连接电路；③分别把电流表接入图中A、B、C三处，并分别测出A、B、C三点的电流IA 、IB、IC；④把实验结果填写在下面的实验记录中；
⑤更换不同规格的小灯泡，进行多次实验。
点击图片，模拟探究串联电路电流规律
注意事项连接电路前开关应断开，闭合开关前要检查电路的连接情况，并进行试触，以确保不损坏电流表。

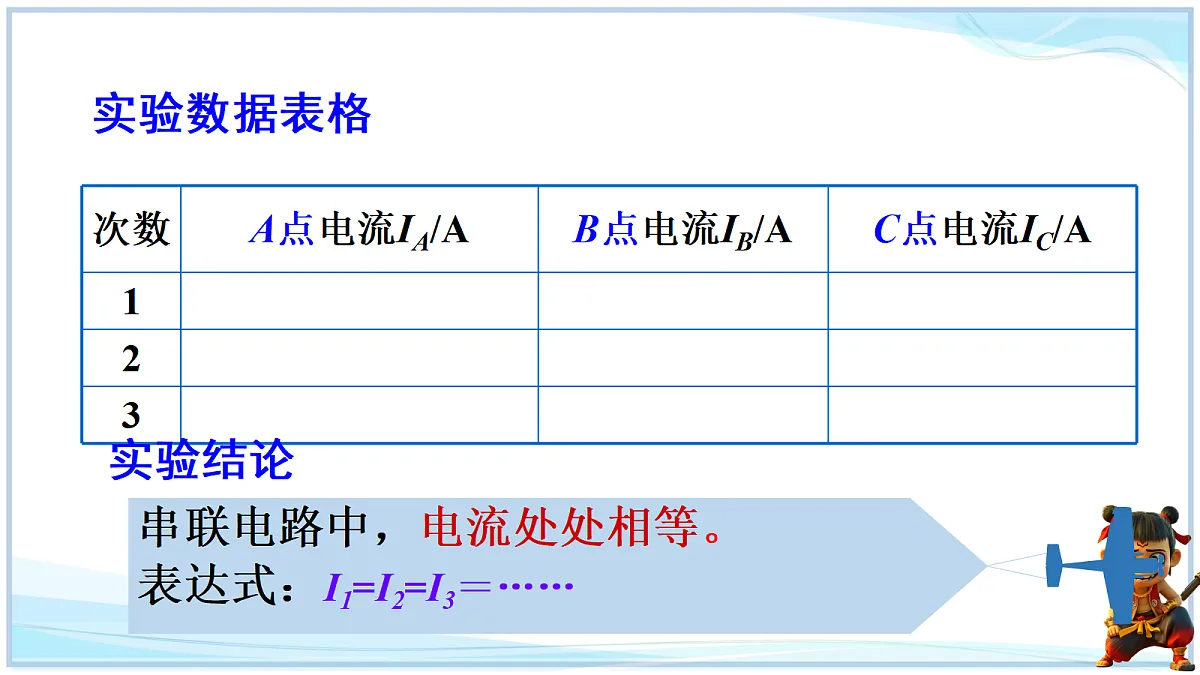

串联电路中，电流处处相等。表达式：I1=I2=I3＝……
知识点1 串联电路的电流规律

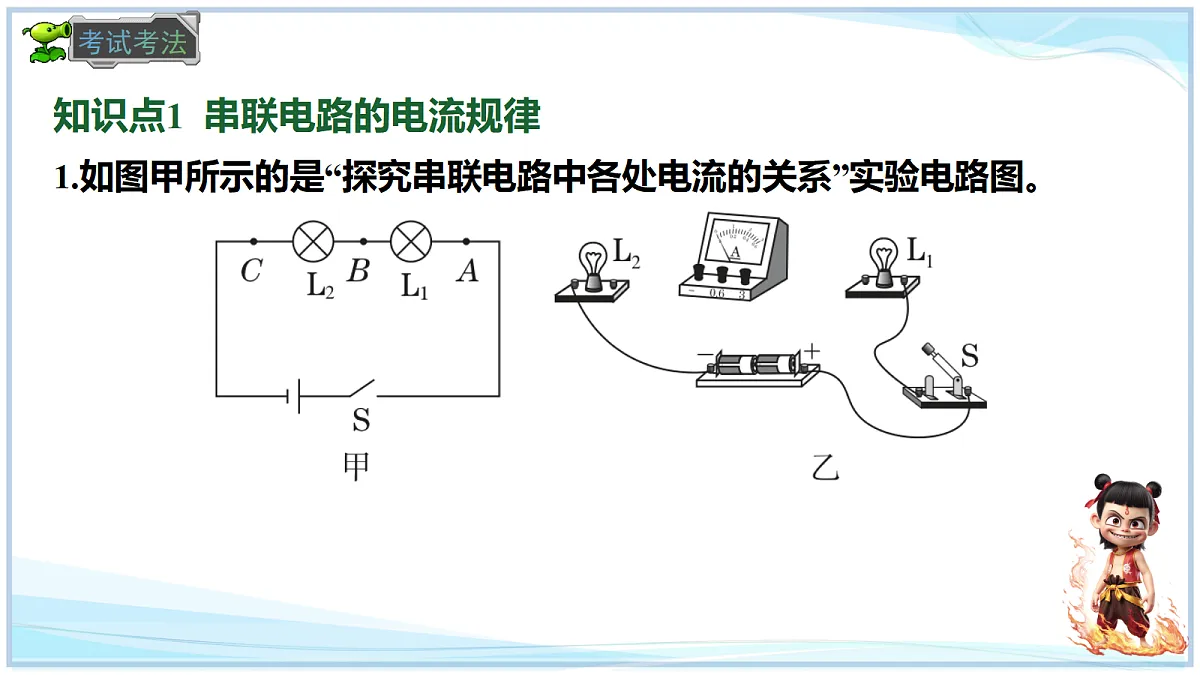

1.如图甲所示的是“探究串联电路中各处电流的关系”实验电路图。
（2）实验中选择两个小灯泡的规格最好是________（填“相同”或“不相同”）的。
换用规格不相同的小灯泡重复实验
并联电路中干路电流等于各支路电流之和。
并联电路中干路电流与各支路电流有什么关系？
电流有两条以上路径，电流出现分与合，分合前后，大小不变。
探究并联电路中各处电流的关系
①设计实验电路图；②按电路图连接电路；③分别把电流表接入图中A、B、C三处，并分别测出A、B、C三点的电流IA 、IB、IC；④把实验结果填写在下面的实验记录中；⑤更换不同规格的小灯泡，进行多次实验。
点击图片，模拟探究并联电路电流规律
并联电路中，干路电流等于各支路电流之和。表达式：I=I1+I2+……
例如图所示电路，闭合开关后，两盏灯都发光，比较a、b、c、d四处电流的大小，其中一定错误的是（　）A．Ib=Ic B．Ic＜Ia C．Ia=Id D．Ib＞Id
例如图所示是一种LED手电筒，它用两节干电池做电源，由6个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为________mA=________A。
知识点2 并联电路的电流规律
4.探究并联电路的电流规律。
（1）请根据如图甲所示的电路图，用笔画线代替导线，将图乙中的实物电路连接完整。
（5）该同学多次实验，数据记录如表所示。
1. 在一个电路中有两个用电器，用电流表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是______；如发现通过每个用电器的电流相同，则这两个用电器的连接_________________________。
可能是串联、也可能是并联
2.如图所示电路图，电流表A1的示数为0.9 A，A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。
3.如图所示，已知A1的示数是0.8A， A2的示数是1.5A，则通过灯L1的电流是_________A，灯L2的电流是________A。
4.如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是_______A, L2的电流是_______A, L3的电流是________A。
5. 有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那么（）
A.L1中电流较大 B.L2中电流较大C.L1和L2中的电流一样大D.由于灯的亮度不同故无法比较电流的大小
9. 为解决电动车充电难的问题，许多小区和单位安装了智能充电桩，如图所示。充电桩之间是____联连接的，充电的电动自行车越多，干路的电流______（填“越大”“越小”或“不变”）。
12.学习电流知识时，老师常用水流来类比电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图所示的是某实验电路的
A.①③B.②④C.①④D.②③
干路电流等于各支路电流之和
