当驱动力频率等于物体固有频率时，物体振动幅度最大的现象

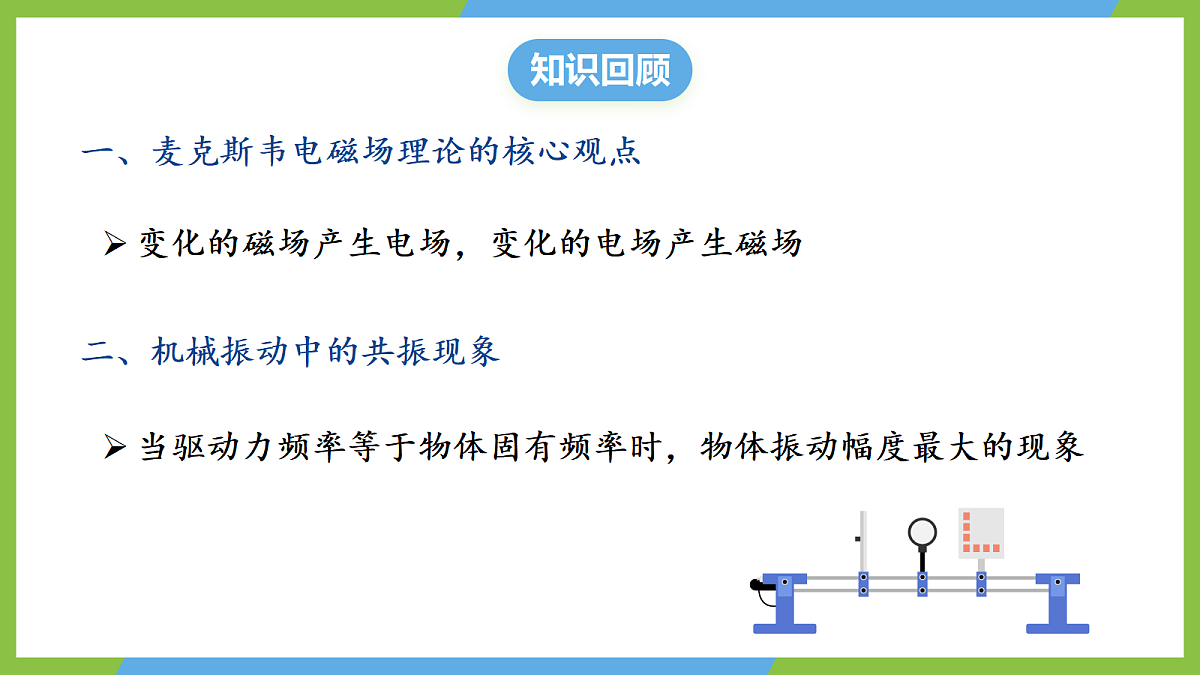

一、麦克斯韦电磁场理论的核心观点
二、机械振动中的共振现象
变化的磁场产生电场，变化的电场产生磁场

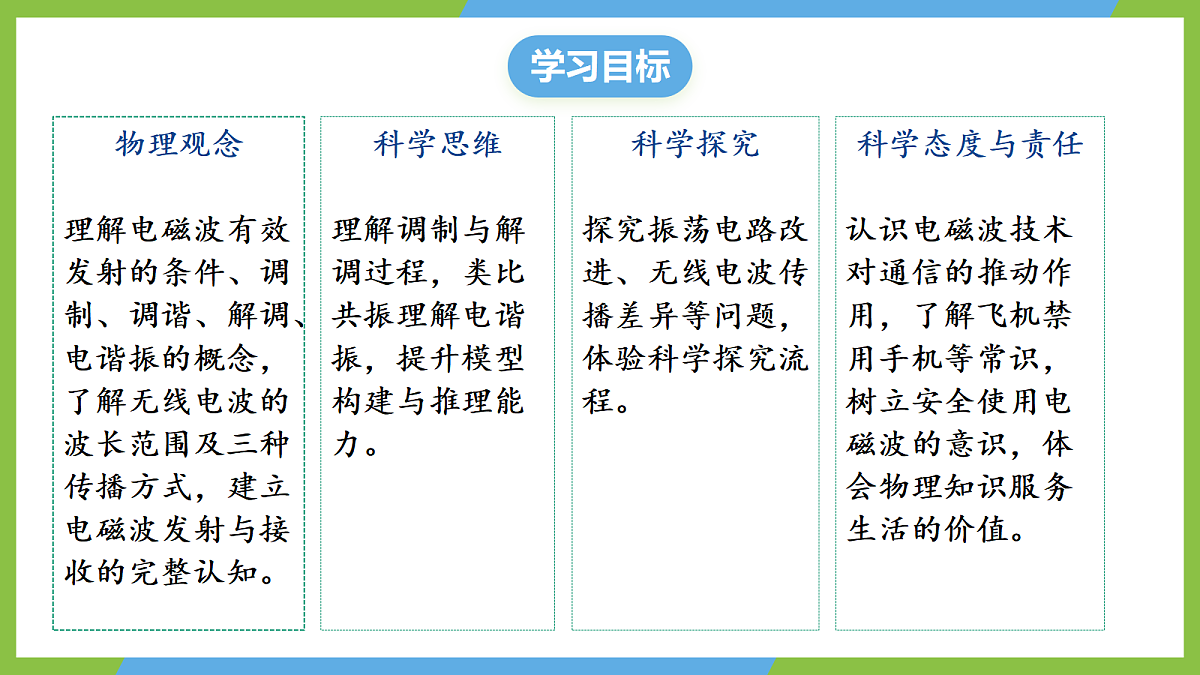

物理观念理解电磁波有效发射的条件、调制、调谐、解调、电谐振的概念，了解无线电波的波长范围及三种传播方式，建立电磁波发射与接收的完整认知。
科学思维理解调制与解调过程，类比共振理解电谐振，提升模型构建与推理能力。
科学态度与责任认识电磁波技术对通信的推动作用，了解飞机禁用手机等常识，树立安全使用电磁波的意识，体会物理知识服务生活的价值。
科学探究探究振荡电路改进、无线电波传播差异等问题，体验科学探究流程。

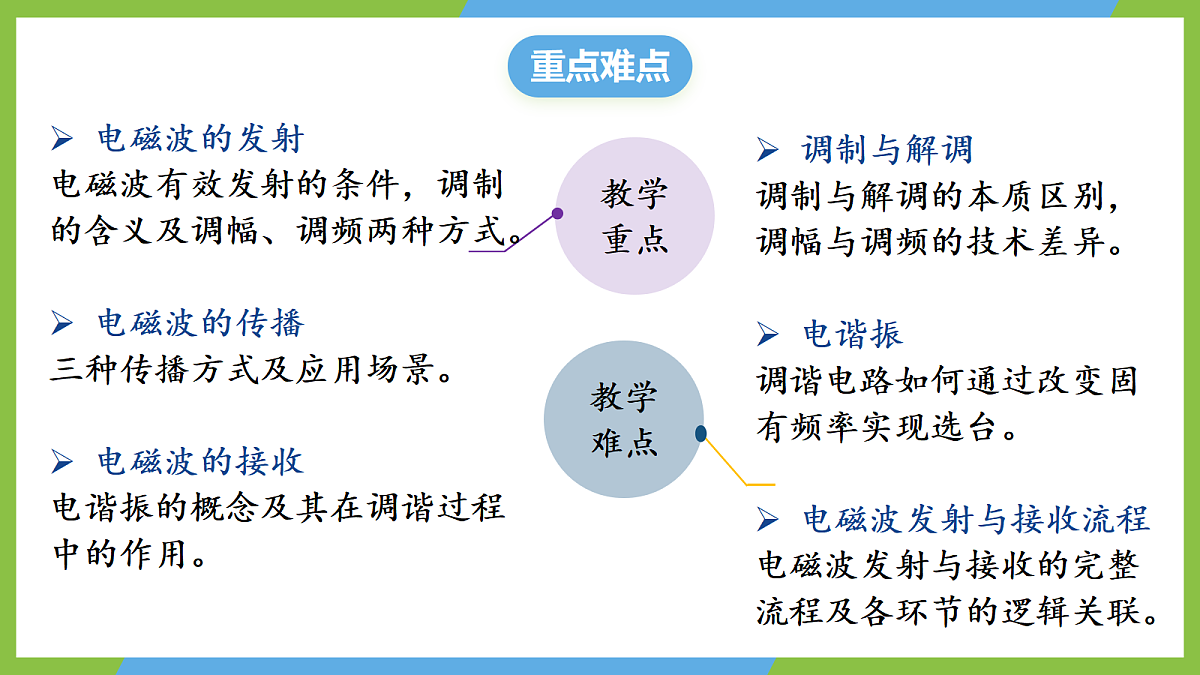

电磁波的发射电磁波有效发射的条件，调制的含义及调幅、调频两种方式。电磁波的传播三种传播方式及应用场景。电磁波的接收电谐振的概念及其在调谐过程中的作用。
调制与解调调制与解调的本质区别，调幅与调频的技术差异。电谐振调谐电路如何通过改变固有频率实现选台。电磁波发射与接收流程电磁波发射与接收的完整流程及各环节的逻辑关联。

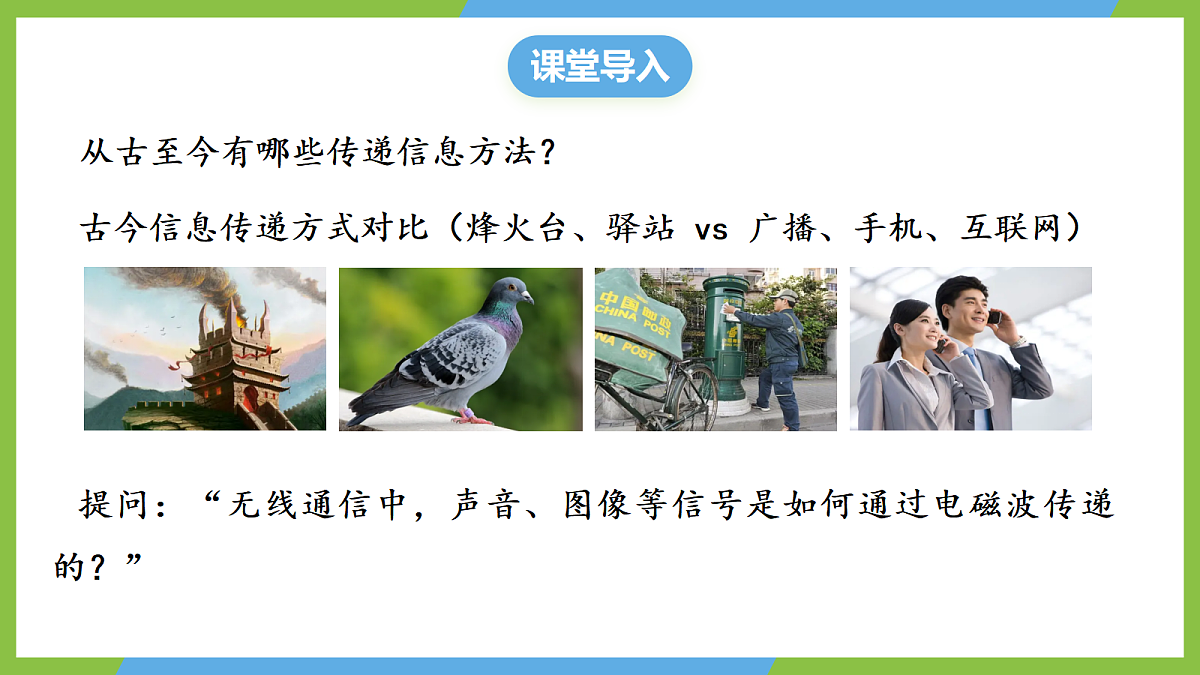

古今信息传递方式对比（烽火台、驿站 vs 广播、手机、互联网）
提问：“无线通信中，声音、图像等信号是如何通过电磁波传递的？”
从古至今有哪些传递信息方法？

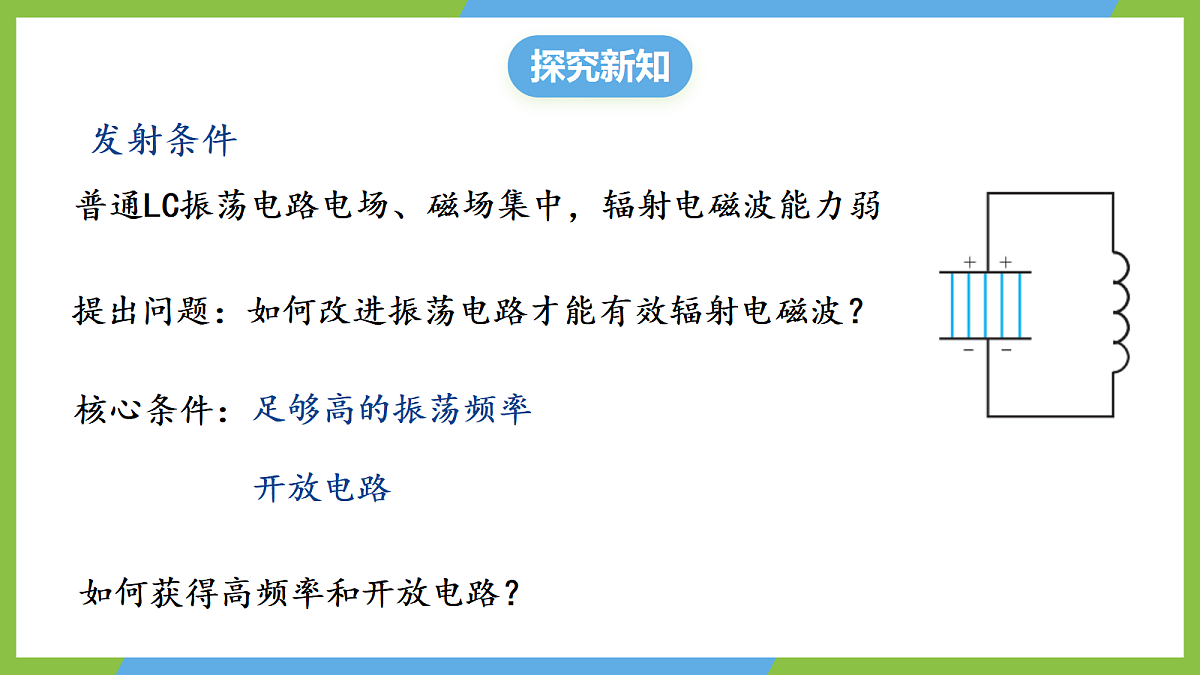

提出问题：如何改进振荡电路才能有效辐射电磁波？
普通LC振荡电路电场、磁场集中，辐射电磁波能力弱

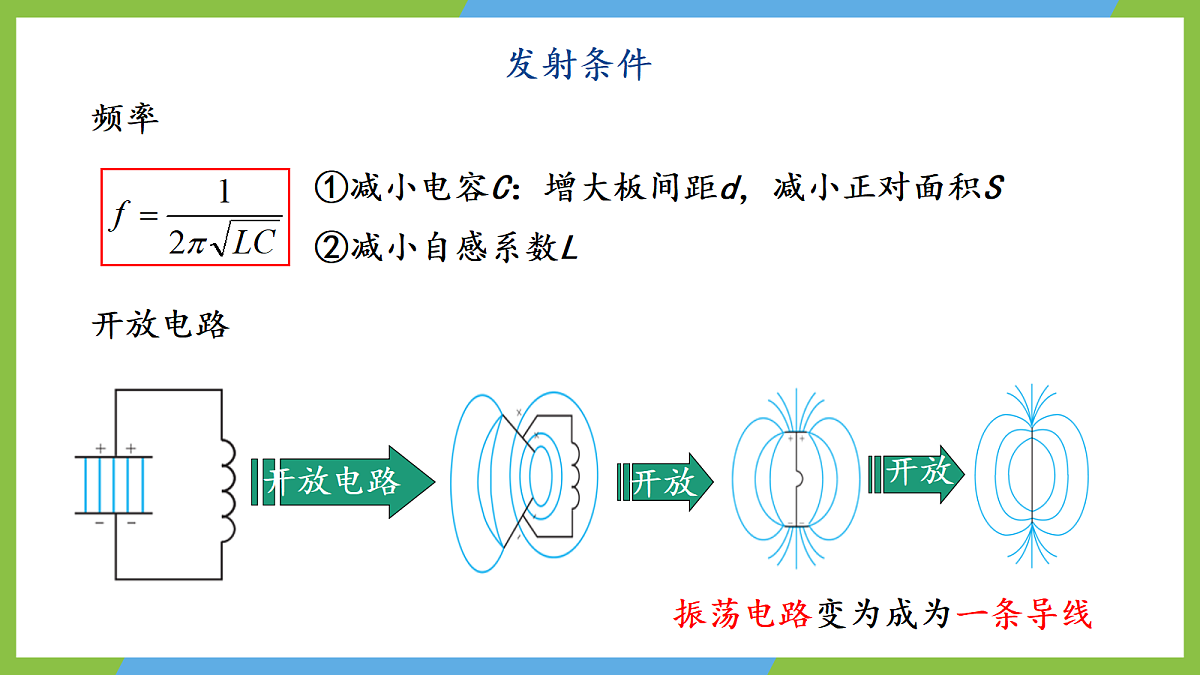

如何获得高频率和开放电路？
①减小电容C：增大板间距d，减小正对面积S
振荡电路变为成为一条导线

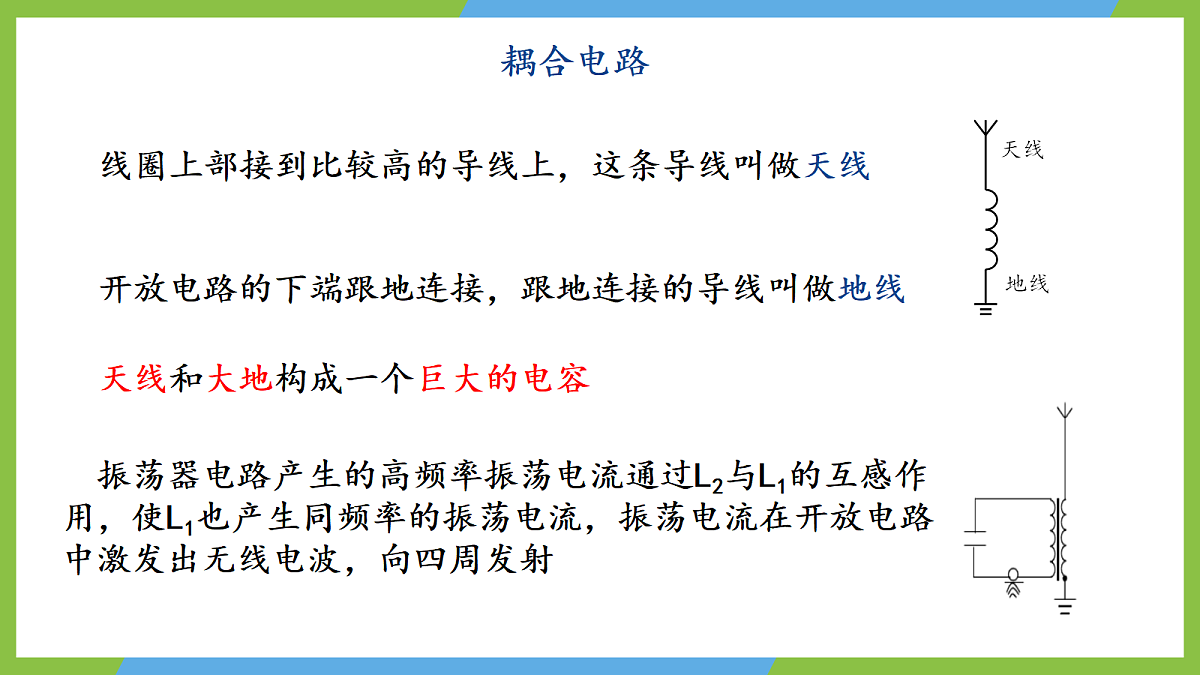

开放电路的下端跟地连接，跟地连接的导线叫做地线
线圈上部接到比较高的导线上，这条导线叫做天线
振荡器电路产生的高频率振荡电流通过L2与L1的互感作用，使L1也产生同频率的振荡电流，振荡电流在开放电路中激发出无线电波，向四周发射
天线和大地构成一个巨大的电容
低频信号（如声音）为何不能直接发射？
调制：在电磁波发射技术中，使载波随各种信号而改变的技术叫作调制
载波：用来携带信号的高频电磁波叫作载波
振幅随信号的强弱而变，这种调制叫作调幅(AM)
频率随信号的强弱而变，这种调制叫作调频(FM)
频率低，发射本领弱；多种信号混合无法区分
“货物”——要传送的声音、图象等信号 “高铁”——振荡器产生的高频交变电流（载波） “装上货物”的过程——调制信号过程
波段划分：无线电波的波长范围（几毫米至几十千米），按波长分为长波、中波、中短波、短波、微波
空间波：沿直线传播的无线电波叫做空间波，它包括由发射点直接到达接收点的直射波和经地面反射到接收点的反射波，沿直线传播的微波不能传播很远，一般为几十千米。适用于微波，能量损耗小、信号稳定，如电视、雷达、卫星通信。
地波：沿地球表面空间向外传播的无线电波叫地波。传播稳定，适用于长波、中波，如超远程通信、导航。
天波：依靠电离层的反射作用传播的无线电波叫做天波。依靠电离层反射传播，适用于短波，传播距离远，受太阳辐射影响，夜晚接收电台更多。
处在电磁波传播空间中的导体，会产生感应电流，导体中感应电流的频率与激起它的电磁波频率相同，因此，利用放在电磁波传播空间中的导体，就可以接收到电磁波
在无线电技术中，用天线和地线组成的接收电路来接收电磁波
接收电磁波后首先要从诸多的信号中筛选出自己想要的，这就要设法使我们所需的电磁波在接收天线中激起的感应电流最强。如何实现筛选呢？
电谐振：要从诸多的电磁波中把我们需要的选出来，通常叫做选台。在无线电技术里，当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强。这种现象叫做电谐振，类似机械振动中的共振。
调谐：调节接收电路固有频率，使其与目标电磁波频率产生电谐振的过程，即“选台”。收音机通过调节可变电容器的电容改变调谐电路频率，实现选台
调谐后的高频调制电流无法直接驱动扬声器发声，如何还原低频信号？
从高频调制电流中“提取”低频调制信号的过程称为解调，是调制的逆过程，调幅波的解调也叫检波
发射与接收流程
1. 要有效发射低频电信号，需将其附加在高频载波上，该过程称为（ ）A. 调谐 B. 解调 C. 调制 D. 检波
答案：C。解析：调制是将低频信号加载到高频载波的过程，C正确。
2. 转换电视频道选择节目，本质是调节接收电路的（ ）A. 振幅 B. 频率 C. 相位 D. 功率
答案：B。解析：选台过程即调谐，通过改变接收电路固有频率，使其与目标频道电磁波频率产生电谐振，B正确。
3. 下列关于无线电波传播的说法正确的是（ ）A. 短波主要靠地波传播 B. 微波主要靠天波传播C. 中波可通过地波和天波传播 D. 空间波传播距离不受限制
答案：C。解析：短波主要靠天波传播，A错误；微波主要靠空间波传播，B错误；中波可通过地波和天波传播，C正确；空间波沿直线传播，受地球曲率限制，传播距离较短，D错误。
1.认真阅读课本本节内容，并完成课后“练习与应用”；
3.互动小游戏：电磁波的发射和接收。
