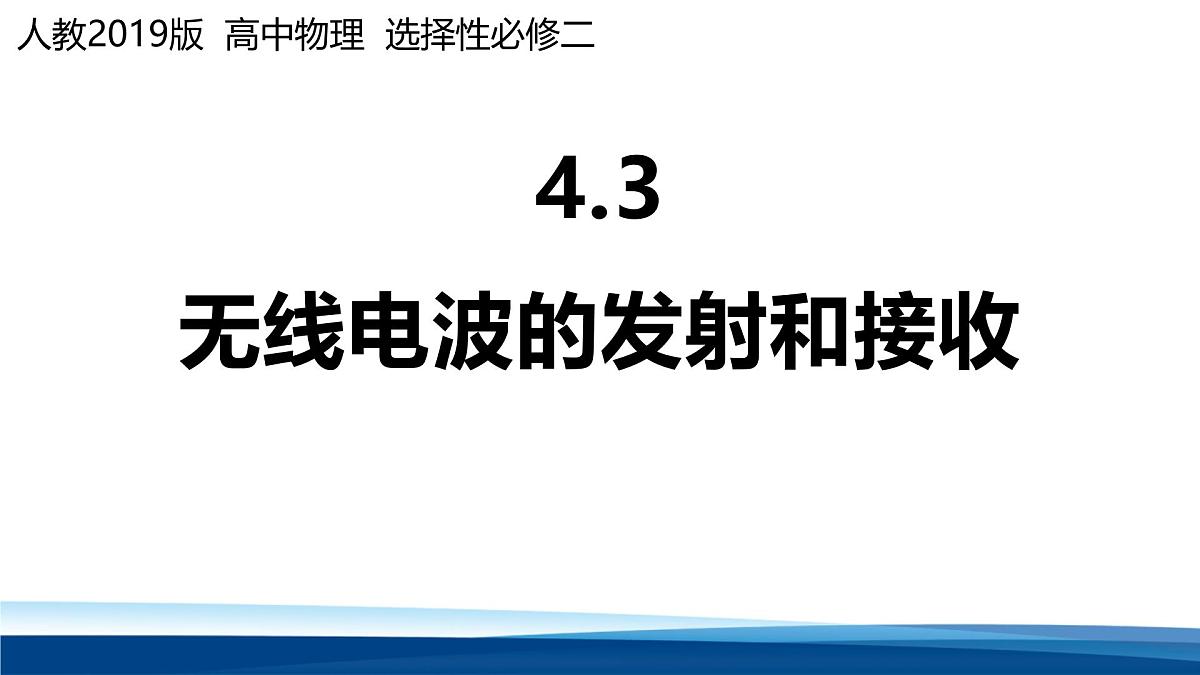

高中物理人教版 (2019)选择性必修 第二册无线电波的发射和接收背景图ppt课件

这是一份高中物理人教版 (2019)选择性必修 第二册无线电波的发射和接收背景图ppt课件，共41页。PPT课件主要包含了电视广播的发射和接收，无线电波的发射，将发射塔建的很高，信号源，振荡电路，电台发射，声音信号的调制过程，无线电的发射全过程，调制器，放大器等内容，欢迎下载使用。

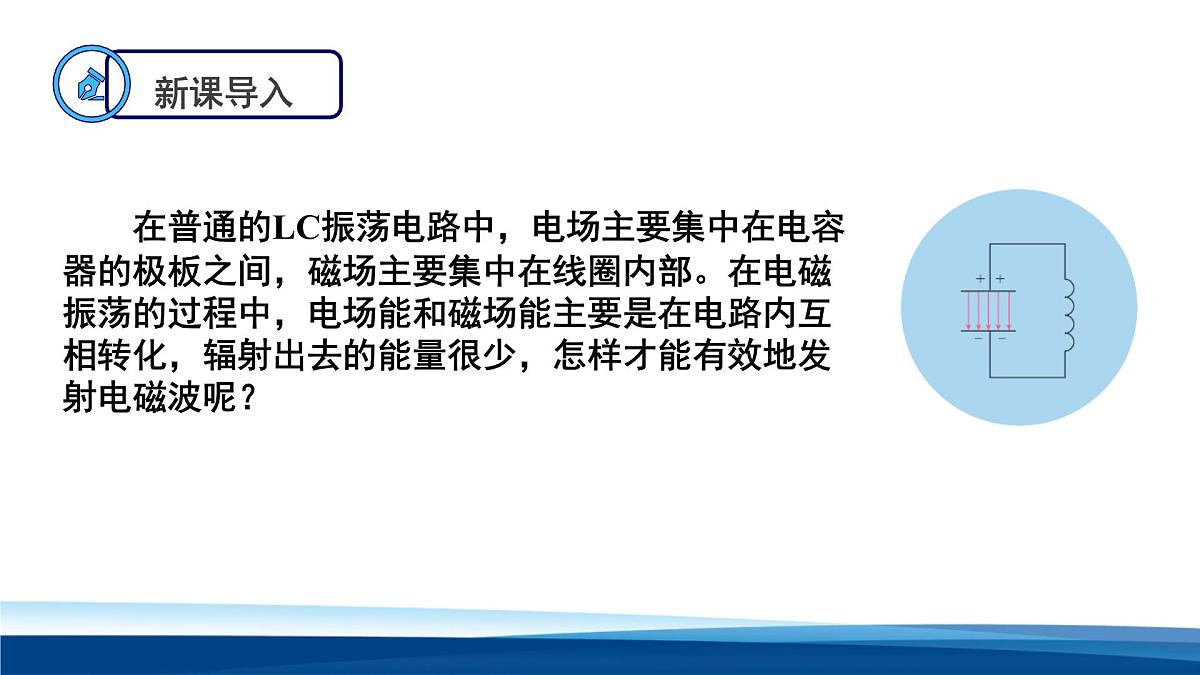

在普通的LC振荡电路中，电场主要集中在电容器的极板之间，磁场主要集中在线圈内部。在电磁振荡的过程中，电场能和磁场能主要是在电路内互相转化，辐射出去的能量很少，怎样才能有效地发射电磁波呢？
第二：振荡电路的电场和磁场必须分散到尽可能大的空间，这样才能有效地把能量辐射出去。

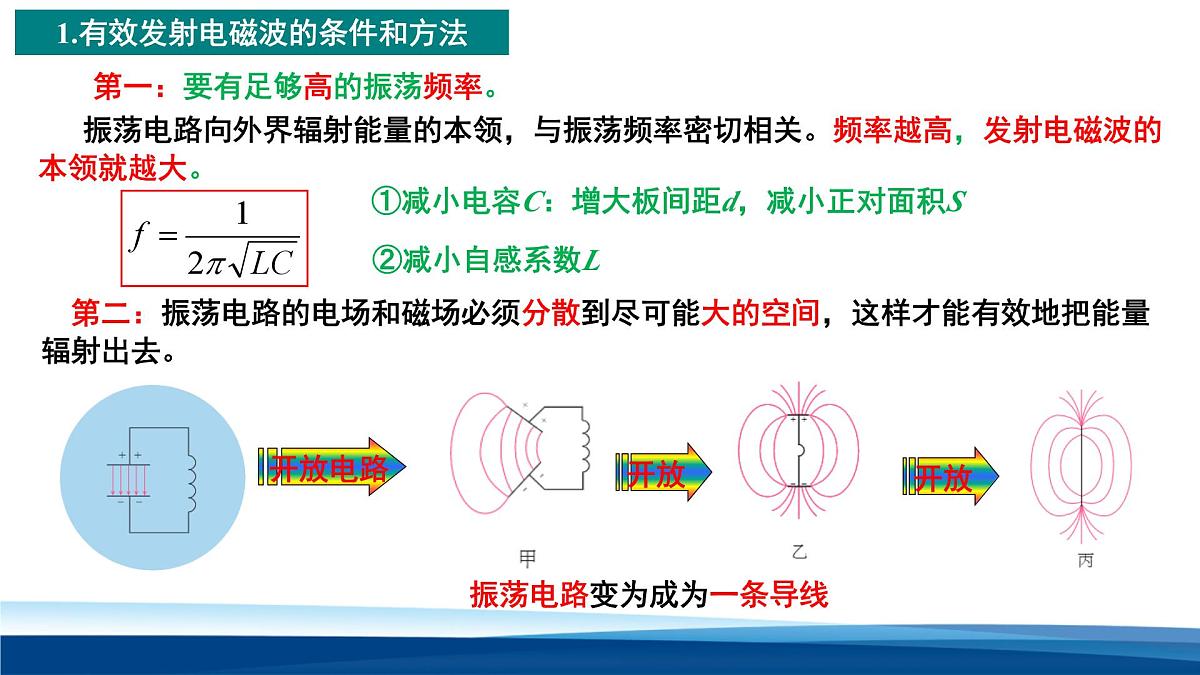

第一：要有足够高的振荡频率。
振荡电路向外界辐射能量的本领，与振荡频率密切相关。频率越高，发射电磁波的本领就越大。
1.有效发射电磁波的条件和方法
①减小电容C：增大板间距d，减小正对面积S
振荡电路变为成为一条导线
天线和大地构成一个巨大的电容

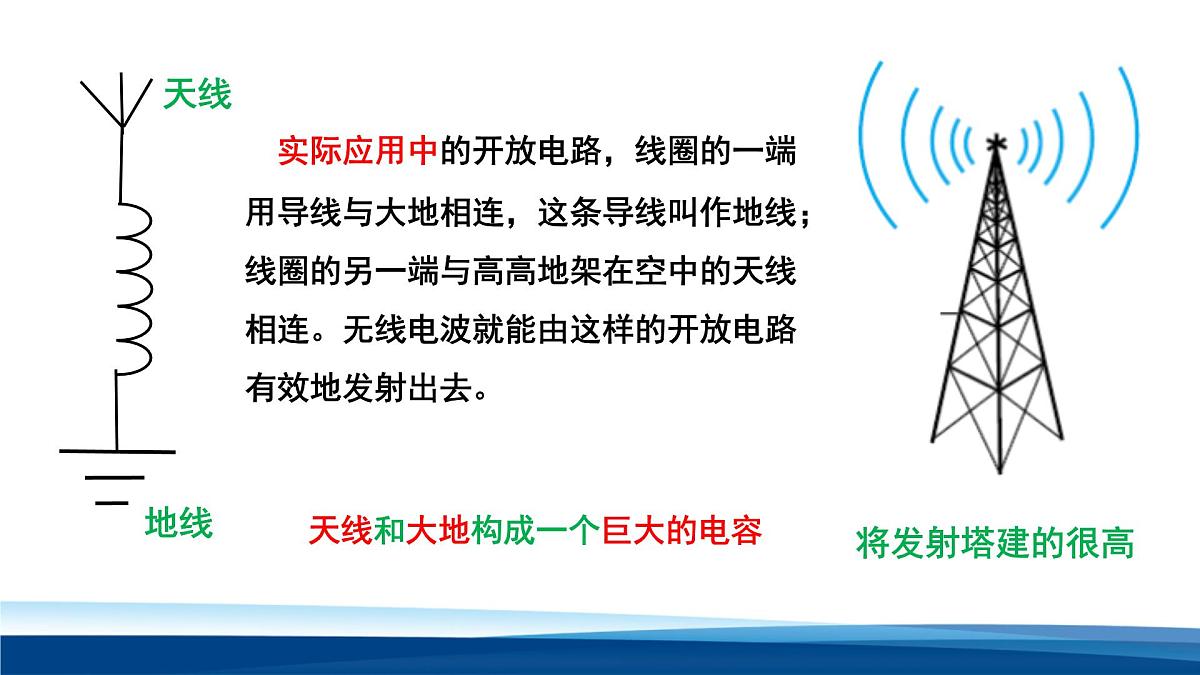

实际应用中的开放电路，线圈的一端用导线与大地相连，这条导线叫作地线；线圈的另一端与高高地架在空中的天线相连。无线电波就能由这样的开放电路有效地发射出去。

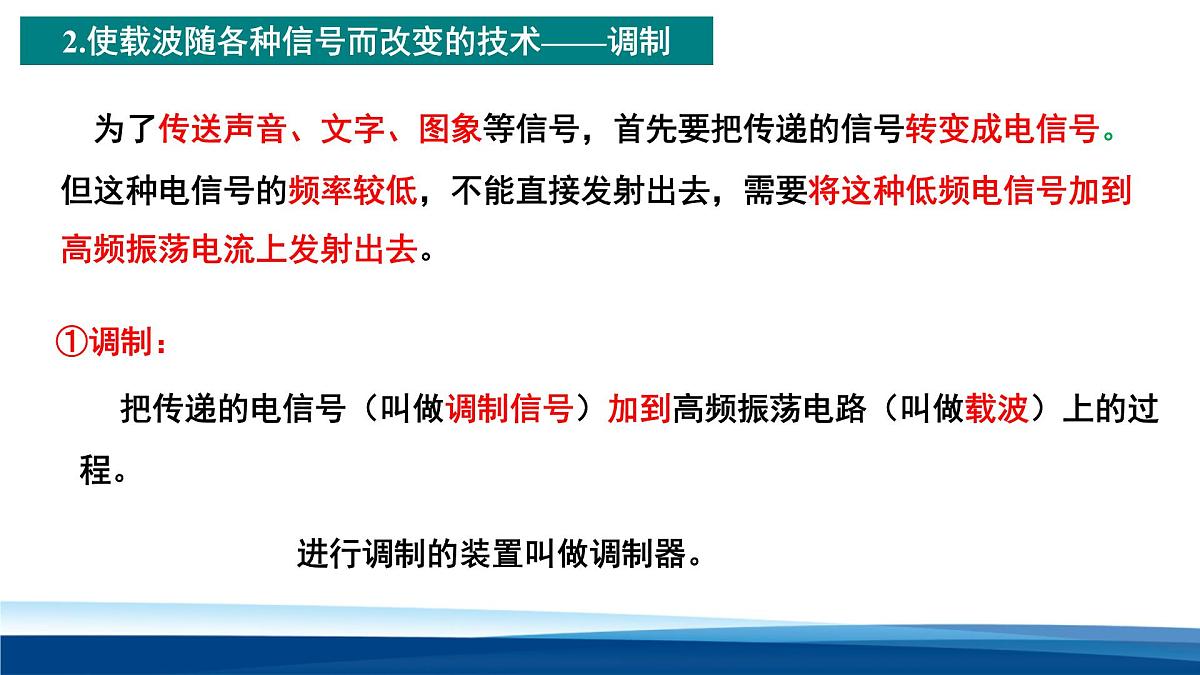

2.使载波随各种信号而改变的技术——调制
为了传送声音、文字、图象等信号，首先要把传递的信号转变成电信号。但这种电信号的频率较低，不能直接发射出去，需要将这种低频电信号加到高频振荡电流上发射出去。
把传递的电信号（叫做调制信号）加到高频振荡电路（叫做载波）上的过程。
进行调制的装置叫做调制器。

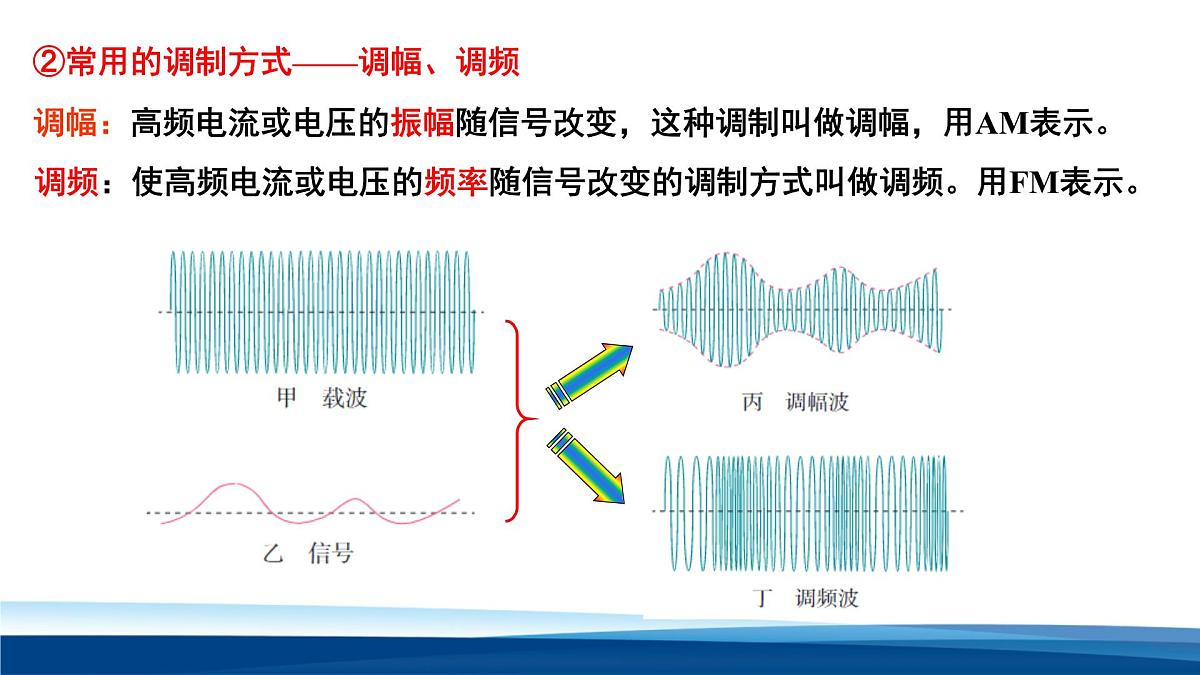

②常用的调制方式——调幅、调频
调幅：高频电流或电压的振幅随信号改变，这种调制叫做调幅，用AM表示。
调频：使高频电流或电压的频率随信号改变的调制方式叫做调频。用FM表示。
A、调幅：　　　　使高频振荡电磁波的振幅随调制信号而改变叫做调幅.
调幅广播(AM)一般使用中波和短波波段。
调幅 (AM)：中波和短波波段。
以调幅方式调制的无线电广播，其发射原理如图所示。话筒将声音变成音频信号，经音频放大器放大后，再进入调制器，同时送入调制器的还有载波，信号经调制后耦合到发射天线向外发射。
B、调频：　　　　使高频振荡电流的频率随调制信号而改变叫做调频。
①调频广播(FM)和电视广播都采用调频的方法来调制；②通常使用微波中的甚高频(VHF)和超高频(UHF)波段。
无线电技术中使用的电磁波叫无线电波。无线电波的波长从几毫米到几十千米不等。根据波长（或频率）又可以把无线电波分成长波、中波、中短波、短波和微波等几个波段。
长波: 波长较长，容易产生衍射现象。 长波在地面传播时能绕过障碍物（大山、高大建筑物……）
长波容易被电离层吸收； 短波容易被电离层反射； 微波容易穿过电离层。
微波: 频率很高；直线传播。
，导体遇到电磁波会产生感应电流。
接收电磁波后首先要从诸多的信号中筛选出自己想要的，这就要设法使我们所需的电磁波在接收天线中激起的感应电流最强。如何实现筛选呢？
所以，接收电磁波后首先要从诸多的信号中筛选出自己想要的，这就要设法使我们所需的电磁波在接收天线中激起的感应电流最强。如何实现筛选呢？
调谐：使接收电路发生电谐振的过程
当接收电路的固有频率跟收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫做电谐振。
3.解调过程还原声音和图像信号
解调：把声音或图像信号从高频电流中还原出来
4.无线电的接收全过程
电视信号发射塔上的信号发射天线
1.电视信号的采集过程与发射
2.电视信号的主要传播方式
人们利用电磁波发展了无线电技术。电磁波给人类社会带来了深刻而又巨大的变化，由此开辟了电子技术的新时代。今日的天空，已充满了各种频率不同、功率不同、传递信息各异的电磁波。由于电磁波的存在以及无线电技术的飞跃发展，人类才能在遥远的他乡，听到和看到亲人的音容笑貌；电报、广播、电视靠它传递；卫星靠它控制、导航……看不见的电波，使得人类社会的发展日新月异。
尽管电磁波为人类造福，但也给人类带来某些害处，它会干扰人体生理节律，破坏免疫机能，引起头疼、失眠等症状，常被人们称为“无形杀手”。1995年4月，美国一架飞机在航行中，由于机上有人使用手机，使机上的电子设备全部失灵，飞机偏离了航线。所以，电磁污染对人类生存环境的干扰已成为环境科学中的新课题。
1.在电磁波发射技术中，使电磁波随各种信号而改变叫____.使高频振荡的振幅随信号而改变叫____；使高频振荡的频率随信号而改变叫 .
2.当接到电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强的现象叫_____ ；使接收电路产生电谐振的过程叫____.
3.从接收到的高频振荡中“检”出所携带的信号，叫做____.____是调制的逆过程，因此也叫____.
4.下列说法正确的是( )A.用带有地线和天线的开放电路，就可将电磁波发射出去B.在电磁波的传播空间，放上一导体，即可把电磁波接收下来C.检波是调制的逆过程D.电磁波的传播方式只有两种：天波和地波
5.关于电磁波的发射和接收，以下说法正确的是( )A.为了使振荡电路有效地向空间辐射能量，必须是闭合电路B.电台功率比较低，不能直接用来发射电磁波C.当接收电路的固有频率与收到的电磁波的频率相同，接收电路中产生的振荡电流最强D.要使电视机的屏幕上有图像，必须要有检波过程
6.收音机正在收听700 kHz的电台播音，现需改收1400 kHz的电台，应调节调谐回路的可变电容，使其电容量变为原来的____.
7.调整接收回路时，可变电容器的动片全部旋出到完全旋入的过程中，仍收不到某一较低频率的电台的信号，要接收到该电台，则应( )A.增加谐振线圈的圈数B.减小谐振线圈的圈数C.在线圈中插入铁芯D.加大电源电压
8．世界各地有许多无线电台同时广播，用收音机一次只能收听到某一电台的播音，而不是同时收听到许多电台的播音，其原因是(　　)A．因为收听到的电台离收音机最近B．因为收听到的电台频率最高C．因为接收到的电台电磁波能量最强D．因为接收到的电台电磁波与收音机调谐电路的固有频率相同，产生了电谐振
9．实际发射无线电波如图所示，高频振荡器产生高频等幅振荡电流如图甲所示，人对着话筒说话产生低频振荡电流信号如图乙所示，根据这两个图像，发射出去的电磁波图像应是图中的 (　　)
10、一个LC接收回路，若要从接收较高频率的电磁波变到接收较低频率的电磁波，下列调节正确的是 （ ）A.增加谐振线圈的匝数B.在线圈中插入铁芯C.降低电源电压D.把可变电容器的动片适当旋进些
11、调谐电路中可变电容器的动片从完全旋入到完全旋出仍接收不到某较高频率电台发出的电信号，要收到该电台的信号，应该（ ）A.增加调谐电路线圈的匝数B.加大电源电压C.减少调谐电路线圈的匝数D.减小电源电压
