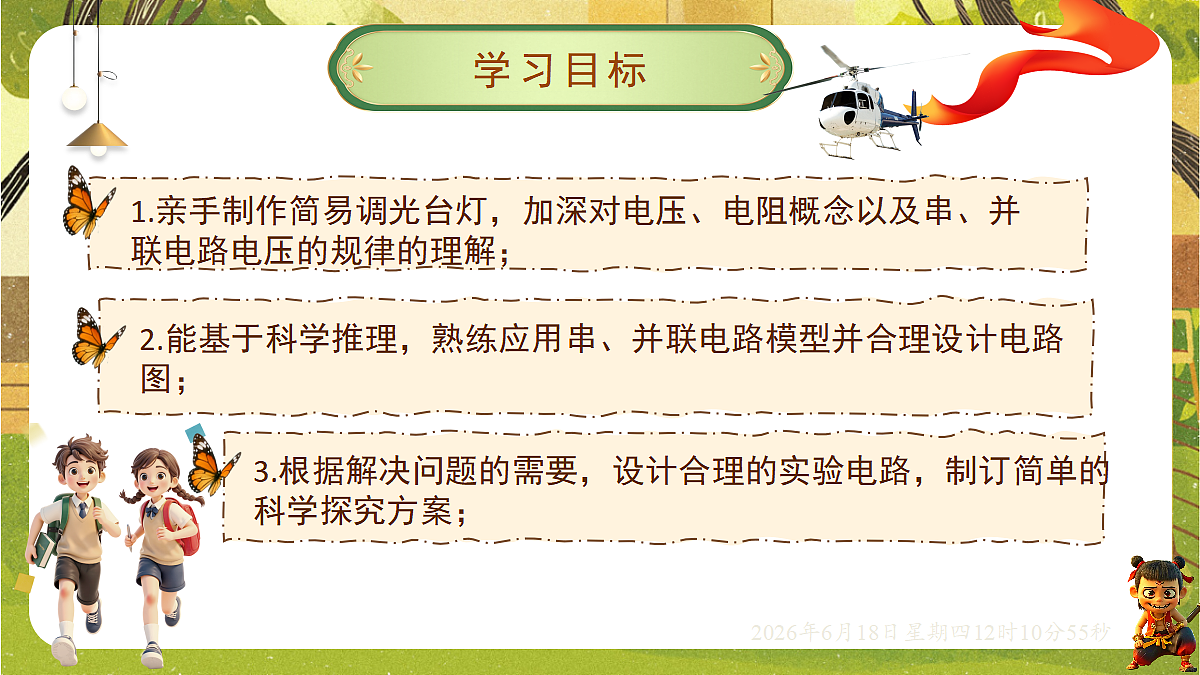

3.根据解决问题的需要，设计合理的实验电路，制订简单的科学探究方案；

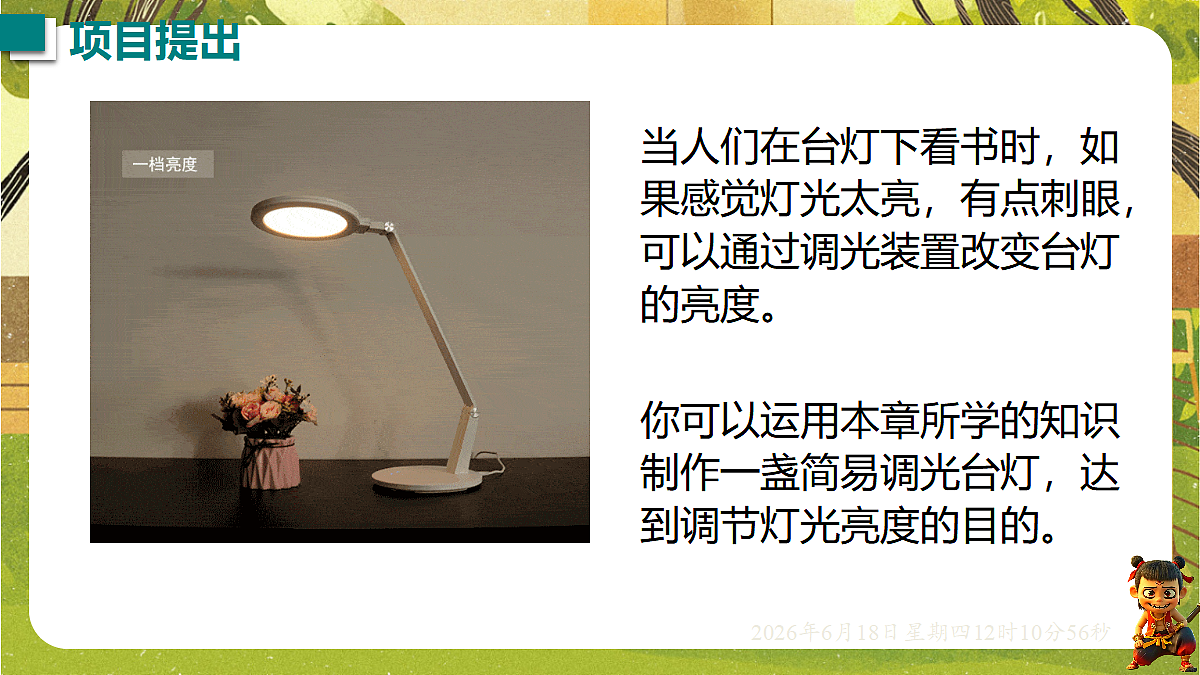

当人们在台灯下看书时，如果感觉灯光太亮，有点刺眼，可以通过调光装置改变台灯的亮度。
你可以运用本章所学的知识制作一盏简易调光台灯，达到调节灯光亮度的目的。

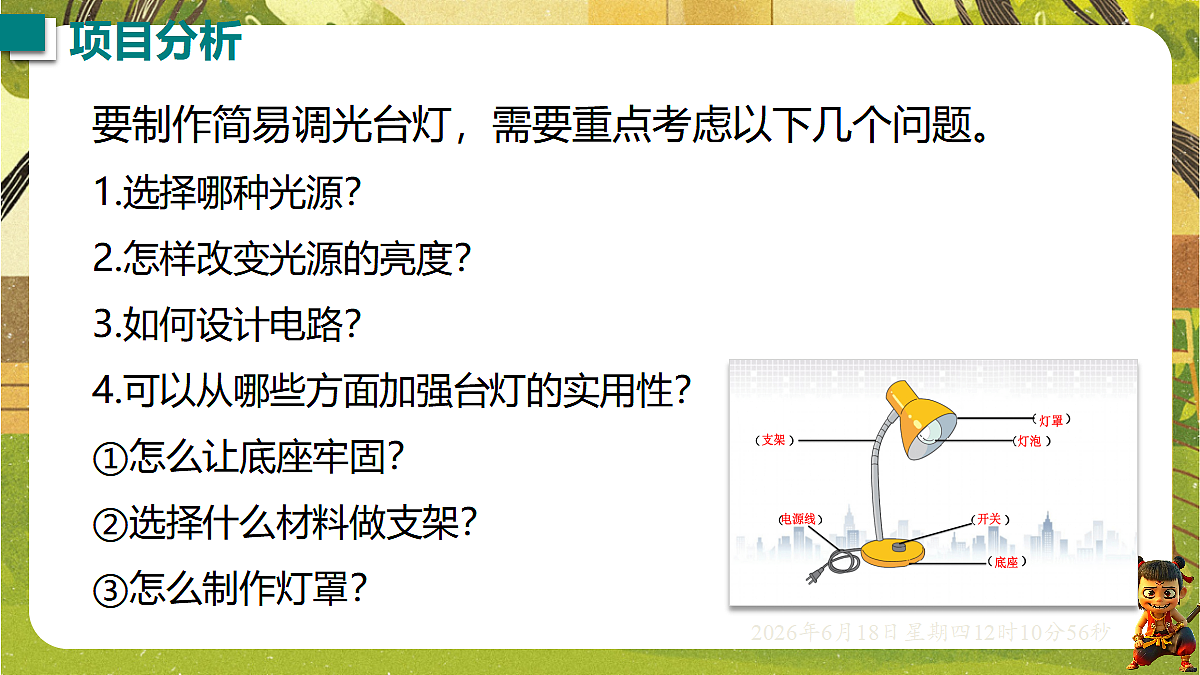

要制作简易调光台灯，需要重点考虑以下几个问题。1.选择哪种光源？2.怎样改变光源的亮度？3.如何设计电路？4.可以从哪些方面加强台灯的实用性？①怎么让底座牢固？②选择什么材料做支架？③怎么制作灯罩？

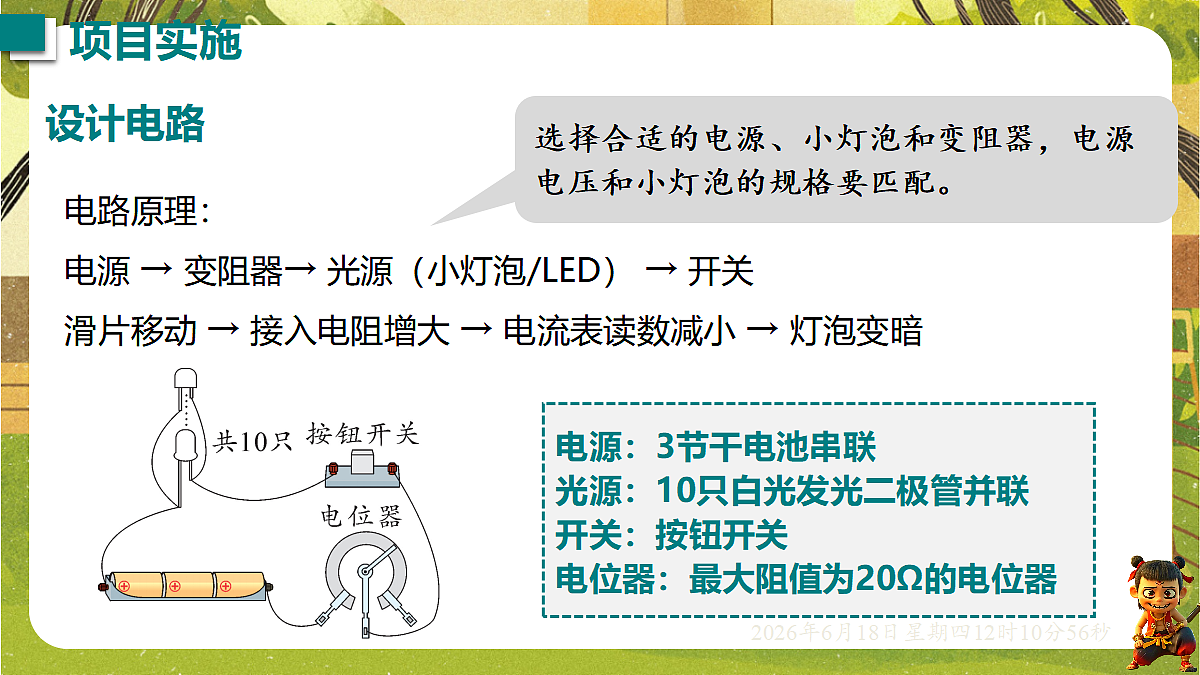

电路原理：电源 → 变阻器→ 光源（小灯泡/LED） → 开关滑片移动 → 接入电阻增大 → 电流表读数减小 → 灯泡变暗
选择合适的电源、小灯泡和变阻器，电源电压和小灯泡的规格要匹配。
电源：3节干电池串联光源：10只白光发光二极管并联开关：按钮开关电位器：最大阻值为20Ω的电位器

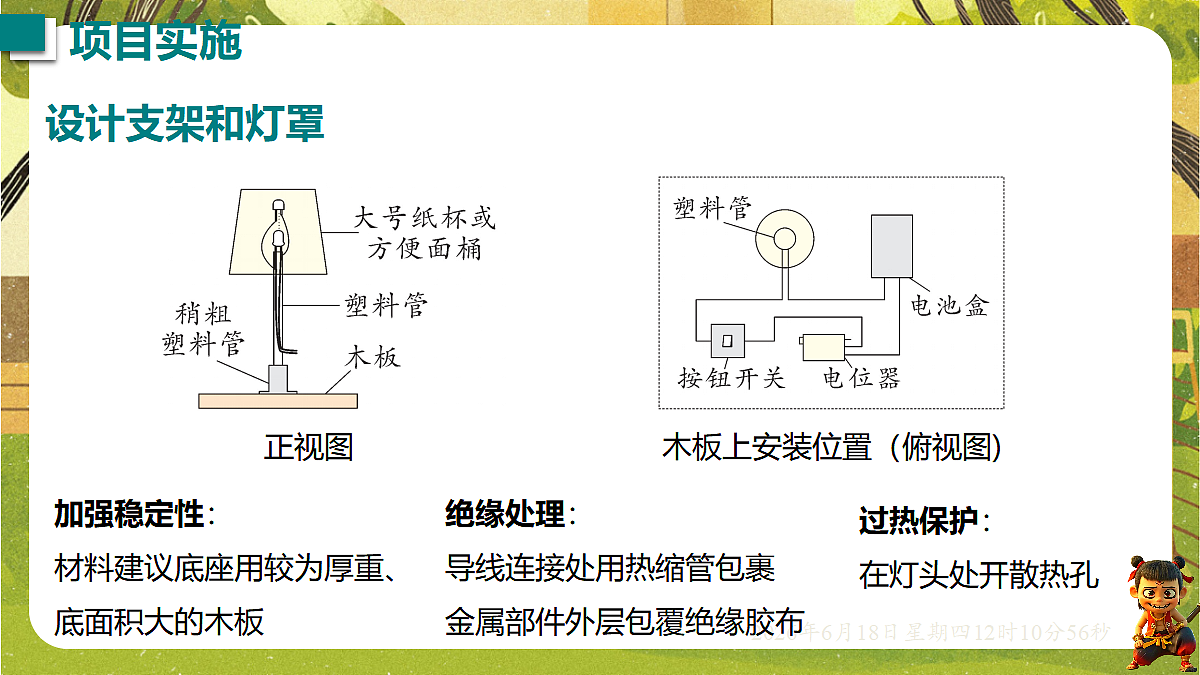

加强稳定性：材料建议底座用较为厚重、底面积大的木板
木板上安装位置（俯视图)
绝缘处理：导线连接处用热缩管包裹金属部件外层包覆绝缘胶布
过热保护：在灯头处开散热孔
（1）制作：把电池盒、按钮开关、电位器及一段稍细的短塑料管粘在底座上。在较细塑料管靠近下端侧壁上开一孔，穿入导线，然后将较细塑料管的下端固定在底座上。将发光二极管并联后，连在较细塑料管上端导线上，将下端导线按设计图连好，最后将灯罩扣在发光二极管上。
（2）测试：检查电路，闭合开关，通过电位器调节发光二极管的亮度。
电路连接——小心"电线打架"⚡​短路灾难：红黑导线直接碰一起→电池急速发热（像捏扁的可乐瓶喷水）​检查秘诀：? 通电前先肉眼"巡逻"：① 导线胶皮没破（像检查水管不漏水）② 电池盒正负极没装反（+对红线，-对黑线）
视频 制作简易调光台灯
1.向其他同学展示介绍你的作品。2.与其他同学交流，看看谁做的台灯既实用又漂亮，还有哪些地方需要改进。
"彩虹灯罩"创意​材料：透明塑料瓶 + 彩色玻璃纸​做法：把红、蓝玻璃纸剪成条纹，交替贴在瓶身​效果：灯光变成彩虹色?，更有趣
1. 制作简易调光台灯的目的是( )
A. 增加台灯的亮度B. 改变台灯的亮度以适应不同需求C. 延长台灯的使用寿命D. 减少台灯的耗电量
2.请你列举出在生活中需要用到调光台灯的几个场景：____________________________________________________________________________________________。
阅读时调节灯光亮度；夜间休息时降低灯光亮度；营造氛围（如餐厅、卧室等场景）（合理即可）
（二）怎样改变光源的亮度
5.调光台灯可以通过在电路中增加一个调光装置来改变台灯的亮度，该调光装置其实就是一个________，该元件应与灯泡____联，通过改变该装置________________，进而改变通过灯泡的______，从而调节灯泡的亮度。
（三）台灯的实用性设计
6.为了使台灯结构小巧，选择________（填“滑动变阻器”或“电位器”）接入电路。
7.调光台灯的制作涉及多方面的物理知识，如灯罩的作用是利用光的______来增强台灯亮度；灯座应使用较重的材料制作，这是通过降低台灯整体的______来提高其稳定性。
8.小荣选择器材制成了如图甲所示的台灯，其中所用到的电位器是一种变阻器，如图乙所示的是电位器
的结构示意图，为了保证顺时针转动时，灯泡变亮，应该选择______接线柱接入电路。如果其内部的电阻片制作得更厚一些，它的整体电阻将会______（填“变大”“变小”或 “不变”）。
10. 如图为小德设计的四种调光台灯的电路图，其中能实现“利用滑动变阻器控制灯泡由亮到灭”的最佳电路是（各元件规格完全相同）( )
A. B. C. D.
