17.2 欧姆定律（课件）--2026-2027学年人教版物理九年级全册

这是一份人教版（2024）九年级全册（2024）第2节 欧姆定律精品课件ppt，共38页。PPT课件主要包含了复习回顾，根据题意画出电路图，电阻的阻值，想想议议，欧姆定律，适用条件，单位统一，同一导体，纯电阻电路等内容，欢迎下载使用。
3.通过运用数学知识推理出欧姆定律的过程，培养融合其他学科知识的能力；
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。

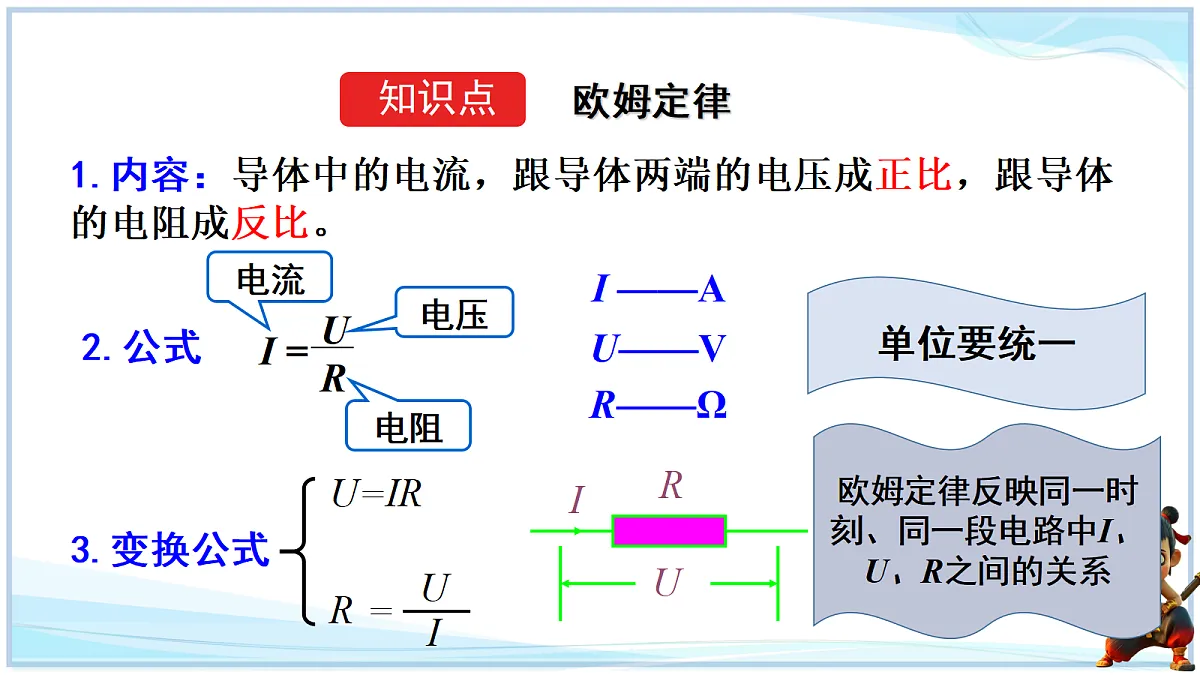

1.内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系

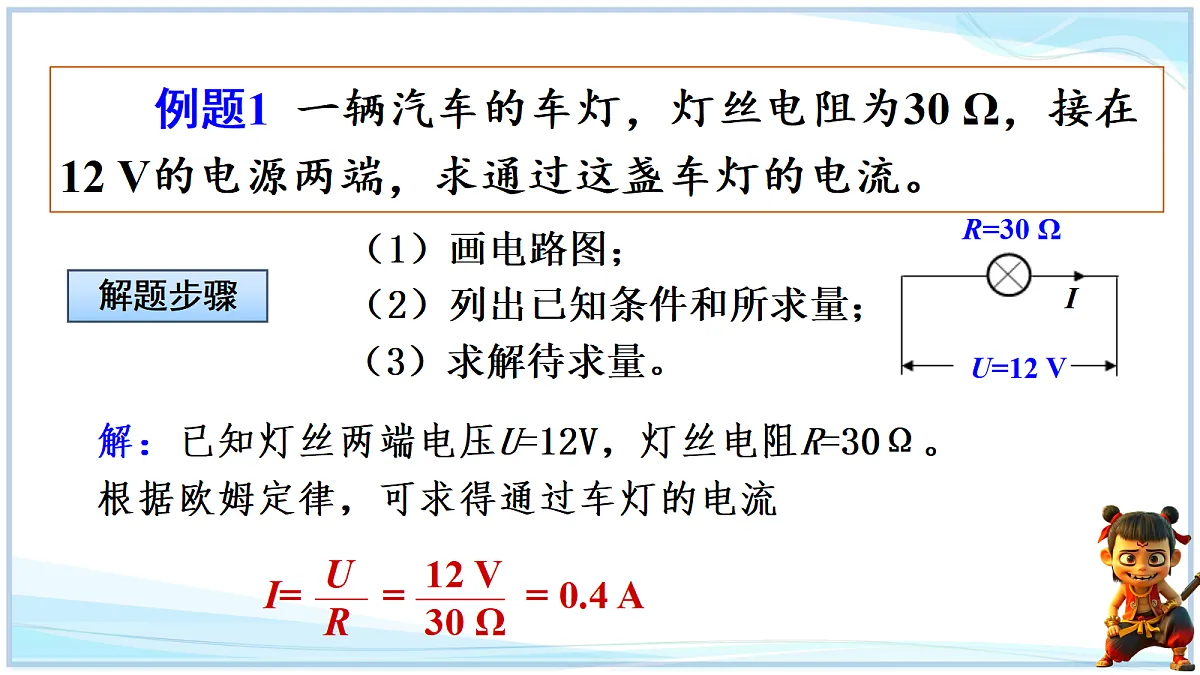

　　例题1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏车灯的电流。
解：已知灯丝两端电压U=12V，灯丝电阻R=30Ω。根据欧姆定律，可求得通过车灯的电流
（2）列出已知条件和所求量；
用欧姆定律进行计算的一般步骤
读题、审题（注意已知量的内容）；
在图上标明已知量的符号、数值和未知量的符号；
选用物理公式进行计算（书写格式要完整，规范）。

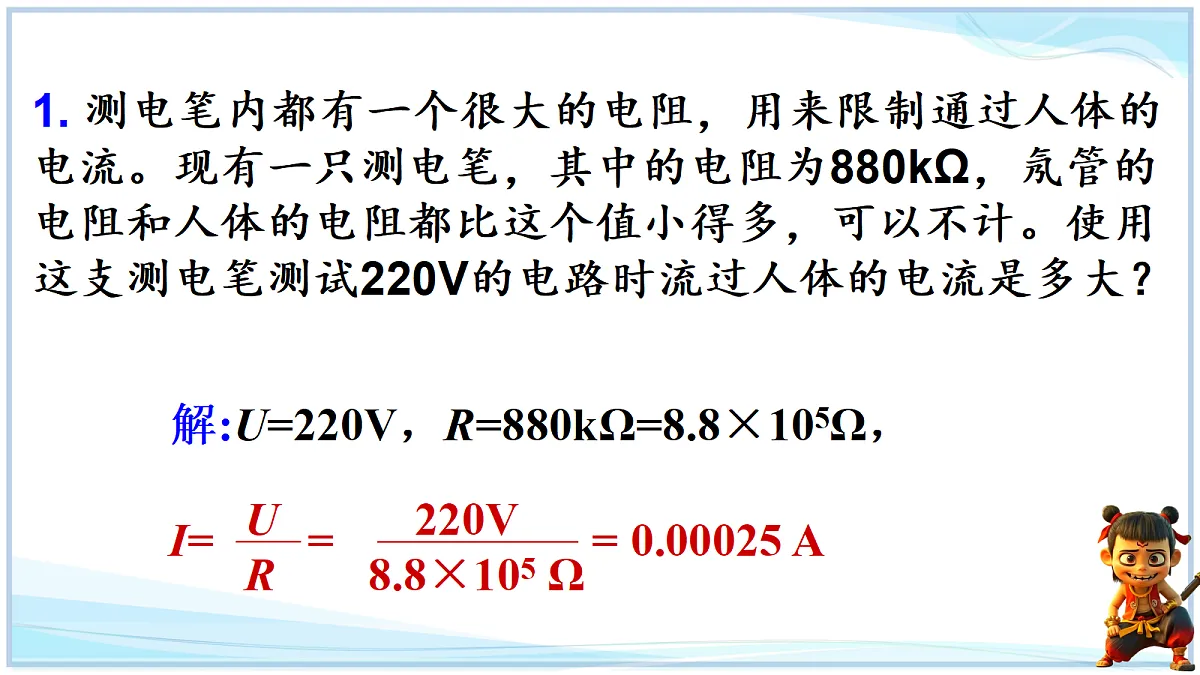

1. 测电笔内都有一个很大的电阻，用来限制通过人体的电流。现有一只测电笔，其中的电阻为880kΩ，氖管的电阻和人体的电阻都比这个值小得多，可以不计。使用这支测电笔测试220V的电路时流过人体的电流是多大？
解:U=220V，R=880kΩ=8.8×105Ω，
　　例题2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
灯泡两端的电压： UL=ILRL=0.6 A×20 Ω =12 V
通过灯泡的电流IL=I=0.6 A
2. 一个电热水器工作时电热丝的电阻是22Ω，通过的电流是10A，求电热水器工作时两端的电压。
解：已知R＝22Ω，I＝10A，
电热水器工作时两端的电压：U＝IR＝10A×22Ω＝220V
由 得，

知识点1 欧姆定律的理解
A.导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比B.导体两端电压一定时，导体的电阻与导体中的电流成反比C.导体的电阻是导体本身的一种性质，它的大小与电压、电流无关D.导体的电阻等于导体两端的电压跟通过导体的电流之比
知识点2 欧姆定律的应用
2. 下列能正确反映某导体的电阻与通过其电流的关系的是（不考虑温度对导体电阻的影响）( )
A. B. C. D.
【例题3】有一个电阻两端的电压是12V，通过它的电流是300mA,这个电阻的阻值是多少？
解：U =12 V ，I =300mA=0.3A，
由 得，
该题给出了一种测量导体电阻的方法：测出导体两端的电压U和通过导体的电流I，利用 求出导体电阻。
4.一导体两端电压为3V时，通过导体的电流为1A，则导体电阻为_________；若这段导体两端电压为7.5V，通过导体的电流为_________。
1. 电阻R1、R2串联，电源电压是10V，R1两端电压为8V，R1为10Ω．则R1中的电流等于_______A，R2等于______Ω。
2. 某定值电阻两端加上10V的电压时，测得通过它的电流为2A，则其阻值为______Ω，若电压为0，则它的阻值为______Ω。
3. 两个定值电阻，阻值之比R1：R2=2：3，将它们串联起来接在某一电路中，加在它们两端的电压之比U1：U2=________；若将它们并联起来接在某一电路中，通过它们的电流之比I1：I2=_________。
（2025•澧县一模）如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P由中点滑到b端的过程中，则（　　）A．电路中总电阻先逐渐变大后逐渐变小B．电流表A2示数逐渐变小，电压表V示数不变C．电流表A1示数逐渐变大，电压表V示数逐渐变大D．电压表V示数与电流表A1示数的比值变大
（1）求该铅笔芯的电阻。
10.某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )
11.如图所示的为全液冷超充技术装置，能实现“一秒一公里”的极速充电，技术引领行业发展。充电线可看成有一定阻值的定值电阻（忽略充电过程中温度的变化）。关于其中蕴含的物理知识，下列说法正确的是( )
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
