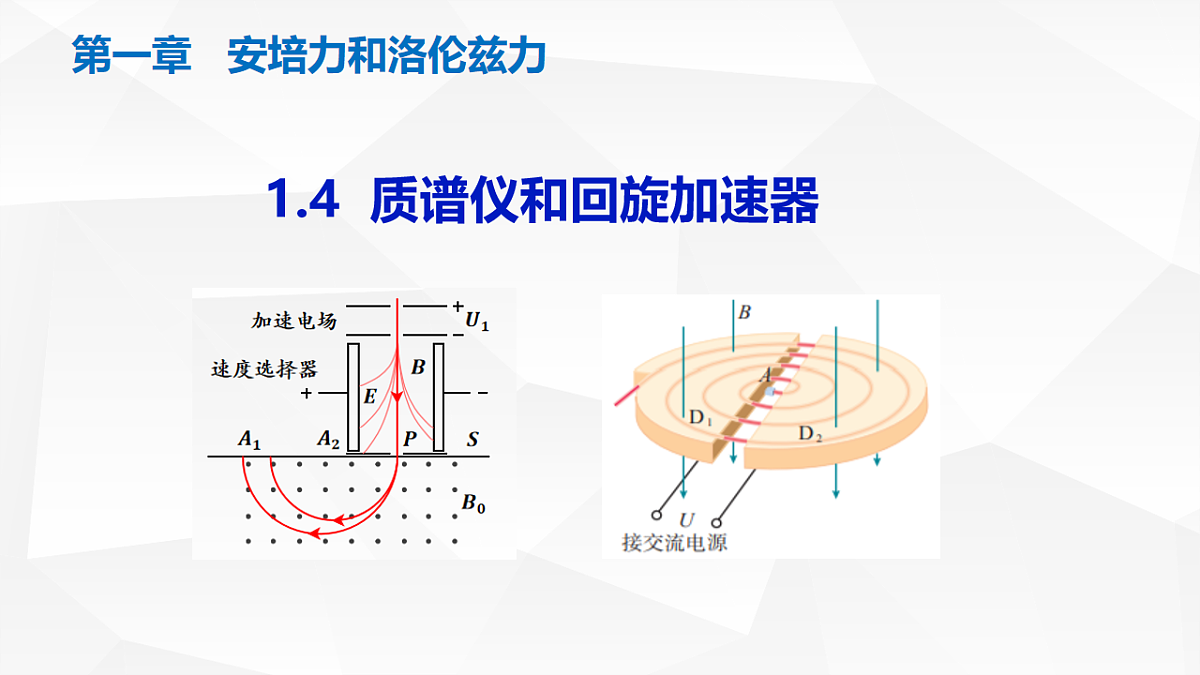

物理质谱仪与回旋加速器教学ppt课件

展开

这是一份物理质谱仪与回旋加速器教学ppt课件，共16页。

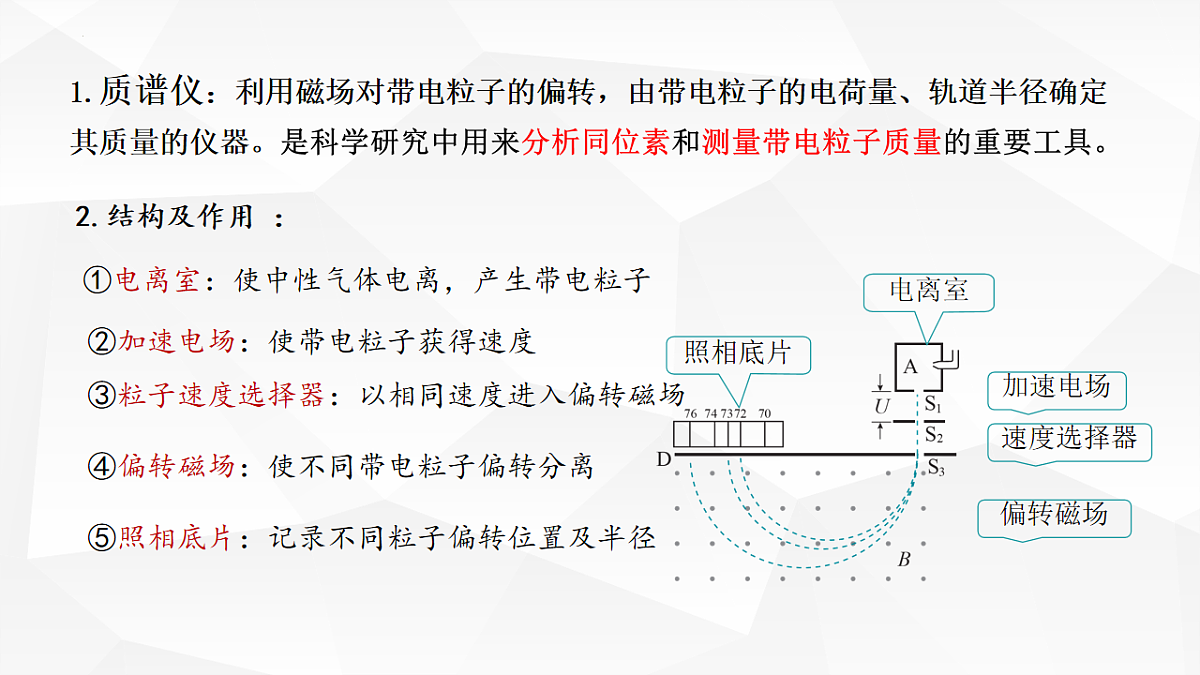

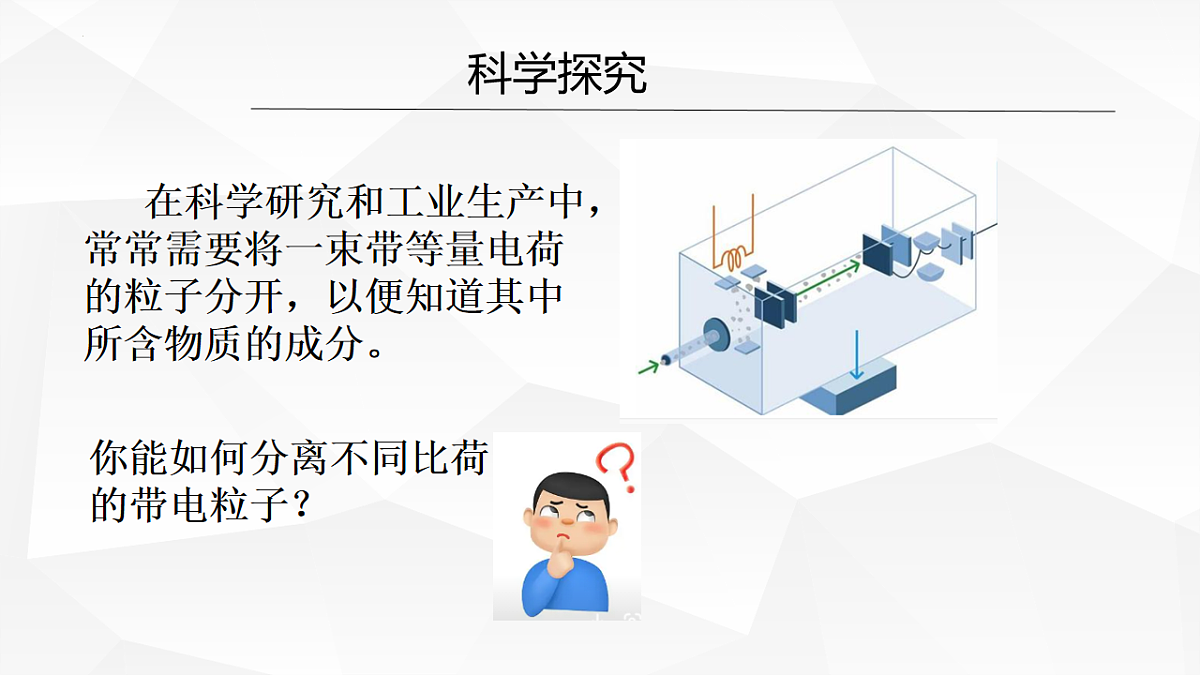

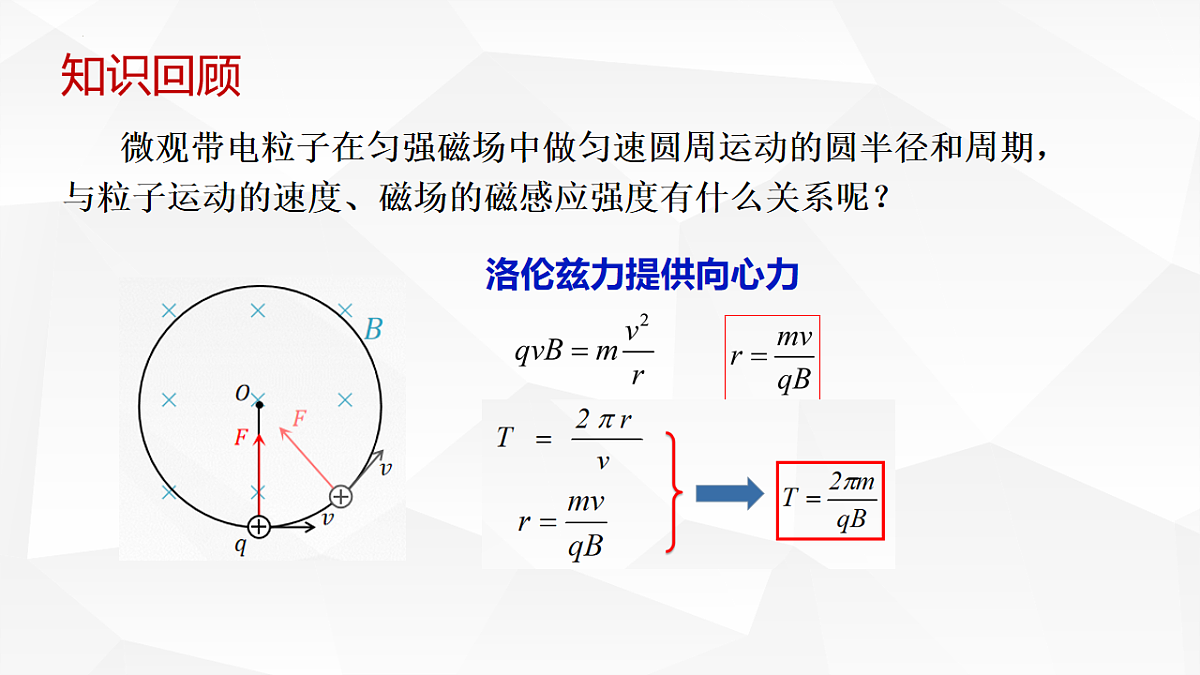

例1 如图，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直．已知甲离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙离子在MN的中点射出；MN长为l.不计重力影响和离子间的相互作用．求：(1)磁场的磁感应强度大小；(2)甲、乙两种离子的比荷之比．

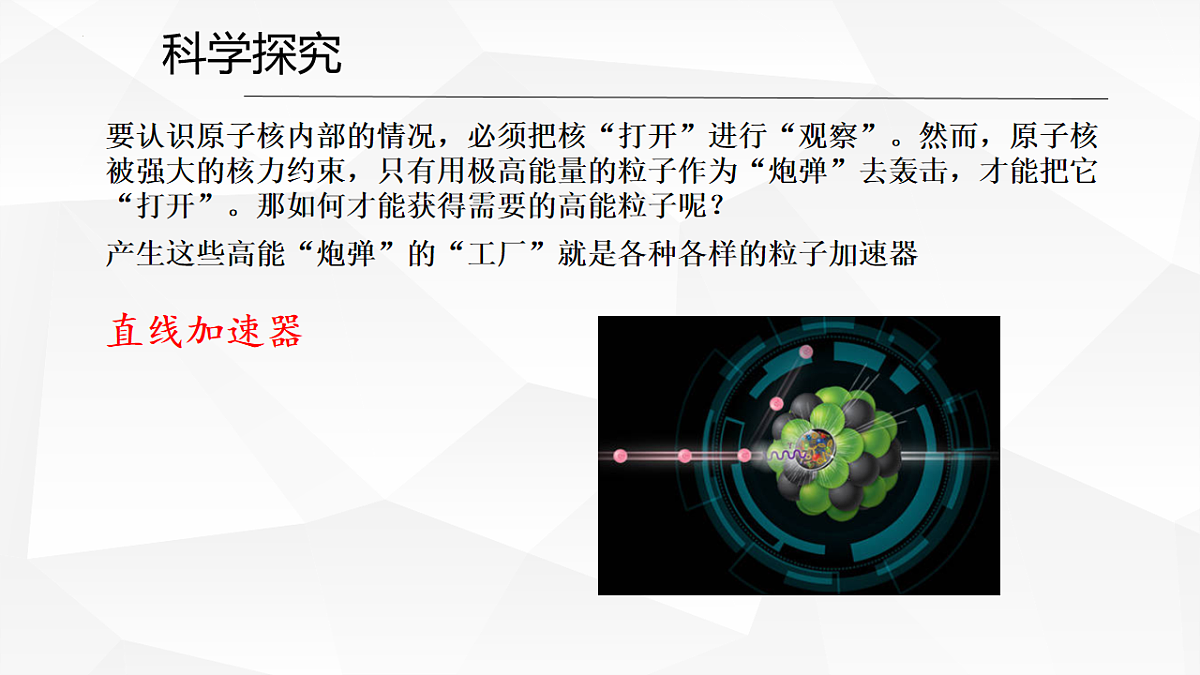

[例2]回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在每次通过狭缝时都能被加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示．设D形金属盒半径为R，若用该回旋加速器加速质子，匀强磁场的磁感应强度为B，高频交流电源频率为f，则下列说法正确的是( A )A．质子被加速后的最大速度不可能超过2πfRB．质子被加速后的最大速度与匀强磁场的磁感应强度大小无关C．只要R足够大，质子的速度可以被加速到任意值D．不改变B和f，该回旋加速器也能用于加速α粒子
例3回旋加速器的工作原理如图所示，要增大带电粒子射出时的动能，则下列说法正确的是( BD )A．增大匀强电场间的加速电压B．增大磁场的磁感应强度C．减小狭缝间的距离D．增大D形金属盒的半径
