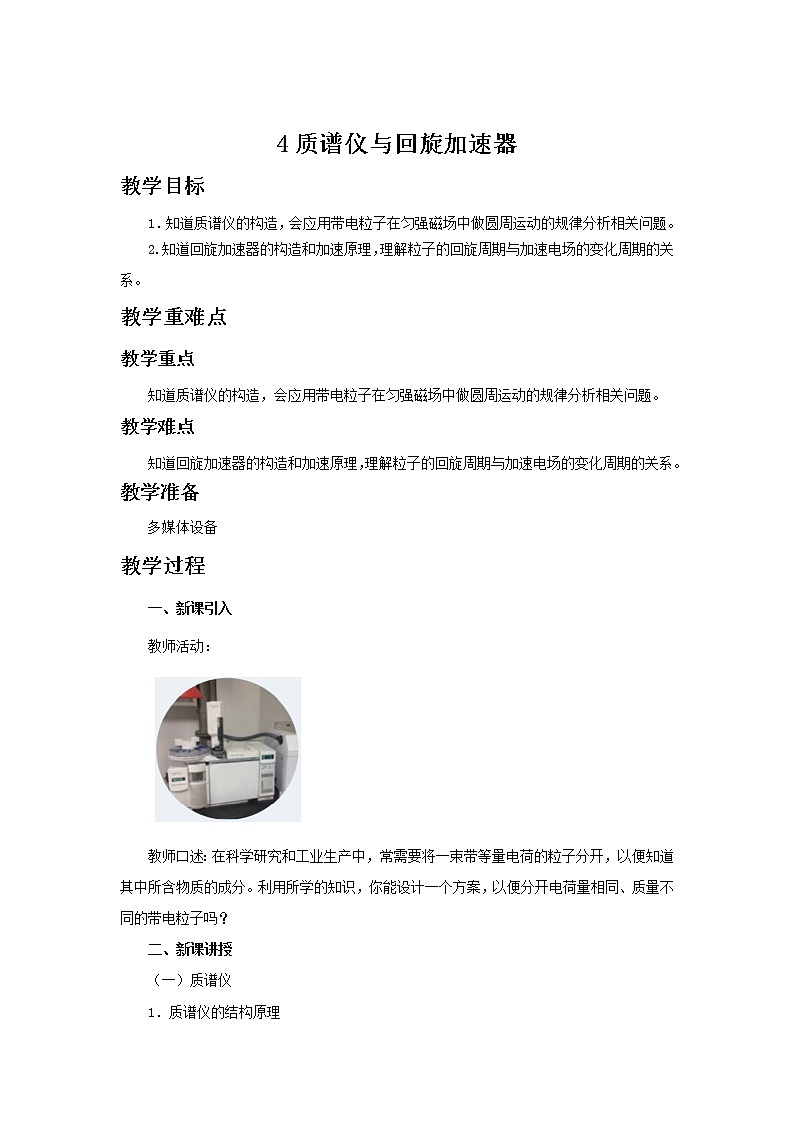

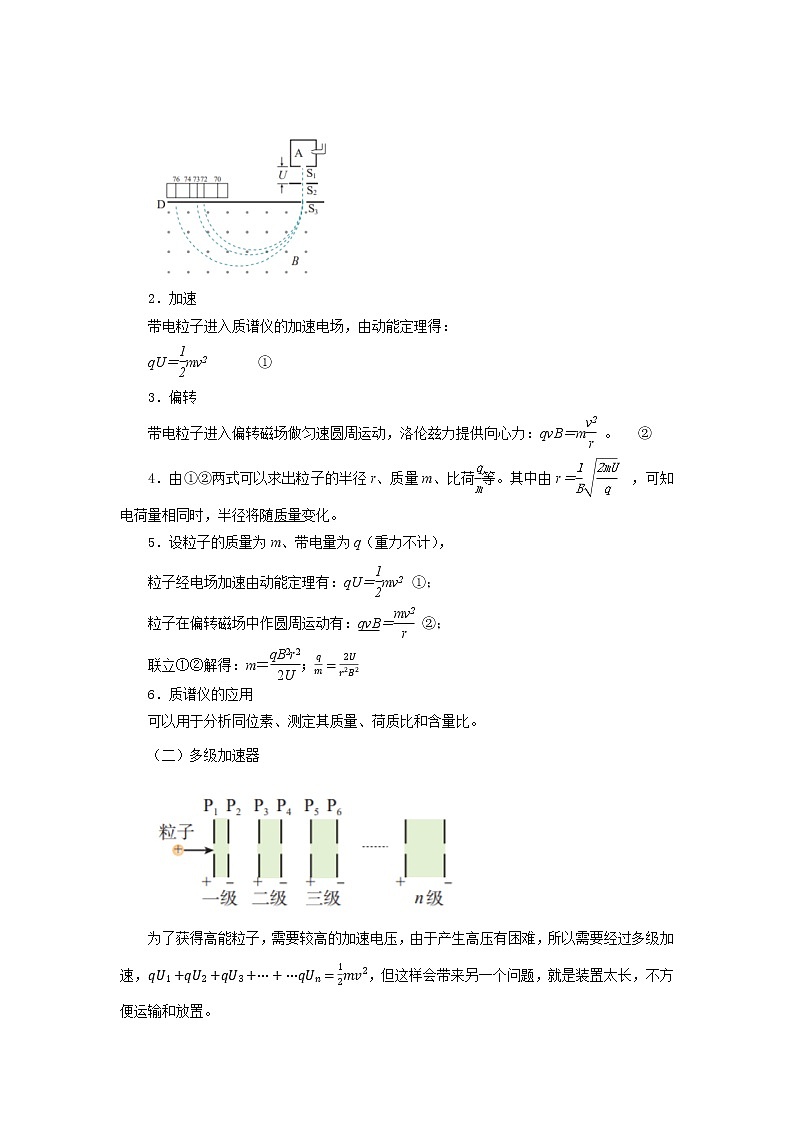

4 质谱仪与回旋加速器第一章 安培力和洛伦兹力新课引入 在科学研究和工业生产中，常需要将一束带等量电荷的粒子分开，以便知道其中所含物质的成分。利用所学的知识，你能设计一个方案，以便分开电荷量相同、质量不同的带电粒子吗？一、质谱仪1．质谱仪的结构原理2．加速3．偏转4．质谱仪的应用分析同位素、求荷质比测定其质量二、多级加速器原理：困惑：产生高压有困难办法：多级加速问题：加速装置太长，不方便。直线加速器三、回旋加速器1.结构：两个D形盒“转圈圈”加速器2.原理：电场——加速 磁场——控制轨道三、回旋加速器3.关于回旋加速器的理解：三、回旋加速器 注意：粒子最终获得的动能与加速电压U无关，加速电压U的大小只影响粒子在回旋加速器中运动的时间。典题剖析例1.现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。此离子和质子的质量比约为(　　)A．11　　　B．12　　　C．121　　　D．144提示： D典题剖析例2.(多选)回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底面的匀强磁场中，如图所示，要增大带电粒子射出时的动能，重力不计，下列说法中正确的是( 　　)A．增加交流电的电压 B．增大磁感应强度C．改变磁场方向 D．增大加速器的半径提示： B D课堂小结
