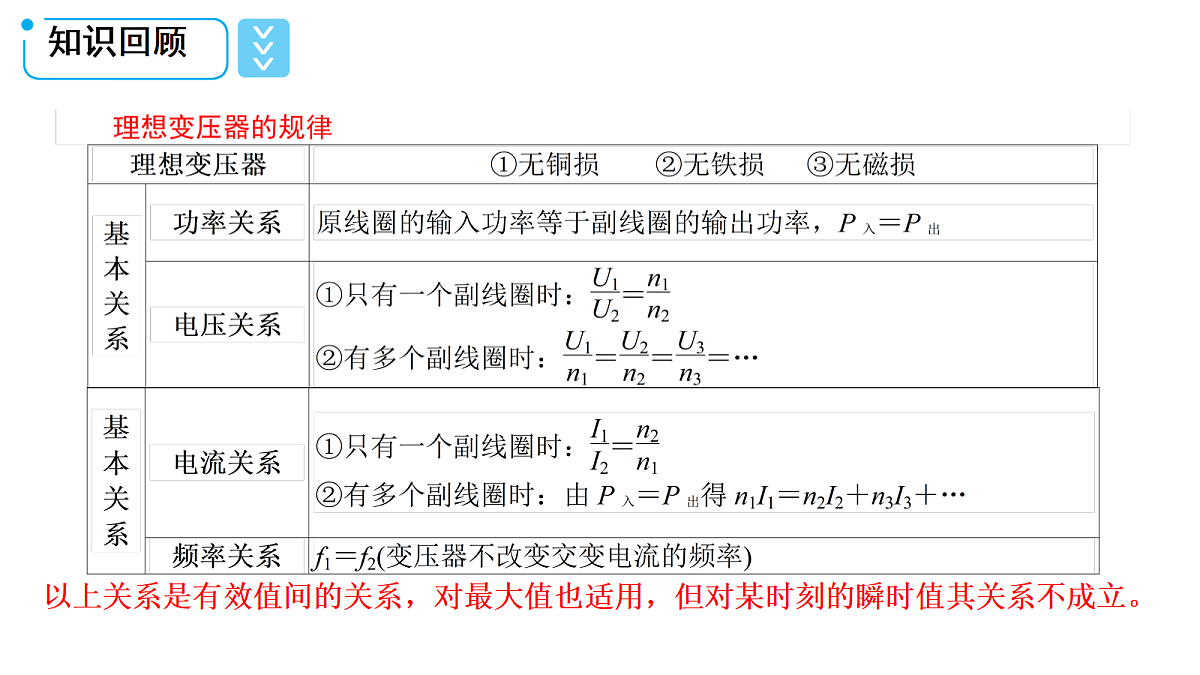

以上关系是有效值间的关系，对最大值也适用，但对某时刻的瞬时值其关系不成立。

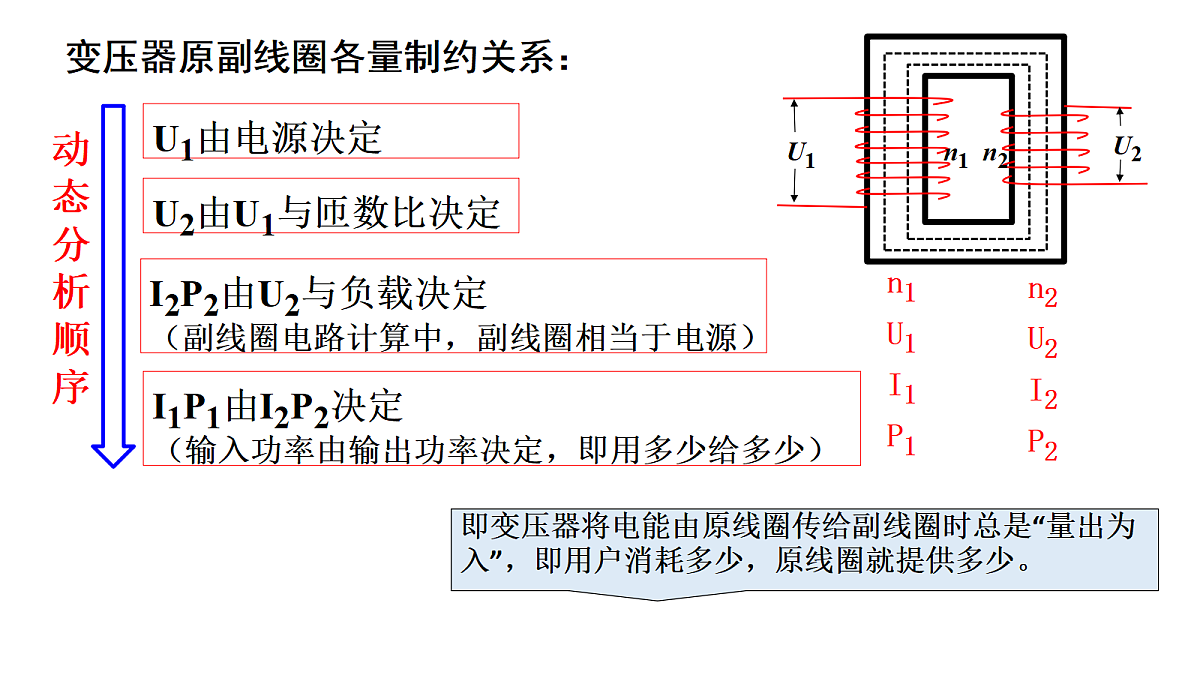

变压器原副线圈各量制约关系：

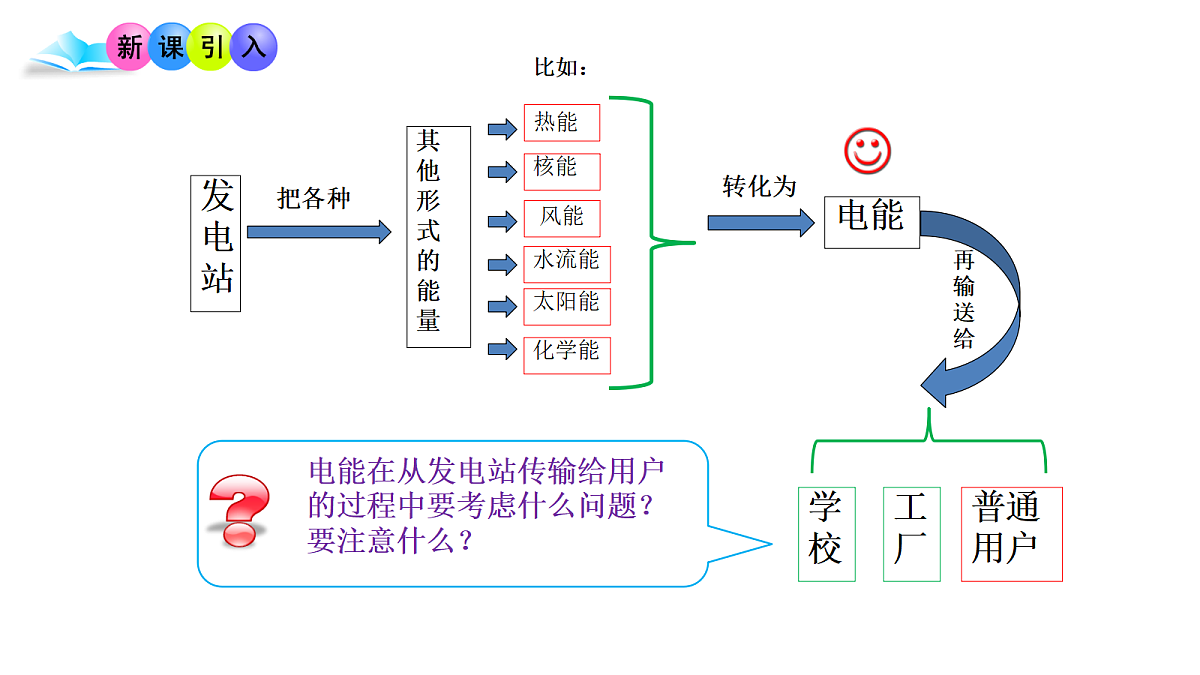

电能在从发电站传输给用户的过程中要考虑什么问题？要注意什么？
发电的地方：为了合理的利用能源和保护环境,发电站要建在靠近这些能源的地方（一般离城市较远）.
用电的地方却很多，有的地方离发电站很远,因此需要把电能输送到远方, 这就涉及电能的输送问题．

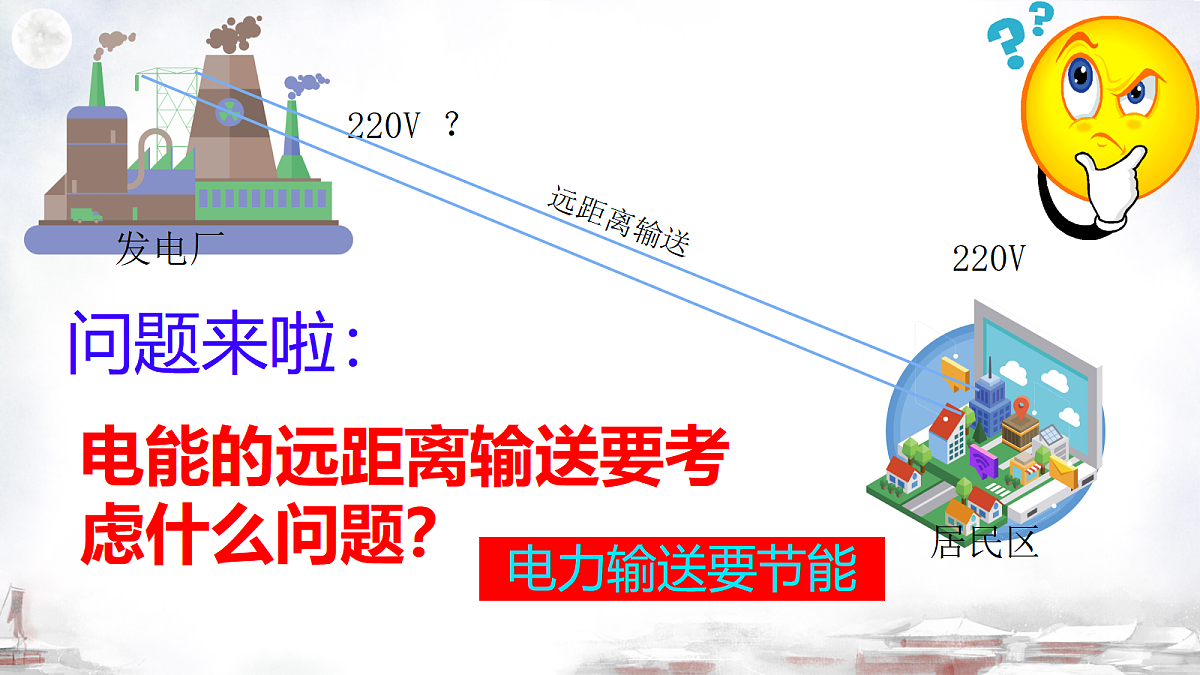

电能的远距离输送要考虑什么问题？
可靠：是指保证供电线路可靠地工作，少有故障和停电。
保质：就是保证电能的质量，即电压和频率稳定。
经济：是指输电线路建造，运行的费用低，损耗小，电价要低。
任何输电线都有电阻，存在功率损失。设输电电流为I，输电线电阻为R，则输电线上的功率和电压为：
减少输电线上功率损失的方法1.减小输电线的电阻R( )
（1）减小电阻率：目前一般用电阻率较小的铜或铝作导线材料。 （银的电阻率最小，但价格昂贵）
（2）适当增大导线的横截面积S，但横截面积S太大要多耗费金属材料， 增加成本，同时给架线带来很大困难。
（3）减小输电线的长度L，不可行，因为要保证输电距离。
(1)减小输送功率P：在实际中不能以用户少用或不用电来达到减少损耗的目的。
输电电压是不是越高越好呢？
注意： 输电电压也不是越高越好。
电压越高，对输电线路绝缘性能的要求就越高，线路修建费用就会增多。
变压器上的电压也越高，对变压器的要求也相应提高。
实际输送电能时，要综合考虑各种因素，如输送功率的大小、距离的远近、 技术和经济要求等，依照不同情况选择适合的输电电压。
目前我国远距离送电采用的电压有110kV、220kV、330kV，输电干线已经采用500kV的超高压，西北电网的电压甚至达到750kV。
1．输送过程图2．输电过程电路被划分为三个独立的回路，每个回路均可以应用闭合电路欧姆定律，串、并联电路规律，而变压器的电压、电流、功率关系是联系不同回路的桥梁。
3．对高压输电(输送回路)中几个电压的理解(1)输送电压：输电线始端电压，如图中的U2。(2)用户电压：最终用户得到的电压，如图中的U4。(3)损失电压：输电线始端电压与末端电压的差值(ΔU＝U2－U3＝I2R)，形成的原因是输电导线有电阻，电流通过输电线时，会在线路上产生电势降落，致使输电线路末端的电压比起始端电压要低，这就是输电线上的电压损失。4．减小输电线路上电压损失的方法根据ΔU＝IR可知有两种：(1)减小输电线路的电阻。(2)减小输电电流I，即提高输电电压。

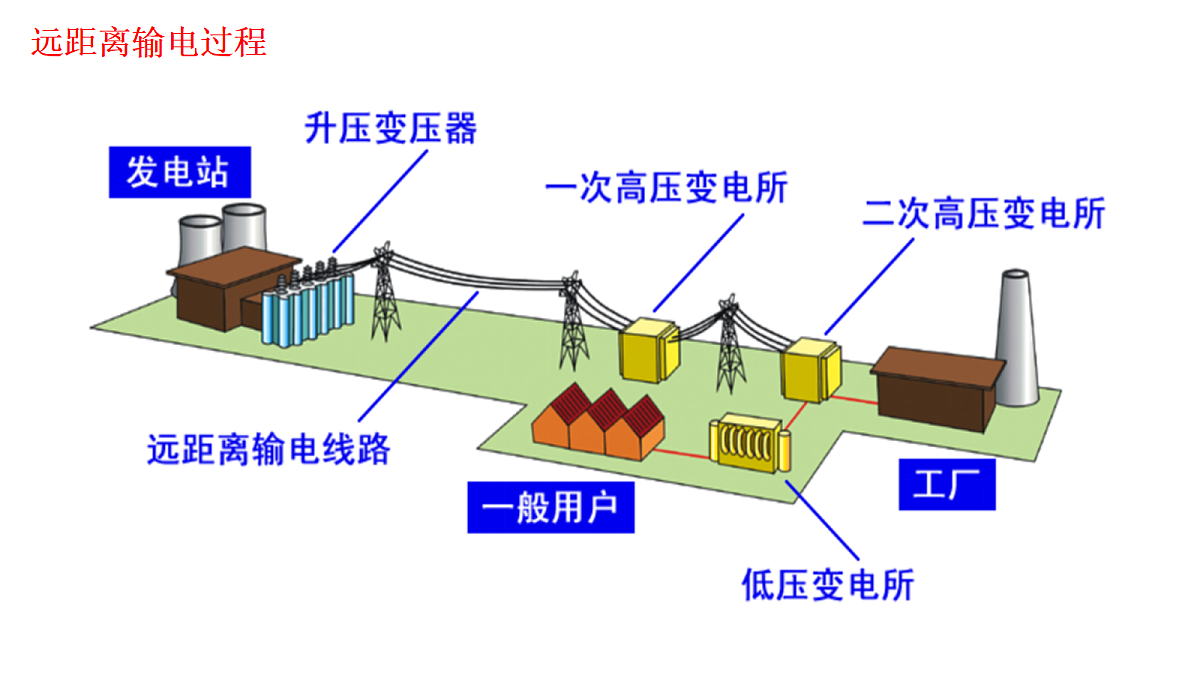

1.一般发电机组输出的电压在十千伏上下，不符合远距离送电的要求。因此，要在发电站内用升压变压器，升压到几百千伏后再向远距离送电。到达数百千米甚至数千千米之外的用电区之后，先在“一次高压变电站”降到一百千伏左右，在更接近用户的地点再由“二次变电站”降到十千伏左右。然后，一部分电能送往大量用电的工业用户，另一部分经过低压变电站降到220V/380V，送给其他用户。
2.现在世界各国都不采用一个电厂与一批用户的“一对一”的供电方式，而是通过网状的输电线、变电站，将许多电厂和广大用户连接起来，形成全国性或地区性的输电网络，这就是电网。3.采用电网送电，是输电技术的重要发展。 这样可以在一次能源产地使用大容量的发电机组，降低一次能源的运输成本，获得最大的经济效益。电网可以减少断电的风险，调济不同地区电力供需的平衡，保障供电的质量。使用电网，可以根据火电、水电、核电的特点，合理地调度电力，这就使得电气化社会的主要能源—电力的供应更加可靠，质量更高。(采用电网供电的优点)
低压输电：输电功率为 100 kW 以下，距离为几百米以内，一般采用 220 V 的电压输电。
高压输电：输电功率为几千千瓦到几万千瓦，距离为几十千米到几百千米，一般采用 35 kV 或 110 kV的电压输电。
超高压输电：输电功率为 10 万千瓦以上，距离为几百千米，必须采用 220 kV 或更高的电压输电。
目前我国远距离输电采用的电压有 110 kV、220 kV、330 kV，输电干线采用 500 kV 超高压，西北电网的电压甚至达到 750 kV。
『判一判』(1)增加输电导线的横截面积有利于减少输电过程中的电能损失。(　　)(2)高压输电是通过提高电压、减小输电电流来减少输送电路的发热损耗。(　　)(3)高压输电必须综合考虑各种因素，不一定是电压越高越好。(　　)(4)从发电厂发出的电输送到用户均需要采用高压输电。(　　)(5)使用升压变压器和降压变压器进行远距离输电时，用户得到的电压可以高于发电机输出的电压。(　　)(6)远距离输电时，若升压变压器匝数比为1∶n，降压变压器匝数比为n∶1，则升压变压器的输入电压和降压变压器的输出电压相等。(　　)
