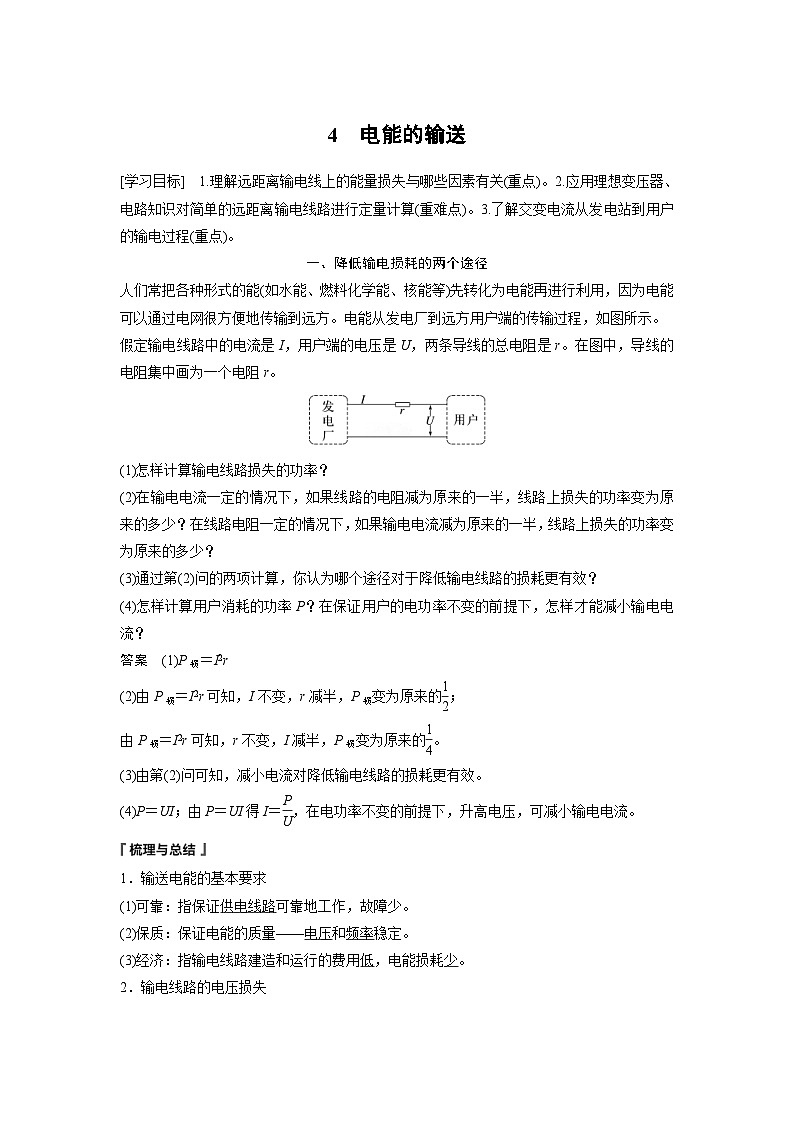

一、降低输电损耗的两个途径
人们常把各种形式的能(如水能、燃料化学能、核能等)先转化为电能再进行利用，因为电能可以通过电网很方便地传输到远方。电能从发电厂到远方用户端的传输过程，如图所示。
假定输电线路中的电流是I，用户端的电压是U，两条导线的总电阻是r。在图中，导线的电阻集中画为一个电阻r。
(1)怎样计算输电线路损失的功率？
(2)在输电电流一定的情况下，如果线路的电阻减为原来的一半，线路上损失的功率变为原来的多少？在线路电阻一定的情况下，如果输电电流减为原来的一半，线路上损失的功率变为原来的多少？
(3)通过第(2)问的两项计算，你认为哪个途径对于降低输电线路的损耗更有效？
(4)怎样计算用户消耗的功率P？在保证用户的电功率不变的前提下，怎样才能减小输电电流？
答案 (1)P损＝I2r
(2)由P损＝I2r可知，I不变，r减半，P损变为原来的eq \f(1,2)；
由P损＝I2r可知，r不变，I减半，P损变为原来的eq \f(1,4)。
(3)由第(2)问可知，减小电流对降低输电线路的损耗更有效。
(4)P＝UI；由P＝UI得I＝eq \f(P,U)，在电功率不变的前提下，升高电压，可减小输电电流。
1．输送电能的基本要求
(1)可靠：指保证供电线路可靠地工作，故障少。
(2)保质：保证电能的质量——电压和频率稳定。
(3)经济：指输电线路建造和运行的费用低，电能损耗少。
2．输电线路的电压损失
输电线始端电压U与输电线末端电压U′的差值。ΔU＝U－U′＝Ir＝eq \f(P,U)r，其中I为输电线上的电流，r为输电线的电阻。
3．输电线路的功率损失
(1)远距离输电时，输电线有电阻，电流的热效应引起功率损失，损失的电功率ΔP＝I2r。
(2)若输电线上损失的电压为ΔU，则功率损失还可以表示为ΔP＝eq \f(ΔU2,r)，ΔP＝ΔU·I。
4．减小电压、功率损失的方法
(1)减小输电线的电阻
由R＝ρeq \f(l,S)可知，距离l一定时，使用电阻率小的材料，增大导体横截面积可减小电阻。
(2)减小输电电流I
根据I＝eq \f(P,U)，在输送功率P一定，输电线电阻r一定的条件下，输电电压提高到原来的n倍，输送电流可减为原来的eq \f(1,n)，输电线上的功率损耗将降为原来的eq \f(1,n2)。
(1)输电线上损失的电功率，与输电线的电阻成正比，与输电线电流的平方成正比。( √ )
(2)由P＝eq \f(U2,r)可知，输电电压越小，输电线上损失的电功率就越小。( × )
例1 三峡电站某机组输出的电功率为50万千瓦。
(1)若输出的电压为20万伏，则输电线上的电流为多少？
(2)在(1)情况下，某处与电站间每根输电线的电阻为10 Ω，则输电线上损失的功率为多少？它与输出功率的比值是多少？
(3)若将输出电压升高至50万伏，输电线上的电流为多少？某处与电站间每根输电线的电阻仍为10 Ω，输电线上损失的功率又为多少？它与输出功率的比值是多少？
答案 (1)2 500 A (2)1.25×108 W eq \f(1,4)
(3)1 000 A 2×107 W eq \f(1,25)
解析 (1)由P＝UI得I＝eq \f(P,U)＝eq \f(5×108 W,2×105 V)＝2 500 A
(2)输电线上损失的功率ΔP＝I2·2r＝2 5002×2×10 W＝1.25×108 W
损失功率与输出功率之比为eq \f(ΔP,P)＝eq \f(1.25×108 W,5×108 W)＝eq \f(1,4)
(3)将输出电压升高至50万伏时，I′＝eq \f(P,U′)＝eq \f(5×108 W,5×105 V)＝1 000 A
输电线上损失的功率ΔP′＝I′2·2r＝1 0002×2×10 W＝2×107 W
损失功率与输出功率之比为eq \f(ΔP′,P)＝eq \f(2×107 W,5×108 W)＝eq \f(1,25)。

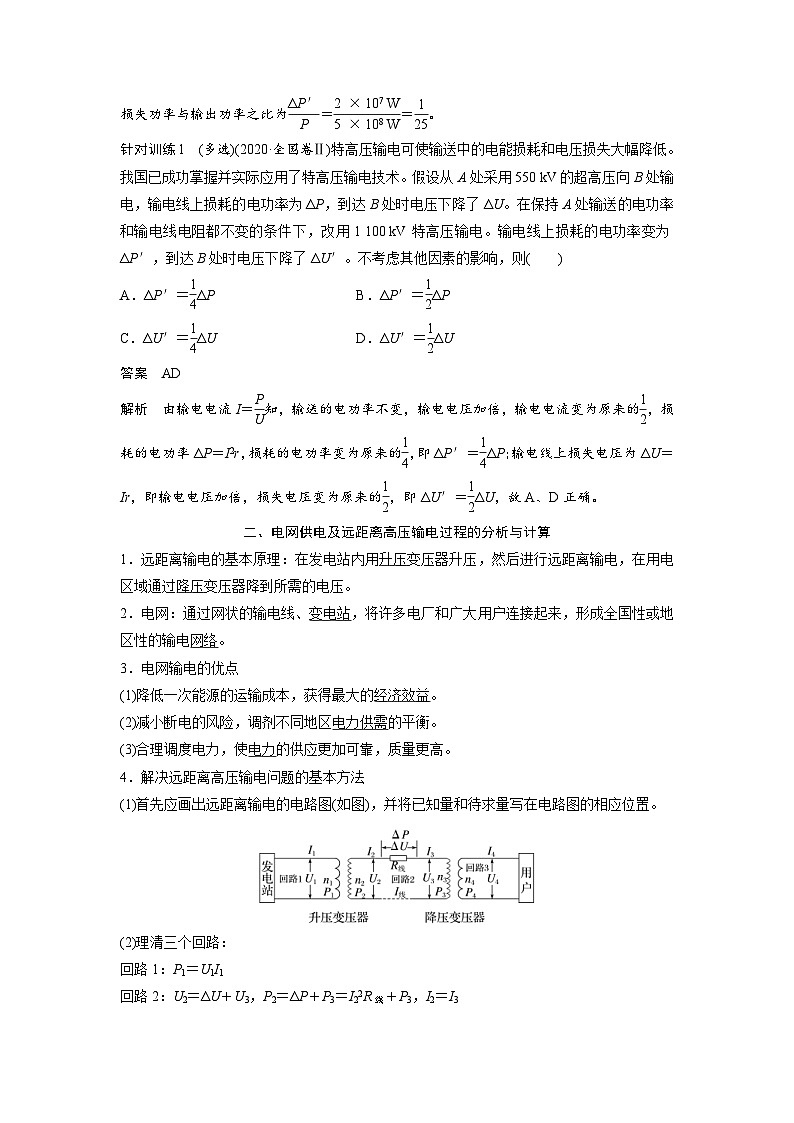

针对训练1 (多选)(2020·全国卷Ⅱ)特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为ΔP，到达B处时电压下降了ΔU。在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电。输电线上损耗的电功率变为ΔP′，到达B处时电压下降了ΔU′。不考虑其他因素的影响，则( )
A．ΔP′＝eq \f(1,4)ΔP B．ΔP′＝eq \f(1,2)ΔP
C．ΔU′＝eq \f(1,4)ΔU D．ΔU′＝eq \f(1,2)ΔU
答案 AD
解析 由输电电流I＝eq \f(P,U)知，输送的电功率不变，输电电压加倍，输电电流变为原来的eq \f(1,2)，损耗的电功率ΔP＝I2r，损耗的电功率变为原来的eq \f(1,4)，即ΔP′＝eq \f(1,4)ΔP；输电线上损失电压为ΔU＝Ir，即输电电压加倍，损失电压变为原来的eq \f(1,2)，即ΔU′＝eq \f(1,2)ΔU，故A、D正确。
二、电网供电及远距离高压输电过程的分析与计算
1．远距离输电的基本原理：在发电站内用升压变压器升压，然后进行远距离输电，在用电区域通过降压变压器降到所需的电压。
2．电网：通过网状的输电线、变电站，将许多电厂和广大用户连接起来，形成全国性或地区性的输电网络。
3．电网输电的优点
(1)降低一次能源的运输成本，获得最大的经济效益。
(2)减小断电的风险，调剂不同地区电力供需的平衡。
(3)合理调度电力，使电力的供应更加可靠，质量更高。
4．解决远距离高压输电问题的基本方法
(1)首先应画出远距离输电的电路图(如图)，并将已知量和待求量写在电路图的相应位置。
(2)理清三个回路：
回路1：P1＝U1I1
回路2：U2＝ΔU＋U3，P2＝ΔP＋P3＝I22R线＋P3，I2＝I3
回路3：P4＝U4I4。
(3)常用关系
①功率关系：P1＝P2，P2＝ΔP＋P3，P3＝P4。
②电压关系：eq \f(U1,U2)＝eq \f(n1,n2)，U2＝ΔU＋U3，eq \f(U3,U4)＝eq \f(n3,n4)。
③电流关系：eq \f(I1,I2)＝eq \f(n2,n1)，I2＝I线＝I3，eq \f(I3,I4)＝eq \f(n4,n3)。
④输电电流：I线＝eq \f(P2,U2)＝eq \f(P3,U3)＝eq \f(ΔU,R线)。
⑤输电线上损耗的电功率：
ΔP＝P2－P3＝I线2 R线＝eq \f(ΔU2,R线)＝ΔU·I线。
⑥输电线上的电压损失：
ΔU＝I线R线＝U2－U3。
⑦输电效率η＝eq \f(P3,P2)×100%。
(1)使用变压器进行远距离输电，用户得到的电压可以高于发电机输出的电压。( √ )
(2)远距离输电时，若升压变压器匝数比为1∶n，降压变压器匝数比为n∶1，则升压变压器的输入电压和降压变压器的输出电压相等。( × )
例2 发电机两端的电压为220 V，输出功率为44 kW，输电线的总电阻为0.2 Ω，如果用原、副线圈匝数比为1∶10的升压变压器升压，经输电线后，再用原、副线圈匝数比为10∶1的降压变压器降压供给用户，两个变压器均为理想变压器。
(1)画出全过程的线路示意图；
(2)求用户得到的电压和功率；
(3)若不经过变压而直接送给用户，求用户得到的电压和功率。
答案 (1)见解析图 (2)219.6 V 4.392×104 W (3)180 V 3.6×104 W
解析 (1)线路示意图如图所示：
(2)由图可知，升压变压器副线圈两端的输出电压U2＝eq \f(n2,n1)U1＝2 200 V。根据理想变压器P入＝P出，则升压变压器副线圈的输出电流I2＝eq \f(P出,U2)＝eq \f(44×103,2 200) A＝20 A，输电线上的功率损耗和电压损失分别为
P损＝I22R线＝202×0.2 W＝80 W
U损＝I2R线＝20×0.2 V＝4 V
所以降压变压器原线圈的输入电压和电流分别为
U3＝U2－U损＝2 200 V－4 V＝2 196 V
I3＝I2＝20 A
降压变压器副线圈的输出电压和电流分别为
U4＝eq \f(n4,n3)U3＝eq \f(1,10)×2 196 V＝219.6 V
I4＝eq \f(n3,n4)I3＝10×20 A＝200 A
用户得到的功率为
P4＝U4I4＝219.6×200 W＝4.392×104 W
(3)若直接给用户供电，
线路示意图如图所示
则输电电流
I′＝eq \f(P,U1)＝eq \f(44×103,220) A＝200 A
输电线路上的电压损失
ΔU′＝I′R线＝200×0.2 V＝40 V
所以用户得到的电压
U2′＝U1－ΔU′＝220 V－40 V＝180 V
用户得到的功率为
P′＝U2′I′＝180×200 W＝3.6×104 W。
针对训练2 (多选)(2023·黄冈高二期末)某小型水电站交流发电机的输出电压为400 V，先经升压变压器将电压升高，经总阻值为R＝2 Ω的输电线向远端用户输电，用户端用降压变压器将电压降到220 V供用户使用。若用户的用电功率为19.8 kW，输电线R上损耗的功率为0.2 kW，已知变压器均为理想变压器，其他电阻不计。下列说法正确的是( )
A．通过输电线R的电流I2＝10 A
B．降压变压器的输入电压U3＝2 000 V
C．升压变压器原、副线圈匝数比n1∶n2＝1∶5
D．降压变压器原、副线圈匝数比n3∶n4＝10∶1
答案 AC
解析 通过输电线R的电流I2＝eq \r(\f(ΔP,R))＝10 A，故A正确；用户的用电功率为19.8 kW，用户端电流I4＝eq \f(P,U)＝90 A，降压变压器原、副线圈匝数比n3∶n4＝I4∶I2＝9∶1，所以降压变压器的输入电压U3＝eq \f(n3,n4)U4＝1 980 V，故B、D错误；升压变压器输出电压U2＝U3＋I2R＝2 000 V，升压变压器原、副线圈匝数比n1∶n2＝U1∶U2＝1∶5，故C正确。
例3 (多选)如图所示为远距离输电示意图，其中T1、T2为理想变压器，输电线总电阻可等效为电阻r，灯L1、L2相同且阻值不变。现保持变压器T1的输入电压不变，滑片P位置不变，当开关S断开时，灯L1正常发光。则下列说法正确的是( )
A．仅闭合开关S，灯L1会变亮
B．仅闭合开关S，r消耗的功率会变大
C．仅将滑片P下移，电流表的示数会变大
D．仅将滑片P下移，r消耗的功率会变小
答案 BC
解析 仅闭合S，则T2副线圈中总电阻变小，T2副线圈中电流变大，T2原线圈中电流也变大，则r上损失的电压和功率变大，则T2输入电压UT21＝UT12－Ir变小，灯L1两端电压UT22减小，故灯L1会变暗，故A错误，B正确；
仅将滑片P下移，T1副线圈匝数变大，则T1输出电压变大，T2的输出电压变大，灯L1两端电压也变大，消耗功率变大，则T1输入功率变大，电流变大，电流表示数变大，故C正确；
由上分析可知，仅将滑片P下移，输电线中的电流变大，故电阻r消耗的功率变大，故D错误。
课时对点练
考点一 输电线路的电压损失和功率损失
1．如果用220 V和11 kV两种电压来输电，设输送的电功率、输电线上功率损失、导线的长度和电阻率都相同，则两次输电导线的横截面积之比为( )
A．1∶2 500 B．2 500∶1
C．1∶250 D．250∶1
答案 B
解析 根据P＝UI得I＝eq \f(P,U)，则P损＝I2R＝eq \f(P2,U2)·R，因为输送的电功率、输电线上的功率损失相同，
输送电压之比为1∶50，导线的长度和电阻率都相同，根据R＝ρeq \f(L,S)得，导线的横截面积之比为2 500∶1，故选B。
2．一发电站的输出功率为4 400 kW，现采用110 kV的高压输电，若要使输电效率不低于90%，则输电线的电阻不能大于( )
A．68.75 Ω B．275 Ω
C．137.5 Ω D．200 Ω
答案 B
解析 根据题意可知，输电线损失的电功率不得超过Pmax＝P×(1－90%)＝440 kW，根据P＝UI可知，输电电流为I＝40 A，又Pmax＝I2Rmax，解得Rmax＝275 Ω，所以输电线电阻不能大于275 Ω，选项B正确。
3．(多选)在远距离输电时，输送的电功率为P，输电电压为U，输电导线的电阻率为ρ，横截面积均为S，两地的距离为L，输电线上损耗的电功率为P1，用户得到的电功率为P2。下列关于P1和P2的表达式中正确的是( )
A．P2＝P(1－eq \f(2PρL,U2S)) B．P2＝P－eq \f(U2S,2ρL)
C．P1＝eq \f(2P2ρL,U2S) D．P1＝eq \f(U2S,ρL)
答案 AC
解析 输电导线上的电流I＝eq \f(P,U)，输电导线的电阻R＝eq \f(2ρL,S)，输电线上损耗的电功率为P1＝I2R＝eq \f(2P2ρL,U2S)，用户得到的电功率为P2＝P－P1＝Peq \b\lc\(\rc\)(\a\vs4\al\c1(1－\f(2PρL,U2S)))，故A、C正确。
4．(2023·昆明一中期末)某电站向远处输电，输电线的总电阻为50 Ω，输送功率为1.0×105 kW，若采用500 kV的高压输电，下列说法正确的是( )
A．采用高压输电是为了增加输电线上的电流
B．输电线上的电流为1.0×104 A
C．输电线电阻造成的电压损失为1 kV
D．输电线电阻造成的功率损失为2.0×103 kW
答案 D
解析 由输送功率P＝UI，可知功率一定时，采用高压输电会降低电流I，故采用高压输电是为了降低输电线上的电流，故A错误；根据功率P＝UI，可解得I＝eq \f(P,U)＝eq \f(1.0×108,5.0×105) A＝200 A，故B错误；根据欧姆定律U＝IR，可得到输电线上的电压损失为U＝200×50 V＝1.0×104 V＝10 kV，故C错误；根据焦耳定律可知，造成的功率损失即为电阻产生的热功率P损＝I2R，解得P损＝2.0×103 kW，故D正确。
考点二 远距离输电
5．(多选)如图所示为远距离输电原理图，图中的电压表、电流表均为理想电表，变压器为理想变压器，发电机输出的电压恒定。若电压表V2示数减小，则( )
A．电压表V1示数减小
B．电流表A1示数减小
C．电流表A2示数增大
D．发电机输出的功率增大
答案 CD
解析 由于发电机的输出电压不变，所以电压表V1的示数不变，A错误；电压表V2的示数减小，则降压变压器原线圈两端的电压减小，输电线上损失的电压ΔU增大，由ΔU＝IR线可知，输送电流增大，电流表A1的示数增大，电流表A2的示数也增大，B错误，C正确；因为升压变压器输出电压不变，输出电流增大，则输出功率增大，所以发电机输出功率增大，D正确。
6．(多选)如图所示，某小型发电站发电机输出的交流电压为500 V，输出的电功率为50 kW，用总电阻为3 Ω的输电线向远处送电，要求输电线上损失功率为输电功率的0.6%，则发电站要安装一升压变压器，到达用户端再用降压变压器变为220 V供用户使用(两个变压器均为理想变压器)。对整个送电过程，下列说法正确的是( )
A．输电线上的损失功率为300 W
B．升压变压器的匝数比为1∶100
C．降压变压器的输入电压为4 970 V
D．降压变压器的匝数比为100∶1
答案 AC
解析 输电线上的损失功率为P损＝P×0.6%＝50 kW×0.6%＝300 W，A项正确；输电线上的电流为I2＝eq \r(\f(P损,R))＝eq \r(\f(300,3)) A＝10 A，升压变压器副线圈两端的电压为U2＝eq \f(P,I2)＝eq \f(50×103,10) V＝5×103 V，由eq \f(U1,U2)＝eq \f(n1,n2)得eq \f(n1,n2)＝eq \f(1,10)，B项错误；输电线上损失的电压为U损＝I2R＝10×3 V＝30 V，降压变压器输入电压为U3＝5 000 V－30 V＝4 970 V，C项正确；由eq \f(U3,U4)＝eq \f(n3,n4)得eq \f(n3,n4)＝eq \f(497,22)，D项错误。
7．一小型发电站通过升压、降压变压器把电能输送给用户，已知发电机的输出功率为500 kW，升压变压器原线圈两端的电压为500 V，升压变压器原、副线圈的匝数比为1∶5，两变压器间输电线的总电阻为1.5 Ω，降压变压器的输出电压为220 V，变压器均为理想变压器，求：
(1)升压变压器副线圈两端的电压；
(2)输电线上的功率损失及用户得到的功率；
(3)降压变压器原、副线圈的匝数比。
答案 (1)2 500 V (2)60 kW 440 kW (3)10∶1
解析 输电线路原理图如图所示
(1)根据eq \f(U1,U2)＝eq \f(n1,n2)可知，升压变压器副线圈两端的电压U2＝eq \f(n2U1,n1)＝2 500 V
(2)输电线上的电流I2＝eq \f(P2,U2)＝eq \f(P1,U2)＝200 A
输电线上的功率损失P损＝I22r线＝60 kW
用户得到的功率P用＝P1－P损＝440 kW
(3)输电线上损失的电压ΔU＝I2r线＝300 V
降压变压器原线圈两端的电压
U3＝U2－ΔU＝2 200 V
降压变压器原、副线圈的匝数比为eq \f(n3,n4)＝eq \f(U3,U4)＝10∶1。
8．如图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2，在T的原线圈两端接入一电压u＝Umsin ωt的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其他因素的影响，则输电线上损失的电功率为( )
A．(eq \f(n1,n2))eq \f(Um2,4r) B．(eq \f(n2,n1))eq \f(Um2,4r)
C．4(eq \f(n1,n2))2(eq \f(P,Um))2r D．4(eq \f(n2,n1))2(eq \f(P,Um))2r
答案 C
解析 升压变压器T的原线圈两端电压的有效值为U1＝eq \f(Um,\r(2))，由eq \f(U1,U2)＝eq \f(n1,n2)，可得U2＝eq \f(n2Um,\r(2)n1)，因为输送电功率为P，输电线中的电流为I2＝eq \f(P,U2)＝eq \f(\r(2)n1P,n2Um)，则输电线上的损失的电功率为ΔP＝I22(2r)＝4(eq \f(n1,n2))2(eq \f(P,Um))2r，故选C。
9．(2023·南京市第一中学期末)如图所示为远距离输电示意图，升压变压器和降压变压器均为理想变压器，发电机输出电压不变，输出功率为P1，升压变压器输出电压为U2，输电线损失功率为Pr，降压变压器输出电压为U4，当并入电路的用电器增多时( )
A．P1不变 B．U2变大
C．Pr变大 D．U4不变
答案 C
解析 当并入电路的用电器增多时，用户消耗功率增大，则发电机输出功率增大，P1变大，降压变压器副线圈回路电流增大，根据电流和匝数的关系可知，输电线上的电流增大，则Pr＝I2r增大，发电机输出电压不变，U2＝eq \f(n2,n1)U1不变，U3＝U2－Ir减小，U4＝eq \f(n4,n3)U3，可得U4变小，故C正确A、B、D错误。
10．有一台内阻为1 Ω的发电机，为一个学校提供照明用电，如图所示，升压变压器的匝数比为1∶4，降压变压器的匝数比为4∶1，输电线的总电阻R＝4 Ω。全校共22个班，每班有“220 V 40 W”的灯6盏，若保证全部电灯正常发光，则：
(1)发电机的输出功率为多大？
(2)发电机的电动势为多大？
(3)输电线损耗的电功率为多大？
(4)输电效率是多少？
(5)若使电灯数减半并正常发光，发电机的输出功率是否减半？为什么？
答案 (1)5 424 W (2)250 V (3)144 W (4)97.3% (5)见解析
解析 (1)降压变压器输出的功率为
P4＝22×6×40 W＝5 280 W，
且U3＝eq \f(4,1)×U4＝eq \f(4,1)×220 V＝880 V，
所以I2＝I3＝eq \f(P4,U3)＝eq \f(5 280,880) A＝6 A
对升压变压器，发电机的输出功率
P1＝P2＝U2I2＝(U3＋I2R)I2＝5 424 W
(2)因为U2＝U3＋I2R＝880 V＋6×4 V＝904 V，
所以U1＝eq \f(1,4)U2＝226 V，而U1I1＝U2I2，
则I1＝eq \f(U2I2,U1)＝24 A
所以发电机的电动势
E＝U1＋I1r＝226 V＋24×1 V＝250 V
(3)输电线损耗的电功率
P损＝I22R＝62×4 W＝144 W
(4)输电效率η＝eq \f(P有用,P总)×100%＝eq \f(P4,P1)×100%＝eq \f(5 280 W,5 424 W)×100%≈97.3%
(5)电灯减少一半时，P灯′＝2 640 W
I2′＝eq \f(P灯′,U3)＝eq \f(2 640,880) A＝3 A
所以P出′＝P灯′＋I2′2R＝2 640 W＋32×4 W＝2 676 W11．一座小型水电站，水以3 m/s的速度流入水轮机，而以1 m/s的速度流出，流出水位比流入水位低1.6 m，水的流量为1 m3/s，水的密度为1×103 kg/m3，如果水流机械能减少量的75%供给发电机。问：
(1)若发电机效率为80%，则发电机的输出功率为多大？(g取10 m/s2)
(2)在(1)的条件下，发电机的输出电压为240 V，输电线路总电阻为24 Ω，允许损失的电功率为5%，用户所需电压为220 V，如图所示，则升压变压器和降压变压器的原、副线圈匝数比各是多少？(变压器均为理想变压器)
答案 (1)12 kW (2)eq \f(1,10) eq \f(114,11)
解析 (1)每秒水流机械能损失为
ΔE＝eq \f(1,2)m(v12－v22)＋mgΔh＝2×104 J
发电机的输出功率为
P出＝eq \f(75%ΔE,t)×80%＝12 kW
(2)由题可知P线＝5%P出＝600 W
由P线＝I线2R线，得I线＝eq \r(\f(P线,R线))＝5 A
I2＝I线＝5 A，I1＝eq \f(P出,U1)＝50 A
对升压变压器有eq \f(n1,n2)＝eq \f(I2,I1)＝eq \f(1,10)
I3＝I线＝5 A，I4＝eq \f(P出－P线,U4)＝eq \f(570,11) A
所以对降压变压器有eq \f(n3,n4)＝eq \f(I4,I3)＝eq \f(114,11)。
12．(多选)(2022·福建卷)某同学利用如图所示电路模拟远距离输电。图中交流电源电压为6 V，定值电阻R1＝R2＝20 Ω，小灯泡L1、L2的规格均为“6 V 1.8 W”，理想变压器T1、T2原副线圈的匝数比分别为1∶3和3∶1。分别接通电路Ⅰ和电路Ⅱ，两电路都稳定工作时，( )
A．L1与L2一样亮
B．L2比L1更亮
C．R1上消耗的功率比R2的大
D．R1上消耗的功率比R2的小
答案 BC
解析 若开关接c、d端，设电源电压为U0，理想变压器T1、T2的匝数比为eq \f(n2,n1)＝eq \f(n3,n4)＝k，用户电阻为R负载，输电线电阻为R导线，
由变压器工作原理和欧姆定律得升压变压器次级线圈两端电压
U2＝kU0
降压变压器初级线圈两端电压U3＝U2－I2R导线
降压变压器次级线圈两端电压U4＝eq \f(U3,k)
I4＝eq \f(U4,R负载) ，eq \f(I4,I3)＝k，I3＝I2
可得输电功率为P输＝U2I2＝eq \f(k2U02,R导线＋k2R负载)
输电线上损耗的电功率为
P导线＝I22R导线＝eq \f(k2U02,R导线＋k2R负载2)R导线
用户得到的电功率为
P负载＝eq \f(k2U02,R导线＋k2R负载2)·k2R负载
若开关接a、b端，则负载得到的功率
P负载′＝eq \f(U02,R导线＋R负载2)·R负载
输电线上损耗的电功率为
P导线′＝eq \f(U02,R导线＋R负载2)R导线
将R导线＝R1＝R2＝20 Ω，R负载＝eq \f(62,1.8) Ω＝20 Ω ，k＝3代入可得P负载>P负载′
即L2比L1更亮；P导线R1上消耗的功率比R2的大。故选B、C。
