高中人教版 (2019)电能的输送当堂达标检测题

这是一份高中人教版 (2019)电能的输送当堂达标检测题，文件包含人教版选择性必修第二册高二物理同步课后培优练习34电能的输送练习原卷版docx、人教版选择性必修第二册高二物理同步课后培优练习34电能的输送练习解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
【同步练习】
一、单选题

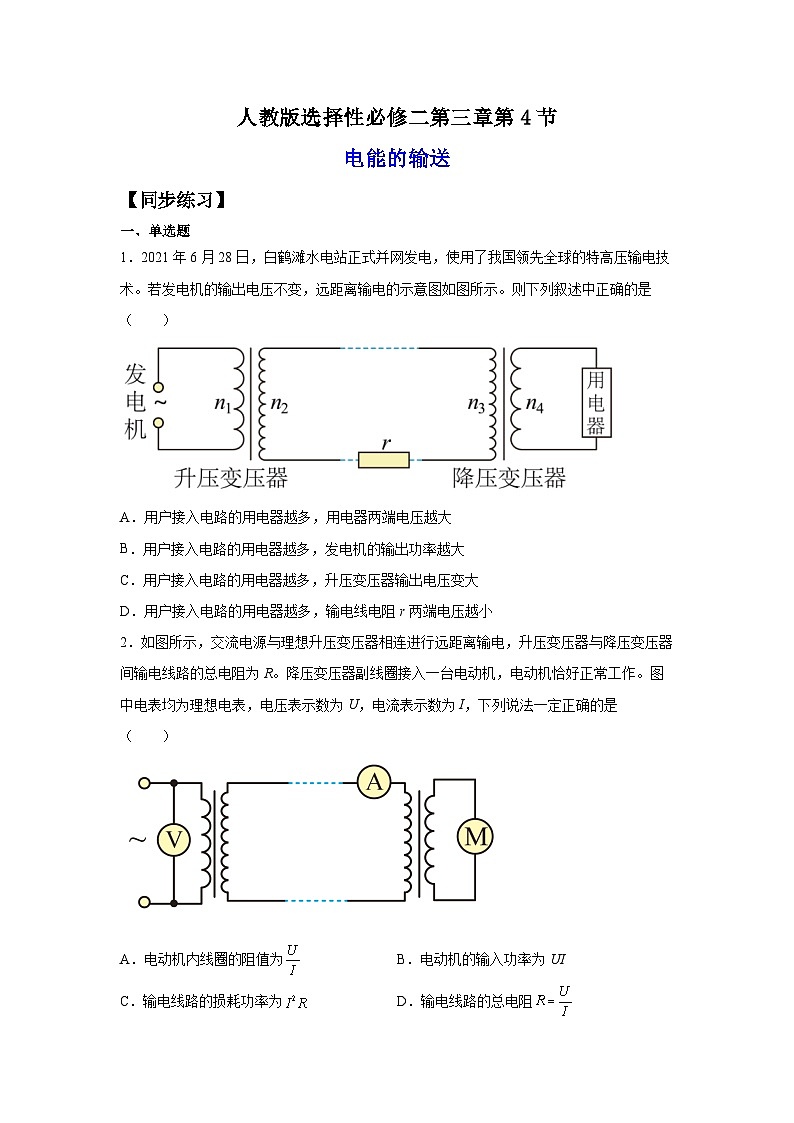

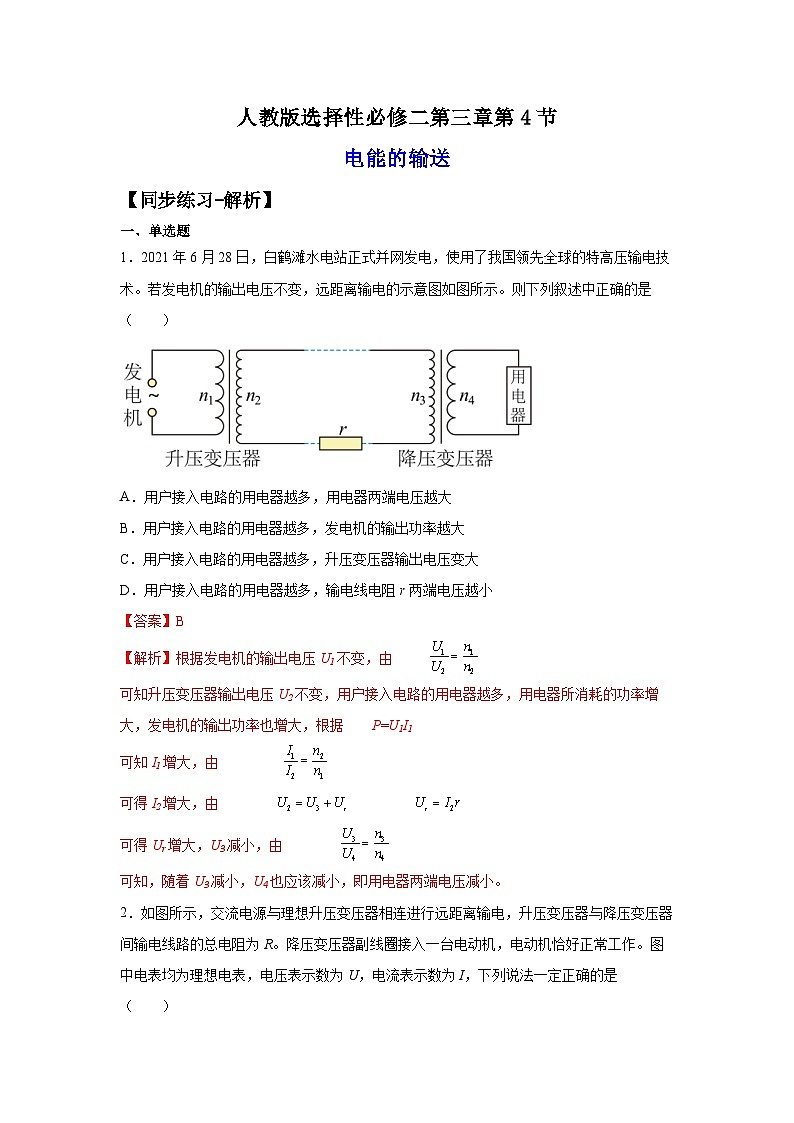

1．2021年6月28日，白鹤滩水电站正式并网发电，使用了我国领先全球的特高压输电技术。若发电机的输出电压不变，远距离输电的示意图如图所示。则下列叙述中正确的是（ ）
A．用户接入电路的用电器越多，用电器两端电压越大
B．用户接入电路的用电器越多，发电机的输出功率越大
C．用户接入电路的用电器越多，升压变压器输出电压变大
D．用户接入电路的用电器越多，输电线电阻r两端电压越小

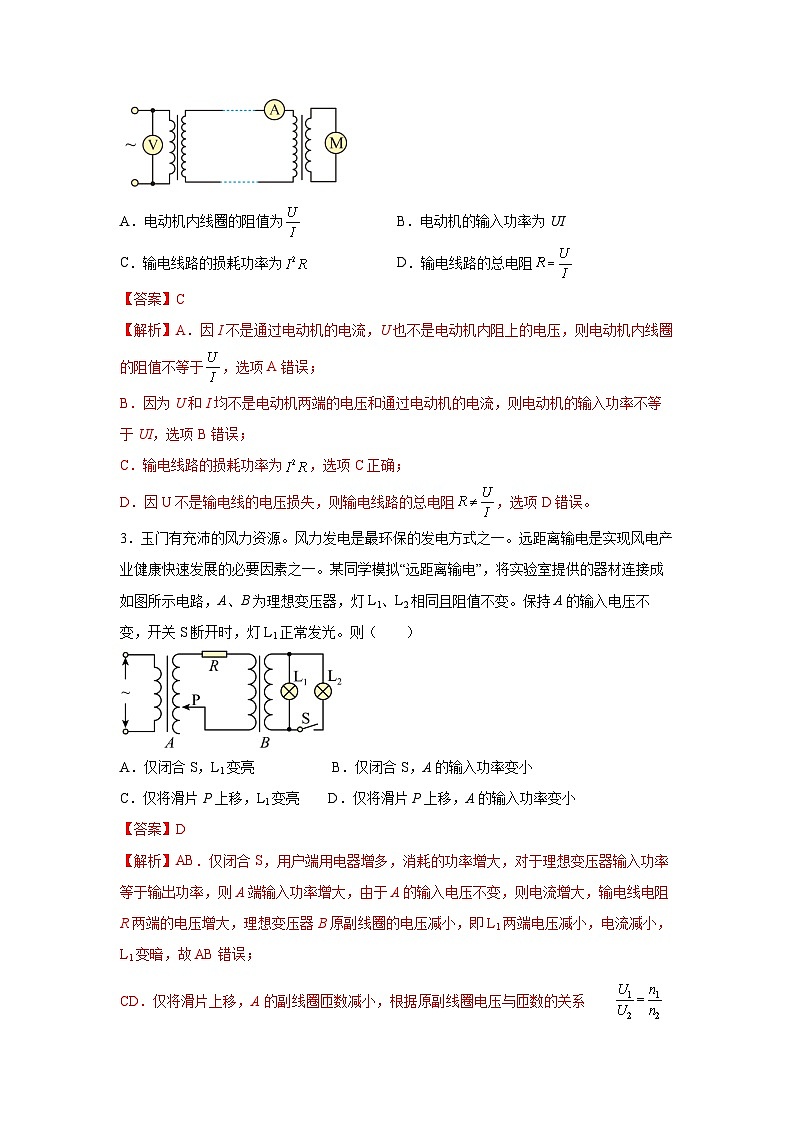

2．如图所示，交流电源与理想升压变压器相连进行远距离输电，升压变压器与降压变压器间输电线路的总电阻为R。降压变压器副线圈接入一台电动机，电动机恰好正常工作。图中电表均为理想电表，电压表示数为U，电流表示数为I，下列说法一定正确的是（ ）
A．电动机内线圈的阻值为B．电动机的输入功率为UI
C．输电线路的损耗功率为D．输电线路的总电阻

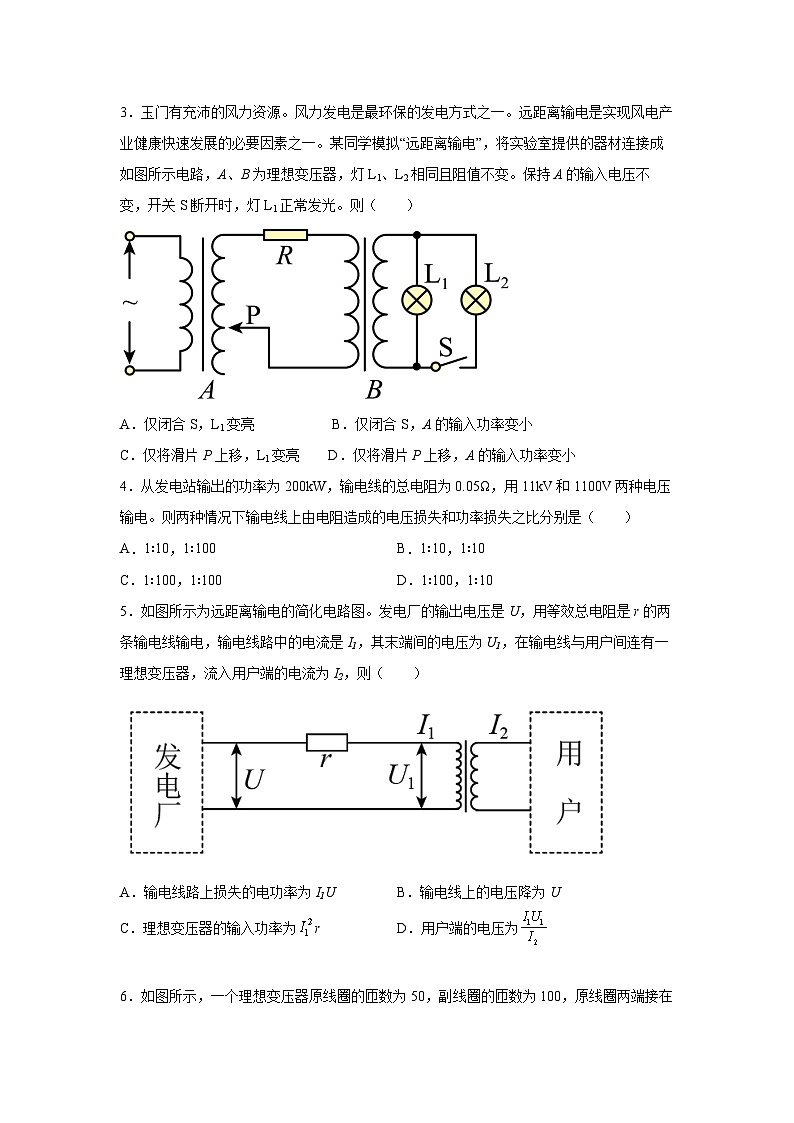

3．玉门有充沛的风力资源。风力发电是最环保的发电方式之一。远距离输电是实现风电产业健康快速发展的必要因素之一。某同学模拟“远距离输电”，将实验室提供的器材连接成如图所示电路，A、B为理想变压器，灯L1、L2相同且阻值不变。保持A的输入电压不变，开关S断开时，灯L1正常发光。则（ ）
A．仅闭合S，L1变亮 B．仅闭合S，A的输入功率变小
C．仅将滑片P上移，L1变亮 D．仅将滑片P上移，A的输入功率变小
4．从发电站输出的功率为200kW，输电线的总电阻为0.05Ω，用11kV和1100V两种电压输电。则两种情况下输电线上由电阻造成的电压损失和功率损失之比分别是（ ）
A．1∶10，1∶100B．1∶10，1∶10
C．1∶100，1∶100D．1∶100，1∶10
5．如图所示为远距离输电的简化电路图。发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1，在输电线与用户间连有一理想变压器，流入用户端的电流为I2，则（ ）
A．输电线路上损失的电功率为I1UB．输电线上的电压降为U
C．理想变压器的输入功率为rD．用户端的电压为
6．如图所示，一个理想变压器原线圈的匝数为50，副线圈的匝数为100，原线圈两端接在光滑的水平平行导轨上，导轨间距为。导轨上有一长度略大于导轨间距且垂直于导轨的导体棒，导轨与导体棒的电阻忽略不计，副线圈回路中电阻，，图中交流电压表为理想电压表。导轨所在空间有垂直于导轨平面、磁感应强度大小为的匀强磁场。导体棒在水平外力的作用下运动，其速度随时间变化的关系式为，则下列说法正确的是（ ）
A．的功率为 B．电压表的示数为
C．水平外力为恒力 D．变压器铁芯中磁通量变化率的最大值为
7．如图为某山区小型水电站的电能输送示意图，发电机输出的电压和输电线路上的电阻恒定，用电器均为纯电阻元件，当用电高峰来临时，下列判断正确的是( )
A．用电器等效电阻R0变大 B．升压变压器T1的输出电压变大
C．降压变压器T2的输出电压变大 D．输电线路总电阻R上消耗的功率变大
8．发电站通过升压变压器、输电线和降压变压器给用户供电，升压变压器输出端滑片P位置可以调动，发电机组输出交变电压的有效值恒定，两条输电线总电阻r保持不变。在下列条件下，增加用户端的用电器，则（ ）
A．若滑片P位置不变，则用户端电压升高
B．若滑片P位置不变，则输电线上损失的功率变小
C．若将滑片P下移，则用户端电压可能不变
D．若将滑片P下移，则输电线上损失的功率可能减小
9．某发电站将电能输送到工厂通过图示的流程来实现，经测定发电机输出的电压和电流分别为U1和I1，升压变压器输出的电压和电流分别为U2和I2，降压变压器输出的电压和电流分别为U3和I3，R1为两变压器间输电导线的总电阻。下列计算正确的是（ ）
A．根据欧姆定律： B．对升压变压器一定有U1I1=U2I2
C．两变压器间输电导线的热损耗为 D．电动机的机械功率为U3I3
10．如图甲、乙所示的电路中，当A、B接10V交流电压时，C、D间电压为4V；当M、N接10V直流电压时，P、Q间电压也为4V，现把C、D接4V交流电压，P、Q接4V直流电压，则A、B间和M、N间的电压分别是（ ）
A．10V、10VB．10V、4VC．4V、10VD．10V、0
11．图乙是降压变压器图甲给用户供电的电路示意图，表示输电线的总电阻、假设用户端为纯电阻用电器，总电阻为R。若变压器视为理想变压器、输入电压恒定，电表视为理想电表，当用户使用的用电器减少时，则（ ）
A．电流表示数减少 B．用户总电阻R减少
C．用电器R两端电压降低 D．电压表示数减少
12．如图为某水电站远距离输电的原理图。升压变压器的原副线圈匝数比为，输电线总电阻为R，升压变压器和降压变压器均为理想变压器，发电厂输出的电压恒为U，若由于用户端负载变化，使发电厂输出功率增加了。下述错误的是（ ）
电压表的示数不变，电压表的示数减小
B．电流表、的示数均增大
C．输电线上损失的电压增加了
D．输电线上损失的功率增加了
13．图甲为远距离输电示意图，升压变压器原、副线圈的匝数比为1：200，降压变压器原、副线圈的匝数比为200：1，远距离输电线的总电阻为，若升压变压器的输入电压如图乙所示，输入功率为750kW，下列说法正确的是（ ）
用户端交流电的频率为100Hz
B．用户端电压为250V
C．输电线中的电流为15A
D．输电线路的损耗功率为25kW
14．“西电东送”是把煤炭、水能、风能资源丰富的西部省区的能源转化成电力资源，输送到电力紧缺的东部沿海地区的工程。远距离输电的电路示意图如图所示，升压变压器和降压变压器均为理想变压器，升压变压器原、副线圈匝数比为，降压变压器原、副线圈匝数比为，发电厂输出电压恒为，升压变压器和降压变压器之间输电线总电阻为R，下列说法正确的是（ ）
A．若，则用户获得的电压也为
B．用户获得的电压不可能大于
C．当用户消耗的功率增大时，用户获得的电压也增大
D．若输电线R上损失的功率增大，则用户消耗的功率和发电厂输出功率均增大
15．“西电东送”是把煤炭、水能、风能资源丰富的西部省区的能源转化成电力资源，输送到电力紧缺的东部沿海地区的工程。远距离输电的电路示意图如图所示，升压变压器和降压变压器均为理想变压器，升压变压器原、副线圈匝数比为，降压变压器原、副线圈匝数比为，发电厂输出电压恒为，升压变压器和降压变压器之间输电线总电阻为R，下列说法正确的是（ ）
A．若，则用户获得的电压也为
B．用户获得的电压不可能大于
C．当用户消耗的功率增大时，用户获得的电压也增大
D．若输电线R上损失的功率增大，则发电厂输出功率增大
16．如图所示，发电机线圈绕垂直于磁场的轴匀速转动，产生的电动势。线圈与理想升压变压器相连进行远距离输电，理想降压变压器的原、副线圈匝数之比为，降压变压器副线圈接入一台“220V 1100W”的电动机，恰好正常工作，电动机内阻为10Ω，输电线路总电阻为25Ω，线圈及其余导线电阻不计，电表均为交流理想电表，则下列说法正确的是（ ）
A．图示位置时电压表示数为B．升压变压器原、副线圈匝数比为
C．输电线路中的电流是12.5AD．发电机线圈的输出功率为1200W
二、多选题
17．如图是远距离输电的电路示意图，升压变压器和降压变压器均为理想变压器，升压变压器原、副线圈匝数为，降压变压器原、副线圈匝数比为，发电厂输出电压为，输出电功率为P，升压变压器和降压变压器之间输电线总电阻为R。下列说法正确的是（ ）
A．若用户获得的电压也为，则
B．用户端并联使用的用电器增多时，输电线上损失的功率增大
C．输电线上损失的电压
D．降压变压器输出的电功率
18．随着节能减排的推进，水力发电站将代替部分火力发电站而成为发电主力。图甲为某水电站的电能输送示意图，升压变压器原、副线圈重数比为1：10，升压变压器原线圈输入电压随时间的变化规律如图乙所示，降压变压器的副线圈电压为220V，升压、降压变压器均为理想变压器，两者之间的输电线路的电阻不能忽略，则下列分析中正确的是（ ）
A．交变电流的频率为50Hz
B．升压变压器原线圈的输入电压
C．升压变压器副线圈的输出电压为
D．降压变压器原、副线圈匝数比可能为18：1
19．在匀强磁场中有一不计电阻的单匝矩形线框，绕垂直于磁场的轴匀速转动，产生如图甲所示的正弦式交变电流，把该交变电流输入到图乙中理想变压器的A、B两端。图乙中的电压表和电流表均为理想交流电表，RT为热敏电阻（温度升高时电阻减小），R为定值电阻。下列说法正确的是（ ）
A．变压器原线圈两端电压的瞬时值表达式为
B．在时刻，线框平面处于中性面位置
C．处温度升高后，电压表示数与示数的比值不变
D．处温度升高后，电压表示数与电流表示数的乘积可能不变
20.某个小型水电站远程输电模拟电路如图所示，发电机输出电压为，输出功率为200kW，输电线总电阻为，其中升压变压器原、副线圈的匝数比，降压变压器原副线圈匝数比。若不计变压器损失的能量。下列说法中正确的是（ ）
A．高压输电线上电流为5A
B．高压输电线上损失的功率为2000W
C．用电器两端电压
D．若用户端工作的用电器数量增加，则用户端获得电压变小
三、填空题
21．远距离输电线路简化如图所示，图中标示了电压、电流、输电线总电阻R和线圈匝数，变压器均可视为理想变压器。若电厂输送电压不变，随着用户数量增加，降压变压器________将（填“增大”“减小”或“不变”）；若电厂输送电功率不变，升压变压器的输出电压增加到，则输电线上损耗功率变为原来的________倍（用k表示）。
22．如图为电能从“发电厂”到“用户”的交流输电过程示意图。回答以下问题：
（1）“发电厂”的输出功率一定。若使用55kV电压输电到“变电站一”时，输电线上损耗的功率为P；则使用550kV电压输电时，输电线上损耗的功率为_____；
（2）从图中获取的信息可以判断“变压电站一”的降压变压器的匝数比_____55（选填“大于”、“等于”或“小于”）。
23．如图所示为某一输电示意图，电厂的发电机输出功率为100kW，输出电压，升压变压器原、副线圈的匝数比为，输电线电阻为40Ω，用户需要的电压，变压器均为理想变压器，则输电线上的输送电流为______A；降压变压器的原、副线圈的匝数比为______。
24．如图所示，在某一输电线路的起始端和终点端各接入一个理想变压器，原、副线圈的匝数比分别为n1∶n2=100∶1和n3∶n4=1∶50，图中a、b表示电流表或电压表，已知电压表的示数为22 V，电流表的示数为1 A，每根输电线的电阻为1Ω，则____ （选填“a”或“b”）为电流表 ，输电线上损失的电功率为______， 线路输送的电功率为___________。
