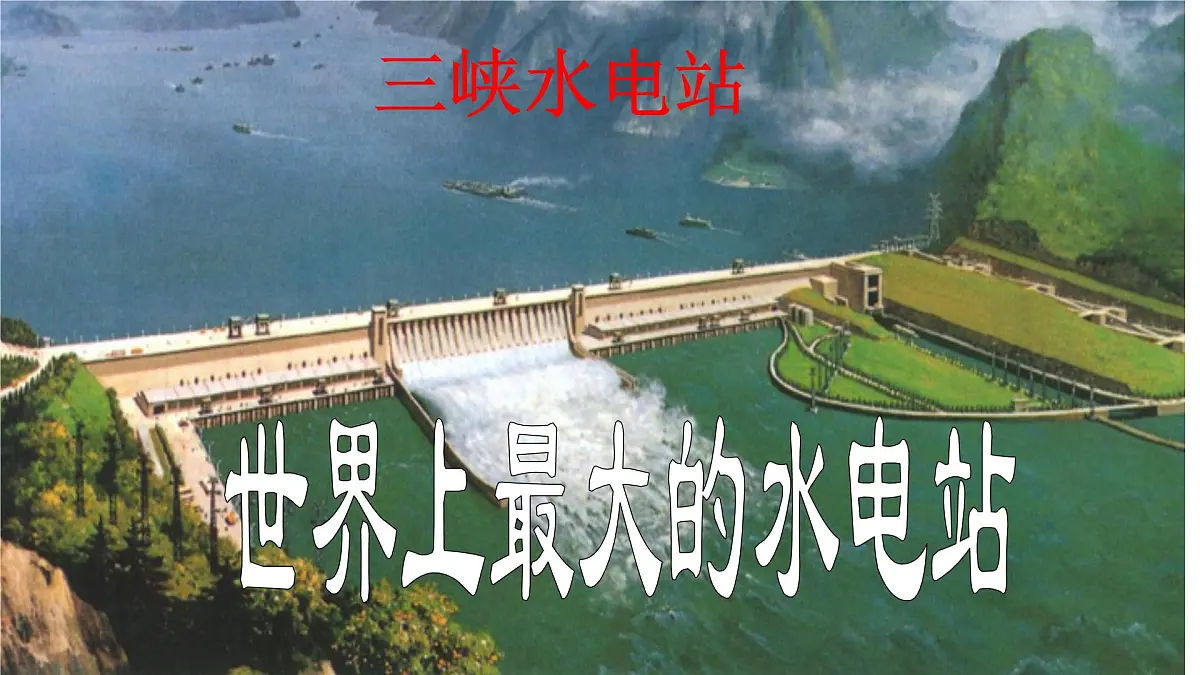

这是一份选择性必修 第二册电能的输送教学课件ppt，共33页。PPT课件主要包含了三峡水电站，奥克兰，拉斯维加斯，尼加拉瀑布，匹茨堡，思考与讨论等内容，欢迎下载使用。

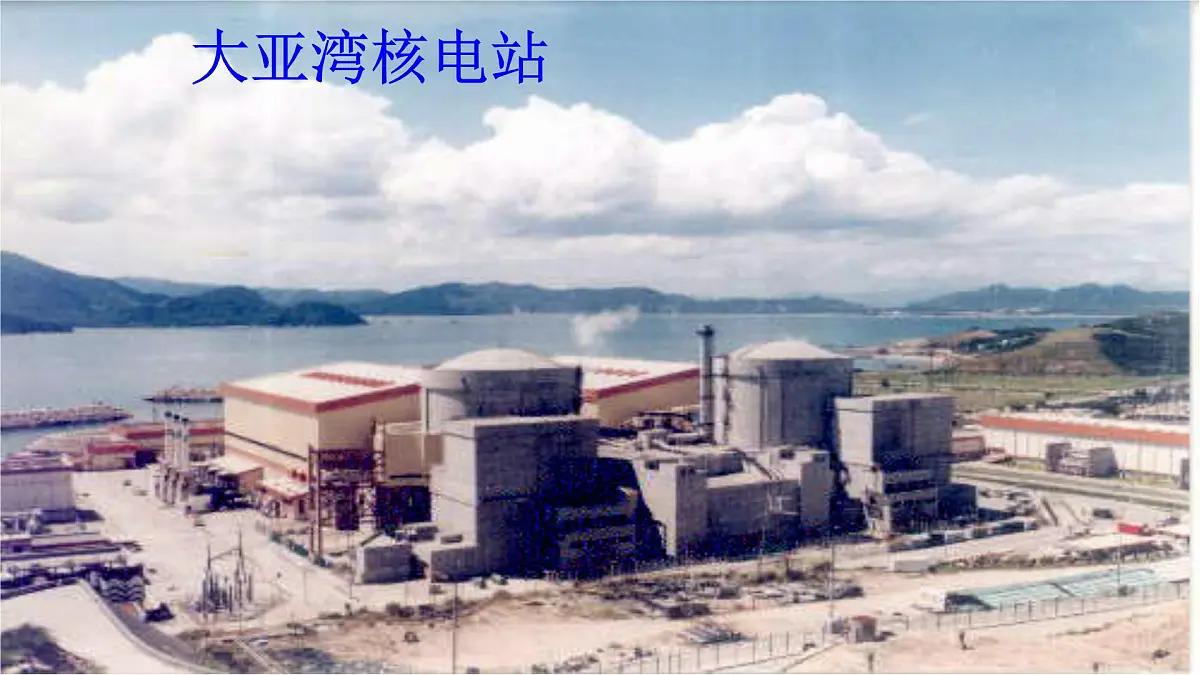

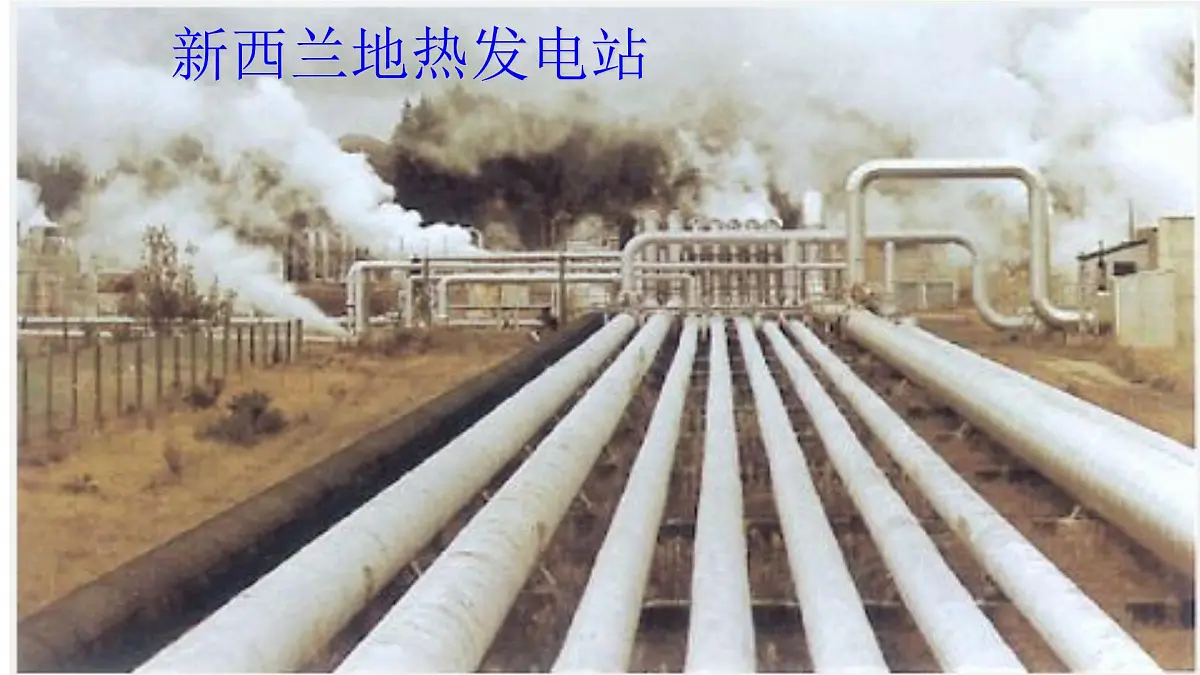

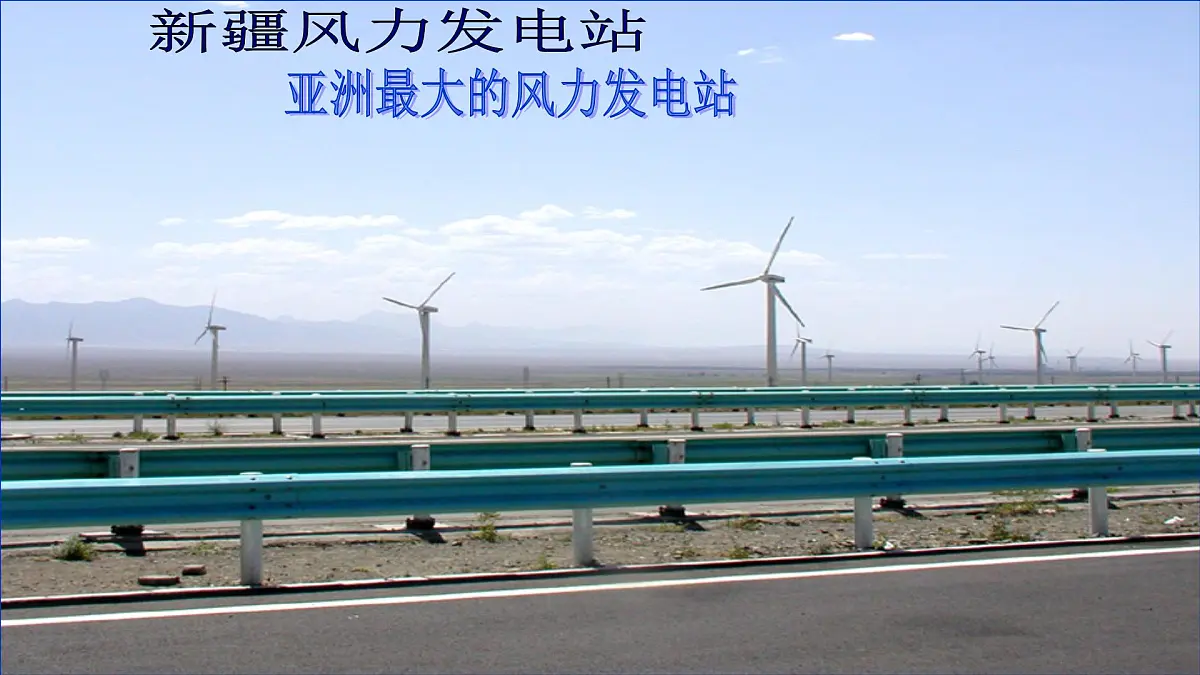

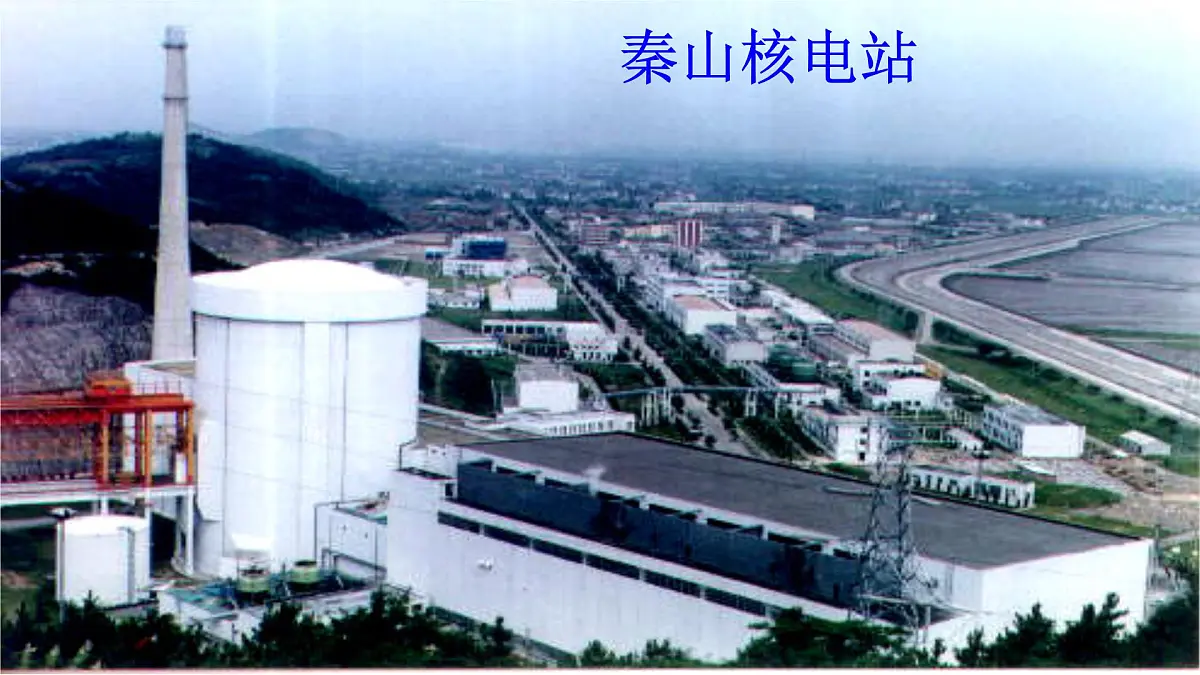

怎样才能更好的把发电站发的电输送到用电区
为什么要高压输电？而不用低压输电呢？
1.可靠:保证供电线路可靠工作,少有故障
2.保质:保证电能的质量,即电压和频率稳定
3.经济:输电线路建造和运行的费用低,电能损耗小
如何才能做到电能损耗小呢？
U、I都减小了，P出也减小了
而我们往往要求输送一定功率的电能
例1:输送10kw的电功率，采用400V的电压输电，输电线的总电阻为10Ω，求(1)输电线中的电流?输电线中损失的电压?用户得到的电压?(2)输电线损失的功率?用户得到的功率?(3)如果采用4000V电压输电，输电线损失的功率?用户得到的功率?
(1)25A 250V 150V(2)6250W 3750W(3) 62.5W 9937.5W
(3)由P＝I2r可知，减小输电线的电阻和降低输电电流可减小输电损失。( )(4)高压输电是通过提高电压，减小输电电流来减少电路发热损耗的。( )
交流高压输电的基本环节
发电站→升压变压器→高压输电线→降压变压器→用电单位
思考判断(1)使用变压器进行远距离输电，用户得到的电压可以高于发电机输出的电压。( )(2)远距离输电时，若升压变压器匝数比为1∶n，降压变压器匝数比为n∶1，则升压变压器的输入电压和降压变压器的输出电压相等。( )(3)电厂与用户离得越远，用户得到的交流电的频率比电厂发出的交流电的频率小得越多。( )(4)远距离输电时，输送电压越高越好。( )
U2I2=I22R线+U3I3
由P=U2/R，可知输送电压越高，损失的功率越多，这种说法是否正确？
是不是输电电压越高越好?
电压越高，对输电线路和变压器的要求越高，建设费用越高。
我国常用的远距离输电采用的电压有110 kV、220 kV、330 kV，输电干线采用500 kV的超高压，西北电网达到750kV。
输电线上的电压损失，除了与输电线的电阻有关，还与感抗和容抗有关。当输电线路电压较高、导线截面积较大时，电抗造成的电压损失比电阻造成的还要大。
[例2] 发电机两端的电压为220 V，输出功率44 kW，输电导线的总电阻为0.2 Ω，如果用原、副线圈匝数比为1∶10的升压变压器升压，经输电线后，再用原、副线圈匝数比为10∶1的降压变压器降压供给用户。(1)画出全过程的线路示意图；(2)求用户得到的电压和功率；(3)若不经过变压而直接送到用户，求用户得到的电压和功率。
(2)219.6 V　4.392×104 W (3)180 V　3.6×104 W
[针对训练2] (多选)如图1所示，某小型发电站发电机输出的交流电压为500 V，输出的电功率为50 kW，用总电阻为3 Ω的输电线向远处送电，要求输电线上损失功率为输电功率的0.6%，则发电站要安装一升压变压器，到达用户再用降压变压器变为220 V供用户使用(两个变压器均为理想变压器).对整个送电过程，下列说法正确的是(　　)
A.输电线上的损失功率为300 WB.升压变压器的匝数比为1∶100C.降压变压器的输入电压为4 970 VD.降压变压器的匝数比为100∶1
例3.(多选)图甲为远距离输电示意图，变压器均为理想变压器.升压变压器原、副线圈匝数比为1∶100，其输入电压如图乙所示，远距离输电线的总电阻为100 Ω。降压变压器右侧部分为一火警报警系统原理图，其中R1为一定值电阻，R2为热敏电阻，当温度升高时其阻值变小。电压表V显示加在报警器上的电压(报警器未画出)。未发生火情时，升压变压器的输入功率为750 kW。下列说法中正确的是(　　)
A.降压变压器副线圈输出的 交变电流频率为50 HzB.未发生火情时，远距离输 电线路损耗功率为180 kWC.当R2所在处发生火情时， 电压表V的示数变大D.当R2所在处发生火情时， 输电线上的电流变大
