高中物理人教版 (2019)选择性必修 第二册电能的输送背景图课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册电能的输送背景图课件ppt，共32页。PPT课件主要包含了演示实验，电网供电等内容，欢迎下载使用。

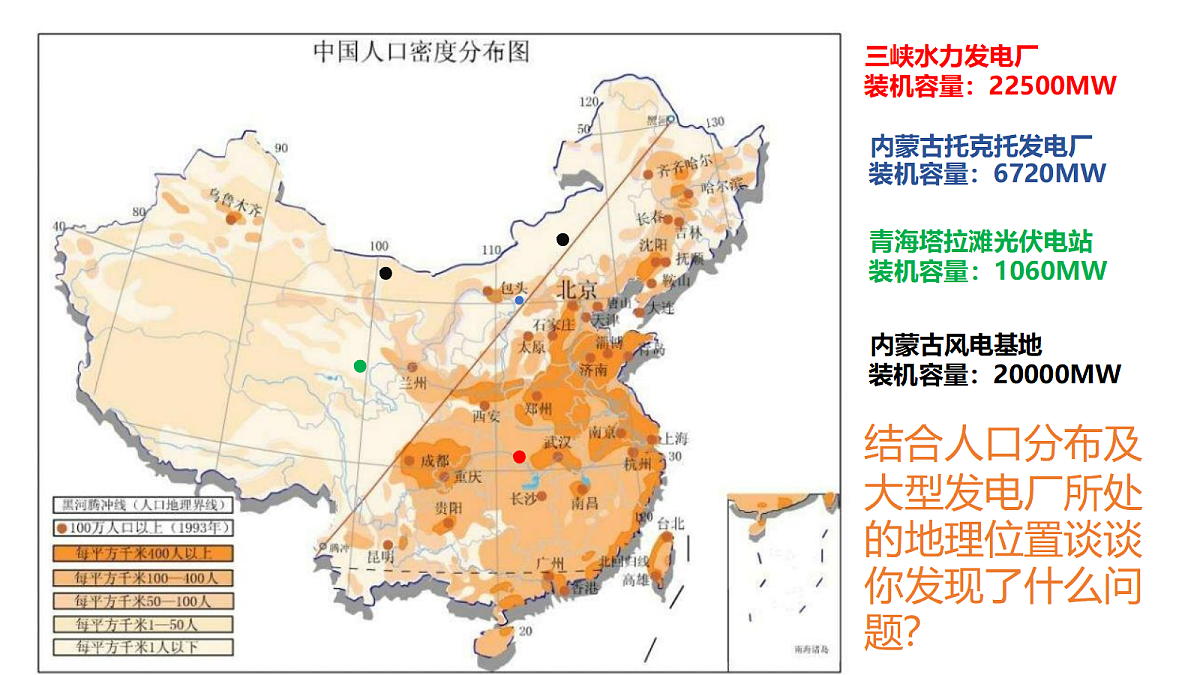

三峡水力发电厂装机容量：22500MW内蒙古托克托发电厂 装机容量：6720MW青海塔拉滩光伏电站装机容量：1060MW●内蒙古风电基地装机容量：20000MW结合人口分布及大型发电厂所处的地理位置谈谈你发现了什么问题？

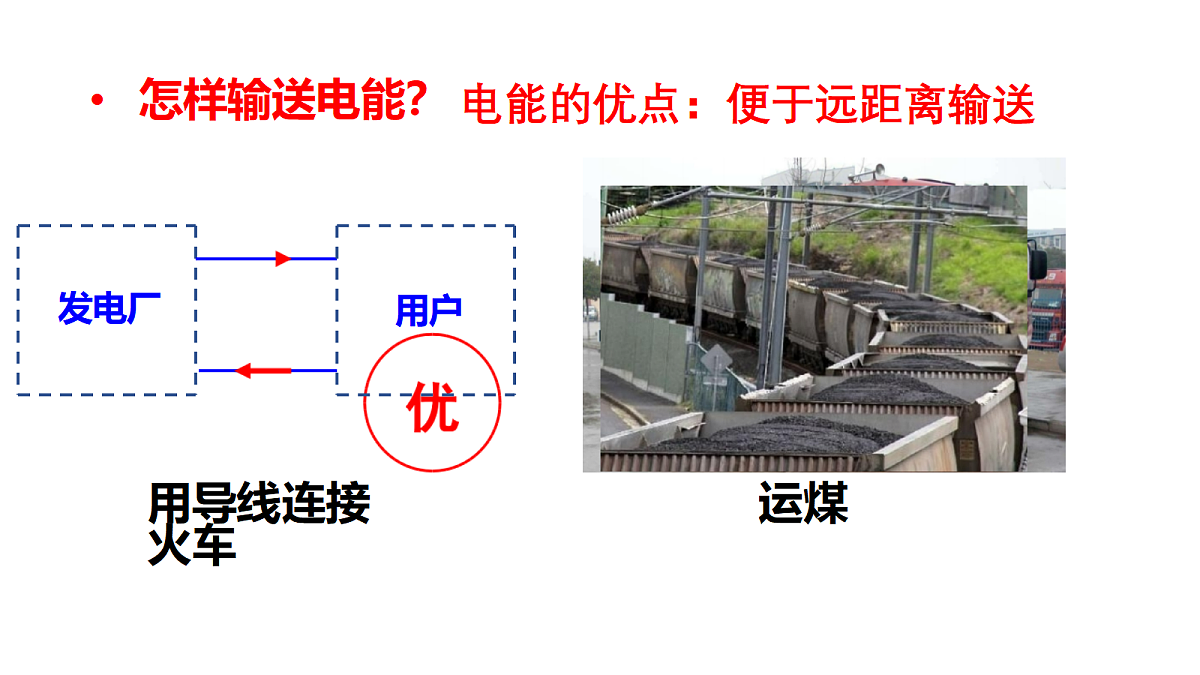

• 怎样输送电能？ 电能的优点：便于远距离输送
用导线连接 运煤火车

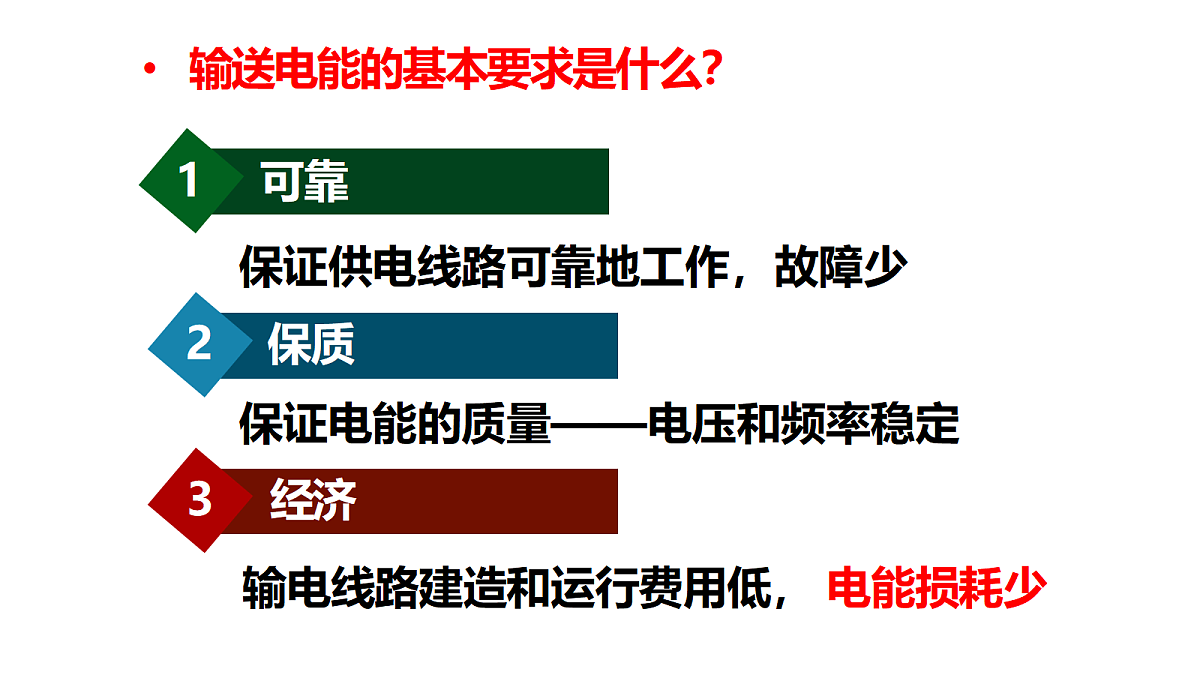

• 输送电能的基本要求是什么？1 可靠 保证供电线路可靠地工作，故障少2 保质 保证电能的质量——电压和频率稳定3 经济 输电线路建造和运行费用低， 电能损耗少

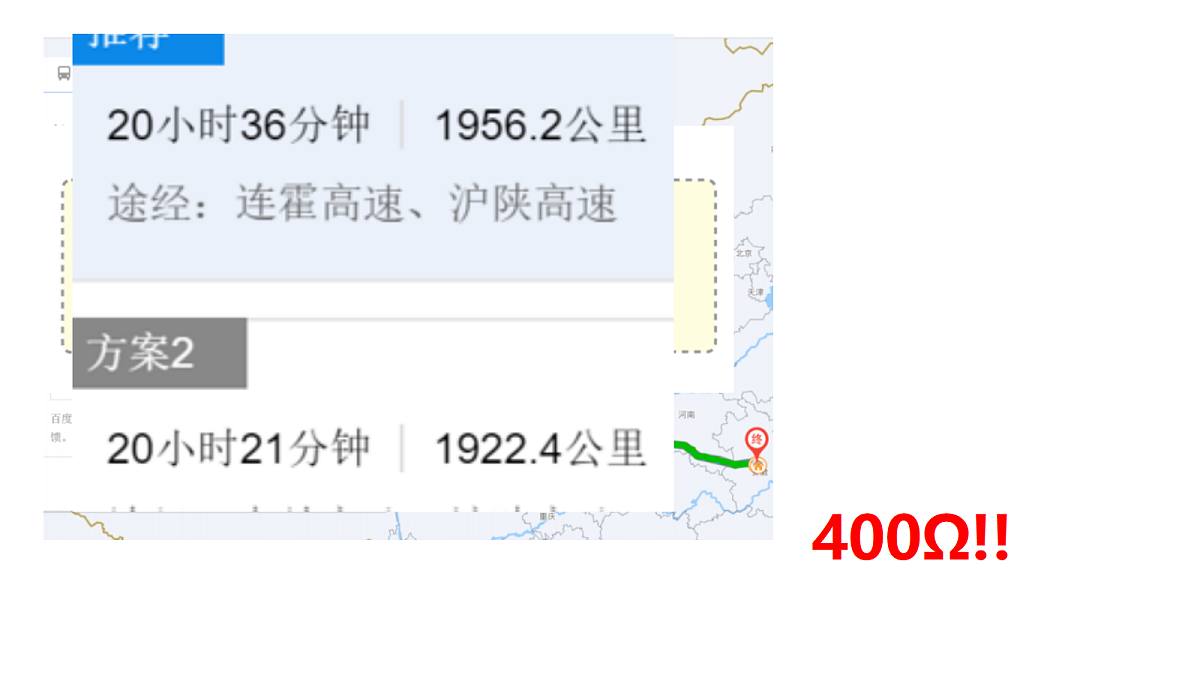

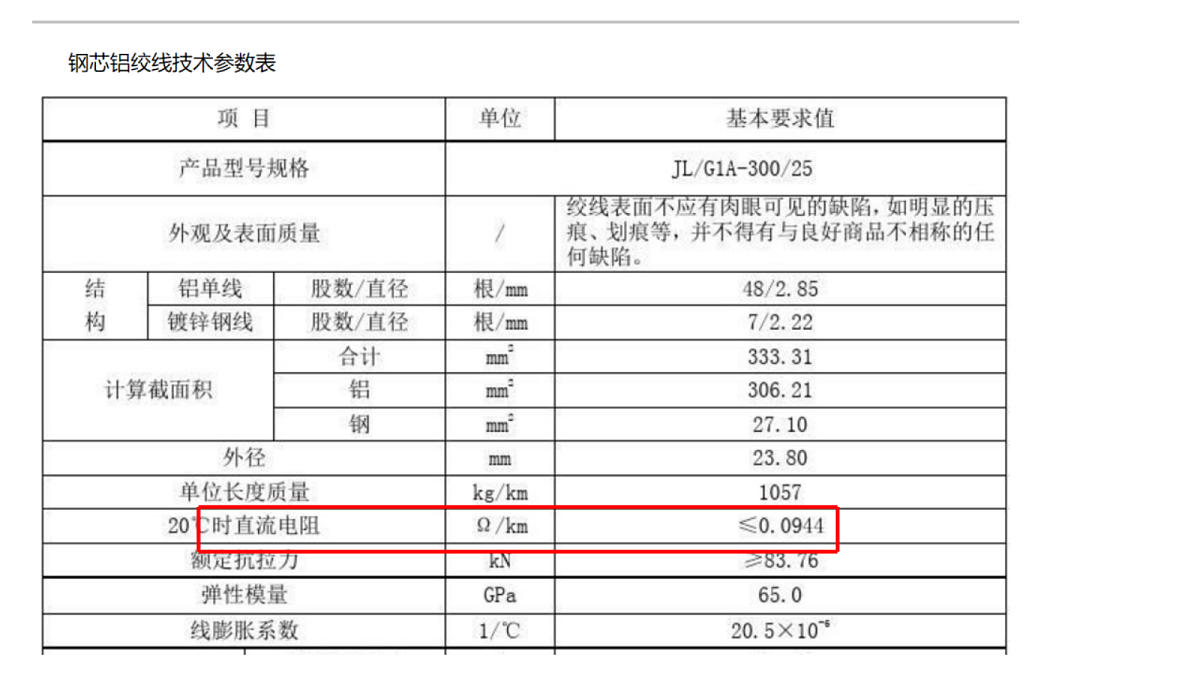

试估算从青海塔拉滩光伏电站到合（输电线电阻约为0 1Ω/km）

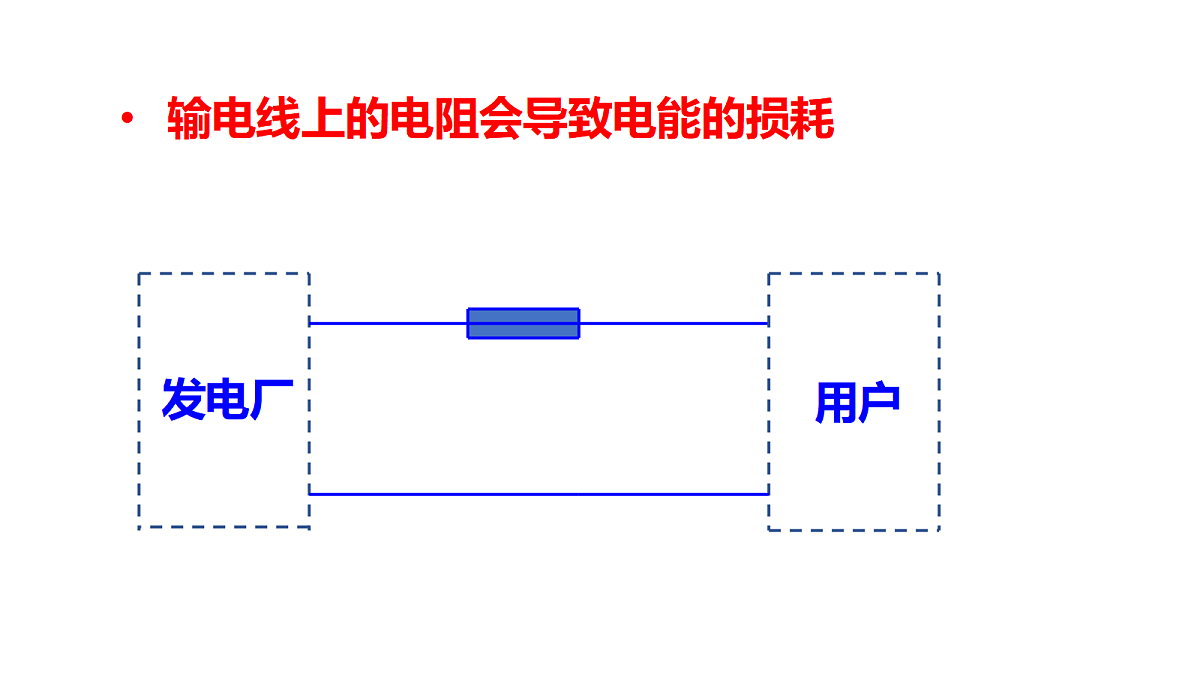

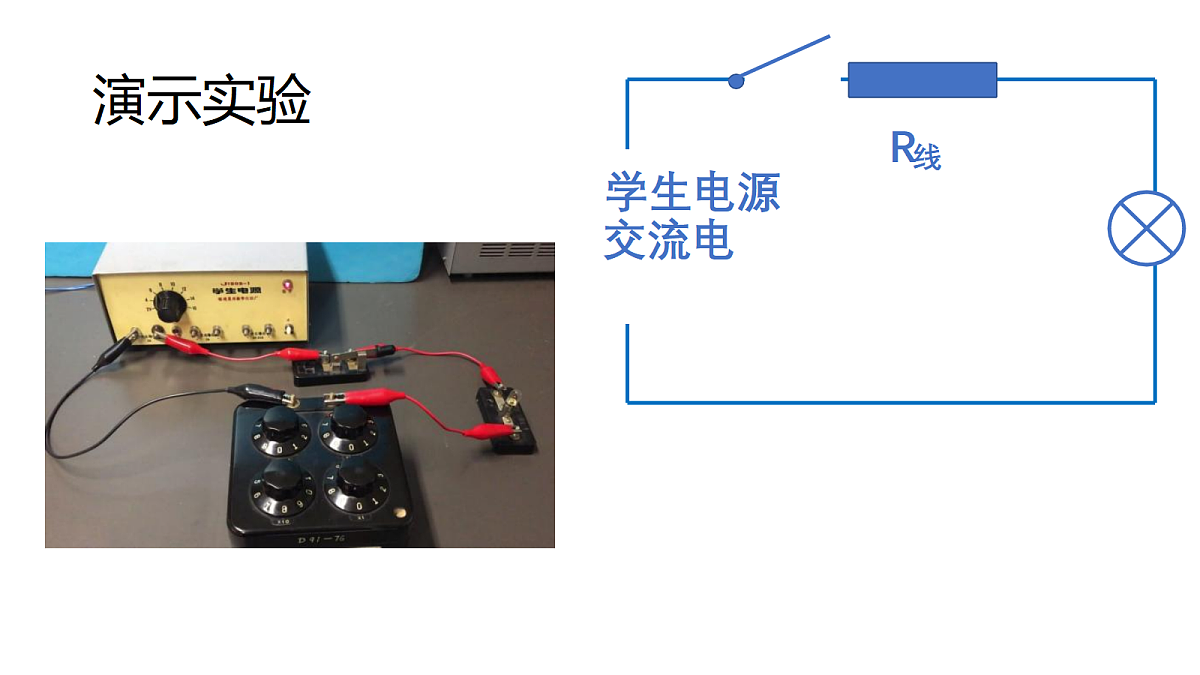

• 输电线上的电阻会导致电能的损耗
Q: 输电线上的功率损失是多少？= 。
• 什么导致电能的损耗？
I r
输电电压 U输=U线+U用输送功率 P输=P损+P用
1、降低输电损耗的两个途径（1） 减小输电线的电阻 （2） 减小输电导线中的电流
Q:在输电电流一定的情况下，将导线的电阻减小为原来的一半，线路上损失的功率会减为原来的几分之 一 ?
（1）减小输电线的电阻
（1）减小输电线的电阻根据电阻定律， 。= 。 ：选用电阻率小的金属材料
（1）减小输电线的电阻根据电阻定律， 。= 。
Q:在线路电阻一定的情况下，将输电电流减为原来的一半，线路上损失的功率会减为原来的几分之一？
（2）减小输电导线中的电流
输电电流不变的情况下，电阻r减为原来的一半，P损 减少了1/2电阻r不变的情况下，输电电流减为原来的一半，P损 减少了3/4Q：你觉得哪种途径对于降低输电线路的损耗更有效？
输电，损失的功率为 输电，损失的功率为
把功率为22KW的电能用总电阻为2Ω的导线输送到远方的用户，用220V的电压输电，导线损失的功率为多少？若改用22KV的电压输电，导线损失的功率又为多少？
2、电能输送的基本模型
把功率为22KW的电能用总电阻为2Ω的导线输送到远方的用户，用220V的电压输电，导线损失的功率为多少？若改用22KV的电压输电，导线损失的功率又为多少？220V输电，损失的功率为22KV输电，损失的功率为
n1 n2 n3 n4：
把功率为22KW的电能用总电阻为2Ω的导线输送到远方的用户，22KV的电压输电，导线损失的电压为多少，功率又为多少？若输送功率为44KW,导线损失的电压，功率又为多少呢？
Q:根据以上的分析输送电压越高，P损 越少，是不是在远距离输电的情况中都用最高的电压输电呢？
依照不同情况（距离远近、输送功率大小等） 选择合适的输电电压。目前我国远距离输电采用的电压有110 kV 、220 kV、330 kV，输电干线已经采用500 kV 和750 kV 的超高压，西北电网甚至达到1 100 kV 的特高压。
三、电网供电通过网状的输电线、变电站，将许多电厂和广大用户连接起来，形成全国性或地区性的输电网路，这就是电网。
采用电网供电，不仅可以合理的调度电力，由于有多个发电站在同时供电，因此还能减少断电的风险。
四、直流高压输电高压输电
