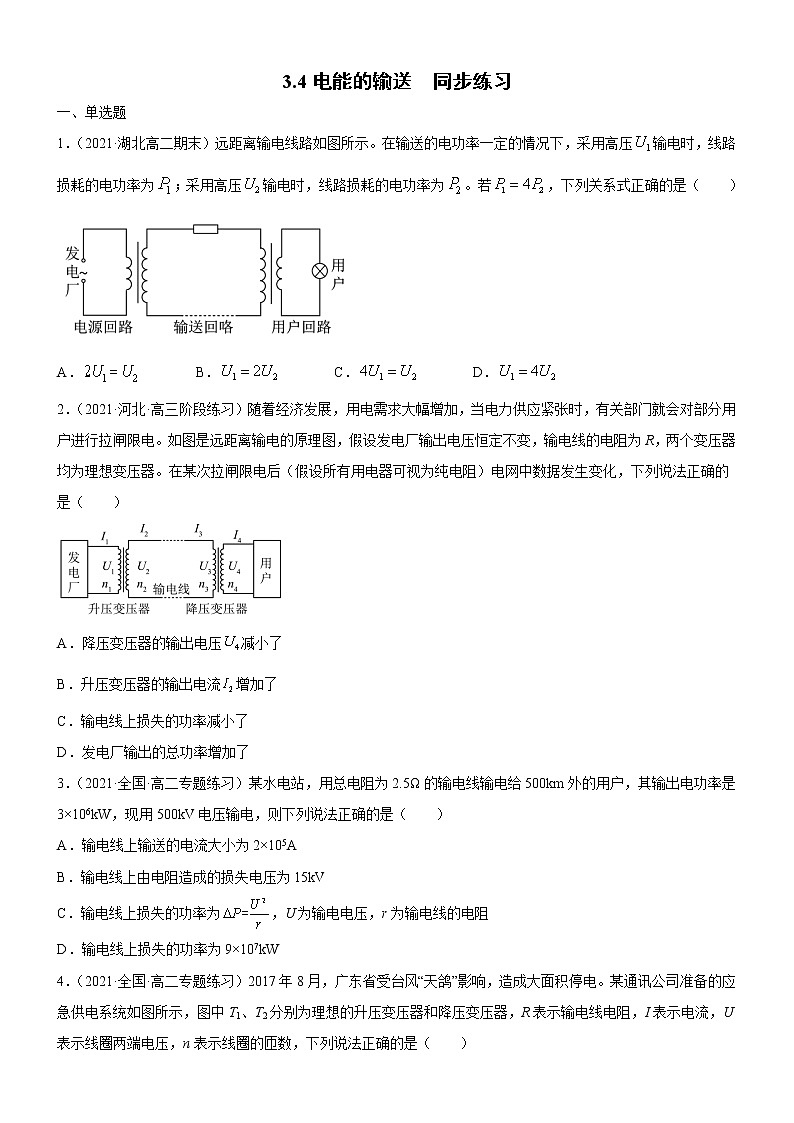

3.4电能的输送  同步练习

一、单选题

1．（2021·湖北高二期末）远距离输电线路如图所示。在输送的电功率一定的情况下，采用高压输电时，线路损耗的电功率为；采用高压输电时，线路损耗的电功率为。若，下列关系式正确的是（　　）

A． B． C． D．

2．（2021·河北·高三阶段练习）随着经济发展，用电需求大幅增加，当电力供应紧张时，有关部门就会对部分用户进行拉闸限电。如图是远距离输电的原理图，假设发电厂输出电压恒定不变，输电线的电阻为R，两个变压器均为理想变压器。在某次拉闸限电后（假设所有用电器可视为纯电阻）电网中数据发生变化，下列说法正确的是（　　）

A．降压变压器的输出电压减小了

B．升压变压器的输出电流增加了

C．输电线上损失的功率减小了

D．发电厂输出的总功率增加了

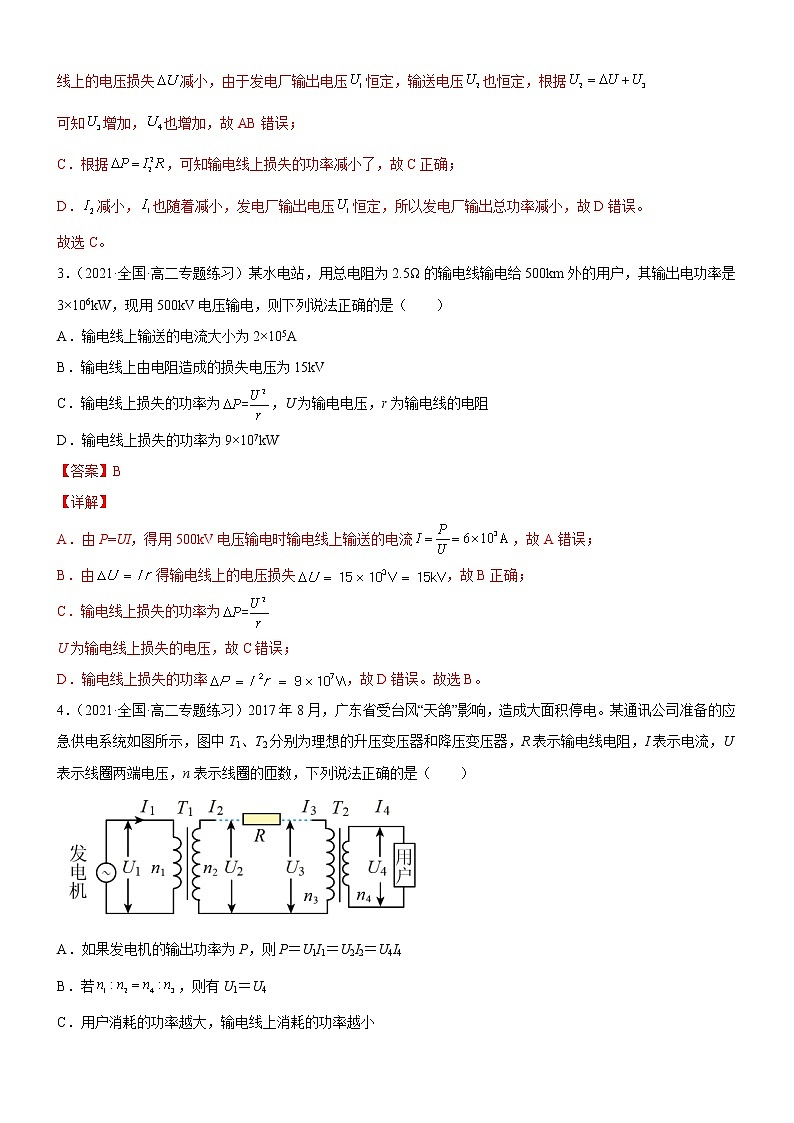

3．（2021·全国·高二专题练习）某水电站，用总电阻为2.5Ω的输电线输电给500km外的用户，其输出电功率是3×106kW，现用500kV电压输电，则下列说法正确的是（　　）

A．输电线上输送的电流大小为2×105A

B．输电线上由电阻造成的损失电压为15kV

C．输电线上损失的功率为，U为输电电压，r为输电线的电阻

D．输电线上损失的功率为9×107kW

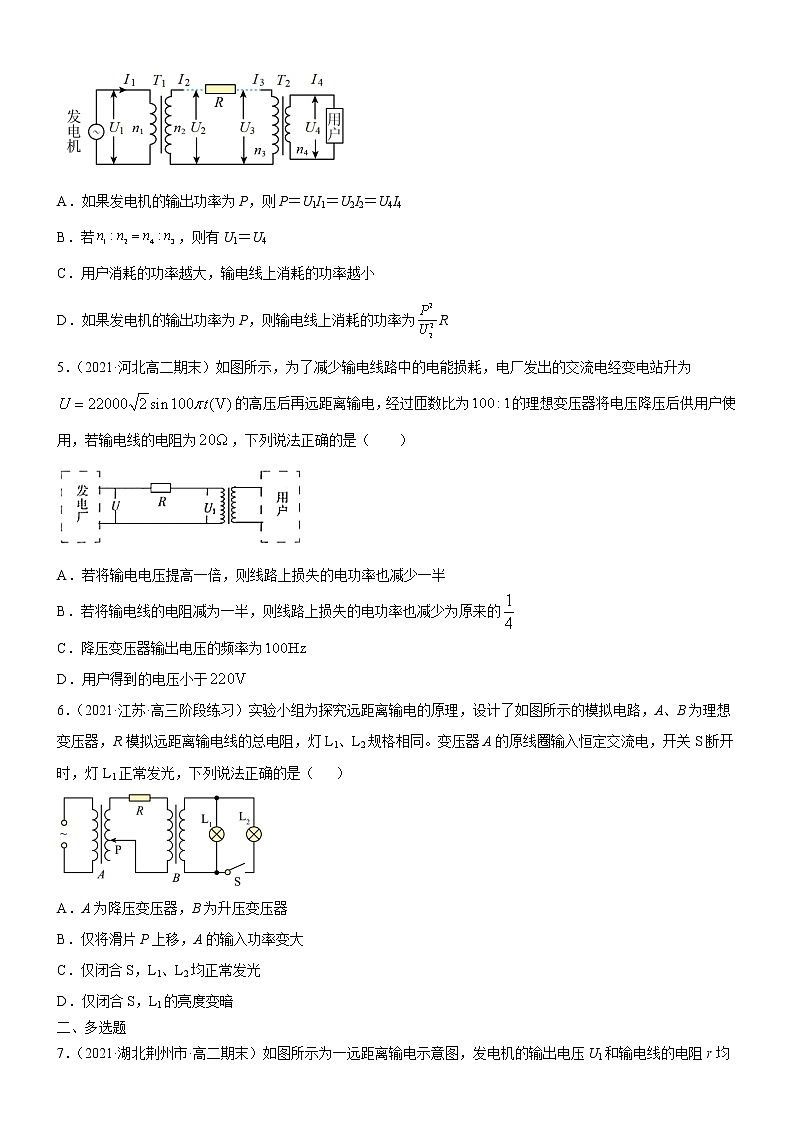

4．（2021·全国·高二专题练习）2017年8月，广东省受台风“天鸽”影响，造成大面积停电。某通讯公司准备的应急供电系统如图所示，图中T1、T2分别为理想的升压变压器和降压变压器，R表示输电线电阻，I表示电流，U表示线圈两端电压，n表示线圈的匝数，下列说法正确的是（　　）

A．如果发电机的输出功率为P，则P＝U1I1＝U2I2＝U4I4

B．若，则有U1＝U4

C．用户消耗的功率越大，输电线上消耗的功率越小

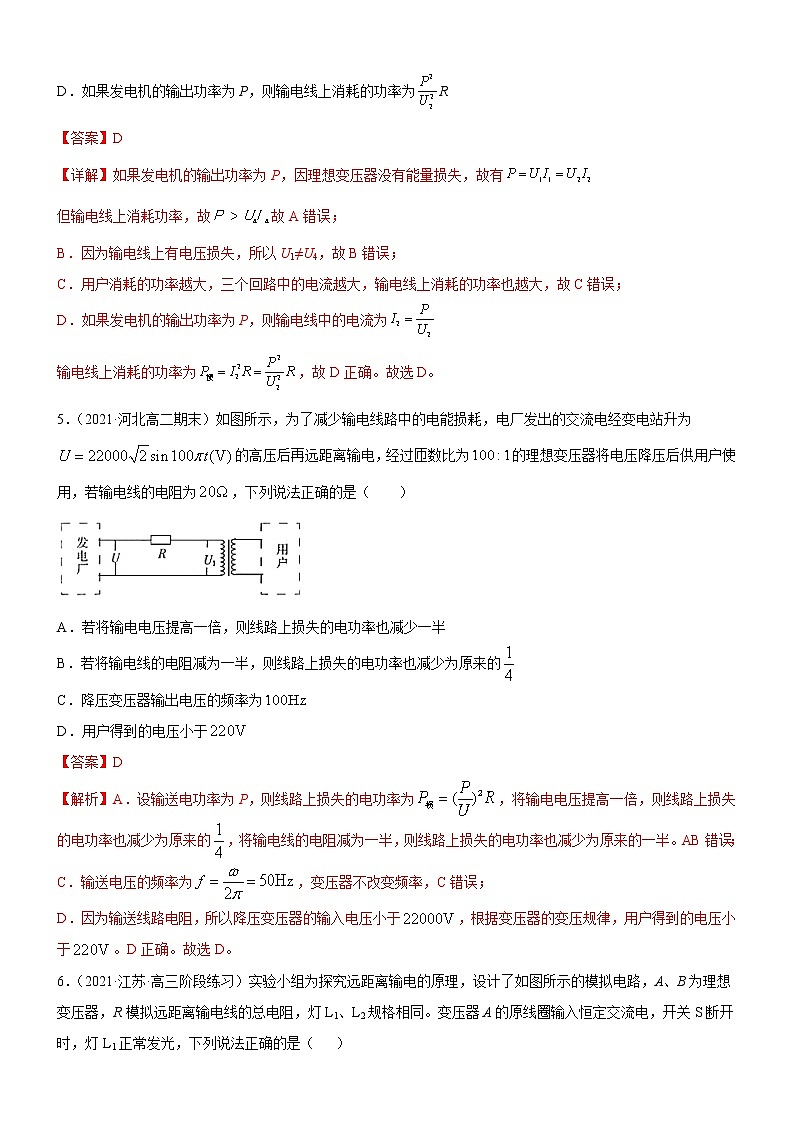

D．如果发电机的输出功率为P，则输电线上消耗的功率为R

5．（2021·河北高二期末）如图所示，为了减少输电线路中的电能损耗，电厂发出的交流电经变电站升为的高压后再远距离输电，经过匝数比为的理想变压器将电压降压后供用户使用，若输电线的电阻为，下列说法正确的是（　　）

A．若将输电电压提高一倍，则线路上损失的电功率也减少一半

B．若将输电线的电阻减为一半，则线路上损失的电功率也减少为原来的

C．降压变压器输出电压的频率为

D．用户得到的电压小于

6．（2021·江苏·高三阶段练习）实验小组为探究远距离输电的原理，设计了如图所示的模拟电路，A、B为理想变压器，R模拟远距离输电线的总电阻，灯L1、L2规格相同。变压器A的原线圈输入恒定交流电，开关S断开时，灯L1正常发光，下列说法正确的是（   ）

A．A为降压变压器，B为升压变压器

B．仅将滑片P上移，A的输入功率变大

C．仅闭合S，L1、L2均正常发光

D．仅闭合S，L1的亮度变暗

二、多选题

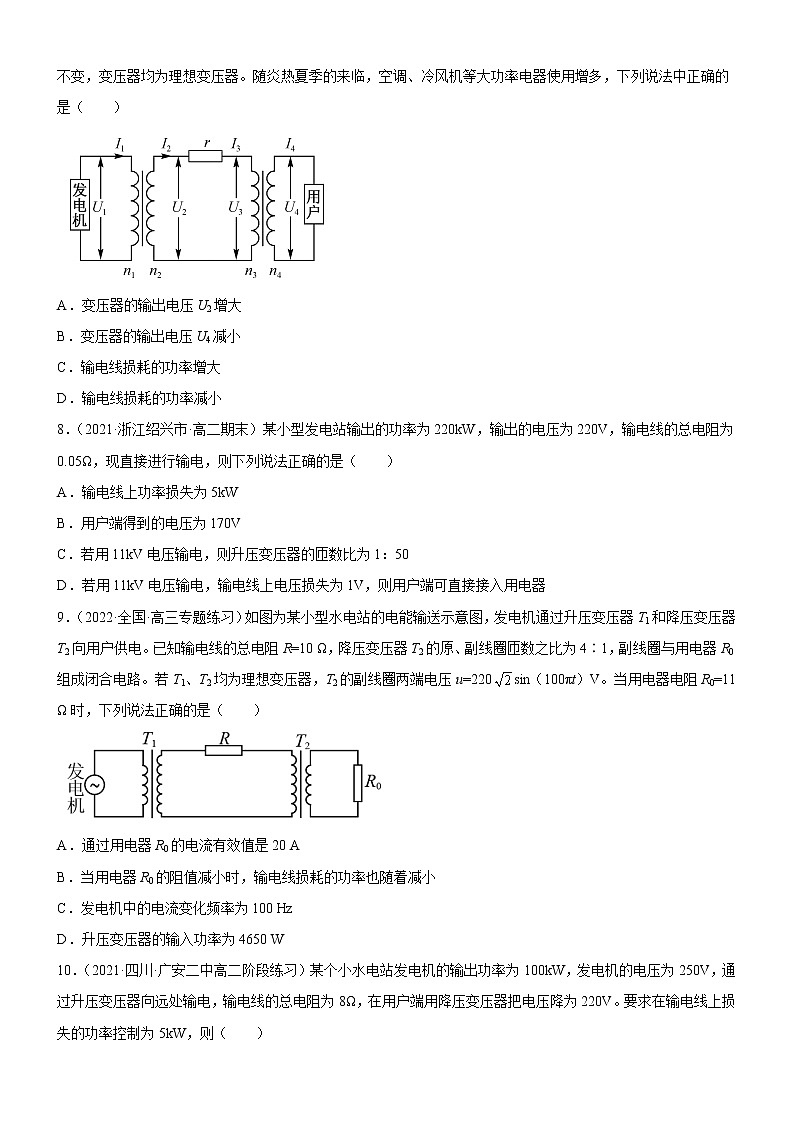

7．（2021·湖北荆州市·高二期末）如图所示为一远距离输电示意图，发电机的输出电压U1和输电线的电阻r均不变，变压器均为理想变压器。随炎热夏季的来临，空调、冷风机等大功率电器使用增多，下列说法中正确的是（　　）

A．变压器的输出电压U2增大

B．变压器的输出电压U4减小

C．输电线损耗的功率增大

D．输电线损耗的功率减小

8．（2021·浙江绍兴市·高二期末）某小型发电站输出的功率为220kW，输出的电压为220V，输电线的总电阻为0.05Ω，现直接进行输电，则下列说法正确的是（　　）

A．输电线上功率损失为5kW

B．用户端得到的电压为170V

C．若用11kV电压输电，则升压变压器的匝数比为1：50

D．若用11kV电压输电，输电线上电压损失为1V，则用户端可直接接入用电器

9．（2022·全国·高三专题练习）如图为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电。已知输电线的总电阻R=10 Ω，降压变压器T2的原、副线圈匝数之比为4∶1，副线圈与用电器R0组成闭合电路。若T1、T2均为理想变压器，T2的副线圈两端电压u=220sin（100πt）V。当用电器电阻R0=11 Ω时，下列说法正确的是（　　）

A．通过用电器R0的电流有效值是20 A

B．当用电器R0的阻值减小时，输电线损耗的功率也随着减小

C．发电机中的电流变化频率为100 Hz

D．升压变压器的输入功率为4650 W

10．（2021·四川·广安二中高二阶段练习）某个小水电站发电机的输出功率为100kW，发电机的电压为250V，通过升压变压器向远处输电，输电线的总电阻为8Ω，在用户端用降压变压器把电压降为220V。要求在输电线上损失的功率控制为5kW，则（　　）

A．输电线上通过的电流为25A

B．升压变压器输出的电压为40kV

C．升压变压器原、副线圈的匝数比为1：16

D．降压变压器原、副线圈的匝数比为200：11

11．（2021·河北保定·高三期中）某小型水电站的电能输送示意图如图所示，发电机（内阻不计）输出的正弦交流电压的有效值为250V，发电机通过升压变压器和降压变压器向用户供电。已知输电线的总电阻，降压变压器的原、副线圈匝数之比，降压变压器的副线圈与阻值的电阻及电压表组成闭合电路，理想电压表的示数为220V。变压器均视为理想变压器，则下列说法正确的是（　　）

A．通过的电流的有效值为5A

B．升压变压器的原、副线圈匝数之比

C．输电线电阻两端电压的最大值为

D．发电机的输出功率为4500W

12．（2021·广东·高三阶段练习）某小型水电站的电能输送示意图如图所示，发电机（内阻不计）输出的正弦交流电压的有效值为250V，发电机通过升压变压器和降压变压器向用户供电。已知输电线的总电阻，降压变压器的原、副线圈匝数之比，降压变压器的副线圈与阻值的电阻及电压表组成闭合电路，理想电压表的示数为220V。变压器均视为理想变压器，则下列说法正确的是（　　）

A．通过的电流的有效值为5A B．升压变压器的原、副线圈匝数之比

C．输电线电阻两端电压的最大值为40V D．发电机的输出功率为4500W

13．（2021·浙江·高三阶段练习）2021年9月东北地区的高峰拉闸限电事件让我们清醒地认识到，随着人类能源消耗的迅速增加，如何有效地提高能源利用率是人类所面临的一项重要任务。如图是远距离输电示意图，变压器、均为理想变压器，变压器原、副线圈的匝数之比为11∶5，两端的电压随时间t变化规律为：，假设负载是电阻为电水壶，下列说法正确的是（　　）

A．交流电源输出的交流电周期为

B．变压器副线圈两端的电压为

C．经过1分钟电水壶产生的焦耳热是

D．为了减少输电线r上的电能损失，变压器应该使用升压变压器

14．（2021·河北·石家庄二中实验学校高二阶段练习）如图甲所示为某发电站远距离输电的原理图，图中的变压器均为理想变压器，输电线的总电阻为，降压变压器所接用户可等效为图中的滑动变阻器，用户增加时相当于滑动触头向下滑动。已知用户端正常工作的额定电压为，降压变压器原副线圈的匝数比为，升压变压器原线圈所接交变电流如图乙所示，当用户端正常工作消耗的总功率为时，下列说法正确的是（　　）

A．发电厂的输出功率为120kW

B．升压变压器原副线圈的匝数比为

C．用户增加时，用户得到的电压升高

D．用户增加时，输电线消耗功率增加
