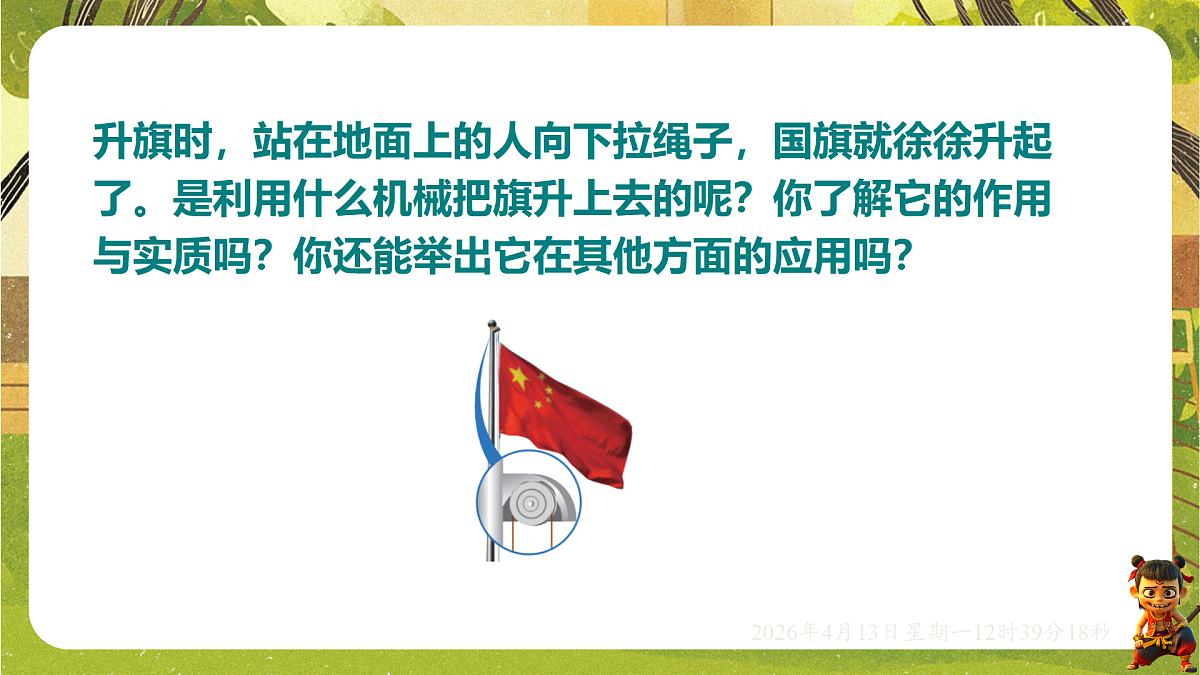

升旗时，站在地面上的人向下拉绳子，国旗就徐徐升起了。是利用什么机械把旗升上去的呢？你了解它的作用与实质吗？你还能举出它在其他方面的应用吗？

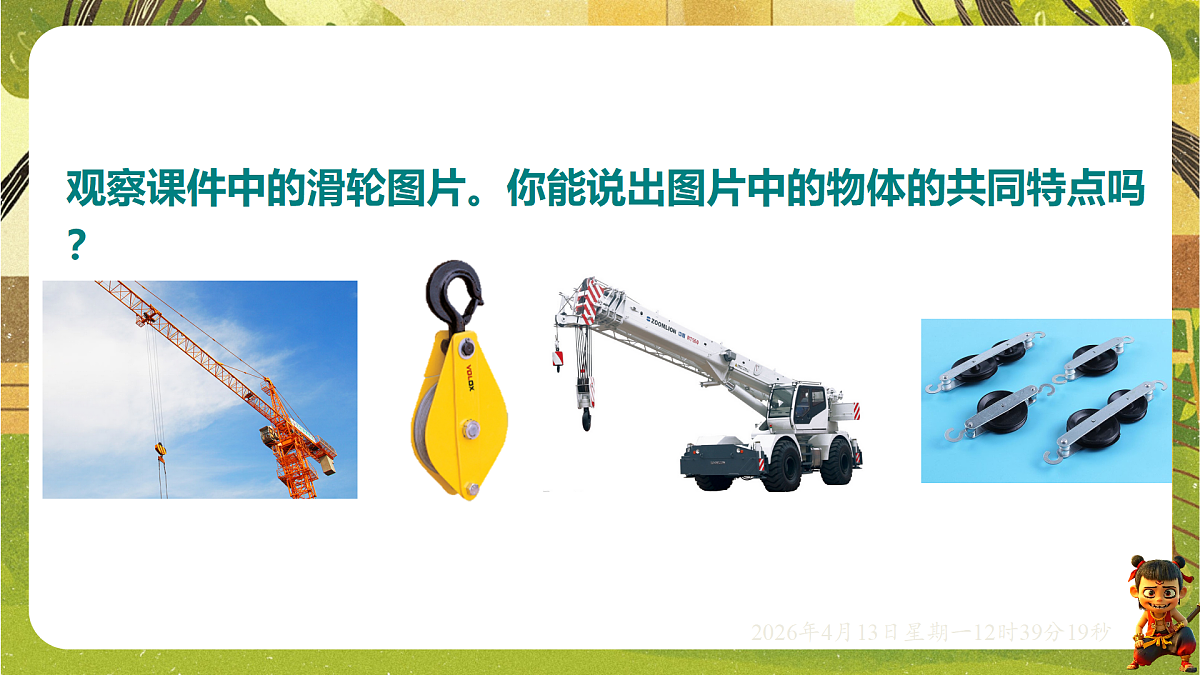

观察课件中的滑轮图片。你能说出图片中的物体的共同特点吗？

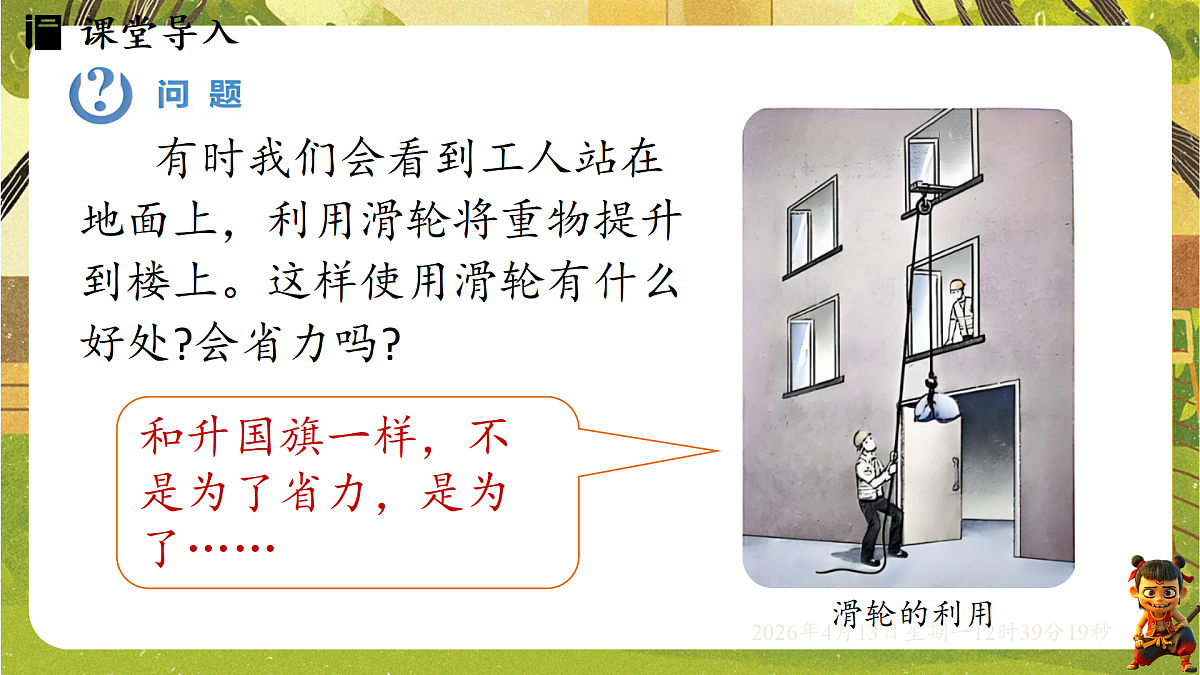

有时我们会看到工人站在地面上，利用滑轮将重物提升到楼上。这样使用滑轮有什么好处?会省力吗?
和升国旗一样，不是为了省力，是为了……

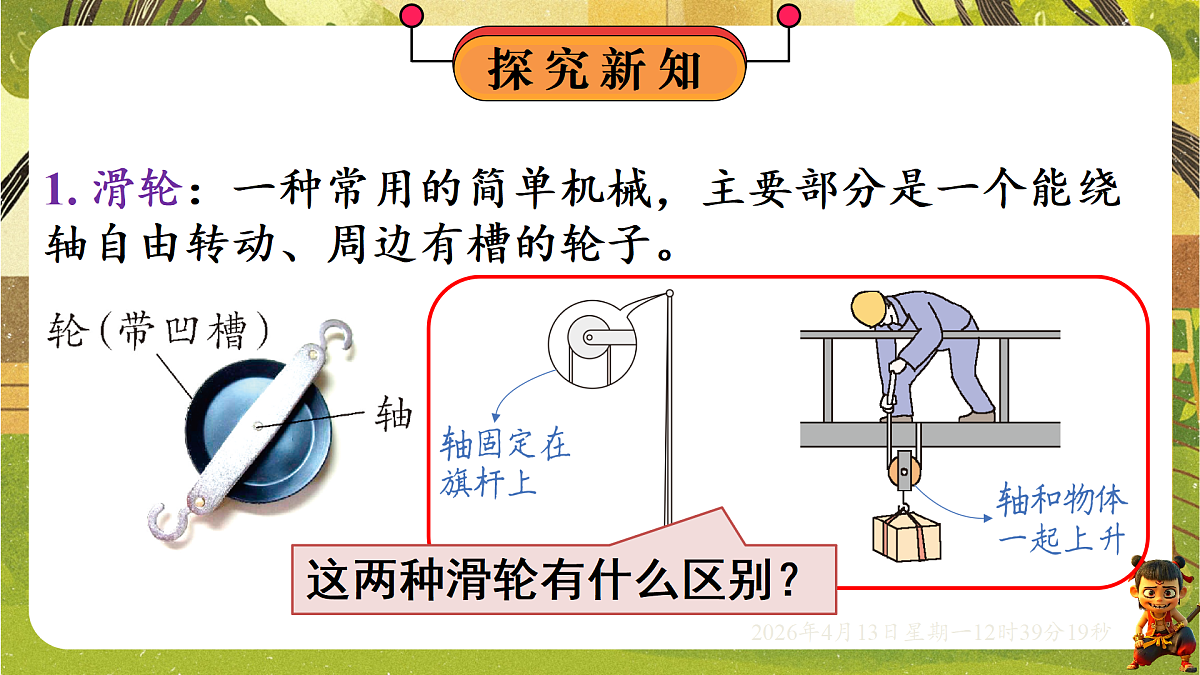

1. 滑轮：一种常用的简单机械，主要部分是一个能绕轴自由转动、周边有槽的轮子。
这两种滑轮有什么区别？

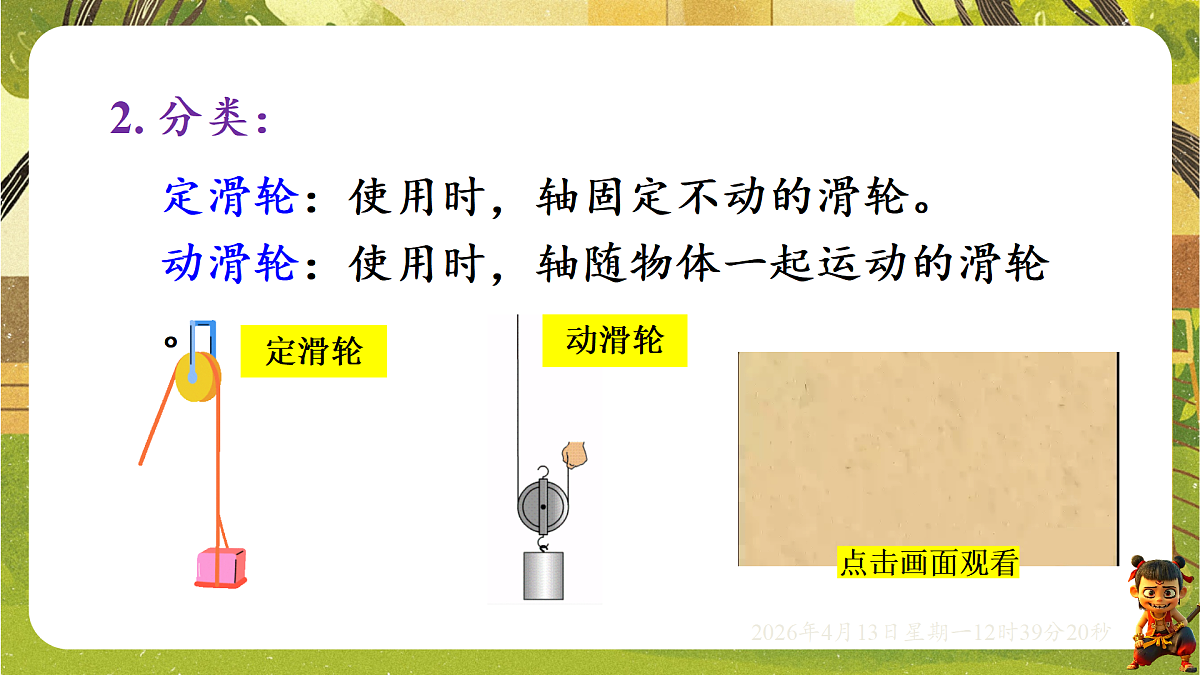

定滑轮：使用时，轴固定不动的滑轮。动滑轮：使用时，轴随物体一起运动的滑轮。

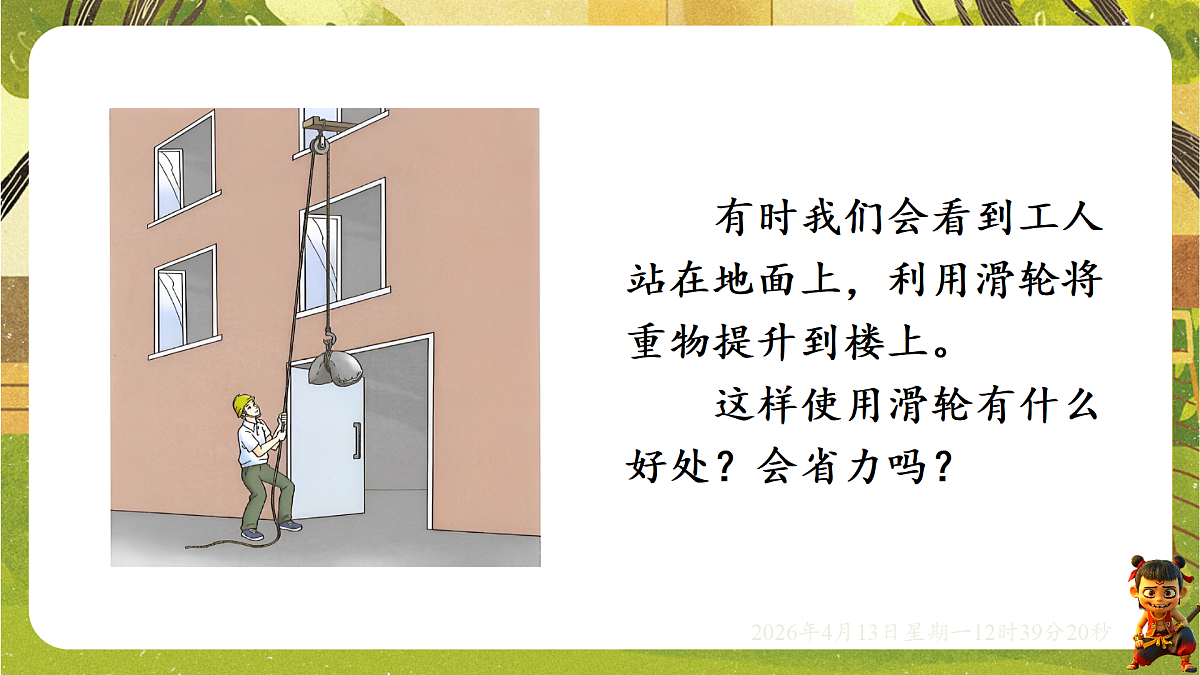

有时我们会看到工人站在地面上，利用滑轮将重物提升到楼上。 这样使用滑轮有什么好处？会省力吗？

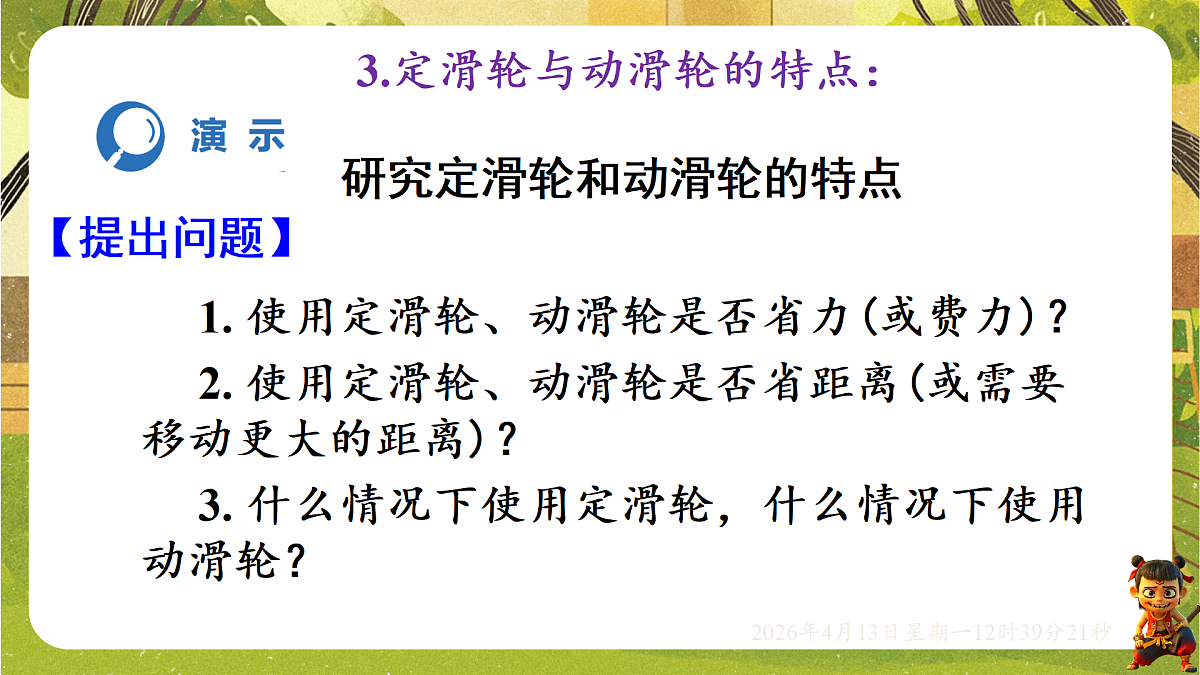

1. 使用定滑轮、动滑轮是否省力(或费力)？ 2. 使用定滑轮、动滑轮是否省距离(或需要移动更大的距离)？ 3. 什么情况下使用定滑轮，什么情况下使用动滑轮？
研究定滑轮和动滑轮的特点
3.定滑轮与动滑轮的特点：
参考右图，分别安装定滑轮和动滑轮进行实验。记录实验时弹簧测力计拉力的大小和方向，以及弹簧测力计和钩码移动的距离。
怎样操作对比知道是否省力或费距离？
b. 按图乙所示安装定滑轮，使用定滑轮让钩码匀速上升 h = 10 cm，记录弹簧测力计的示数F2、拉力的方向及绳子自由端移动的距离 s2。
a. 如图甲，用弹簧测力计拉着钩码匀速上升 h = 10 cm，记录弹簧测力计的示数 F1、拉力的方向及绳子自由端移动的距离 s1。
获得多组数据，使结论更具有普遍性
c. 如图丙，使用动滑轮让钩码匀速上升 h = 10 cm，记录弹簧测力计的示数 F3、拉力的方向及绳子自由端移动的距离 s3。
d. 换用数量不同的钩码，重复上面的步骤。
1. 比较甲、乙两组实验，使用定滑轮与不使用定滑轮直接提升物体相比，拉力的大小和方向有什么不同？绳子自由端移动的距离是否相同？
方向与钩码升高的方向相反
s绳 = h（忽略绳重与摩擦）
2. 比较甲、丙两次实验，使用动滑轮与不使用动滑轮直接提升物体相比，拉力的大小和方向有什么不同？绳子自由端移动的距离是否相同？
方向与钩码被提升的方向相同
使用定滑轮不省力，但可以改变力的方向。
使用动滑轮可以省力，但不能改变力的方向，而且费距离。
为什么使用定滑轮不省力，而使用动滑轮省力呢？你能参考下图，根据杠杆的平衡条件，说明定滑轮和动滑轮的这一特点吗？
定滑轮的中心轴为支点，动力臂和阻力臂都等于滑轮的半径，由杠杆平衡条件可知，动力F1和阻力F2大小相等。
动滑轮可以看成是支点在一侧的杠杆，动力臂等于滑轮的直径，阻力臂等于滑轮的半径，即动力臂是阻力臂的2倍，由杠杆平衡条件可知，动力F1是阻力F2的二分之一。
使用定滑轮和动滑轮的几种情况
说明：忽略绳重、滑轮重及绳与滑轮间的摩擦；物体全部做匀速运动，物体重为G ，受到的摩擦力为f
物体移动的速度v物=____m/s
图中滑轮为动滑轮，忽略绳重、滑轮重和绳与滑轮间的摩擦，F=___ f
绳子自由端移动的速度v绳=____v物绳子自由端移动的距离s绳=____s物
有没有办法能将定滑轮和动滑轮的优点结合起来，既能省力又能改变力的方向呢？
1. 在学校的升旗仪式中，伴随着雄壮的国歌声，鲜艳的五星红旗冉冉升起。如图甲，旗杆顶部装有一个滑轮，该滑轮是______滑轮。如图乙所示，电动起重机吊钩上的滑轮是________滑轮。(均填“定”或“动”)
2．(7分)小点同学用如图所示的装置“研究定滑轮和动滑轮的特点”，实验数据如下表。
(1)实验中需要用到的测量工具是弹簧测力计和__________。(2)实验中应沿竖直方向________拉动弹簧测力计，使钩码上升。(3)比较弹簧测力计拉力的方向可知：使用定滑轮的好处是__________________。(4)比较弹簧测力计拉力和钩码重力的关系可知：使用动滑轮的好处是________。
(5)比较弹簧测力计移动距离s和钩码上升高度h可知：使用定滑轮、动滑轮时s和h的关系分别是________、________。(6)依据杠杆平衡条件分析，使用动滑轮提升重物应省一半力，但分析第3、4两次实验数据却不符合此关系，造成这种现象的主要原因是____________。
3．如图所示，用同一个滑轮匀速提起同一重物M，不计绳重、滑轮重和摩擦，其中用力最小的是(　　)
4．小点利用如图所示的简单机械移动物体。沿不同方向分别用F1、F2、F3的力，以不同速度匀速拉动物体，已知v1＜v2＜v3。忽略绳重与滑轮上的摩擦，下列说法中正确的是(　　)A．F1＜F2＜F3 B．F1＞F2＞F3C．F1＝F2＞F3 D．F1＝F2＝F3
5. 用一重20 N的动滑轮，匀速提升一个重100 N的物体，实际工作时拉力F(　　)A．正好是50 N B．正好是60 NC．可能是65 N D．与物体上升速度有关
6．如图所示，一个重20 N的物体在拉力F的作用下被匀速提升20 cm。若滑轮重10 N，不计绳重和摩擦，则拉力F的大小及其绳端向上移动的距离s分别为(　　)A．10 N，20 cm B．10 N，40 cmC．15 N，20 cm D．15 N，40 cm
7. 如图所示，物体A重100 N，在大小为20 N的拉力F的作用下，10 s内沿水平地面匀速前进5 m，则物体A的速度为________m/s，受到的摩擦力为________N，绳子自由端移动速度为________m/s。(不计绳重及滑轮上的摩擦)
8．[河北模拟]如图，用同一个滑轮按不同的两种方式提起同一个物体(G轮＜G)，不计绳重和摩擦，则以下说法中正确的是(　　)A．图甲中的滑轮相当于一个等臂杠杆B．图乙中滑轮的特点是可以改变力的方向C．图甲中的滑轮比图乙中的滑轮省力D．图乙中的滑轮相当于一个等臂杠杆
9. 下列挪动球形石墩的方法中，最省力的是(　　)
10. 图甲是一件汉代陶井模型，在井架下侧有一个可以旋转的定滑轮，古人利用定滑轮从井里提水。图乙是小训制作的模拟装置，小训将总质量为10 kg的沙袋匀速提升了5 m，上升的速度为0.5 m/s。
不计绳重与摩擦，g取10 N/kg，下列说法正确的是(　　)A．小训对绳子自由端的拉力为10 NB．这个过程中，小训做了50 J的功C．这个过程中，小训拉绳的功率为50 WD．使用定滑轮，可以省力
11．[成都中考]在“使用动滑轮”的实验中，竖直向上拉弹簧测力计，如图。弹簧测力计静止时的示数是F1、F2，则F1、F2的大小关系是________；若钩码匀速上升0.1 m，则绳子自由端移动的距离是________m。
12．如图所示，重力为50 N的木块A在拉力F作用下，10 s内沿水平面匀速前进了50 cm，弹簧测力计的示数为10 N，木块受到的摩擦力是______N，拉力F的功率是_____W。(不计滑轮重、绳重及滑轮上的摩擦)
13. [惠州惠城区一模]如图所示，在水平拉力F的作用下，重为G的物体做匀速直线运动，该滑轮为________(填“动”或“定”)滑轮。滑轮与绳子质量不计，滑轮与绳子之间的摩擦不计，若物体与地面间的摩擦力为20 N，物体匀速向右运动了2 m，则滑轮向右移动了________m，拉力F大小为________N。
