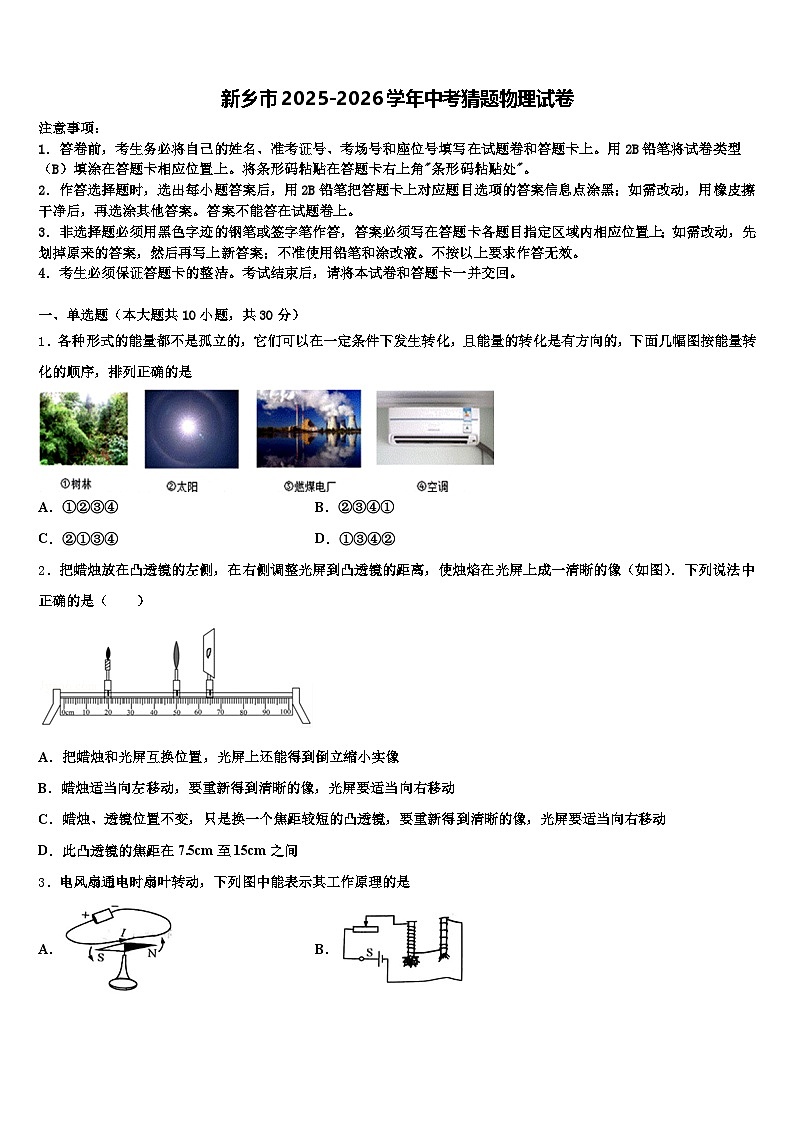

新乡市2025-2026学年中考猜题物理试卷（含答案解析）

这是一份新乡市2025-2026学年中考猜题物理试卷（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．各种形式的能量都不是孤立的，它们可以在一定条件下发生转化，且能量的转化是有方向的，下面几幅图按能量转化的顺序，排列正确的是
A．①②③④B．②③④①
C．②①③④D．①③④②
2．把蜡烛放在凸透镜的左侧，在右侧调整光屏到凸透镜的距离，使烛焰在光屏上成一清晰的像（如图）．下列说法中正确的是（ ）
A．把蜡烛和光屏互换位置，光屏上还能得到倒立缩小实像
B．蜡烛适当向左移动，要重新得到清晰的像，光屏要适当向右移动
C．蜡烛、透镜位置不变，只是换一个焦距较短的凸透镜，要重新得到清晰的像，光屏要适当向右移动
D．此凸透镜的焦距在7.5cm至15cm之间

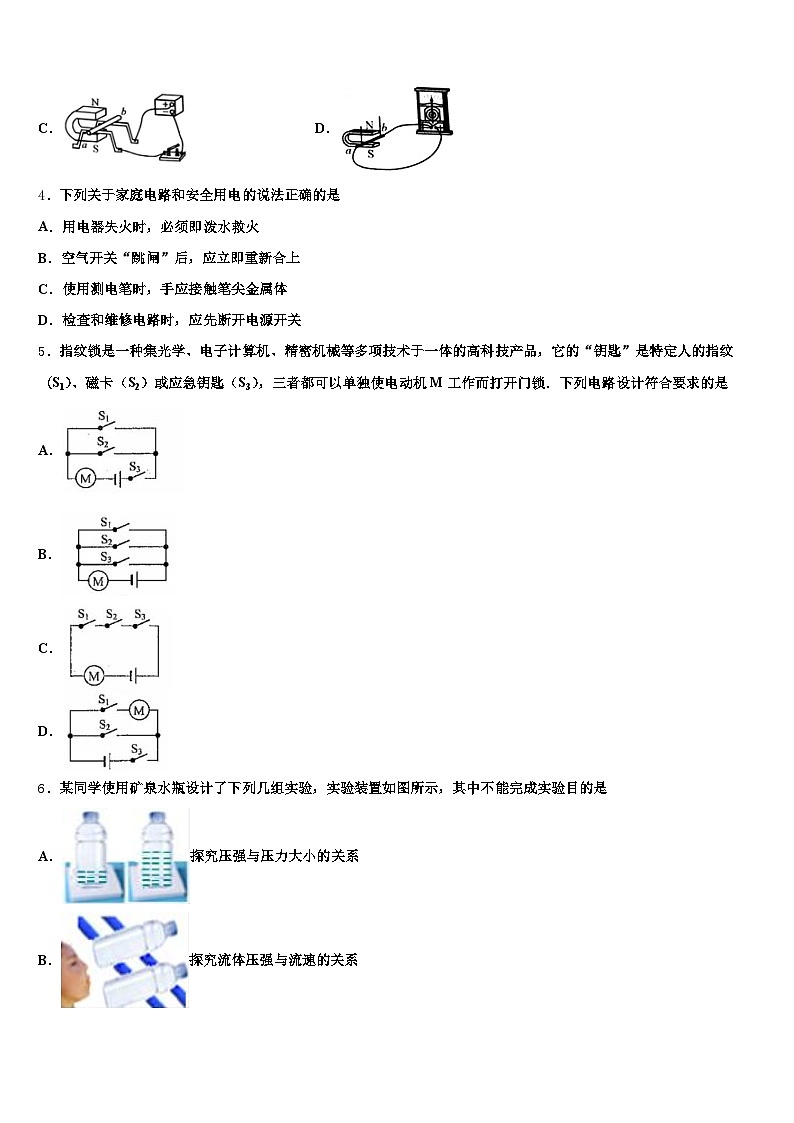

3．电风扇通电时扇叶转动，下列图中能表示其工作原理的是
A．B．
C．D．
4．下列关于家庭电路和安全用电的说法正确的是
A．用电器失火时，必须即泼水救火
B．空气开关“跳闸”后，应立即重新合上
C．使用测电笔时，手应接触笔尖金属体
D．检查和维修电路时，应先断开电源开关
5．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是
A．
B．
C．
D．

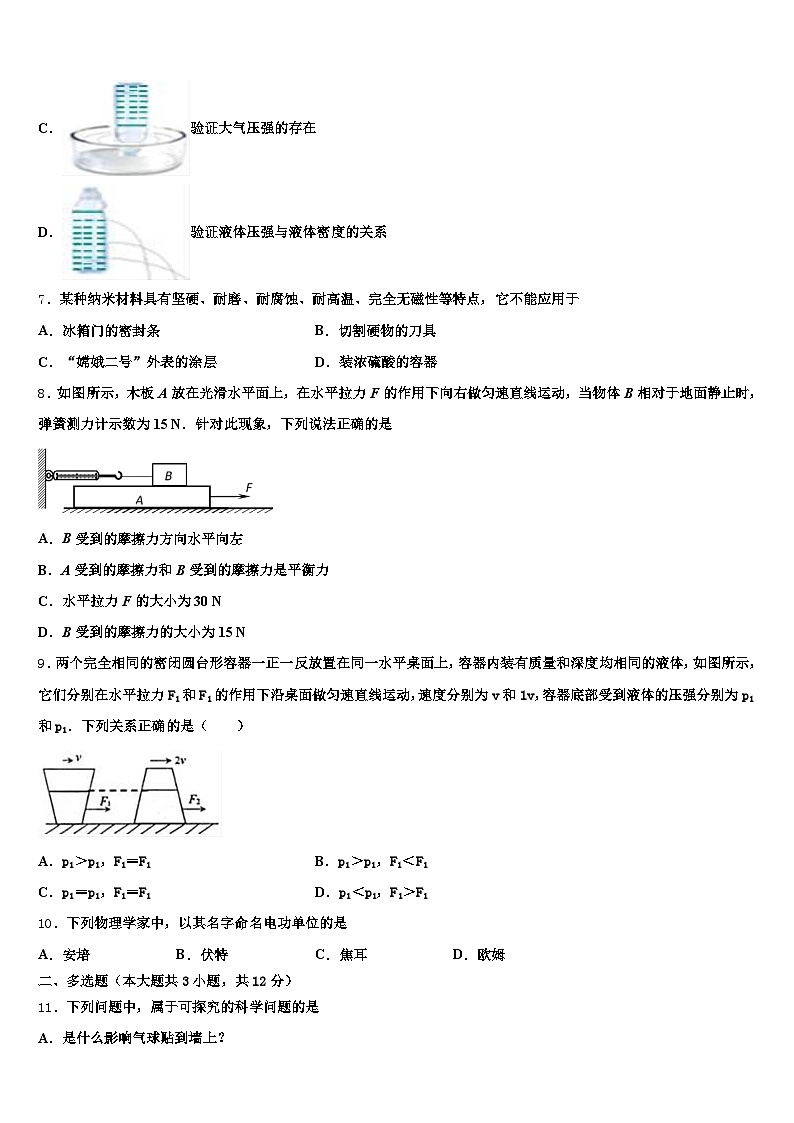

6．某同学使用矿泉水瓶设计了下列几组实验，实验装置如图所示，其中不能完成实验目的是
A．探究压强与压力大小的关系
B．探究流体压强与流速的关系
C．验证大气压强的存在
D．验证液体压强与液体密度的关系
7．某种纳米材料具有坚硬、耐磨、耐腐蚀、耐高温、完全无磁性等特点，它不能应用于
A．冰箱门的密封条B．切割硬物的刀具
C．“嫦娥二号”外表的涂层D．装浓硫酸的容器
8．如图所示，木板A放在光滑水平面上，在水平拉力F的作用下向右做匀速直线运动，当物体B相对于地面静止时，弹簧测力计示数为15 N．针对此现象，下列说法正确的是
A．B受到的摩擦力方向水平向左
B．A受到的摩擦力和B受到的摩擦力是平衡力
C．水平拉力F的大小为30 N
D．B受到的摩擦力的大小为15 N
9．两个完全相同的密闭圆台形容器一正一反放置在同一水平桌面上，容器内装有质量和深度均相同的液体，如图所示，它们分别在水平拉力F1和F1的作用下沿桌面做匀速直线运动，速度分别为v和1v，容器底部受到液体的压强分别为p1和p1．下列关系正确的是（ ）
A．p1＞p1，F1＝F1B．p1＞p1，F1＜F1
C．p1＝p1，F1＝F1D．p1＜p1，F1＞F1
10．下列物理学家中，以其名字命名电功单位的是
A．安培B．伏特C．焦耳D．欧姆
二、多选题（本大题共3小题，共12分）
11．下列问题中，属于可探究的科学问题的是
A．是什么影响气球贴到墙上？
B．改变导体两端的电压，导体的电阻会改变吗？
C．家庭电路中电流的频率跟哪些因素有关？
D．通电螺线管的磁性强弱跟线圈匝数多少有关吗？
12．下列说法中正确的是
A．物体吸热时，温度不一定升高
B．擦黑板时看到粉尘在空中飞舞，这是分子在运动
C．柴油机的做功冲程是将机械能转化为内能
D．在高山上烧水时，温度不到90℃水就沸腾了，是因为水的沸点与气压有关
13．目前国际上酒的度数表示法有三种，其中一种称为标准酒度，是指在温度为20℃的条件下，每100ml酒液中所含酒精量的亳升数．中国也使用这种表示法，它是法国著名化学家盖•吕萨克制定的，又称盖•吕萨克酒度，蒸馏出来的酒液需要进行勾兑，勾兑一方面为了保障酒的品质，另一方面可以调整酒的度数．若现有30度和60度的酒液若干，酒液中的微量元素忽略不计．（已知ρ酒精＝0.8×l03kg/m3，ρ水＝103kg/m3，不考虑酒液混合后体积减少）则下列判断正确的是
A．60度酒液的密度为0.88×103 kg/m3
B．30度酒液的密度为0.84×103 kg/m3
C．若想获得42度、1000毫升的酒液，则需30度的酒600ml，60度的酒400ml
D．若想获得52度、1000毫升的酒液，则需30度的酒400ml，60度的酒600ml
三、填空题（本大题共5小题，共10分）
14．李白的诗句“举杯邀明月，对影成三人”中的三个人，除他自己外，另外的两个人，一个是由于光的_____形成的影子，另一个是由光在酒面_____（选填“反射”“折射”）形成的像，这个像是_____（选填“实像”或“虚像”）．
15．2018年5月21日5点28分，西昌卫星发射中心用长征四号丙运载火箭，成功发射嫦娥四号中继星“鹊桥”，发射过程中，“鹊桥”外壳的内能_______（选填“增大”、“不变”或“减少”），这是通过______的方法使之内能发生改变的；发射过程中，“鹊桥”的重力势能______（选填“增大”、“不变”或“减少”）。
16．龙舟大赛时，鼓声雷动、挠桨飞舞，运动员用力向后划水，龙舟却被水推着向前运动，这说明_____；运动员使用的船桨是_____（选填“省力”或“费力”）杠杆。
17．如图所示的电路中，电源电压保持不变。当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2：3；当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲：U乙=________和R1、R2消耗的功率P1′：P2′=_________。
18．经国务院批准，自2016年起，将每年4月24日设立为“中国航天日”，中国航天人为探月工程的“回”努力奋斗．已经成功“落”到月球上的“玉兔号”月球车（如图）相对于地球是________（填“运动”或“静止”）的；其车轮宽大是为了_______（填“增大”或“减小”）压强。
四、计算题（本大题共3小题，共29分）
19．环保部门为了保持城市的清洁，定期使用洒水车对主干道洒水保洁．已知洒水车自身的质量为5t，满载时可以装水8t．某日清晨，洒水车满载时在马路上匀速行驶，8min 内行驶了4800 m，消耗燃油6kg（假设燃油完全燃烧），已知洒水车满载行驶时的牵引力大约是其总重的 0.1 倍，g =10N/kg，燃油的热值是3×107J/kg．求上述过程中：洒水车运动的速度；牵引力对洒水车做的功；牵引力对洒水车做功的功率；汽车发动机的效率．（精确到1%）
20．小明家新买来一台容积为80L的天然气热水器．小明学习了热效率的知识后，尝试估测该热水器的热效率，他把“进水量”设置为40L，“出水温度”设置为40℃后，开始加热．当水温达到40℃时，自动停止加热．已知当时自来水的温度是20℃，加热前天然气表的示数为129.96m1，停止加热后变为110.06m1，天然气的热值q天然气＝4.2×107J/m1，水的比热容c水＝4.2×101J/（kg•℃），1L＝1.0﹣1m1．求：
（1）水箱中水的质量；
（2）水箱中水吸收的热量：
（1）该热水器的热效率
21．某同学为自己设计了一盏调光灯，其原理如图所示，已知灯L的规格为“6V 3W”，滑动变阻器R的滑片P从B端移动到A端的过程中，经过灯的电流与其两端电压关系如图所示。闭合开关S，当滑动变阻器两端电压是2V时，求：
（1）调光灯的实际功率；
（2）滑动变阻器接入电路的阻值。
五、作图题（本大题共2小题，共4分）
22．在图中的〇里填上适当的电表符号，使之成为正确的电路图。
23．请在虚线方框内设计电路。要求：虚线方框内的电路与虚线外的电路连成一个完整的电路，并且电路能改变电磁铁磁性的强弱，使小磁针受力静止N、S如图所示。可用器材有滑动变阻器、干电池、开关、导线若干。
六、实验探究题（本大题共3小题，共15分）
24．小阳小组同学用如图甲所示的装置，探究影响液体内部压强的因素．
（1） 在图乙中，将探头先后放在 a、b 位置处，可观察到 U 型管两侧液面的高度差 ha _____hb（选填：“＜”或“＝”或“＞”），他们经过多次实验观察到同样的现象，这说明同种液体，压强随_____的增加而增大．
（2） 为了探究密度对液体内部压强的影响，还需将探头放在图丙中_____（选填：“c”或“d”）位置处．
25．小明用如图所示装置来研究凸透镜成作规律.
实验前，应调整烛焰、凸透镜和光屏的位置，使三者的中心在____________．如图所示，当凸透镜位于光具座图示位置时，光屏上出现了烛焰清晰的像，该像是倒立、____（选填“缩小”“放大”或“等大”）的像.在保持图中蜡烛和光屏位置不变的情况下，将凸透镜向右移到某处（图中未标出），光屏上再次出现了烛焰清晰的像，该像是____________（选填“缩小”“放大”或“等大”）的像.在图中，蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的____________（选填“上”或“下”）方.
26．某实验小组的同学用图中所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路．
（1）请你用笔画线代替导线，在图甲中把电路连接完整．
（_______）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表有示数，电压表示数为零，仔细检查，连接无误，那么出现该状况的原因应该是________（选填，“A”、“B”、“C”或“D”）
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排查故障后，通过正确的操作，当灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为_____W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动．
（5）测量小灯泡的电功率不需要多次测量求平均值，原因是___________．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
各种形式的能量都不是孤立的，它们可以在一定条件下发生转化，且能量的转化是有方向的，地球上所有能量直接或间接来自于太阳能，所以按一次能源和二次能源，下列能量的转化顺序是：太阳--树林--燃煤电厂--空调，故只有C正确。
2、D
【解析】
A．由图可知，此时成的是倒立、缩小的实像；把蜡烛和光屏互换位置，根据光路可逆可知，光屏上还能得到倒立、放大的实像，故A错误；
B．蜡烛适当向左移动，物距变大，像距应减小，要重新得到清晰的像，光屏要适当向左移动，故B错误；
C．蜡烛、透镜位置不变，即物距保持不变，只是换一个焦距较短的凸透镜，则此时的像距会变小，要重新得到清晰的像，光屏要适当向左移动，故C错误；
D．由图可知，此时成的是倒立、缩小的实像，则u＞2f，f＜v2f，带入数据得：30cm＞2f，f＜15cm＜2f，解得：7.5cm＜f＜15cm，故D正确．
故选D．
要熟记凸透镜成像的规律，特别搞清物距与像距之间的关系是解答此题的关键．
3、C
【解析】
A . 是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，不符合题意；
B. 是研究电磁铁的磁性强弱的影响因素，不符合题意．
C. 电路中有电源，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；
D. 在外力作用下使导体运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意．
电风扇是利用了通电导体在磁场中受到力的作用的原理．
4、D
【解析】
A、生活中的水是导体，发现漏电而引起火灾时，不要直接去救援，因为人在救援时可能直接或间接接触火线，故A错误；
B、空气开关“跳闸”，可能是出现了短路，也可能是电流过大，所以空气开关“跳闸”后，应先检修电路，确认无误后再闭合开关，故B错误；
C、使用测电笔时应用手接触笔尾的金属体，手接触笔尖金属体会造成触电事故，故C错误；
D、更换灯泡或维修电路时若不断开电源，容易引发触电事故，故D正确。
5、B
【解析】
根据题意，三者都可以单独使电动机M工作而打开门锁，符合并联电路的特等，即三个开关应该并联后控制电动机，任一开关闭合，电动机都能工作．
A．两开关并联后与第三个开关串联，当S3断开时，另外两个开关不能使电动机工作，故A不符合题意；
B．三个开关并联控制电动机，任一开关闭合电动机都能工作，故B符合题意；
C．三个开关串联，必须三个开关同时闭合电动机才能工作，故C不符合题意；
D．S2闭合会将电动机以及电源短路，不符合电路设计的原则，且S3断开时，电动机也不可能工作，故D错误；
6、D
【解析】
A．根据图示可知，两个瓶子完全相同放在同样的泡沫上，即接触面积相同，由于装有水的多少不同，则对泡沫的压力不同，故泡沫的变形程度也不相同，故可以探究压强与压力大小的关系；
B．根据图示可知，当向中间吹气时，两个矿泉水瓶会向一起靠拢，说明流体压强与流速有关；
C．将装满水的矿泉水瓶倒立在水槽中，瓶中始终为充满水的状态，说明大气压是存在的；
D．根据图示可知，瓶内液体的密度相同，水的深度不同，射程不同，说明液体压强与水的深度有关，故该实验不能验证液体压强与液体密度的关系．
7、A
【解析】
A、冰箱门的密封条是利用磁极间相互作用密封的，密封条需要有磁性，所以不能使用纳米材料，故A符合题意；
B、切割硬物的刀具利用坚硬、耐磨的特性，可使用纳米材料，故B不符合题意；
C、“嫦娥二号”的外表涂层具有耐高温的特性，可以使用纳米材料，故C不符合题意；
D、装浓硫酸的容器利用耐腐蚀的特性，可使用纳米材料，故D不符合题意。
8、D
【解析】
弹簧测力计的示数为15N，则弹簧测力计对B的拉力为15N，方向水平向左；B在水平方向上受拉力和摩擦力处于平衡状态，由二力平衡条件可知，摩擦力与拉力应大小相等、方向相反，所以B受到的摩擦力大小15N，方向水平向右，故A错误D正确；
木板A与B相互接触且发生相对运动，根据力的作用是相互的，A受到的摩擦力大小为15N且方向水平向左，而A受到的摩擦力和B受到的摩擦力并不作用在同一物体上，所以A受到的摩擦力和B受到的摩擦力是平衡力,故B错误；
又因为木板A放在光滑水平面上，在水平拉力F的作用下向右做匀速直线运动，所以A受到的摩擦力与F是一对平衡力，故拉力F的大小为15N，故C错误。
9、A
【解析】
因两个密闭圆台形容器完全相同，且容器内液体的质量和深度相同，
所以，由图可知，两液体的体积关系为V1＜V1，由ρ＝可知，两液体的密度关系为ρ1＞ρ1，由p＝ρgh可知，容器底部受到液体的压强关系为p1＞p1，故CD错误；
因完全相同容器的质量相等，且液体的质量相等，所以，由F＝G＝mg可知，两容器对水平桌面的压力相等，因滑动摩擦力的大小只与接触面的粗糙程度和压力的大小有关，与其它因素无关，所以，两容器运动时受到的滑动摩擦力相等，又因物体做匀速直线运动时处于平衡状态，受到的拉力和摩擦力是一对平衡力，所以，两容器分别在水平拉力F1和F1的作用下沿桌面做匀速直线运动时，则有F1＝F1＝f，故A正确、B错误。
故选：A。
10、C
【解析】
A．安培是电流的基本单位，故不符合题意；
B．伏特是电压的基本单位，故不符合题意；
C．焦耳是功和各种能量的基本单位，也是电功的单位，故符合题意；
D．欧姆是电阻的基本单位，故不符合题意．
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
进行科学问题探究时，首先要明确探究目的，并明确可能对探究目的造成影响的那些因素；
【详解】
选项是什么影响气球贴到墙上，探究目的“贴在墙上”不具体明确，且没有说出要探究那些影响因素，故A选项不符合题意；
改变导体两端的电压，导体的电阻会改变吗？探究目的是导体电阻是否改变，影响因素是导体的两端电压，是可探究的科学问题，故B选项符合题意；
我国的交流电频率是50赫兹，即每秒做50次周期性变化，这是规定的，无需探究，故C选项不符合题意；
通电螺线管的磁性强弱跟线圈匝数多少有关吗？探究目的是通电螺线管的磁性强弱，影响因素是线圈匝数的多少，是可探究的科学问题，故D选项符合题意；
把疑问陈述出来，就形成了问题，但不一定是科学问题，像个人爱好、道德判断、价值选择方面的问题都不属于科学问题；
12、AD
【解析】
A、晶体熔化吸热，但温度保持不变，全部溶化后，继续吸热，温度又会上升．故此选项正确．
B、粉尘在空中飞舞是固体小颗粒所做的机械运动，不属于分子运动．故此选项错误．
C、柴油机的做功冲程是将内能转化为机械能．故此选项错误．
D、高山上气压低，水的沸点降低．所以在高山上烧水，不到90℃就沸腾了．故此选项正确．
故选A、D
13、AC
【解析】
A、“60度酒”是指每100毫升酒液中所含酒精的毫升数是60毫升；
则V酒精＝60mL＝60cm3，V水＝V﹣V酒精＝100cm3﹣60cm3＝40cm3，
酒精和水的质量分别为：m酒精＝ρ酒精V酒精＝0.8g/cm3×60cm3＝48g，
m水＝ρ水V水＝1.0g/cm3×40cm3＝40g，
则100ml酒液的质量：m1＝m酒精+m水＝48g+40g＝88g；
60度酒液的密度：ρ1＝＝＝0.88g/cm3＝0.88×103kg/m3；故A正确；
B、“30度酒”是指每100毫升酒液中所含酒精的毫升数是30毫升；
则V酒精′＝30mL＝30cm3，V水′＝V﹣V酒精′＝100cm3﹣30cm3＝70cm3，
m酒精′＝ρ酒精V酒精′＝0.8g/cm3×30cm3＝24g，
m水′＝ρ水V水′＝1.0g/cm3×70cm3＝70g，
则100ml该酒液的质量：m2＝m酒精′+m水′＝24g+70g＝94g；
30度酒液的密度：ρ2＝＝＝0.94g/cm3＝0.94×103kg/m3；故B错；
C、42度酒液是指每100毫升酒液中所含酒精的毫升数是42毫升，那么1000毫升的酒液中所含的酒精毫升数就是420毫升；设需要30度酒液的体积为V，则需要60度酒液的体积为（1000ml﹣V），根据题意有：30%V+60%（1000ml﹣V）＝420ml，解得：V＝600ml，则想获得42度、1000毫升的酒液，需要30度酒液的体积为600ml，需要60度酒液的体积为400ml，故C正确；
D、52度酒液是指每100毫升酒液中所含酒精的毫升数是52毫升，那么1000毫升的酒液中所含的酒精毫升数就是520毫升；
设需要30度酒液的体积为V′，则需要60度酒液的体积为（1000ml﹣V′），
根据题意有：30%V′+60%（1000ml﹣V′）＝520ml，
解得：V′＝ml＝267ml，
则想获得52度、1000毫升的酒液，需要30度酒液的体积为267ml，需要60度酒液的体积为733ml，故D错；
故选AC．
三、填空题（本大题共5小题，共10分）
14、直线传播 反射 虚像
【解析】
“举杯邀明月，对饮成三人”中一人是本人，其中另外两人是本人的影子，根据影的形成原因分析解答本题；注意光的直线传播可形成影，光的反射和折射可形成像．
【详解】
举杯邀明月，对饮成三人”中的一人是饮酒者本人，另外两“人”是饮酒者形成的影和在酒面形成的虚像．
①其中一“人”是人在地面上形成的影子，它是沿直线传播的光被不透明的人挡住，在人后面的地面上光照不到的地方形成影，即地面上的“人”；
②另一“人”是杯中的“人”，酒面是一个平面镜，人在这个平面镜中成像，即平面镜成像，它是由光的反射形成的虚像．
此题考查了“影子”和像的成因，理解光的直线传播和光的反射现象，了解生活中常见的光的直线传播和光的反射现象是解答本题的关键．
15、增大 做功 增大
【解析】
发射过程中，“鹊桥”不断加速升空，由于受到空气的阻力作用，所以要克服摩擦做功，“鹊桥”的内能会增大，这是通过做功的方法改变物体的内能的；随着“鹊桥”的高度越来越高，它的重力势能不断增大。
16、物体间力的作用是相互的 费力
【解析】
根据物体间的作用是相互的，运动员用力向后划水，运动员给水一个向后的力，水就给龙舟一个向前的力，因此使龙舟向前运动；
通过比较动力臂和阻力臂可看出，动力臂小于阻力臂，因此船桨的桨是一个费力杠杆。
17、5：2 3：2
【解析】
当开关S闭合，S1断开，甲、乙两表为电流表时，R1与R2并联，甲电流表测R2电流，乙电流表测干路总电流。因此时P1：P2=2：3，根据P=，则=，所以=。当开关S和S1都闭合，甲、乙两表为电压表时，R1与R2串联，甲电流表测R2电流，乙电流表测干路总电流。甲电压表测电源电压，乙电压表测R2两端电压。因=，根据串联电路电压规律，则==，则 ====；根据P=I2R可知，此时R1、R2消耗的功率之比为===。
18、运动 减小
【解析】
[1]月球车相对于地球的位置在不断发生改变，所以相对于地球是运动的。
[2]宽大的车轮是通过增大受力面积的方法减小对地面的压强的。
四、计算题（本大题共3小题，共29分）
19、（1）10m/s；（2）6.24107J；（3）1.3×105W；（4）35% ．
【解析】
（1）洒水车运动的速度：；
（2）牵引力F=0.1(m车+m水)g=0.1(51000kg+81000kg) 10N/kg =13000N，牵引力对洒水车做的功：W=Fs=13000N4800m=6.24107J；
（3）牵引力对洒水车做功的功率：；
（4）燃油完全燃烧产生的热量：Q=mq=6kg3×107J/kg=1.8×108J，则汽车发动机的效率：．
答：（1）洒水车运动的速度：10m/s；
（2）牵引力对洒水车做的功：6.24107J；
（3）牵引力对洒水车做功的功率：1.3×105W；
（4）则汽车发动机的效率：35% ．
20、（1）40kg；（2）1.16×106J；（1）80%．
【解析】
（1）知道水的体积，利用的变形公式求水的质量；
（2）利用求水箱中水吸收的热量；
（1）根据燃气表前后读数差求出使用天然气的体积，利用求天然气完全燃烧释放的热量；该热水器的热效率等于水吸收的热量与天然气完全燃烧释放的热量之比．
【详解】
（1）把“进水量”设置为40L，则水箱中水的体积：，由得水箱中水的质量：；
（2）由题意可得，水吸收的热量： ；
（1）使用天然气的体积：，
天然气完全燃烧释放的热量：，
该热水器的热效率：．
21、（1）1.6W；（2）5Ω
【解析】
（1）当S闭合，滑片滑至最左端后，滑动变阻器连入电路的电阻为零，只有灯泡工作，灯泡两端的电压就是电源电压，根据I=可知通过电路的电流最大，由图像可知电流最大时，灯泡两端的电压是6V，电源电压U=UL=6V，滑动变阻器两端电压是2V时，灯泡两端的电压U1=U-U滑=6V-2V=4V，由图像可知，当灯泡两端的电压U1=4V时，对于的电流I=0.4A，灯的实际功率P=U1I=4V×0.4A=1.6W；
（2）根据串联电路电流的规律可知通过变阻器的电流为0.4A，滑动变阻器接入电路的阻值R滑==5Ω。
答：（1）调光灯的实际功率是1.6W；
（2）滑动变阻器接入电路的阻值是5Ω。
五、作图题（本大题共2小题，共4分）
22、
【解析】
在电路中，电流表相当于导线，与用电器串联；电压表相当于断路，与用电器并联；由电路图可知，左面的圈与电源并联，一定是电压表；中间的圈与后面的电阻串联，一定是电流表；右面的圈与电阻并联，一定是电压表。如图所示：
23、
【解析】
电路能改变电磁铁磁性的强弱，对于确定的电磁铁，铁芯和匝数一定，只能改变电流的大小，在电路在改变电流的大小的器材是滑动变阻器，电路中接入滑动变阻器；电路接通后能使小磁针静止在图示位置。由此推断电磁铁的左端是N极，右端是S极，根据安培定则，电流应该是电磁铁的左端流入，右端流出，电源的左端是正极，右端是负极，故设计如下图：
六、实验探究题（本大题共3小题，共15分）
24、＜ 深度 c
【解析】
（1）将橡皮膜先后放在a、b位置处，b的位置要比a的位置深，则会看到U型管内液面的高度差ha
