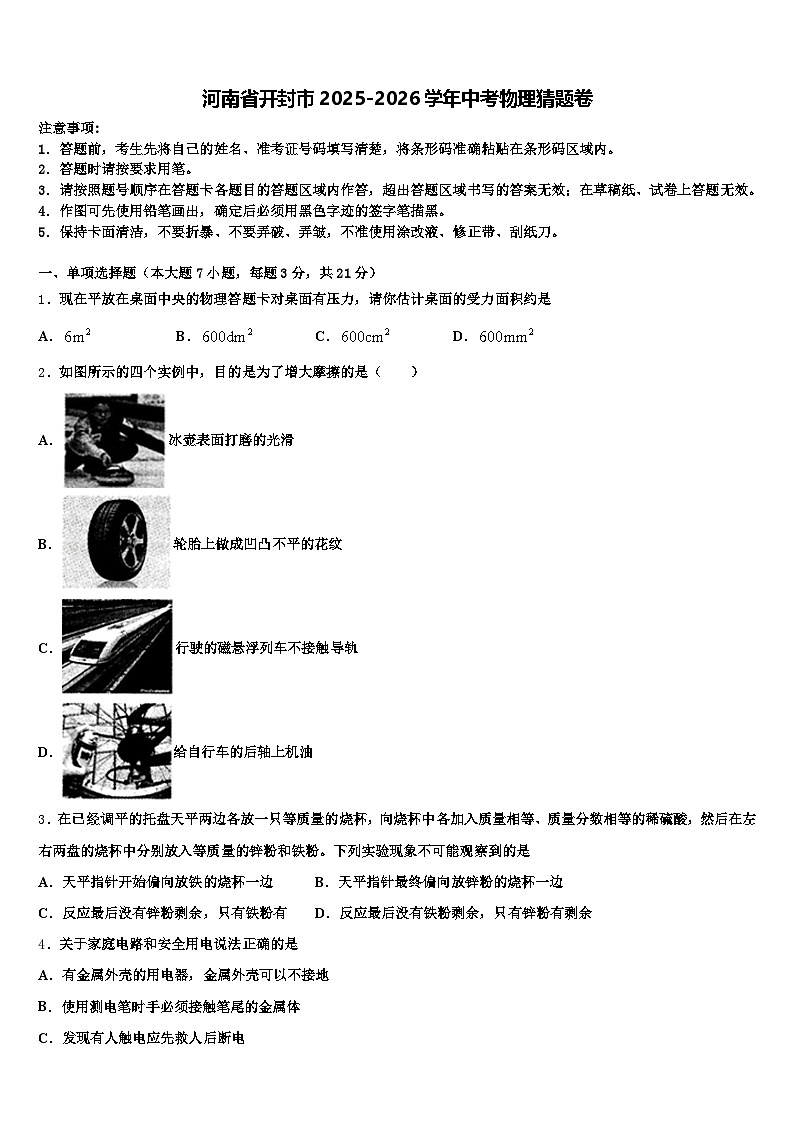

河南省开封市2025-2026学年中考物理猜题卷（含答案解析）

这是一份河南省开封市2025-2026学年中考物理猜题卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．现在平放在桌面中央的物理答题卡对桌面有压力，请你估计桌面的受力面积约是
A．B．C．D．
2．如图所示的四个实例中，目的是为了增大摩擦的是（ ）
A．冰壶表面打磨的光滑
B．轮胎上做成凹凸不平的花纹
C．行驶的磁悬浮列车不接触导轨
D．给自行车的后轴上机油
3．在已经调平的托盘天平两边各放一只等质量的烧杯，向烧杯中各加入质量相等、质量分数相等的稀硫酸，然后在左右两盘的烧杯中分别放入等质量的锌粉和铁粉。下列实验现象不可能观察到的是
A．天平指针开始偏向放铁的烧杯一边B．天平指针最终偏向放锌粉的烧杯一边
C．反应最后没有锌粉剩余，只有铁粉有D．反应最后没有铁粉剩余，只有锌粉有剩余
4．关于家庭电路和安全用电说法正确的是
A．有金属外壳的用电器，金属外壳可以不接地
B．使用测电笔时手必须接触笔尾的金属体
C．发现有人触电应先救人后断电
D．控制用电器的开关应接在该用电器和零线之间

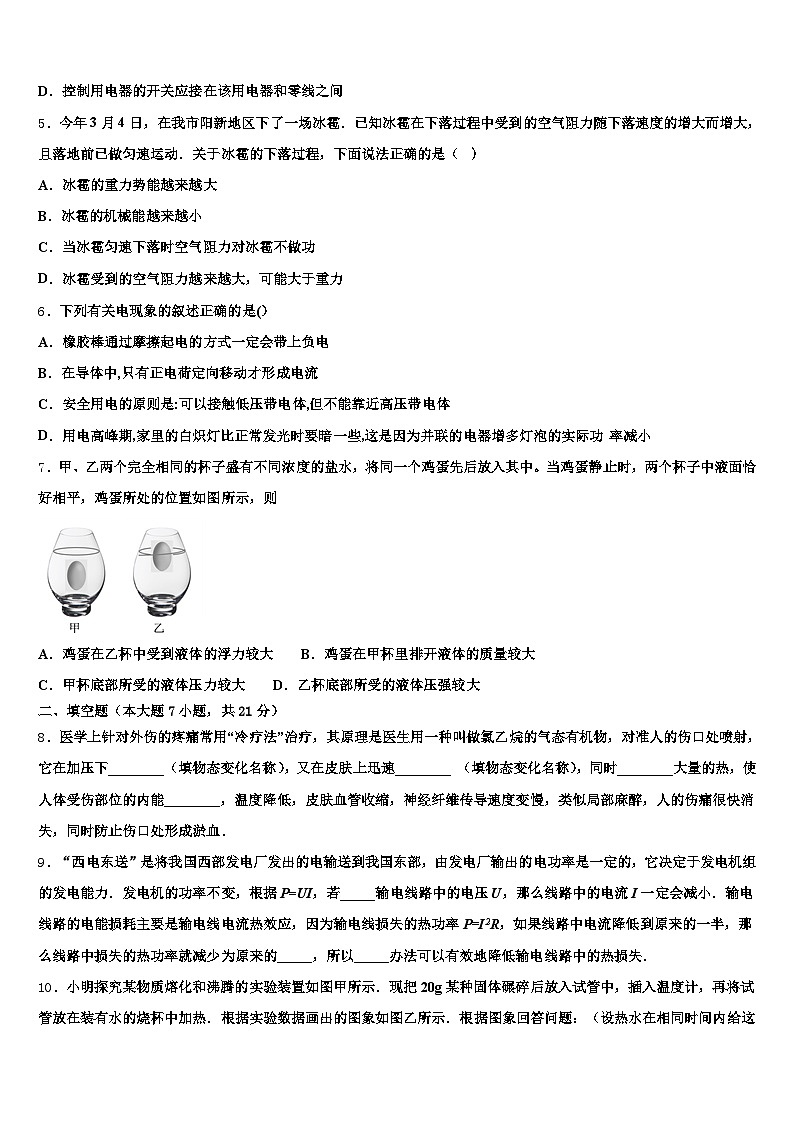

5．今年3月4日，在我市阳新地区下了一场冰雹．已知冰雹在下落过程中受到的空气阻力随下落速度的增大而增大，且落地前已做匀速运动．关于冰雹的下落过程，下面说法正确的是（ ）
A．冰雹的重力势能越来越大
B．冰雹的机械能越来越小
C．当冰雹匀速下落时空气阻力对冰雹不做功
D．冰雹受到的空气阻力越来越大，可能大于重力
6．下列有关电现象的叙述正确的是(）
A．橡胶棒通过摩擦起电的方式一定会带上负电
B．在导体中,只有正电荷定向移动才形成电流
C．安全用电的原则是:可以接触低压带电体,但不能靠近高压带电体
D．用电高峰期,家里的白炽灯比正常发光时要暗一些,这是因为并联的电器增多灯泡的实际功 率减小
7．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中。当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则
A．鸡蛋在乙杯中受到液体的浮力较大 B．鸡蛋在甲杯里排开液体的质量较大
C．甲杯底部所受的液体压力较大 D．乙杯底部所受的液体压强较大
二、填空题（本大题7小题，共21分）
8．医学上针对外伤的疼痛常用“冷疗法”治疗，其原理是医生用一种叫做氯乙烷的气态有机物，对准人的伤口处喷射，它在加压下________（填物态变化名称），又在皮肤上迅速________ （填物态变化名称），同时________大量的热，使人体受伤部位的内能________，温度降低，皮肤血管收缩，神经纤维传导速度变慢，类似局部麻醉，人的伤痛很快消失，同时防止伤口处形成淤血．
9．“西电东送”是将我国西部发电厂发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力．发电机的功率不变，根据P=UI，若_____输电线路中的电压U，那么线路中的电流I一定会减小．输电线路的电能损耗主要是输电线电流热效应，因为输电线损失的热功率P=I2R，如果线路中电流降低到原来的一半，那么线路中损失的热功率就减少为原来的_____，所以_____办法可以有效地降低输电线路中的热损失．

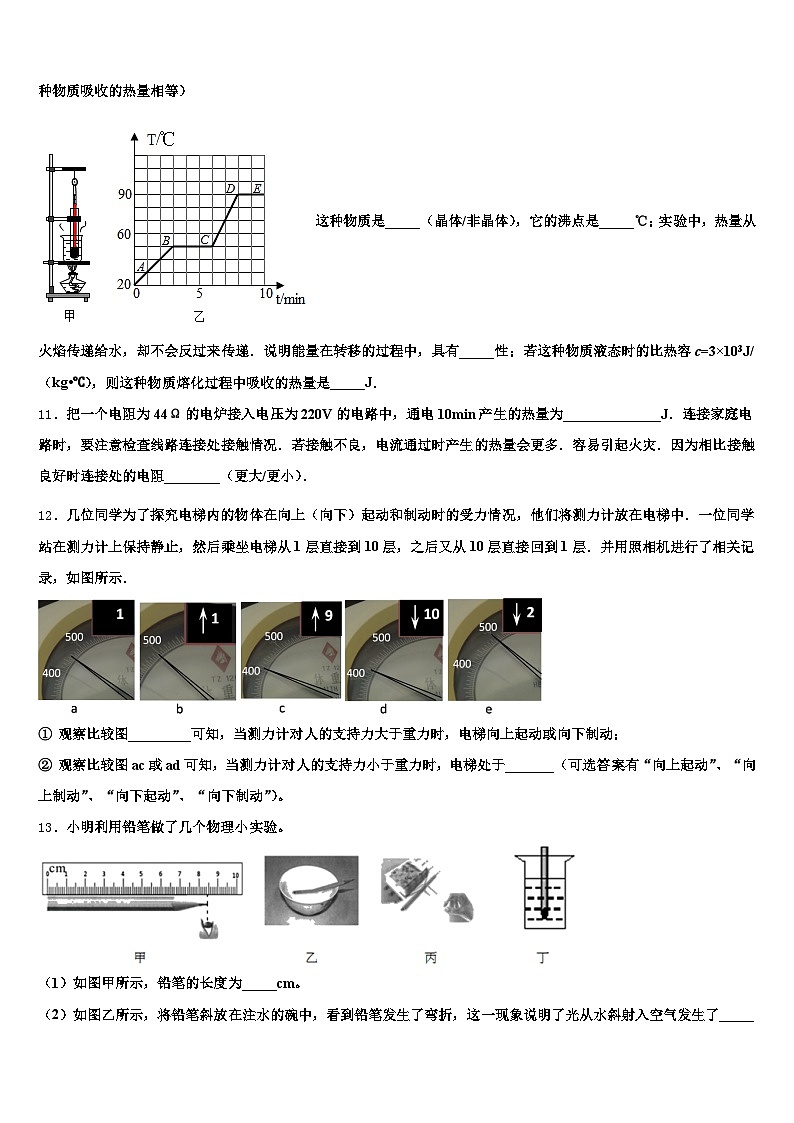

10．小明探究某物质熔化和沸腾的实验装置如图甲所示．现把20g某种固体碾碎后放入试管中，插入温度计，再将试管放在装有水的烧杯中加热．根据实验数据画出的图象如图乙所示．根据图象回答问题：（设热水在相同时间内给这种物质吸收的热量相等）
这种物质是_____（晶体/非晶体），它的沸点是_____℃；实验中，热量从火焰传递给水，却不会反过来传递．说明能量在转移的过程中，具有_____性；若这种物质液态时的比热容c=3×103J/（kg•℃），则这种物质熔化过程中吸收的热量是_____J．
11．把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为______________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（更大/更小）．
12．几位同学为了探究电梯内的物体在向上（向下）起动和制动时的受力情况，他们将测力计放在电梯中．一位同学站在测力计上保持静止，然后乘坐电梯从1层直接到10层，之后又从10层直接回到1层．并用照相机进行了相关记录，如图所示．
① 观察比较图_________可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；
② 观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于_______（可选答案有“向上起动”、“向上制动”、“向下起动”、“向下制动”）。
13．小明利用铅笔做了几个物理小实验。
（1）如图甲所示，铅笔的长度为_____cm。
（2）如图乙所示，将铅笔斜放在注水的碗中，看到铅笔发生了弯折，这一现象说明了光从水斜射入空气发生了_____现象。
（3）如图丙所示，把一本厚厚的书放在桌面上，然后在书和桌面间垫几支相同的圆柱形铅笔，用橡皮筋可以轻易拉动书，书由静止开始运动说明力可以改变物体的_____。
（4）如图丁所示，将一些细铜丝绕在铅笔下端，制成一个简易密度计。如将此密度计先后放人水和某液体中，浸入部分长度之比为4：5，则该液体的密度为_____kg/m3（细铜丝体积忽略不计）。
14．在练习调节可移动教学投影仪(参见右图)的实践活动中，小明通过调节，使屏幕上出现了清晰画面．这时，教室后排同学要求他将屏幕上的画面再调得大一些．为此，小明的操作应当是：适当_________(增大／减小)投影仪与屏幕的距离，并将凸透镜适当向________ (上／下)调节．
三、作图题（共7分）
15．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线．请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向．
16．小方坐在行驶的列车上用餐时发现，桌面上的一个茶叶蛋突然向后滚动，而桌上的茶杯却纹丝不动，由此判断，该列车正在加速行驶．请在图中作出此时茶杯的受力示意图．
（______）
17．如图所示，一束光线AO射向平面镜，请画出其反射光线。（保留作图痕迹）
四、实验题（本大题共5小题，共20分）
18．如图所示，杠杆AB可绕O转动，绳AD连在以A为圆心的弧形导轨MN上，D可在MN上自由滑动，当绳的D端从N向M滑动过程中，杠杆仍保持平衡，则AD对杠杆的拉力变化情况是_____．
19．创新小组的同学们要探究“液体内部压强有多大”。
（1）如图甲所示，小明同学将一端带橡皮膜的玻璃管逐渐浸入水中时，他看到的现象是_____。
（2）实验前，同学们认为还能利用此装置定量研究液体压强大小，分别进行了如下实验：
①小明同学在玻璃管中分别倒入不同质量的细沙，将玻璃管竖直插入水中，直至橡皮膜没有凹凸时，并测出橡皮膜在水中的深度，数据记录在表中。
分析表中数据，可得出的结论是_____。
②小聪同学将玻璃管浸入水中某一深度，然后往玻璃管中注入水，直至橡皮膜没有凹凸，观察玻璃管内水的高度，发现内外水面相平，如图乙，这是因为_____；她在此基础上进行理性探究，设水的密度是ρ，玻璃管内截面积是S，橡皮膜距水面的深度是h。他能得到的结论是：_____。
（3）在课后反思时，小聪同学脑洞大开，她拔掉压强计的胶管，在U形管中分别倒入了水和煤油。待液体不流动时，测出如图丙所示的两段液体的高度。若水的密度是ρ，则煤油的密度的表达式是_____。
20．为了研究“通过导体的电流与导体电阻”的关系，小明依次将同一电源与不同阻值的电阻R相连，以保证导体两端的电压保持一定（如图）：
（1）第4次实验电流表的示数如图，请将其填入实验表格．
（2）分析数据，小明并未能得到“通过导体的电流与导体电阻成反比”的结论．为了找到原因，老师建议小明在电阻R两端加上电压表，如图所示，其目的是：_________________；
（3）通过以上实验，小明找出了自己的问题所在，他应当如何对实验电路进行改进？在虚线框内画出相应的电路图．
（__________）
21．在测量盐水密度的实验中
将装有适量盐水的杯子放在调好的天平左盘，测出杯子和盐水的总质量为116g，然后将杯子中的一部分盐水倒入量筒中，如图乙所示，则量筒中盐水的体积为_____cm3。将装有剩余盐水的杯子放在天平左盘内，右盘中砝码的质量和游码在标尺上的位置如图甲所示时，天平再一次平衡，则杯子及杯内剩余盐水的总质量为_____g。根据上述实验数据计算出此盐水的密度为_____kg/m3（结果保留两位小数）。在完成上述实验后，某同学想测量一个小蜡块的密度（其密度小于水），他手中只有如下器材：一个量筒、一根细钢针、一个小蜡块、适量的水。请你帮助他设计实验，补全实验步骤，并用测量的物理量符号表示蜡块的密度。
①向量筒中倒入适量的水，记下体积：
②_____；
③_____；
④_____（水的密度用表示）
22．明利用如图所示的实验的装置探究电与磁之间的关系，实验中观察得到的现象记录如下表．
实验中，通过观察______________________判断电路中是否产生磁感应电流；比较实验1、2可知，导体中产生感应电流的一个条件是____________；经过分析还可以得出，产生感应电流的条件是_____________________________________；用这个实验原理可以制成__________（选填“电动机”或“发电机”）．
五、计算题（本大题共2小题，共13分）
23．质量为0.1千克的铝块温度升高了20℃，求：铝块吸收的热量Q吸。 [c铝＝0.9×103焦/（千克·℃）]
24．如右图所示，滑轮组通过轻质弹簧悬挂于 O点，下端悬挂一柱形物体并浸没于装有水的柱形容器中，物体上表面恰好与水平面相平，绳子 A端固定，忽略滑轮重，绳重及摩擦。已知容器底面积为 200cm2，水深 20cm，物体的底面积为 100cm2，高为 12cm，重为 24N。ρ水=1.0×103kg/m3。
求容器底部所受压力的大小；求水对物体的浮力大小；求弹簧所受拉力的大小。
六、综合能力题（本大题共3小题，共18分）
25．如图1是美的电器生产的一款饮水机，其加热水箱部分工作原理电路图可简化成如下图2所示，其中S是一个自动温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热；达到设定温度时，S自动切换到另一处于保温状态．请回答下列问题：
A、B是两种不同颜色的指示灯．如果用红色表示正在对水加热，绿色表示保温，则电路图中可标明________为红色指示灯．在加热状态下，饮水机正常工作时电路中的电流是多大_____？电阻R2的阻值是多大_____？（不考虑温度对阻值的影响，且不计指示灯的阻值）．饮水机正常工作时，加热管放出的热量90％被水吸收，将加热水箱中的水从初温20℃加热到92℃，试计算出需要多少加热时间_______？（c水=4.2×103J/（kg•℃））
26．有一款太阳能热水器，铭牌上的部分参数如下表所示，将它安装在阳光充足的平台上，并装满水。
（1）连云港地区晴天平均每平方米的面积上每小时接收太阳能约为2.8×106J，若该热水器接收太阳能的有效面积为1.5m2，每天日照时间按8h计算，则它一天中接收的太阳能约为多少？若这些太阳能有60%被水吸收，则可使水温升高多少？[c水＝4.2×103J/（kg•℃）]
（2）若该热水器一天中接收的太阳能由燃烧煤气来获得，则需要安全燃烧多少千克煤气（热值q煤气＝4.2×107J/kg）
（3）请你：①从能源和可持续发展的角度，说出提倡开发、利用太阳能的两个主要理由；②说出当前在利用太阳能方面所面临的某一主要困难（可从自然因素或技术因素等方面思考）
27．根据图中通电螺线管，在磁感线上标出方向，并标出电源的右侧小磁针的N、S极．
如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂.请在图中作出F2的力臂L2及力F1.
图中被测物体的外直径是_____cm。

参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
物理答题卡平放在桌面中央，受力面积即为答题卡的面积，物理答题卡的长约为30cm，宽约为20cm， 故桌面的受力面积为S=30cm×20cm=600cm2=0.06m2=6dm2=60000mm2，故ABD错误，C正确．
2、B
【解析】
（1）影响摩擦力大小的因素：压力大小和接触面的粗糙程度；
（2）增大摩擦力的方法：增大压力，增大接触面的粗糙程度；
（3）减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动。
【详解】
A．冰壶表面打磨得光滑，通过减小接触面的粗糙程度减小摩擦力，A选项不符合题意；
B．轮胎上有凹凸不平的花纹是通过增大接触面的粗糙程度增大摩擦力，B选项符合题意；
C．磁悬浮列车是通过使接触面彼此分离的方法减小摩擦力，C选项不符合题意；
D．给自行车的后轴上机油是通过减小接触面粗糙程度的方法减小摩擦力的，D选项不符合题意；
选填B。
3、A
【解析】
1
4、B
【解析】
A. 金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故错误；
B. 使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故正确；
C. 一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，再拨打 120，故错误；
D. 控制用电器的开关要接在火线和控制用电器之间，故错误。
5、B
【解析】
A．冰雹下落过程中，高度减小，重力势能越来越小，故A错误；
B．由于冰雹要克服空气阻力做功，机械能会转化为内能，所以其机械能减小，故B正确；
C．当冰雹匀速下落时，冰雹在阻力的作用下才做了匀速运动，所以空气阻力对冰雹是做功的，故C错误；
D．冰雹在运动过程中，速度变大，阻力变大，当阻力等于重力时，冰雹会做匀速直线运动，速度保持不变，所以阻力不可能大于重力，故D错误．
故选B．
要能从能的转化理解冰雹的机械能变化，因为冰雹下落过程中克服阻力做功，最终转化为内能，所以机械能必定是减小的．
6、D
【解析】
A. 橡胶棒与毛皮摩擦才会带上负电，与其他材料摩擦有可能带正电．故A错误．
B. 在导体中，不管是正电荷定向移动还是负电荷定向移动，都能形成电流．故B错误．
C. 安全用电的原则是：不接触低压带电体、不靠近高压带电体！故C错误．
D. 用电高峰期，家里的白炽灯比正常发光时要暗一些，这是因为并联的电器增多，干路电流增大，而干路导线也具有一定的电阻，根据U=IR可知，干路导线会分走一定的电压，导致用电器电压降低，灯泡的实际功率减小．故D正确．
7、D
【解析】如图鸡蛋在甲杯中悬浮，根据物体的浮沉条件，鸡蛋与甲杯盐水的密度相等，浮力与重力相等；
如图鸡蛋在乙杯中漂浮，根据物体的浮沉条件，鸡蛋的密度小于乙杯盐水的密度，浮力与重力相等；
故甲杯盐水的密度小于乙杯盐水的密度，两次的浮力相等，则排开液体的质量相等，故AB错误；
乙杯盐水的密度大，两液面恰好相平，根据，则乙杯底部所受的液体压强较大，再根据，乙杯底部所受的液体压力也较大，故C错误，D正确。
选D。
点睛：重点是浮沉条件的应用和液体压强的特点，先根据鸡蛋在两杯中的状态可以得出两次浮力的大小关系及两液体的密度大小关系，再根据液体压强的公式可以判断液体对容器底的压强和压强大小。
二、填空题（本大题7小题，共21分）
8、液化 汽化 吸收 减小
【解析】
试题分析：气态的氯乙烷在加压的条件下液化液态储存在容器内；当液态的氯乙烷喷出遇到温度较高的皮肤时，会迅速汽化为气态；液态的氯乙烷汽化时吸收大量的热量；液态的氯乙烷汽化吸收热量后，会使人体受伤部位的内能减小，温度降低．
考点：汽化及汽化吸热的特点
9、提高 提高电压
【解析】
发电机的功率P不变，根据P=UI得到，U变大，I变小；线路中电流降低到原来的一半， R不变，根据P=I2R得到，损失的热功率P损=R=I2R=P，损失的热功率就减少为原来的，采用超高压远距离输电可以大大降低输电线路的热功率损失．
10、晶体 90 方向 3600
【解析】
（1）晶体有固定的熔化温度，而非晶体没有．该物质图象上BC段与时间轴平行的直线，表示该物质在熔化过程中不断吸热，温度保持不变，因此该物质为晶体．DE段表示该液体沸腾时吸热但温度不再升高，此时的温度90℃，即为这种物质的沸点；
（2）实验过程中，热量由火焰传递给水，热量不能从水传递给火焰，说明能量在转移的过程中具有方向性；
（3）由图可知，CD段，t0=50℃，t=90℃，液态物质由第6min到第8min内吸收的热量为：Q=cm（t-t0）=3×103J/（kg•℃）×0.02kg×（90℃-50℃）＝2400J；该物质的熔化过程经历了3min，吸收热量为Q吸=×3min＝3600J．
11、6.6×105 更大
【解析】
（1）电炉通电10min产生的热量：
（2）连接处接触不良时，会使该处的电阻增大，由焦耳定律的公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，所以，电流经过线路连接处时产生的热量增多，容易引起火灾．
12、ab或ae 向上制动或向下起动
【解析】
图a表示电梯静止时体重计的示数，b图示数大于静止时体重计的示数，所以电梯是向上启动，c图示数小于静止时体重计的示数，是减速上升中，即向上制动，d图示数小于静止时体重计的示数，电梯是向下启动，e图大于静止时体重计的示数，处于减速下降中，即向下制动；故（1）观察比较ab或ae可知，当测力计对人的支持力大于重力时，电梯向上起动或向下制动；（2）观察比较图ac或ad可知，当测力计对人的支持力小于重力时，电梯处于向上制动或向下启动状态。
13、8.50折射运动状态0.8×103
【解析】
（1）由图乙可知，刻度尺的最小分度值是1mm，铅笔的长度是8.50cm；
（2）将铅笔斜放在注水的碗中，铅笔反射的光线经过水面后发生折射，光线进入人的眼睛，我们会发现铅笔向上弯折，看到的是筷子的虚像；
（3）用橡皮筋可以轻易拉动书，书由静止开始运动说明力可以改变物体的运动状态；
（4）设浸入水中的长度为4h，浸入液体的长度为5h，横截面积为s，根据两次都漂浮，铅笔的重力等于排开液体的重力，ρ水gV排水＝ρ液gV排液，ρ水g×s×4h＝ρ液g×s×5h，
ρ液＝ρ水＝×1.0×103kg/m3＝0.8×103kg/m3。
14、增大 下
【解析】
试题分析：凸透镜成实像时的规律：物近像远像变大，所以要得到更大的像，应减小物体和凸透镜的距离，向下调节透镜，同时增大投影仪与屏幕的距离．
考点：凸透镜成像规律
三、作图题（共7分）
15、
【解析】
试题分析：把反射光线反向延长与入射光线的延长线交于一点，这一点在平面镜上，过交点作出入射光线与反射光线所夹锐角的平分线就是法线，然后过该交点作法线的垂线就是平面镜的位置；光线由水斜射向空气时，折射角大于入射角．
【考点定位】光的反射和光的折射
16、
【解析】
由于桌面上的一个茶叶蛋突然向后滚动，说明列在车加速行驶，此时茶杯相对于车厢有向后的运动趋势，故受到了桌子向右的摩擦力f的作用，同时还受到桌面的支持力F、重力G的作用，此二力是平衡力，受力示意图如下图：
17、
【解析】
先由入射点作垂直于平面镜的法线，注意用虚线表示；然后再确定反射光线，使反射光线与法线的夹角等于入射光线与法线的夹角，最后标出反射光线的方向即可，如图所示：
四、实验题（本大题共5小题，共20分）
18、先变小后变大
【解析】
本题应当从动力臂的长度变化入手，因为阻力和阻力臂不变，根据杠杆的平衡条件知：动力臂如果变长则动力变小；动力臂变短则动力变大．由图可以看出，杠杆左端的阻力（物体的重力）没有改变，阻力臂也没有改变，
所以根据杠杆的平衡条件：动力×动力臂=阻力×阻力臂，
要想得出AD对杠杆的拉力变化情况，可以分析拉力力臂的变化．
如上图所示：当绳子AD处于D位置时的力臂为：LD，
当绳子AD处于E位置即与杠杆垂直时的力臂为：LE
当绳子AD处于F位置时的力臂为：LF
在直角三角形AOG和AOH中，LE均为斜边，所以LE＞LD；
LE＞LF；
综上分析：绳子AD从N到M的过程中力臂先变大后变小，
所以AD对杠杆的拉力先变小后变大．
解决本题的关键是熟知杠杆平衡条件的应用，在解题过程中要找准变化的量和不变的量，作力臂时要准确．
19、橡皮膜向内凹，且随着浸入深度的增加凹陷的越明显 种液体内部的压强与深度成正比 橡皮膜处于二力平衡状态 液体压强p＝ρgh ρ煤油＝ρ
【解析】
（1）当小明同学将玻璃管逐渐浸入水中时，橡皮膜会逐渐向内凹，且随着浸入的深度的增加凹陷的越明显；因为液体有向上的压强，且液体的压强随深度的增加而增大；
（2）①由表中数据可知，沙子质量是原来的2倍，橡皮膜受到的压强也原来的2倍，此时橡皮膜的深度也是原来的2倍，因而可得出的结论是：同种液体内部的压强与深度成正比。②设水的密度是ρ，玻璃管的内截面积是S，橡皮膜距水面的深度是h，向玻璃管中倒水，直至橡皮膜变平，橡皮膜它受到玻璃管中水向下的压力即F向下和烧杯中水向上的压力即F向上，因为橡皮膜处于二力平衡状态，受平衡力。所以F向下＝F向上，即：F向下＝F向上＝G＝pS，p＝＝ρgh。得到的结论是液体压强p＝ρgh；
（3）由于左侧管中装有密度为ρ的液体水，液体水的深度为h1，则产生的向右的压强为p1＝ρgh1；右侧管中装有密度为ρ煤油的液体煤油，液体煤油的深度为h2，则产生的向左的压强为p2＝ρ煤油gh2；因为两种液体不流动，则p1＝p2；即：ρgh1＝ρ煤油gh2；所以，ρ煤油＝
。
20、0.1 观察电压表的示数，便于控制电压表的示数不变
【解析】
（1）从图中得到电流表的量程是0-0.6A，分度值是0.02A，示数为0.1A；
（2）探究通过导体的电流与导体电阻的关系，保持电阻两端的电压不变，在电阻R两端加上电压表，可以观察电压表的示数，以便控制电压表的示数不变；
（3）为了保持电阻两端的电压不变，需要通过调节滑动变阻器控制电压表的示数不变，所以电路中需要串联一个滑动变阻器，如图所示：
21、48 62 1.13×103 把蜡块轻轻地放入水中，使蜡块漂浮在量筒内的水面上，记下水面到达的刻度为 用细钢针将蜡块下压，使其浸没在水中，记下水面到达的刻度
【解析】
根据题中“在测量盐水密度的实验中”以及“在完成上述实验后，某同学想测量一个小蜡块的密度”可知，本题考查密度的测量。涉及到液体的密度的计算以及漂浮物体的密度的测量，综合应用漂浮条件和阿基米德原理计算解答。
【详解】
（1）由图甲可知，量筒的分度值为1mL，量筒中盐水的体积为V＝48mL＝48cm3。
（2）由图乙可知，杯子及杯内剩余盐水的总质量m剩＝50g+10g+2g＝62g，
（3）量筒中盐水的质量：m＝m总﹣m剩＝116g﹣62g＝54g，
所以此盐水的密度：；
（4）要测量蜡块的密度，需测出蜡块的质量和体积，可利用漂浮条件间接测出蜡块的质量，利用助沉法测蜡块的体积，所以实验步骤设计如下：
①向量筒中倒入适量的水，记下体积V1，
②把蜡块轻轻地放入水中，使蜡块漂浮在量筒内的水面上，记下水面到达的刻度为V2，
③用细钢针将蜡块下压，使其浸没在水中，记下水面到达的刻度V3。
蜡块密度表达式的推导：
蜡块漂浮在水面上，F浮＝G蜡块；根据阿基米德原理可得，F浮＝G排；
比较可得G蜡块＝G排，即漂浮的蜡块受到的重力等于它排开液体受到的重力，
所以，m蜡块＝m排＝ρ水V排＝ρ水（V2﹣V1）。
蜡块浸没时，排开水的体积等于蜡块的体积，即V蜡块＝V排′＝V3﹣V1。
则蜡块密度：。
22、灵敏电流计指针偏转 电路闭合 闭合电路的部分导体，在磁场中做切割磁感线运动 发电机
【解析】
（1）电路里有感应电流产生时电流表指针发生偏转，所以实验中通过观察灵敏电流计指针偏转判断电路中是否产生磁感应电流；
（2）电磁感应：闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流；
比较实验1、2可知，开关闭合时有电流，断开时没有电流，所以导体中产生感应电流的一个条件是电路必须闭合；
（3）由表格中右面四次数据知，若导体向上运动或向下运动时，不切割磁感线，此时电路中也没有电流，可得产生感应电流的条件是：闭合电路的部分导体，在磁场中做切割磁感线运动时才会产生感应电流；
（4）发电机是靠导线切割磁感线产生电流的，与图示电磁感应原理相同，因此该原理可以制成发电机．
重点是研究电磁感应的实验，牢记产生感应电流应具备三个条件，一、闭合回路，即必须是通路，二、一部分导体，三、切割磁感线运动．
五、计算题（本大题共2小题，共13分）
23、1800焦
【解析】
由Q吸 =cm△t知道，铝块吸收的热量是：
Q吸=c铝 m△t=0.9×103 J/（kg•℃）×0.1kg×20℃=1.8×103 J=1800J。
24、（1）40（2）12（3）8
【解析】
（1）20cm=0.2m，水对容器底的压强为：p=1.0kg/2000Pa，F=pS=2000Pa=40N；
（2）物体上表面恰好与水面相平时，排开水的体积：V排=V物=S物=100cm2=1200cm3=1.2，
此时水对物体的浮力为：F浮=g=1.0=12N；
（3）对动滑轮和重物进行受力分析，设拉动滑轮每段绳子的拉力为F绳，则有3F绳==G物-F浮，即，F绳===4N，对定滑轮进行受力分析，弹簧拉力F=2F绳=8N。
六、综合能力题（本大题共3小题，共18分）
25、A 4A 825Ω 420s
【解析】
(1)当S接左面时电路中只有电阻R1，总电阻最小，电流路中电流最大，发热管功率就会最大，处于加热状态，因此A灯为红色灯，B为绿色；
(2)加热时加热管的电功率P1=880W，电阻 ，保温时，电功率P2=55W，根据公式 可知，在加热状态下，饮水机正常工作时电路中的电流 ；保温状态下，电路的总电阻 ，R2=R−R1=880Ω−55Ω=825Ω；
(3)加热水箱中水的质量=1.0×103kg/m3×1.1×10−3m3=1.1kg，水吸收的热量： =4.2×103J/(kg⋅℃)×1.1kg×(92℃−20℃)=3.3264×105J，加热管的热效率为90%，根据 ，则电热管需要放出的热量是：，饮水机加热时加热管的功率为880W，则加热的是时间为：.
26、（1）3.36×107J（2）60℃（3）0.8kg（4）①利用太阳能可以节约化石能源，减少环境污染；②受天气影响。
【解析】
（1）一天中接收的太阳能：，，，∴水的质量为m＝ρV＝1×103kg/m3×80×10﹣3m3＝80kg，∵，∴；
（2）由题知，Q＝E＝3.36×107J，∵，煤气的质量为。
（3）①利用太阳能可节约化石类能源，减少环境污染；②受天气影响；转换效率低，提供的功率小。
27、 1.70
【解析】
（1）电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极。磁感线的方向是：在磁体的外部从N极出发，回到S极。由于螺线管的左端为S极，由此可以确定磁感线的方向是向左的。根据异名磁极相互吸引可以确定与螺线管右端N极靠近的是小磁针的S极，则小磁针的左端为S极，右端为N极。如图所示：
（2）从支点O到F2作用线的距离，即为L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，如图所示：
（3）刻度尺是从10.00cm这个整刻线开始测起的，分度值是1mm，物体的外直径等于11.70cm-10.00cm=1.70cm。
次数
1
2
3
沙子的质量/g
10
20
30
橡皮膜的深度/cm
5
10
15
实验次数
电阻/Ω
电流/A
1
5
0.28
2
10
0.18
3
15
0.14
4
20
___
型 号
JL﹣88
水容量/L
80
自身质量/kg
40
