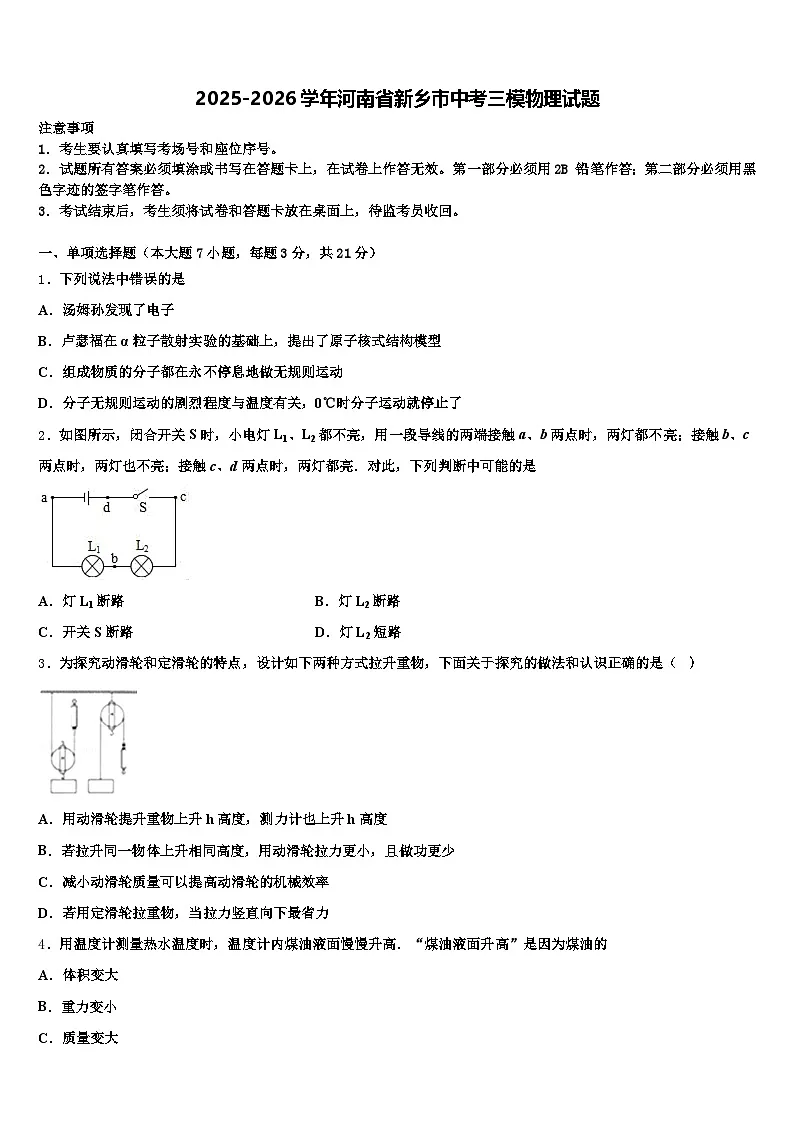

2025-2026学年河南省新乡市中考三模物理试题（含答案解析）

这是一份2025-2026学年河南省新乡市中考三模物理试题（含答案解析），共20页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列说法中错误的是
A．汤姆孙发现了电子
B．卢瑟福在α粒子散射实验的基础上，提出了原子核式结构模型
C．组成物质的分子都在永不停息地做无规则运动
D．分子无规则运动的剧烈程度与温度有关，0℃时分子运动就停止了
2．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列判断中可能的是
A．灯L1断路B．灯L2断路
C．开关S断路D．灯L2短路
3．为探究动滑轮和定滑轮的特点，设计如下两种方式拉升重物，下面关于探究的做法和认识正确的是（ ）
A．用动滑轮提升重物上升h高度，测力计也上升h高度
B．若拉升同一物体上升相同高度，用动滑轮拉力更小，且做功更少
C．减小动滑轮质量可以提高动滑轮的机械效率
D．若用定滑轮拉重物，当拉力竖直向下最省力
4．用温度计测量热水温度时，温度计内煤油液面慢慢升高．“煤油液面升高”是因为煤油的
A．体积变大
B．重力变小
C．质量变大
D．密度变大

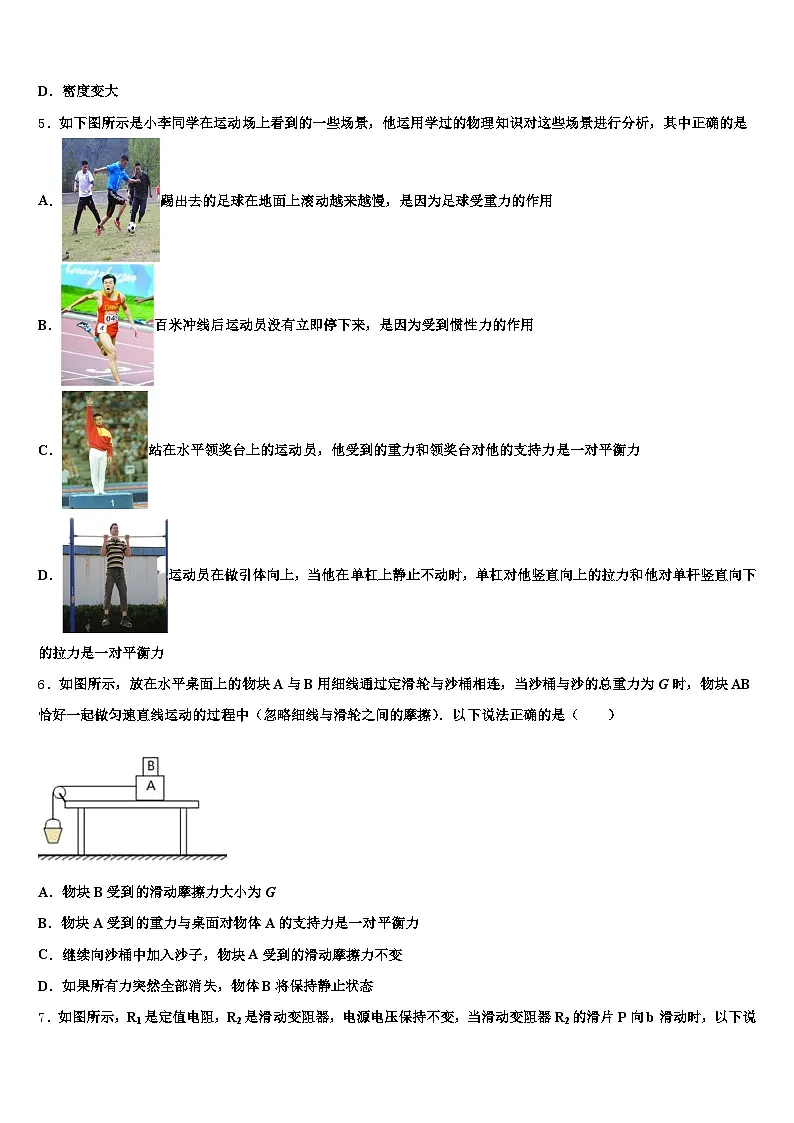

5．如下图所示是小李同学在运动场上看到的一些场景，他运用学过的物理知识对这些场景进行分析，其中正确的是
A．踢出去的足球在地面上滚动越来越慢，是因为足球受重力的作用
B．百米冲线后运动员没有立即停下来，是因为受到惯性力的作用
C．站在水平领奖台上的运动员，他受到的重力和领奖台对他的支持力是一对平衡力
D．运动员在做引体向上，当他在单杠上静止不动时，单杠对他竖直向上的拉力和他对单杆竖直向下的拉力是一对平衡力
6．如图所示，放在水平桌面上的物块A与B用细线通过定滑轮与沙桶相连，当沙桶与沙的总重力为G时，物块AB恰好一起做匀速直线运动的过程中（忽略细线与滑轮之间的摩擦）．以下说法正确的是（ ）
A．物块B受到的滑动摩擦力大小为G
B．物块A受到的重力与桌面对物体A的支持力是一对平衡力
C．继续向沙桶中加入沙子，物块A受到的滑动摩擦力不变
D．如果所有力突然全部消失，物体B将保持静止状态

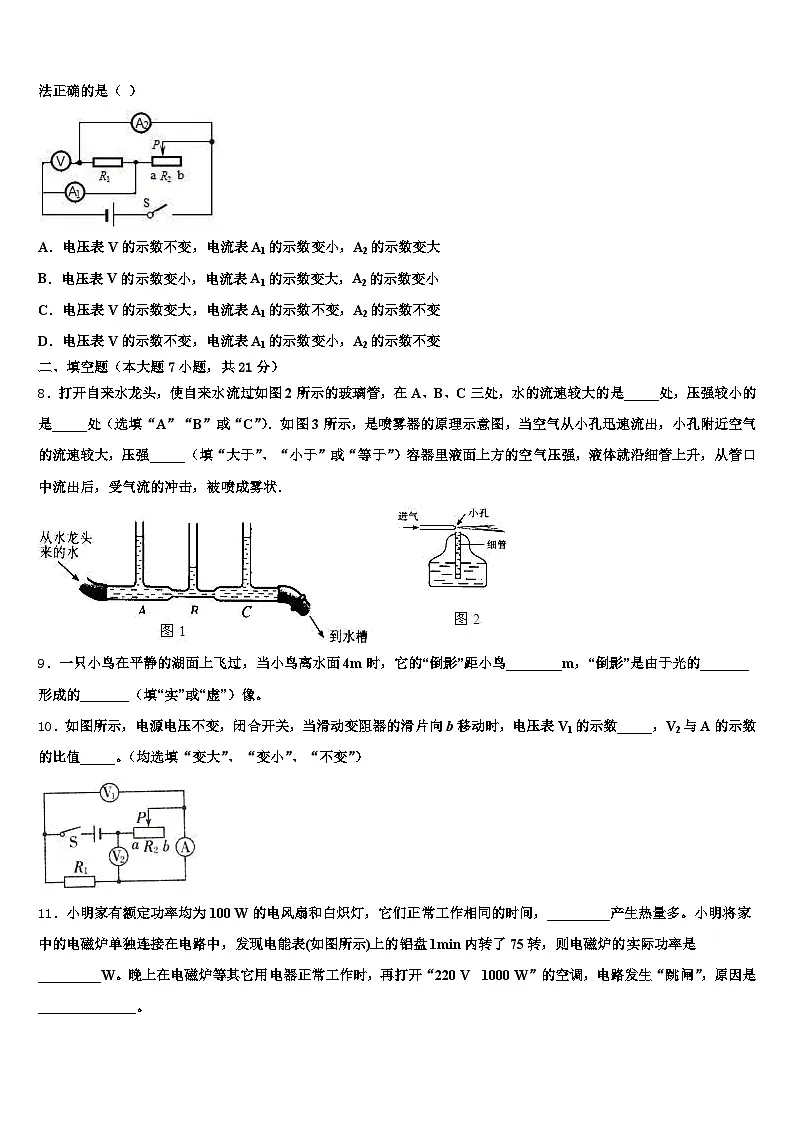

7．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（ ）
A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变
D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
二、填空题（本大题7小题，共21分）
8．打开自来水龙头，使自来水流过如图2所示的玻璃管，在A、B、C三处，水的流速较大的是_____处，压强较小的是_____处（选填“A”“B”或“C”）．如图3所示，是喷雾器的原理示意图，当空气从小孔迅速流出，小孔附近空气的流速较大，压强_____（填“大于”、“小于”或“等于”）容器里液面上方的空气压强，液体就沿细管上升，从管口中流出后，受气流的冲击，被喷成雾状．
9．一只小鸟在平静的湖面上飞过，当小鸟离水面4m时，它的“倒影”距小鸟________m，“倒影”是由于光的_______形成的_______（填“实”或“虚”）像。
10．如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片向b移动时，电压表V1的示数_____，V2与A的示数的比值_____。（均选填“变大”、“变小”、“不变”）
11．小明家有额定功率均为100 W的电风扇和白炽灯，它们正常工作相同的时间，_________产生热量多。小明将家中的电磁炉单独连接在电路中，发现电能表(如图所示)上的铝盘1min内转了75转，则电磁炉的实际功率是_________W。晚上在电磁炉等其它用电器正常工作时，再打开“220 V 1000 W”的空调，电路发生“跳闸”，原因是______________。
12．潜水艇对保卫我国的南海起着重要的作用．如图所示，潜水艇在水中处于悬浮状态，此时其所受浮力与重力的大小关系为：F浮______ G（填“＞”、“＜”或“=”）．当压缩空气将水舱中的水排出一部分时，潜水艇将______ （填“上浮”、“下沉”或“悬浮”）．
13．根据图中通电螺线管的N、S极，判断导线A端连接的是电源的_____极．（选填“正”或“负）
14．如图所示，一个重5.4N，体积为2×10-4m3的金属块用细线挂在弹簧测力计下，浸没水中后金属块受到的浮力是______N，此时弹簧测力计的示数是______N．该金属的密度是______kg/m3（g=10N/kg，ρ水=1.0×103kg/m3）。
三、作图题（共7分）
15．使用撬棒，把滚落在公路上的石块1移动，如图所示，若要求用力最小．请在撬棒上标出支点0的位置，并画出这个最小的力F．
16．如图所示，自动扶梯沿图示方向匀速运动，请画出站在扶梯上的人所受力的示意图．
17．如图S是发光点，S′是其在平面镜中成的像，SP是一条入射光线，请画出平面镜的位置及该条入射光线的反射光线．
四、实验题（本大题共5小题，共20分）
18．如图甲是“探究光的反射规律“的装置．将一张白色硬纸板垂直放置在平面镜上，实验中使用可折转的硬纸板，除了能呈现光路外，另一个目的是_____：如图乙是“探究平面镜成像特点”的装置，实验中，采用透明玻璃板代替平面镜，能在观察到A蜡烛像的同时，也能观察到B蜡烛，从而确定像的_____，同时比较了像和物_____的关系
19．用如图所示的装置探究“电流做功与电压的大小之间的关系”．两瓶煤油中都浸泡着一段材料、横截面积均相同的电阻丝，瓶中温度计显示煤油的温度．

（1）实验中电流做功的多少是根据煤油_____变化的大小来判断的，为比较两电阻做功的多少，两瓶煤油的质量应_____．
（2）“水比较容易获得，为什么不用水代替煤油？”对此合理的解释是_____（填字母）
A．煤油有颜色便于观察 B．煤油密度较小 C．煤油比热容较小
（3）两瓶中电阻_____联使得通过它们的电流和通电时间相等，甲瓶中的电阻丝较长，电阻较_____，电压较高．
（4）实验发现，甲瓶温度升高较多．表明：在电流和通电时间相同的情况下，导体两端的电压越高，电流做功越_____．
20．为了探究压力的作用效果与哪些因素有关，某同学用若干个不同的物体放在同一水平细沙面上，进行了三组实验，并记录有关数据分别如表一、表二、表三所示。实验时，他仔细观察沙面的凹陷程度，并通过比较，发现每一组沙面的凹陷程度相同，而各组却不同，第一组凹陷程度最大，第二组其次，第三组最小。
表一
表二
表三
（1）分析比较实验序号_____等数据及观察到的现象，可得出的初步结论是：在受力面积相同时，压力越大，压力的作用效果越显著；
（2）分析比较实验序号4与7（或5与8、或1与6、9）等数据及观察到的现象，可得出的初步结论是_____；
（3）根据表一可得到的初步结论是：_____，沙面的凹陷程度相同。
21．小阳在测量导体电阻的实验中，连接了如图甲所示的电路图。
（1）请你根据实验要求在图甲中用笔画线代替导线将实验电路补充完整。
（_______）
（2）闭合开关前，应将滑动变阻器的滑片 P 滑至_____端（选填：“左”或“右”）。
（3）连接好电路后，闭合开关，调节滑动变阻器，电流表与电压表的示数如图乙所示， 电压表的读数为_____V，电流表的读数为_____A，电阻 R 的电阻值为_____Ω。
22．小明在测滑轮组机械效率时，记录了如下实验数据（不计绳重和摩檫）
（1）根据表中数据画出滑轮组的绕线方式（如图中）．
（______）
（2）根据表中数据计算滑轮组的机械效率为_____．
（3）若绳子承受最大拉力为20N，此滑轮组的最大效率为_____．
（4）当动滑轮重为_____N时，使用该滑轮组提起10N重的钩码刚好省一半的力．
（5）在实验中重物移动的速度为0.1m/s．拉绳的功率为3W，则有用功率为_____．
五、计算题（本大题共2小题，共13分）
23．重为200N的方形玻璃槽，底面积为0.4m2，放在水平台面上，向槽中加水至水深0.3m（已知ρ水＝1.0×103kg/m3，g取10N/kg，玻璃槽的侧壁厚度不计）
（1）求水对槽底部的压强和槽底对水平台面的压强；
（2）将边长为20cm的正方体物块轻轻放入水中，当其静止时，测出该物块露出水面的高度为5cm，求该物块的密度；
（3）用力F垂直向下作用在物块的上表面，使物块露出水面的高度为2cm并保持静止，求此时力F的大小．
24．实验室常用的电压表是由小量程的电流表G改装而成的。电流表G也有一个电阻，同样遵从欧姆定律，图甲是一个量程为0～3mA的电流表G，如果有电流通过时，电流可以从刻度盘上读出，这时G的两接线柱之间具有一定的电压。因此，电流表G实际上也可以当成一个小量程的电压表。已知该电流表的电阻为Rg=10Ω，图乙为常见的双量程电压表的内部电路图，当使用a、b两个端点时，量程为0～3V，当使用a、c两个端点时，量程为0～15V，求：
（1）电阻R1、R2的阻值．
（2）如果ab之间加上某一数值电压时，电流表G指针如图所示，那么ab之间的电压为多少？
六、综合能力题（本大题共3小题，共18分）
25．如图是某型号电动轮椅工作原理示意图。开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池的电压为24V保持不变，R2的阻值为10Ω，电动机的额定功率为100W，额定电压为24V．请解答下列问题：
当开关S1和S2同时接_____时，电动轮椅前进；电动轮椅既能前进又能后退，是因为电动机线圈中电流的_____能够改变。当电动轮椅后退时，电流表示数为1A，此时电动机的实际功率是多少_______？当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力是多大_______？
26．通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池﹣﹣伏打电池．在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极．请你帮他设计实验并进行判断．
写出你选用的实验仪器：________．简述操作方法、实验现象和结论：________________________．
27．小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用﹣﹣压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：
小明利用该压力传感器和电阻箱R'（最大电阻999.9Ω）及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．（假设U不受继电器电路影响）
根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图象；当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在_____（选填“A、B”或“C、D”）两端；小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R′的电阻应调节到多大______？要使该装置报警，汽车的最小重力为多少______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、汤姆孙发现了电子，说明原子有自身的结构，故A正确，不符合题意；
B、1911年，卢瑟福根据α粒子散射实验提出了原子的核式模型，即原子是由带正电的原子核和带负电的电子组成，故B正确，不符合题意；
C、由分子的热运动可知分子都在不停地做无规则运动，故C正确，不符合题意；
D、分子永不停息地做无规则运动，温度降低，分子运动剧烈程度减缓，但仍然是运动的，所以0℃时分子仍然运动，故D错误，符合题意。
2、C
【解析】
A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光．此选项不符合题意；
B 如果灯L2断路，导线接触b、c两点时，L1会发光．此选项不符合题意；
C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；
D 如果灯L2短路，L1会发光．此选项不符合题意．
3、C
【解析】
A．用动滑轮提升重物上升h高度，因为有两段绳子承重，所以测力计上升2h高度，故A错误；
B．拉升同一物体上升相同高度，用动滑轮时是否省力还取决于动滑轮的重和摩擦力的大小，而因为要提起动滑轮做功，故做功较多，故B错误；
C．减小动滑轮质量，可以减小额外功，根据可知，可以提高动滑轮的机械效率，故C正确．
D．用定滑轮拉重物，拉力的力臂为滑轮的半径，所以向各个方向的拉力都相等，故D错误．
重点理解机械效率为有用功与总功的比，有用功不变，当额外功减小时，总功减小，所以机械效率会提高．
4、A
【解析】
常用温度计利用液体热胀冷缩的性质制成．
A. 所以用温度计测量热水温度时，温度计内煤油液面慢慢升高．“煤油液面升高”是因为煤油的体积变大了，故A正确；
B. C. 温度计内的液体多少没有变化，即质量不变，而重力与质量成正比，所以重力也不变，故BC错误；
D. 根据可知，质量不变，体积变大，所以密度变小，故D错误；
故选A．
点睛：注意理解热胀冷缩的含义，即温度升高时，体积增大，温度降低时，体积减小．而质量是所含物质的多少，物质多少不变，质量是不会变化的．
5、C
【解析】
A．踢出去的足球在地面上滚动越来越慢，是因为足球受阻力的作用，故A错误。
B．惯性是物体保持原来运动状态不变的性质，是物体的固有属性，不是力的作用，由于惯性，百米冲线后运动员要保持原来的运动状态继续运动，没有立即停下来，故B错误。
C．站在水平领奖台上的运动员，他受到的重力和领奖台对他的支持力符合二力平衡条件，是一对平衡力，故C正确为答案。
D．运动员在做引体向上，当他在单杠上静止不动时，单杠对他竖直向上的拉力和他对单杆竖直向下的拉力，作用在两个物体上，是一对相互作用力，故D错误。
6、C
【解析】
A．沙桶与沙的总重力为G，使用定滑轮不能改变力的大小（忽略细线与滑轮之间的摩擦），则物块受到的拉力大小为G；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以A所受滑动摩擦力的大小为G，B相对于A相对静止，没有摩擦力，故A错误；
B．物块A受到的重力与桌面对物体A的支持力，大小不等，不是一对平衡力，故B错误；
C．继续向沙桶中加入沙子，由于压力大小和接触面的粗糙程度都不变，所以物块受到的滑动摩擦力不变，故C正确．
D．如果所有力突然全部消失，根据牛顿第一定律，物体B将保持原来的速度做匀速直线运动，故D错误；
7、D
【解析】
BC．由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流；因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故BC错误；
A．因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，故A错误；
D．当滑动变阻器R2的滑片P向b滑动时，变阻器接入电路中的电阻变大，由I=U/R可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，故D正确。
故选D。
二、填空题（本大题7小题，共21分）
8、B B 小于
【解析】
在相等的时间内通过粗管和细管的流量相同，通过粗管A、C的流速小，压强大；通过细管B的流速大，压强小．
由于小孔喷出的快速气流使细管的上端开口处形成了一个低压区，此处压强小于容器内液面上方气体压强．水就在容器内液面上方气体的这个较大压强的作用下，沿着细管上升到上端开口处，受气流的冲击，被喷成雾状．
9、8 反射 虚
【解析】
平面镜成的像与物到镜面的距离相等，已知小鸟距水面4m，像到水面的距离也是4m，所以“倒影”距小鸟为4m+4m=8m。平面镜的成像原理是光的反射；因为平面镜成的像是虚像，所以小鸟在湖面的“倒影”是虚像。
10、变小 变大
【解析】
由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，
滑动变阻器滑片P向b移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，
电源电压不变，由I＝可知，电路中的电流变小，
由U＝IR可知，R1两端的电压变小，即V1的示数变小；
由R＝可知，V2与A的示数的比值的大小等于变阻器R2连入电路的阻值，所以它们的比值变大。
11、白炽灯 1500 用电器的总功率过大
【解析】
电风扇在工作时消耗电能，大部分转化为机械能，少部分转化为内能，而白炽灯工作时把电能转化光能和内能，所以，在电功率相同、通电时间相同时，白炽灯工作时把电能转化为内能多，产生的热量多；由图知道，电能表转3000转消耗的电能为1kW•h，所以，电能表的铝盘转75转消耗的电能是： =0.025 kW•h，即电磁炉的实际功率是： =1500W；在电磁炉等其它用电器正常工作时，功率已经比较大，而空调属于大功率用电器，所以再使空调机接入家中电路后，电路发生“跳闸”， 其原因是用电器总功率过大造成的。
12、= 上浮
【解析】
试题分析：如图所示，潜水艇在水中处于悬浮状态，此时其所受浮力与重力的大小关系为：F浮=G．当压缩空气将水舱中的水排出一部分时，此时浮力会大于自身的重力，即潜水艇将上浮．
13、负
【解析】
已知通电螺线管的左端是N极，右端是S极，据由安培定则可知，用右手握住通电螺线管，让大拇指指向左侧，此时四指所知的方向即为电流的方向．如图所示：
由此可知，导线B端连接的是电源的正极，导线A端连接的是电源的负极．
14、2 3.4 2.7×103
【解析】
将它浸没到水中时，所受浮力是：F浮=ρ水gV排=1×103 kg/m3×10N/kg×2×10-3 m3 =2N；则测力计的示数是：F=G-F浮=5.4N-2N=3.4N；金属块的质量是：m=G/g=5.4N/10N/kg=0.54kg，金属块的密度：ρ=m/V=0.54kg/2×10-4 m3=2.7×103 kg/m3
三、作图题（共7分）
15、
【解析】
试题分析：杠杆的支点是指杠杆围绕转动的固定点，因此，找到在杠杆转动时，那个不动的点尤为重要．要使杠杆更省力，杠杆动力臂就得更长，因此，分析出哪种用法时动力臂更长，就说明此时最省力．
解：
读图可知，当用力撬石块1时，杠杆围绕A点（撬棒与地面接触的那个点）转动，即以A为支点；
以A为支点时，杠杆最长的动力臂为AB，根据杠杆平衡条件可知，此时动力最小；过点B作垂直于最长力臂AB的力，方向斜向左上方，如图所示：
16、
【解析】
因为人随自动扶梯一同匀速上升，所以小华受到竖直向下的重力和竖直向上的支持力，并且二力是一对平衡力，故所受力的示意图如图：
点睛：本题考查的是物体受力情况分析和力的示意图，作图时，注意二力大小相等，线段长度相等．
17、
【解析】
连接S、S′，根据平面镜成像的特点知，像与物关于镜面对称，则镜面位置在SS’的中垂线上，作出平镜面后，光线SP与平面镜相交于点O，即为入射点，连接S'与入射点O，画出反射光线即可．如图所示：
四、实验题（本大题共5小题，共20分）
18、探究反射光线，入射光线是否在同一平面内 位置 大小
【解析】
实验中使用可折转的硬纸板，除了能呈现光路外，通过向后折硬纸板，观察现象来探究反射光线、入射光线与法线是否在同一平面内．
在“探究平面镜成像特点”实验过程中，用透明的玻璃板代替平面镜，在物体一侧，既能看到蜡烛A的像，也能看到代替蜡烛A的蜡烛B，当蜡烛A的像和蜡烛B重合时，便于确定像的位置，从而便于比较物像大小．
19、温度 相等 C 串 大 多
【解析】
(1)电流通过电阻丝会产生热量,瓶中的煤油吸热温度会升高,利用转化法,根据煤油温度变化的大小来判断电流做功的多少,并且在此利用控制变量法,从公式△t＝可知应控制两瓶中煤油的质量相等．
(2)借助煤油温度变化的大小来判断电流做功的多少，因此温度的变化越明显越好，质量相同的水和煤油，吸收相同的热量，由于煤油的比热容较小，所以温度变化较大．
(3)从串联和并联电路的电路的特点可知，要想使通过两瓶中电阻丝的电流和通电时间相等，应让两电阻丝串联，而两电阻丝的材料、横截面积均相同，但甲瓶中的电阻丝较长，所以其电阻较大，分担的电压较大．
(4)从(3)题中可知甲瓶中电阻丝的阻值大于乙瓶中电阻丝的阻值，根据串联分压的特点，甲瓶中电阻丝两端的电压大于乙瓶中电阻丝两端的电压，而甲瓶温度升高较多，所以在电流和通电时间相同的情况下，导体两端的电压越高，电流做功越多．
电流通过电阻丝做功，并且产生热量，在此应用了转换法，把电流做功的多少表现出来，并且利用控制变量法，在相同的条件下进行研究．为了便于观察实验现象，温度变化越明显越好，应从两者的物理特性进行选择．应该从串联电路和并联电路的特点进行分析，并且从影响电阻大小的因素来判断电阻的大小．首先判断两瓶中电阻丝的大小关系，再利用串联电路的特点判断导体两端电压的关系，最后由甲瓶温度升高较多，得出电流做功与电压的大小之间有什么关系．
20、1与4 （2与5 或 3与6、7）； 在所受压力相等时，受力面积越小，压力作用效果越明显 压力与受力面积之比相同（或压强）
【解析】
（1）从结论知道，要求实验中的压力大小不同，受力面积相同，比较这几组实验知道，受力面积相同，压力大小不同的实验序号是：1、4（或2、5；或3、6、7）。
（2）比较4、7（或5、8；或1、6、9）的数据知道，压力大小相同，受力面积不同，压力的作用效果不同，第一组沙面凹陷的程度深，说明在压力大小相同时，压力的作用效果与受力面积的大小有关，受力面积越小，压力的作用效果越明显。
（3）由表一中的数据知道，三次实验中压力与受力面积的比是相同的，即说明压强相同，所以，沙面的凹陷程度相同。
21、 左 1 0.2 5
【解析】
（1）由图乙知，电压表选用小量程与电阻并联，如下所示：
（2）闭合开关前，应将滑动变阻器的滑片P滑至阻值最大处的左端；
（3）连接好电路后，闭合开关，调节滑动变阻器，电流表与电压表的示数如图乙所示， 电压表选用小量程，分度值为 0.1V，电压为 1V；电流表选用小量程，分度值为 0.02A，电流表的读数为 0.2A，由欧姆定律，电阻：.
22、89%99%52.95W
【解析】
（1）从表中的数据可知，细线自由端移动的距离为0.3m，钩码上升的高度为0.1m，则二者的关系是s＝3h，即由3段绳子承担物重，绕绳方法如图所示：
；
（2）滑轮组的机械效率为η1＝×100%＝×100%＝×100%＝×100%≈89%；
（3）∵F＝（G+G动），
∴最大物重为G2＝3F最大﹣G动＝3×20N﹣0.5N＝59.5N，
滑轮组的最大机械效率为η2＝×100%＝×100%＝×100%≈99%；
（4）∵F＝（G+G动），
∴动滑轮的重力为G′动＝3F3﹣G3＝3×5N﹣10N＝5N；
（5）绳子自由端移动的速度为v＝3v物＝3×0.1m/s＝0.3m/s，
∵P＝＝Fv，
∴施加的拉力为F＝＝＝10N，
物体的重力为G＝3F﹣G动＝3×10N﹣0.5N＝29.5N，
∴拉力的有用功率为P物＝Gv物＝29.5N×0.1m/s＝2.95W．
五、计算题（本大题共2小题，共13分）
23、（1）3×103Pa（2）3.5×103Pa（3）0.75×103kg/m3（4）12N
【解析】
（1）①利用计算水对槽底部的压强；②玻璃槽对水平台面的压力等于玻璃槽与水的重力之和，水的重力利用 和可求，然后利用计算玻璃槽对水平台面的压强；（2）物体漂浮，则浮力等于重力，根据和可列出等式，求解该物块的密度；（3）根据力的平衡可知，力F的大小等于物块增大的浮力．据此计算F的大小．
【详解】
解答：（1）水对槽底部的压强：；水的体积：，根据和可得，水的重力：，玻璃槽对水平台面的压力：，玻璃槽对水平台面的压强：；
（2）正方体物块轻轻放入水中，当其静止时，处于漂浮状态，所以=，根据和可得：，代入数值可得：，解得：；
（3）根据力的平衡可知，力F的大小等于物块增大的浮力，即：．
答：（1）水对槽底部的压强和槽底对水平台面的压强分别为3×103Pa、3.5×103Pa；
（2）该物块的密度为0.75×103kg/m3；
（3）此时力F的大小为12N．
24、 (1) 990Ω；4000Ω (2) 2.5V
【解析】
(1)当使用a、b两个端点时，Rg和R1串联，
由可得，电路中的总电阻： ，
因串联电路中总电阻等于各分电阻之和，所以，R1的阻值：；
当使用a、c两个端点时，Rg、R1、R2串联，，
则R2的阻值：。
（2）在ab之间加上某一数值电压时，电流表G的示数是I=2.5mA，则ab之间的电压为：
。
六、综合能力题（本大题共3小题，共18分）
25、 1 方向 14W 37.5N
【解析】⑴ 如图当开关S1和S2同时接1时，滑动变阻器串联在电路中能够高速前进，符合题意；
分析电路图可知，开关接1和2时，电动机的电流方向相反，所以电动轮椅既能前进又能后退，是因为电动机线圈中电流的方向能够改变。
⑵ 当电动轮椅后退时，电流表示数为1A，电路中电动机和R2串联工作，
电动机的电压为：
此时电动机的实际功率是：
⑶ 当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力是多大？________
此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，
可得：
则做机械功的功率为：
匀速前进时，阻力与牵引力平衡，
所以阻力等于牵引力：
26、（1）电压表和导线；（2）将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极
【解析】
试题分析：由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极；方案一：（1）选用的器材：电压表和导线；（2）探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极；方案二：（1）选用的器材：电流表和导线；（2）探究的方法：将电流表的正接线柱与铜片相连，再把与锌片相连的导线与电流表的负接线柱进行试触，若电流表指针正向偏转，说明与电流表正接线柱连接的铜片是水果电池的正极；若电流表反向偏转，锌片是电池的正极；方案三：（1）选用的器材：发光二极管和导线；（2）探究的方法：将发光二极管的正接线柱与铜片相连，再把锌片与发光二极管的负接线柱相连，若发光二极管发光，说明与发光二极管正接线柱连接的铜片是水果电池的正极；若发光二极管不发光，锌片是电池的正极．
【考点定位】控制变量法与探究性实验方案
27、 (1)图 略（2）CD（3）R＇=75Ω．（4）汽车的最小重力为0.6×105N．
【解析】
压力传感器．压力传感器受到的压力越大，输出的电压就越大，当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在“C、D”两端．小明希望压力大于或等于2.4×105N时，启动报警系统，因为闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．压力大于或等于2.4×105N时，输出的电压为2v，此时电路中的总电阻是100欧，已知继电器线圈的电阻为25Ω，所以电阻箱R＇的电阻应调节到75欧．
实验序号
压力
（牛）
受力面积
（厘米2）
1
12
10
2
18
15
3
24
20
实验序号
压力
（牛）
受力面积
（厘米2）
4
6
10
5
9
15
6
12
20
实验序号
压力
（牛）
受力面积
（厘米2）
7
6
20
8
9
30
9
12
40
滑轮组组成
钩码重/N
钩码升高的高度/m
动滑轮重/N
绳子自由端移动距离/m
两个定滑轮，一个动滑轮
4
0.1
0.5
0.3
压力/×105N
0
1.2
2.4
3.6
4.8
6.0
输出电压/V
0
1
2
3
4
5
