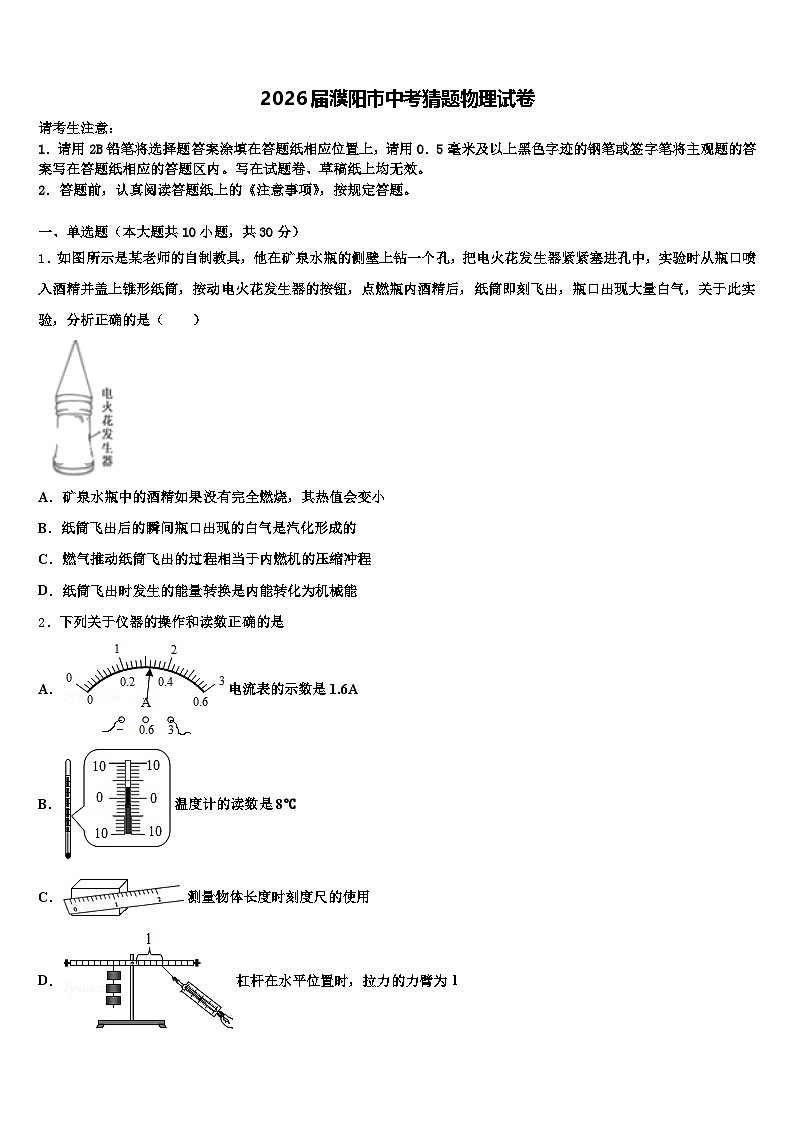

2026届濮阳市中考猜题物理试卷（含答案解析）

这是一份2026届濮阳市中考猜题物理试卷（含答案解析），共17页。试卷主要包含了下列现象属于光的反射现象的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．如图所示是某老师的自制教具，他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出，瓶口出现大量白气，关于此实验，分析正确的是（ ）
A．矿泉水瓶中的酒精如果没有完全燃烧，其热值会变小
B．纸筒飞出后的瞬间瓶口出现的白气是汽化形成的
C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程
D．纸筒飞出时发生的能量转换是内能转化为机械能
2．下列关于仪器的操作和读数正确的是
A．电流表的示数是1.6A
B．温度计的读数是8℃
C．测量物体长度时刻度尺的使用
D．杠杆在水平位置时，拉力的力臂为 l

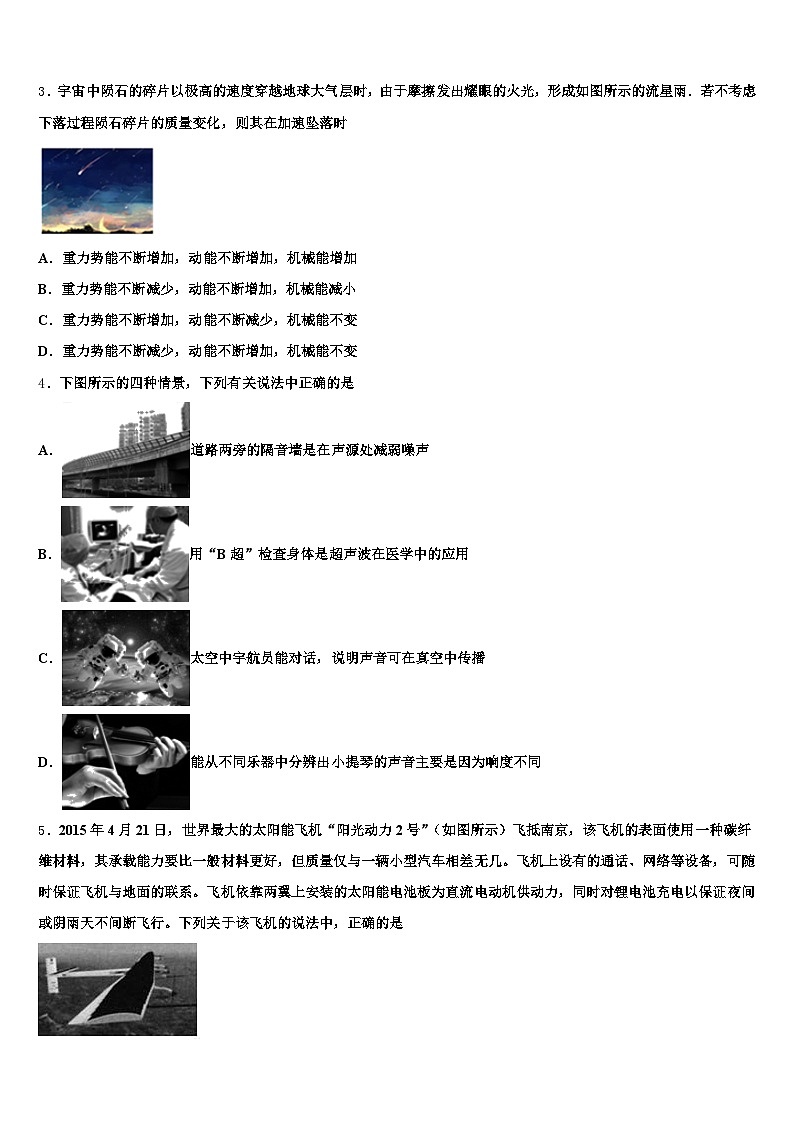

3．宇宙中陨石的碎片以极高的速度穿越地球大气层时，由于摩擦发出耀眼的火光，形成如图所示的流星雨．若不考虑下落过程陨石碎片的质量变化，则其在加速坠落时
A．重力势能不断增加，动能不断增加，机械能增加
B．重力势能不断减少，动能不断增加，机械能减小
C．重力势能不断增加，动能不断减少，机械能不变
D．重力势能不断减少，动能不断增加，机械能不变
4．下图所示的四种情景，下列有关说法中正确的是
A．道路两旁的隔音墙是在声源处减弱噪声
B．用“B超”检查身体是超声波在医学中的应用
C．太空中宇航员能对话，说明声音可在真空中传播
D．能从不同乐器中分辨出小提琴的声音主要是因为响度不同
5．2015年4月21日，世界最大的太阳能飞机“阳光动力2号”（如图所示）飞抵南京，该飞机的表面使用一种碳纤维材料，其承载能力要比一般材料更好，但质量仅与一辆小型汽车相差无几。飞机上设有的通话、网络等设备，可随时保证飞机与地面的联系。飞机依靠两翼上安装的太阳能电池板为直流电动机供动力，同时对锂电池充电以保证夜间或阴雨天不间断飞行。下列关于该飞机的说法中，正确的是
A．飞机依靠超声波与地面联系
B．使飞机升空的力的施力物体是电动机
C．飞机的锂电池充电时将太阳能转化为电能
D．飞机表面使用的碳纤维具有强度大、密度小的特点
6．人们在平静的湖边可以看到“云在水中飘”，形成这一现象的原因是
A．光的反射B．光的折射C．光的直线传播D．无法确定
7．下列有关厨房中的物理说法正确的是
A．厨房内炒菜用的锅，应选用熔点较低的材料制成
B．用筷子夹食物时，筷子是一个省力杠杆
C．炒菜时主要是通过做功方式增大了菜的内能
D．炸食物时，能炸成金黄色是因为油的沸点高
8．1911年，卢瑟福建立了原子的核式结构模型．下列关于这个模型的说法中正确的是
A．原子核位于原子的中心B．原子核带负电
C．电子静止在原子核周围D．原子核占据了原子内大部分空间
9．下列现象属于光的反射现象的是（ ）
A．小孔成像B．利用激光给隧道准直
C．看到不发光的物体D．从岸上看到游泳池底好像变浅了
10．用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是
A．凸透镜的焦距是30 cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像
二、多选题（本大题共3小题，共12分）
11．关于电磁现象,下列说法中正确的是
A．发电机是利用通电导体在磁场中受力运动原理制成的
B．奥斯特实验说明了通电导体周围存在磁场
C．光是电磁波,电磁波在真空中的传播速度是3×108 m/s
D．闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会有电流产生
12．如图所示，电源电压为4.5V，电压表量程为“0～3V”， 电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是
A．小灯泡的额定电流是0.6A
B．滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
C．电压表示数变化范围是0～3V
D．电流表示数变化范围是0.3～0.5A
13．小阳在家只让电饭锅单独工作，然后去观察家中的电能表，如图。他记录到电饭锅煮饭12min，电能表转盘转了300转，小阳根据观察和记录的结果做出了下列判断，其中正确的是（ ）
A．这个电饭锅煮饭12min消耗的电能是0.1kW•h
B．电饭锅煮饭时，通过电能表的电流为10A
C．家中同时工作的用电器总功率不能超过4400W
D．这个电饭锅煮饭时的功率为500W
三、填空题（本大题共5小题，共10分）
14．如图，2016年11月17日，中国华为公司成功拿下5G的核心技术，手机是用______来传递信息的，现在通信用的激光一般在特殊的管道里传输信息，这种传播方式叫做_________．
15．如图所示，手用F1的力直接将物体B匀速提升h，F1做功为400J；若借助滑轮组把B匀速提升相同高度，滑轮组机械效率是80%，则F2做功为____J，已知B的重力为100N，忽略绳重和摩擦，则动滑轮的重力为______N，若增加B的重力，则滑轮组机械效率会__________（填“增加”、“减小”或“不变”）．
16．a、b 是两个由同种材料制成的金属球，a 的质量为 81g，体积为 10cm1，b 的质量为 50g，体积为 25cm1．如果其中有一个球是实心的，那么这个实心球应该是_____（选填“a” 或“b”），这种金属球的密度是_____kg/m1．
17．竖直浸没在水中的长方体金属块，上、下表面受到水的压力分别为7牛、10牛，该金属块受到的浮力为_____牛．已知酒精的密度小于水的密度，现将该金属块浸没在酒精中，则跟其浸没在水中相比，该金属块受到的浮力_____，其受到重力和浮力的合力_____（后两格均选填“变大”、“不变”或“变小”）．
18．用弹簧测力计吊着重为10N的金属块缓慢浸入水中，如果金属块的一半体积浸入水中，这时弹簧测力计的示数为8N，此时金属块受到水的浮力大小为______N；如果将金属块全部浸没在水中（金属块不接触容器底部），则金属块所受浮力大小为______N，这时弹簧测力计的示数为______N．
四、计算题（本大题共3小题，共29分）
19．一灯泡标着“6V 3W”的字样．求灯泡正常发光时的电流．现要把该灯泡接在9V的电源上能正常发光，应串联一个多大的电阻？第（2）问接上合适的电阻后，整个电路在1min所消耗的电能是多少？
20．如图是一款地面清洁机器人，其铭牌上部分参数如下表（g取10N/kg）.求:
（1）该款机器人平放在水平地面上时.对水平地面的压强是多少？
（2）该机器人提供50N的水平推力时，以最大速度匀速线运动15s，水平推力做功的功率是多少?
21．如图所示，电源电压保持不变，小灯泡L标有“6V 3W”的字样，滑动变阻器R1的阻值变化范围为0～24Ω定值电阻R2的阻值为10Ω．（不考虑温度对灯丝电阻的影响）求：
小灯泡L的阻值为多少？当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，小灯泡L刚好正常发光，电源电压是多少？当S、S1，S2都闭合，滑动变阻器的滑片滑到a端，此时电路的总功率是多少？
五、作图题（本大题共2小题，共4分）
22．.请根据给出的入射光线AO画出反射光线OB,并标出反射角的大小。
（__________）

23．请在虚线方框内设计电路。要求：虚线方框内的电路与虚线外的电路连成一个完整的电路，并且电路能改变电磁铁磁性的强弱，使小磁针受力静止N、S如图所示。可用器材有滑动变阻器、干电池、开关、导线若干。
（____）
六、实验探究题（本大题共3小题，共15分）
24．在湛江港码头，小华看到工人利用斜面把货物推到车上，联想到上物理课时老师讲过的知识，小华想探究斜面的机械效率可能与哪些因素有关？小华提出了以下的猜想：
A．斜面的机械效率可能与物体的重力有关．
B．斜面的机械效率可能与斜面的倾斜程度有关．
小华同学为了证实自己的猜想是否正确，于是他用同一块木板组成如图所示的装置进行了实验探究，记录的实验数据如下表：
（1）在实验操作过程中，应沿斜面向上_____拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块向_____移动（填“左”或“右”）．
（2）根据表格中数据，第①次实验斜面的机械效率为_____%，第②次实验中总功为_____J．
（3）通过对比实验①、②数据，可验证小华的猜想_____（填写字母）；通过对比实验②、③数据，可以得出的探究结论是：_____．
（4）此实验主要用到的研究方法是_____．
（5）除了小华的猜想以外，请你猜想斜面的机械效率还可能与_____（写出一个）有关．
25．在“测量小灯泡正常工作的电阻”实验中，电源电压为4.5V，小灯泡灯电压是2.5V，正常发光时电阻约为10Ω，电路图如图1所示．
（1）小明按电路图1连接实物、接通电路，电流表、电压表均有示数，无论怎样移动滑动变阻器滑片，灯泡不发光．用另一根导线的两端试触变阻器两个接线柱时，看到灯泡发光．他分析：灯不发光，可能是下列原因之一
A．灯的实际功率过小 B．灯断路 C．灯被短接 D．滑动变阻器断路
①小芳认为B、C、D这些原因不可能．请你解释为什么不可能．
B的解释: _________________________________________.
C的解释: _________________________________________.
D的解释: _________________________________________.
②检查发现：只有滑动变阻器接线出错，导线接在了_________两个接线柱上．（选填图2中的：“A”、 “B”、 “C”或“D”）
（2）按图1电路图，在图2中正确连接实物．
（_____）
（3）通过正确操作，小明判断出小灯泡正常发光，电流表和电压表的示数如下图所示．
①调节滑片时要观察________表，才能判断小灯泡是否正常发光．
②灯正常工作时的电阻为___Ω（保留一位小数）．
26．张明利用如图所示的装置进行探究平面镜成像特点的实验,实验步骤如下：
(1)将一块薄玻璃板竖直立在铺有白纸的水平桌面上；_______代表平面镜的位置
(2)取两支相同的蜡烛A和蜡烛B,点燃玻璃板前的蜡烛A,并移动玻璃板后的蜡烛B,使它与蜡烛A在玻璃板后所成的像完全重合,并用笔在白纸上标记出蜡烛A和蜡烛B的位置；
(3)多次改变蜡烛A的位置,重复前面的步骤；
(4)用刻度尺分别测量蜡烛A和蜡烛B到玻璃板的距离,在此实验中:
①最好选用_______玻璃板（选填“茶色”或“无色透明”),在较_____(选填“亮”或“暗”）的环境中进行实验；
②我们选取两支相同的蜡烛是为了比较像与物的大小关系；
③ 实验中多次改变蜡烛A的位置，重复进行实验的目的是____________
④他主要采用的研究方法是______（选填“控制变量法、等效替代法、理想模型法”）
⑤将玻璃板和蜡烛下面的白纸换成方格纸,这种做法的优点是：________
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A. 热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料是否充分燃烧无关，故A错误；B. 瓶口出现的白气是由水蒸气液化形成的，故B错误；C. 燃气推动纸筒飞出的过程是燃气推动纸筒做功的过程，相当于内燃机的做功冲程，故C错误；D. 纸筒飞出后瓶内气体的内能减小，内能转化为机械能，故D正确．故选D.
2、A
【解析】
（1）利用电流表测量电流读数时，先确定使用的量程和相应的分度值，再根据指针位置读数；
（2）温度计的读数时，一定先确定是零上还是零下；
（3）用刻度尺测量物体长度时，刻度尺要与被测长度平行，刻度线要紧贴被测物体；
（4）从支点到力的作用线的距离叫力臂。
【详解】
A、图中电流表使用的是0～3A量程，分度值为0.1A，根据指针位置可知电流表的示数为1.6A，故A正确；
B、温度计的液面在“0”以上，示数为3℃，故B错；
C、用刻度尺测量物体长度时，刻度尺要与被测长度平行，不能歪斜，故C错；
D、从支点到力的作用线的距离叫力臂；杠杆在水平位置时，只有当竖直向下施加拉力时，拉力的力臂才为l，图中斜着拉，其力臂小于l，故D错。
故选：A。
掌握电流表、温度计、刻度尺的使用和读数方法，以及力臂的概念是解答此题的关键。
3、B
【解析】
物体的动能大小与质量和速度有关，在质量不变时，速度越大其动能越大，物体势能的大小与质量和高度有关，在质量不变时，高度越小，重力势能越小，流星加速下落时，质量不变，速度增大，高度减小，故动能不断增加，重力势能不断减小，因下落过程与空气摩擦，机械能转化为内能，故机械能减小，答案选B．
4、B
【解析】
A．道路两旁的隔音板是在传播过程中减弱噪声的，故A错误；
B．“B超”即超声诊断仪，“B超”检查身体是超声波在医学中的应用，故B正确；
C．真空不能传声，太空中宇航员对话需借助无线电设备，故C错误；
D．能从不同乐器中分辨出小提琴的声音主要是因为音色不同，故D错误．
此类题目是考查多个知识点的综合题目，要结合相关物理知识点进行分析解答．
5、D
【解析】
A、飞机是通过电磁波与地面进行联系的，故A错误；
B、飞机的机翼上表面空气流速大，下表面空气流速小。由于流体压强与流速有关，流速越大的地方压强越小，流速越小的地方压强越大，所以飞机机翼上表面受到向下的压强小，下表面受到向上的压强大，于是产生了一个向上的压强差，正是这个向上的压强差为飞机提供了向上的升力，升力的施力物体是空气，故B错误；
C、飞机的锂电池充电时将电能转化为化学能，故C错误；
D、飞机表面使用的碳纤维强度大，承载能力大，由m＝ρV可知，密度小可减小飞机的质量，故D正确。
6、A
【解析】
平静的湖面相当于平面镜，“云在水中飘”属于平面镜成像，是由光的反射形成的，故A正确．
7、D
【解析】
A．厨房内炒菜用的锅，应选用熔点较高的材料制成，故A错误；
B．用筷子夹食物时，动力臂小于阻力臂，属于费力杠杆，故B错误；
C．炒菜是通过热传递的方式改变物体内能的，故C错误；
D．炸食物时，能炸成金黄色是因为油的沸点高，故D正确．
8、A
【解析】
A. 核式结构模型中，原子核位于原子的中心，电子在原子核的四周，且高速绕原子核旋转，故A正确；
B. 原子核中的质子带正电，中子不带电，所以原子核整体带正电，故B错误；
C. 电子在原子核周围高速旋转，故C错误；
D. 原子核位于原子的中心，占有原子的绝大部分质量，但体积非常小，所以原子中非常的空旷，故D错误；
故选A．
9、C
【解析】
根据题中“下列现象属于光的反射现象的是”可知，本题考查对光的反射现象的认识。光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，像平面镜成像、看到不发光的物体等都属于光的反射现象。根据光的反射的概念，结合生活中的光现象进行分析判断。
【详解】
A、小孔成像是光在同一均匀介质中沿直线传播形成的。故A不符合题意。
B、利用激光给隧道准直是光的直线传播的应用，故B不符合题意。
C、能看到不发光的物体，是不发光的物体反射的光进入了人的眼睛，属于光的反射。故C符合题意。
D、池底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了，属于光的折射现象，故D不符合题意。
10、B
【解析】
A．平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30cm﹣20cm=10cm，故本选项错误；
B．图乙中，物距u=15cm，像距v=30cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；
C．由凸透镜成像规律可知，当u＞2f时，成倒立缩小的实像，应用于照相机．故本选项错误；
D．因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故本选项错误．
二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
A．发电机是根据电磁感应的原理制成的，故A错误；
B．奥斯特实验中，给导线通电能使小磁针发生偏转，说明通电导线周围存在磁场，故B正确；
C．光是一种电磁波，电磁波可以在真空中传播，它在真空中的传播速度为3×108m/s=3×105km/s，故C正确；
D．电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，故D正确．
12、BD
【解析】已知灯泡的额定电压和额定功率，由P=UI可得，灯泡正常发光电流：I额=P额/U额=1.25W/2.5V=0.5A，故A错误；
由题知，滑动变阻器允许通过的最大电流为1A，电流表量程为“0～0.6A”，串联电路中电流处处相等，所以电路中的最大电流Imax=0.5A，此时灯泡正常发光；由欧姆定律知，此时滑动变阻器接入电路的电阻最小，最小为：R滑min=U滑/Imax=U−U额/Imax=4.5V−2.5V/0.5A=4Ω；灯泡的电阻：RL=U额/I额=2.5V/0.5A=5Ω，当电压表示数最大为3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时灯泡两端的电压：UL′=U-U滑max=4.5V-3V=1.5V，电路中的最小电流：Imin =UL′/RL=1.5V/5Ω=0.3A，所以电路中电流变化的范围是0.3A～0.5A，故D正确；
滑动变阻器接入电路中的最大阻值：R滑max =U滑max/Imin=3V/0.3A=10Ω，所以滑动变阻器阻值变化的范围是4Ω～10Ω，故B正确；
电源电压为4.5V，灯泡额定电压为2.5V，灯泡两端最大电压为2.5V，此时滑动变阻器两端电压最小为：4.5V-2.5V=2V；则电压表示数变化范围是：2V～3V，故C错误，故选BD。
13、ACD
【解析】
A.3000r/kW•h表示的是电路中每消耗1kW•h的电能，转盘转3000圈，且这段时间内电能表转盘转了300转，则这个电饭锅煮饭12min消耗的电能： ，故正确；
D.电饭锅的实际功率： ，故正确；
B.由题知只让电饭锅单独工作，若电饭锅在额定电压下煮饭，则通过电能表的电流： ，不会达到10A，故错误；
C.家中同时工作的用电器总功率不能超过 ，故正确。
三、填空题（本大题共5小题，共10分）
14、电磁波 光纤通信
【解析】
广播、电视、移动通信、卫星都是用电磁波传递信息的；光纤通信利用激光来传递信息．
【详解】
手机是用电磁波来传递信息的；光纤通信利用的是频率比较高的激光来传递信息的，通信用的激光一般在特殊的管道---光导纤维里传播，光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到了远方．
15、500 25 增加
【解析】
用F1的力直接将物体提高做的功为有用功，W有=400J．用F2通过滑轮组提升物体做的功为总功，滑轮组机械效率为η=80%，根据η=得F2做功为W总===500J；物体B的重力为G=100N，根据η=得，动滑轮重力G动===25N；增加物体的重力，有用功增加，但动滑轮重力不变，额外功不变，所以有用功在总功中占的比例就会增加，即机械效率增加．
16、a；2.7×101
【解析】
试题分析：A.b两球的密度分别为：ρa=ma/Va=81g/10cm1=2.7g/cm1，ρb=mb/Vb=50g/25cm1=2g/cm1，因ρa＞ρb，所以，实心球是a，这种金属的密度是2.7g/cm1=2.7×101kg/m1．
考点：空心、混合物质的密度计算
17、3变小变大
【解析】
本题考查的是浮力产生的原因及平衡力相关知识；酒精的密度比水的密度小，而排开水的体积不变，根据阿基米德原理判断受浮力大小变化，进而判断合力大小变化．
【详解】
物体在液体中所受浮力等于液体对物体上下表面的压力差，分析物体受力情况，根据平衡力知识可求出绳子的拉力F浮＝F下-F上＝10N-7N＝3N；酒精的密度比水的密度小,浸没时排开水的体积和排开酒精的体积相等,由F浮＝ρV排g可知,金属块受浮力变小,因为F示＝G−F浮，金属块重力不变，所以受到重力和浮力的合力将变大．
18、2 4 6
【解析】
当金属块刚好一半浸入水中时，金属球受到的浮力：
F浮 ＝G−F示 ＝10N−8N ＝2N，
当金属球全部浸入水中时，受到的浮力：
F′浮 ＝2F浮 ＝2×2N ＝4N，
此时弹簧测力计的示数：
F′示 ＝G−F′浮 ＝10N−4N ＝6N.
四、计算题（本大题共3小题，共29分）
19、（1）0.5A；（2）6Ω；（3）270J．
【解析】
根据P=UI可得I=P/U=3W/6V=0.5A；若把标着“6V 3W” 的灯泡接在9V的电源上，则应该串联一个电阻分压，电阻分配电压U’=3V，串联电路电流相等，则电阻大小R=U’/I=3V/0.5A=6Ω；接上合适的电阻后，整个电路在1min所消耗的电能W=UIt=9V×0.5A×60s=270J．
20、（1）3000Pa（2）20W
【解析】
（1）由G=mg知道，其重力是：G=mg=3kg×10N/kg=30N，
该款机器人平放在水平地面上对水平地面的压力是：F=G=30N
由 知道，对水平地面的压强是： =3000Pa
（2）由 知道，水平推力做功的功率是：
21、（1）12Ω； (2)12V；（3）14.4W
【解析】
(1)由P＝可得，灯泡的电阻：RL＝＝12Ω；
（2）当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，小灯泡L与R1串联，灯泡刚好正常发光，此时电路中的电流I＝＝0.5A,滑动变阻器两端的电压＝6V,所以电源电压U＝6V+6V＝12V;
(3)当S、S1和S2都闭合,滑动变阻器的滑片滑到a端时,灯泡与电阻R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，电源电压远大于灯泡正常发光时的电压灯泡会被烧毁，则电路中只剩R2此时电路的总功率是P＝＝14.4W
点睛：（1）知道灯泡的额定电压和额定功率，根据P＝求出灯泡的电阻；（2）当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，小灯泡L与R1串联，灯泡刚好正常发光，可求出此时电路中的电流，进而求出滑动变阻器两端的电,即可求出电源电压(2)当S、S1和S2都闭合,滑动变阻器的滑片滑到a端时,灯泡与电阻R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，电源电压远大于灯泡正常发光时的电压灯泡会被烧毁，则电路中只剩R2此时电路的总功率
五、作图题（本大题共2小题，共4分）
22、
【解析】
由入射角为60°，可得反射角也为60°，在法线右侧画出反射光线，反射角等于入射角为60°，如图所示：
23、
【解析】
电路能改变电磁铁磁性的强弱，对于确定的电磁铁，铁芯和匝数一定，只能改变电流的大小，在电路在改变电流的大小的器材是滑动变阻器，电路中接入滑动变阻器；电路接通后能使小磁针静止在图示位置。由此推断电磁铁的左端是N极，右端是S极，根据安培定则，电流应该是电磁铁的左端流入，右端流出，电源的左端是正极，右端是负极，故设计如下图：
六、实验探究题（本大题共3小题，共15分）
24、匀速 左 60 3.0 A 在其它条件相同时，斜面的倾斜程度越大，斜面的机械效率越高（或大）；或在其它条件相同时，斜面的机械效率与斜面的倾斜程度有关 控制变量法 斜面的粗糙程度、木板的长度、拉木块速度、木板的面积等
【解析】
（1）[1][2]拉力克服斜面的摩擦力做功，只有物体做匀速直线运动时，根据二力平衡的知识，受到的摩擦力才等于弹簧测力计拉力的大小；斜面的倾角靠长木板下面的木块左右移动来改变，木块向左移动倾角变大，木块向右移动倾角变小．
（2）[3]第①次实验斜面的机械效率为：
；
[4]第二次实验中总功为：
W总=FS=2.5N×1.2m=3.0J．
（3）[5]对比实验①、②数据，控制的是斜面的倾斜程度（斜面倾角），改变的是物体的重力，因此是研究斜面机械效率与物体重力的关系，验证的是猜想A；
[6]对比实验②、③数据，结合控制变量法实验的一般结论形式，可以得出的结论是在其它条件相同时，斜面的倾斜程度越大，斜面的机械效率越高（或大）．
（4）[7]毫无疑问这是控制变量法思想的典型运用．
（5）[8]影响斜面机械效率的因素很多，例如斜面粗糙程度、木板的长度、拉木块速度、木板的面积等．
25、电流表有示数 电压表有示数 电流表有示数 “A、B” 电压 8.9
【解析】
（1）①B.若灯短路，则电路中电流为零，电流表示数应为零；C.若灯被短接，则与其并联的电压表示数应为零；D.若滑动变阻器断路，则电路中电流为零，电流表示数应为零．
②灯的实际功率过小，所以推断为滑动变阻器接线柱同时接了下端，导致滑动变阻器滑片不起作用、电阻过最大，所以灯泡功率过小，看不出发光．
（2）因灯泡电压2.5V，正常发光时电阻约10Ω，则电路中电流约I===0.25A，所以电流表和电压表均使用小量程．按照图1电路图所示，从电源正极开始，逐个顺次连接各元件，电压表与灯泡并联．如图：
（3）①要使小灯泡正常发光，则应将小灯泡电压（即电压表示数）调为2.5V，操作时手移动滑动变阻器滑片，同时眼睛看着电压表，直到电压表示数显示2.5V时，停止移动滑片．此时灯泡正常发光．
②电压表、电流表使用的是小量程，电压表分度值为0.1V，电流表分度值为0.02A，所以由图中电压表、电流表示数得：U=2.5V、I=0.28A，则灯正常工作时的电阻为R===8.9Ω．
26、用笔在白纸上标注玻璃板的位置 茶色 暗 使结论具有普遍性 等效替代法 便于探究像与物到平面镜的距离关系
【解析】
(1)将一块薄玻璃板竖直立在铺有白纸的水平桌面上，并用笔用笔在白纸上标注玻璃板的位置，以便比较像与物的位置关系。
（4）①无色玻璃透光性太强，容易受到玻璃另一侧物体的干扰。茶色玻璃透光性较差，成像主观感觉比无色玻璃好得多，因此选用茶色玻璃板；点燃蜡烛，烛焰在明亮的环境中，烛焰和明亮环境对比度较小，成像不太清晰；烛焰在黑暗环境中，烛焰和黑暗环境的对比度大，成像更清晰；
③一次实验不具备代表性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律，避免实验现象的偶然性。
④用蜡烛B代替蜡烛A和蜡烛A的像进行比较，采用的是等效替代法；
⑤若将玻璃板和蜡烛下面的白纸换成方格纸进行实验，这种做法的优点是便于探究像与物到平面镜的距离关系。
型号
T2721
质量
3kg
底面积
100cm2
最大速度
0.4m/s
实验次数
斜面倾角θ
物块重量G/N
斜面高度h/m
沿斜面拉力F/N
斜面长S/m
有用功W有/J
总 功W总/J
斜面的机械效率
1
30°
5.0
0.6
4.2
1.2
3.0
5.0
2
30°
3.0
0.6
2.5
1.2
1.8
60%
3
45°
3.0
0.8
2.8
1.2
2.4
3.4
71%
