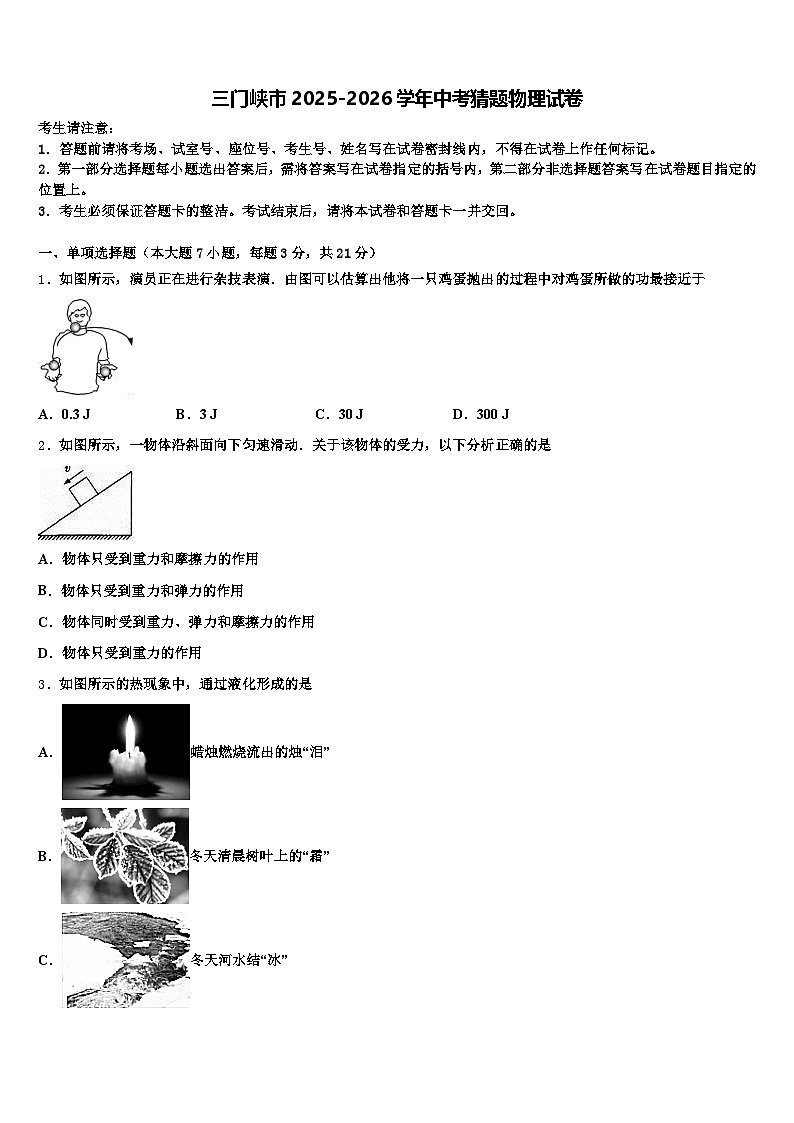

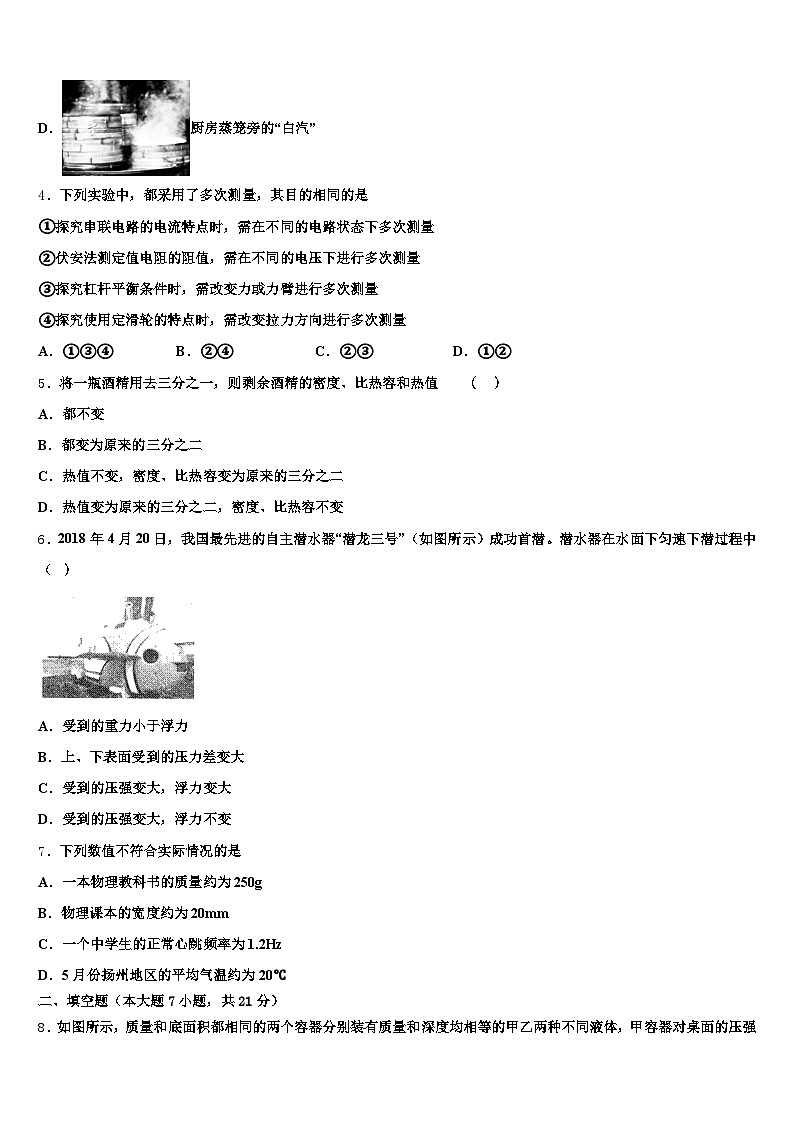

三门峡市2025-2026学年中考猜题物理试卷（含答案解析）

这是一份三门峡市2025-2026学年中考猜题物理试卷（含答案解析），共19页。试卷主要包含了考生必须保证答题卡的整洁，下列数值不符合实际情况的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，演员正在进行杂技表演．由图可以估算出他将一只鸡蛋抛出的过程中对鸡蛋所做的功最接近于
A．0.3 JB．3 JC．30 JD．300 J
2．如图所示，一物体沿斜面向下匀速滑动．关于该物体的受力，以下分析正确的是
A．物体只受到重力和摩擦力的作用
B．物体只受到重力和弹力的作用
C．物体同时受到重力、弹力和摩擦力的作用
D．物体只受到重力的作用
3．如图所示的热现象中，通过液化形成的是
A．蜡烛燃烧流出的烛“泪”
B．冬天清晨树叶上的“霜”
C．冬天河水结“冰”
D．厨房蒸笼旁的“白汽”
4．下列实验中，都采用了多次测量，其目的相同的是
①探究串联电路的电流特点时，需在不同的电路状态下多次测量
②伏安法测定值电阻的阻值，需在不同的电压下进行多次测量
③探究杠杆平衡条件时，需改变力或力臂进行多次测量
④探究使用定滑轮的特点时，需改变拉力方向进行多次测量
A．①③④B．②④C．②③D．①②
5．将一瓶酒精用去三分之一，则剩余酒精的密度、比热容和热值 （ ）
A．都不变
B．都变为原来的三分之二
C．热值不变，密度、比热容变为原来的三分之二
D．热值变为原来的三分之二，密度、比热容不变
6．2018年4月20日，我国最先进的自主潜水器“潜龙三号”（如图所示）成功首潜。潜水器在水面下匀速下潜过程中（ ）
A．受到的重力小于浮力
B．上、下表面受到的压力差变大
C．受到的压强变大，浮力变大
D．受到的压强变大，浮力不变
7．下列数值不符合实际情况的是
A．一本物理教科书的质量约为250g
B．物理课本的宽度约为20mm
C．一个中学生的正常心跳频率为1.2Hz
D．5月份扬州地区的平均气温约为20℃
二、填空题（本大题7小题，共21分）
8．如图所示，质量和底面积都相同的两个容器分别装有质量和深度均相等的甲乙两种不同液体，甲容器对桌面的压强______乙容器对桌面的压强；甲容器底部所受液体的压力_______乙容器底部所受液体的压力．（均选填“大于”、“小于”或“等于”）
9．身高1.75m的小明站在竖直放置的平面镜前1.5m处，他在镜中的像距他________m.如果他向镜面移近0.5m，他的像高________（选填“大于”、“等于”或“小于”）1.75m．
10．中新网5月20日转发了一组照片，向人们展示了一只灰鹅独特的飞行技艺．如图所示就是这只灰鹅在突遇强风时，身体猛然转过180°，而头部却保持正常姿态的情形．使用这种“超级扭曲”的方式能使翅膀下方空气流速_______(填“大于”或“小于”) 上方空气流速，从而使灰鹅受到一个向 _______的作用力，能迅速降低飞行高度，使飞行更安全.
11．一节新干电池的电压为_____伏，家庭电路中测量所用电能的仪表是____表；远距离输电要采用____（选填“高压”或“低压”）输电的方法以减少损耗。
12．某导体两端的电压为 9 伏时，10 秒内通过导体横截面的电荷量为 3 库，通过该导体的电流为________安，这段时间内电流做功为 ________焦，该导体两端电压改变为 6 伏时，其电阻为________欧．
13．一个质量为0.06kg的鸡蛋悬浮在一杯盐水中不动时，它受到的浮力是_____N．当向杯中缓慢加清水时，鸡蛋将_____（选填“上浮”“悬浮”或“下沉”）．
14．如图所示，物体重180N，小明用100N的拉力(方向不变)将物体匀速提升2m，用了10s，则此过程中有用功为________J，拉力的功率为_________w，滑轮组的机械效率为_________。
三、作图题（共7分）
15．如图所示一个重力为5N、质量分布均匀的铁圆环被静止悬挂，画出其受重力的示意图．
16．如图所示，曲杆AOBC自重不计，O为支点．要使曲杆在图示位置平衡，请作出施加在C点、且与OB平行的力F的力臂示意图．
17．在图中画出静止在地面上的物体所受支持力的示意图．
（______）
四、实验题（本大题共5小题，共20分）
18．请阅读下面一段短文后，认真思考并回答有关问题．如图所示，小明和小刚用细棉线连接了两个可乐饮料的纸杯制成了一个“土电话”.
他们用“土电话”能实现10m间的通话，这表明_____________________. 相距同样远，讲话者以相同的响度讲话，如果改用细金属丝连接“土电话”，则听到的声音的响度就_________(选填“大”、“小”)些.如果用“土电话”时，另一个同学捏住棉线的某一部分，则听的一方几乎就听不到声音了，这是由于______________.如果在用土电话时，线没有拉直而处于松驰状态，则听的一方通过棉线_______（选填“能”或“不能”）听到对方的讲话声.
19．王宇为了测量家中常用色拉油的密度，特取适量样品带到学校实验室进行测量．
（1）如图甲所示是小明调节天平的情景，他的错误是____________________________________．
（2）调节平衡后，用天平测出样品和烧杯的总质鼠为92g，然后把烧杯中的一部分色拉油倒人量筒中，测出体积如图乙所示；用天平测出剩余色拉油和烧杯的质量如图丙所示，质量为__________g，则小明所带色拉油的密度为__________kg/m1．
20．在初中物理的学习中，我们曾用斜面做过多次探究实验，如图所示，甲是利用斜面“探究阻力对物体运动的影响”；乙是“测定斜面的机械效率”． （忽略空气阻力）
（1）在甲实验探究中， “让小车从斜面的同一高度自由下滑”的操作步骤，这样操作的目的都是为了使小车_______________．
（2）在甲的三次实验中，若小球克服毛巾的摩擦力做的功为W1，小球克服木板的摩擦力做的功为W2，则W1________W2（选填“大于”、“等于”或“小于”）．
（3）小宇通过上面的探究学习，思考了一个问题：当自己荡秋千运动到右侧最高点时，如果自己受到的力全部消失，自己将会处于怎样的运动状态呢？她做出了以下猜想，你认为其中准确的是_______．（图中的黑点表示小红同学）
（4）如下表所示是小宇测定斜面机械效率实验的记录数据，表中①处的数据为______，分析表中数据，写出实验结论_____________．
（5）请计算出当斜面较陡时，斜面的摩擦力大小为____________N．
21．小明和小红在探究“电压一定时，电流跟电阻的关系”时，设计的电路图如图甲所示．
（1）根据甲图所示的电路图用笔画线代替导线将乙图中的实物连接完整．
（__________）
（2）小明连接好电路，闭合开关，发现电流表无示数，移动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是___________（选填序号）．
①电流表坏了 ②变阻器短路 ③电阻处断路 ④电阻短路
（3）排除电路故障，闭合开关进行实验，多次改变R的阻值，调节变阻器的滑片，保持电压表示数不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______________A．
（4）分析表中数据，可以初步得到结论为：________________________________．
（5）（拓展）:实验结束后，老师提出只给一个电压表、一个已知阻值的电阻R0、待测电阻Rx、两个开关S和S1、电源和导线若干，要求他们测出电阻Rx的阻值．
请你将实验设计方案补充完整．
①______，用电压表测出待测电阻Rx两端的电压为Ux；
②______，用电压表测出电源的电压U；
表达式Rx＝___________________（用测量量和已知量表示）．
22．现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________．（要求连线不得交叉）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：______________．上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数．为完成整个实验，应该选取哪种规格的滑动变阻器______________．
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A．
五、计算题（本大题共2小题，共13分）
23．如图所示，质量为7×103kg的直﹣18改进型直升机降落在我国首艘国产航母甲板上，它的轮胎与甲板的总接触面积为0.7m1．该航母满载时排水量为70000t，在海水中吃水深度为11m。（ρ海水=1×103kg/m3，g=10N/kg）。求：
（1）直升机停放在甲板上时，对甲板的压强？
（1）该航母满载时，受到的浮力？
（3）该航母满载时，舰体最低处受到海水的压强？
24．科技小组的同学设计了如图甲所示的恒温箱温控电路，它包括控制电路和受控电路两部分，用于获得高于室温、且温度在一定范围内变化的“恒温”．其中控制电路电源电压为36 V，R为可变电阻，Rt为热敏电阻（置于恒温箱内），热敏电阻阻值随温度变化的关系如图乙所示，继电器线圈电阻R0为50 Ω．已知当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路的电流减小到0.036 A时，衔铁会被释放．加热器的规格是“220 V 1000 W”，恒温箱内部空间大小是2 m3，空气的密度是1.30 kg/m3，比热容是103 J/（kg·℃）．
（1）如图甲所示状态，通过加热器的电流多大？
（2） 加热器产生的热量有80 %转化为恒温箱内空气的内能，若使恒温箱内空气温度从25℃升高到65℃，加热器需正常工作多长时间？
（3） 若要使恒温箱内可获得上限为100℃的“恒温”，当可变电阻R调节到多大？
（4）如果需要将恒温箱内的下限温度设为50℃的“恒温”，则应将可变电阻R调节为多大？
六、综合能力题（本大题共3小题，共18分）
25．超声波加湿器通电工作时,雾化片产生每秒170万次的高频率振动,将水抛离水面雾化成大量1μm∼5μm的超微粒子(水雾)，吹散到空气中使空气湿润，改变空气的湿度。
图甲所示是某型号超声波加湿器，下表为其部分技术参数，其中额定加湿量是指加湿器正常工作1h雾化水的体积；循环风量是指加湿器正常工作1h通过风扇的空气体积；加湿效率是指实际加湿量与实际输入功率的比值。
(1)加湿器正常工作时的电流为___A，加满水后最多能加湿___h.在没有其他用电器接入电路的情况下，加湿器工作30min，标有“3000imp/kW⋅h”的电能表指示灯闪烁了720次。此过程中加湿器消耗的电能为___J，实际加湿量至少为___L/h.加湿器正常工作时，每小时通过风扇的空气质量为___kg.(空气密度ρ=1.29kg/m3,g取10N/kg)加满水时，加湿器对水平地面的压强为多少______
26．阅读短文，回答问题．
2019年1月3日，嫦娥四号探测器(图甲)搭载着“玉兔二号”月球车(图乙)成功降落月球南极，全人类首次实现月球背面软着陆．探测器着陆后进行了月球车和探测器“两器分离”，分离后在“鹊桥”中继星支持下顺利完成互拍并传回地球．
月球车设计的相关参数如下表：
月球车能源为太阳能，能够耐受月球表面真空、强辐射、极限温度等极端环境．由于月夜温度极低，电子设备无法正常工作，所以它将进入休眠状态，休眠期间由同位素温差发电保温，等到月昼来临，它将自主唤醒，进入工作状态．根据上述信息，请判断以下说法中正确的是_____．
A．月球车可以使用汽油机来驱动
B．月球车在月球上惯性将减小
C．月球车的零件应该用热胀冷缩较明显的材料制成
D．接近月面时，探测器需要悬停寻找最佳降落地点，悬停时它受到的是平衡力月球车以太阳能为能源，这是_____(选填“常规”或“新”)能源．若太阳光照射到太阳能电池板上的辐射功率为1.5kW．电池产生的电压为48V，并对车上的电动机提供5A的电流．则太阳能电池将太阳能转化电能的效率是_____．探测器接近月面时，在反推发动机和缓冲机构的保护下安全着陆预选区．为使探测器顺利软着陆，从月球表面观察到发动机点火后产生的高压气流应向_____(选填“上方”、“下方”或“水平方向”)喷出．在地球上重6N的物体在月球上重1N，则“玉兔二号”月球车对水平月面的压强为_____Pa．假如月球车在行进过程中受到的阻力是自重的0.2倍，月球车水平匀速直线前进30m，牵引力做的功为_____J．(g取10N/kg)
27．小雯设计了一个测量物体重力的“托盘秤”，如图是原理示意图，其中的托盘用来放置被测物体，OBA是可绕O点转动的杠杆，R1是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻，V为显示重力大小的仪表（实质是一个量程为0﹣3V的电压表）．已知OB：OA＝1：2，R0＝100Ω，电源电压恒为3V（忽略托盘、杠杆及压杆的重力）
（1）托盘上没放物体时，压力传感器R1的电阻值是_____Ω。当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R1上的电压是多少_____？第（2）题中被测物体的重力是多少_____？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
两个鸡蛋的重力大约为1N，则一个鸡蛋的重力约为0.5N，由图可知大约能抛的高度为h=0.6m，则做的功大约为W=Gh=0.5N×0.6m=0.3J．
2、C
【解析】
对物体受力分析可知，物体一定受重力和支持力的作用，由于两力不在同一直线上，因此二力不可能使物体处于平衡状态；由于物体沿斜面向下运动，则物体受沿斜面向上的摩擦力作用；故物体受到重力、支持力及摩擦力的作用．根据弹力的定义可知，拉力、压力、支持力、推力都属于弹力，因此物体受重力、弹力和摩擦力的作用，故C符合题意．
3、D
【解析】
A．“烛泪”是蜡烛由固态变为液态形成的，是熔化现象，故A不符合题意；
B．“霜”是空气中水蒸气遇冷凝华形成的，故B不符合题意；
C．冰的形成属于凝固现象，故C不符合题意；
D．“白气”是空气中水蒸气遇冷液化形成的，故D符合题意．
4、A
【解析】
试题分析：物理实验中，多次测量的目的有两个，一是寻找普遍规律，排除偶然性，二是把多个测量结果求平均值以减小误差．①③④属于前者，②属于后者．
考点：实验探究方法
5、A
【解析】
密度、比热、燃料的热值都是物质的一种特性，它们的大小与物体的质量和体积均无关系．酒精用去三分之一后，质量减少，体积减小，但物质的种类没有变化，所以密度、比热和热值都不变，故选A．
6、D
【解析】分析：物体受到浮力的原因是物体上、下表面受到液体的压力差作用，浮力的大小与液体密度和物体排开液体的体积有关，因此判断浮力的大小，关键判断液体密度和物体排开液体的体积发生怎样的变化。潜水器受到的压强大小与液体的密度和潜水器所处的深度有关，因此判断压强的大小，关键是判断液体密度和潜水器所处深度的变化。
解答：潜水器在水面下匀速下潜，此时水的密度不变，潜水器浸没在水中，其排开水的体积不变，但是在水中的深度逐渐增深。根据公式和公式可知，潜水器受到的压强增大，浮力不变，即上、下表面受到的压力差不变。故选项A、B、C均错误，D正确。
故选：D。
【点睛】本题考查了对液体压强和浮力的判断。判断时要了解影响液体压强和浮力大小的因素，并判断影响因素中哪些是定量，哪些是变量。
7、B
【解析】
一本物理教科书的质量大约在250g左右，与一个大苹果的质量相差不多，故A符合实际；
物理课本的宽度大约在20cm左右，与伸开手掌时，大拇指到中指的距离接近，故B不符合实际；
一个中学生的正常心跳约为75次/分，即跳动一次的时间是1s左右，故频率接近1Hz，故C符合实际
5月份扬州地区气温舒适，平均气温约为20℃，故D符合实际。
二、填空题（本大题7小题，共21分）
8、等于；大于
【解析】
试题分析：（1）容器对桌面的压力等于容器和容器内液体的重力之和，根据压强公式p=分析两容器对桌面的压强．
（2）根据质量和体积的关系，并利用密度公式比较液体密度的大小，然后根据公式p=ρgh分析液体对容器底部压强的大小关系．再利用p=可判断出二者的压力关系．
解：（1）两容器质量相等，则重力相等，两容器内液体质量相等，则重力相等，容器对桌面的压力等于容器和容器内液体的重力之和，故甲容器对桌面的压力等于乙容器对桌面的压力，又知两容器底面积相等，根据压强公式p=，甲容器对桌面的压强等于乙容器对桌面的压强；
（1）因为两容器内液体的质量相同，并且V甲＜V乙，所以，由ρ=可知，ρ甲＞ρ乙；
两容器中的液体深度h相同，ρ甲＞ρ乙，根据公式p=ρgh可得，p甲＞p乙．
两容器底面积相等，所以，由p=可知，甲容器底部所受液体的压力大于乙容器底部所受液体的压力．
故答案为等于；大于．
9、3；等于
【解析】
因为平面镜成的像到镜的距离与物到镜的距离相等，小刚离镜1.5m，他的像离镜也应是1.5m，所以像离小刚3m；
又因为不论物离镜远还是近，像与物大小都相同，小刚身高1.75m，像高也是1.75m．
故答案为3；等于．
10、大于 下
【解析】
利用流体压强与流速的关系解答．
如图显示的就是这只灰鹅在突遇强风时，身体猛然转过180°，而头部却保持正常姿态的情形．使用这种“超级扭曲”的方式能使翅膀下方空气流速大于上方空气流速，由于流速越大，压强越小，所以使灰鹅受到一个向下的作用力，能迅速降低飞行高度，使飞行更安全．
点睛：重点是流体压强与流速关系的应用，牢记流速大的地方压强小的规律，中考中也是常出现的题目类型，要能用此特点解释生活中的相关现象．
11、1.5 电能 高压
【解析】
一节新干电池的电压是1.5V；
家庭电路中测量消耗电能的仪表是电能表；
根据P＝UI可知，在输电功率一定时，电压越高，电流越小；输电线的电阻一定，由Q＝I2Rt可知，在通电时间一定时，电流越小，产生的电热越少，输送过程中能量损失越小，所以从发电站到用电区采用高压输电的方法以减少损耗。
12、0.3A 27J 30Ω
【解析】
10s内通过该导体的电流是： ，由欧姆定律知道，导体的电阻是：，这段时间内电流做的功是：W=UIt=UQ=9V×3C=27J；电阻是导体的属性，导体的电阻与材料、长度以及横截面积有关，与导体两端电压以及通过的电流无关，所以，当导体两端电压改变为6伏时，其电阻仍为30Ω．
13、0.6N ； 下沉
【解析】
（1）鸡蛋重：
G=mg=0.06kg×10N/kg=0.6N，
∵鸡蛋悬浮，
∴F浮=G=0.6N．
（2）鸡蛋悬浮在盐水中，是因为鸡蛋受到的重力和浮力相等，若向杯中加入清水，使盐水的密度减小，而鸡蛋的体积（排开盐水的体积不变），由阿基米德原理知道鸡蛋受到的浮力变小，又因为鸡蛋重不变，所以此时鸡蛋受到的浮力小于鸡蛋重，鸡蛋将下沉；
14、360 40 90％
【解析】
根据题意知道，克服重力做的是有用功，所以，滑轮组提升重物时所做的有用功是：W有 =Gh=180N×2m=360J；由图知道，有2段绳子拉着物体，即s=2h=2×2m=4m，所以，拉力所做的总功是：W总=Fs=100N×4m=400J，拉力所做的总功的功率是： =40W，滑轮组的机械效率是： =90%
三、作图题（共7分）
15、略
【解析】
重力的方向竖直向下，作用点在重心，如图的圆环，重心在圆心处，据此作图，并在箭头处标上重力的符号，如图：
16、
【解析】
反向延长力F的作用线，过支点O点作力F作用线的垂线L即为F的力臂，如下图所示：
17、
【解析】
支持了的作用点物体上，方向竖直向上，过力的作用点，沿力的方向画一条箭头的线段，并用F表示，如图
四、实验题（本大题共5小题，共20分）
18、固体能传声 大 手指阻碍了声音的传播 不能
【解析】
（1）一切固体、液体、气体都可以成为传播声音的介质，固体传声效果最好，用细棉线连接纸杯制成的土电话，土电话属于固体，他们用土电话能实现10m间的通话，说明固体能传声；
（2）相距距离一样，讲话响度一样，但改用金属丝连接的土电话听到的声音就比较大，说明金属丝比棉线的传声效果好；
（3）声音是由于物体的振动产生的，捏住棉线的某一部分，振动停止，发声也就停止，则听的一方几乎就听不到声音了，这是由于手指阻碍了声音的传播．
（4）线没有没有拉直而处于松弛状态，棉线无法传递振动，则听得一方通过棉线就不能听到对方讲话．
19、游码没有拨到零刻度线上 55.2 0.92×101
【解析】
（1）在使用天平时，首先应调节天平平衡，在调节螺母前应将游码调至左端零刻线处，但是图中情景没有；
（2）样品和烧杯的总质量m总=92g，天平测出剩余色拉油和烧杯的质量m剩=50g+5g+0.2g=55.2g，所以量筒中色拉油质量m=92g-55.2g=16.8g，如图乙所示，倒出色拉油的体积V=40cm1，色拉油密度ρ==0.92g/cm1=0.92×101kg/m1．
20、到达水平面初速度相同 等于 A 其它条件相同时，斜面越陡机械效率越高 81% 1.1
【解析】
（1）为了使小车到达下面底端时的速度相同，让小车从斜面上同一高度滑下；
（2）在本实验中，小球的动能都用来克服摩擦力做功了，由于小球质量和速度相同，所以三次的动能相同，做的功也相同，所以小球克服毛巾的摩擦力做的功等于小球克服木板的摩擦力做的功，即W1=W2；
（3）图中当荡秋千运动到右侧最高点时是瞬间静止的，此时如果受到的力全部消失，根据牛顿第一定律可知，物体将保持静止状态不变，故A符合题意；
（4）最陡时机械效率为η=≈81%；由实验可看出其它条件相同时，斜面越陡，需要的拉力越大，机械效率越高；
（5）当斜面较陡时，额外功W额=W总-W有=3.6J-2.5J=1.1J，斜面的摩擦力大小f==1.1N．
21、 ③ 0.12 电压一定时，电流与电阻成反比 闭合开关S、断开S1 闭合开关S、S1
【解析】
（1）电压表和电阻并联，滑动变阻器一上一下连接，如图所示：
（2）①电流表坏了，电压表示数也会为零，故②错误；
②滑动变阻器短路，电流表示数不会为零，故②错误；
③电阻处接触不良，电流表的示数为零且电压表示数等于电源电压，故③正确；
④电阻短路，电流表示数不为零，且电压表示数为零，故④错误；
（3）图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；
（4）由表中实验数据可知，在电压一定的情况下，电流与电阻阻值的乘积是定值，即电流与电阻成反比，由此可得：在电压一定时，电流与电阻成反比；
（5）闭合开关S、断开S1，电压表测出待测电阻Rx两端的电压为Ux，
闭合开关S、S1，用电压表测出电源的电压U，
电路中的电流I=，
Rx＝．
22、 电压一定时，导体中的电流与电阻成反比 A 2 A
【解析】
（1）将电压表与电阻并联，滑动变阻器与电阻串联，已接了下面一个接线柱，可再接上面任意一个接线柱，如上图所示；（2）分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2V，由此得出结论：电压一定时，导体中的电流与电阻成反比；（3）将5Ω的电阻更换为10Ω的电阻接入电路后，定值电阻两端的电压增大，要使电压表的示数不变，应减小电路中的电流，增大滑动变阻器接入电路中的电阻即滑片向A移动，直到电压的示数达到2V为止；（4）由图丙知，电路的最小电流I=0.1A，此时滑动变阻器接入电路的阻值最大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U﹣UR=6V﹣2V=4V，由I=U/R可得，滑动变阻器接入电路的阻值：R滑=U滑/I=4V/0.1A=40Ω，则选用变阻器的规格为“50Ω 1.0A”．
五、计算题（本大题共2小题，共13分）
23、（1）1×105Pa；（1）7×108N；（3）1.1×105Pa。
【解析】
（1）直升机的重力：G=mg=7×103kg×10N/kg=7×104N；
因为在水平面上，所以压力等于重力，即F=G=7×104N，
直升机停放在甲板上时对甲板的压强：p==1×105Pa；
（1）该航母满载时排水量：m排=70000t=7×107kg，
航母满载时受到的浮力：F浮=G排=m排g=7×107kg×10N/kg=7×108N；
（3）满载时该航母最低处受到海水的压强：p=ρ海gh=1.0×103kg/m3×10N/kg×11m=1.1×105Pa。
答：（1）直升机停放在甲板上时，对甲板的压强为1×105Pa；
（1）该航母满载时，受到的浮力为7×108N；
（3）该航母满载时，舰体最低处受到海水的压强为1.1×105Pa。
24、（1）4.55A（2）130s（3）450Ω（4）150Ω
【解析】
(1)由图甲所示电路可以知道，工作电路是通路，加热器处于加热状态。受控电路电源电压为220V，加热器的规格“220V 1000W”，此时加热器在额定电压下工作，其电流为：
(2) 恒温箱内空气温度从25℃升高到65℃需要吸收的热量为：
设加热器需正常工作时间为t，则放出的热量为W=Pt（其中P=1000W），
根据已知列方程如下：80%×Pt=1.04×105J，计算得t=130s；
(3) 若要使恒温箱内可获得上限为100℃的“恒温”，欲使电流达到0.04A的最高衔接电流，控制电路的电阻应该为，读图乙可知100℃时热敏电阻的阻值为400Ω，所以可变电阻R此时调节为：900Ω－400Ω－50Ω=450Ω；
(4) 当获得最高温度为50℃时，欲使电流达到0.036A的最低释放电流，控制电路的电阻应该为，读图乙可知50℃时热敏电阻的阻值为800Ω，所以可变电阻R此时调节为：1000Ω－800Ω－50Ω=150Ω；
六、综合能力题（本大题共3小题，共18分）
25、2A 2 4.8 2580
【解析】
（1）根据得，加湿器正常工作时的电流为：
；
加满水后最多能加湿的时间为：
；
（2）加湿器工作30min，标有“3000imp/kW⋅h”的电能表指示灯闪烁了720次。此过程中加湿器消耗的电能为：
；
实际加温功率为；
，
加湿效率是指实际加湿量与实际输入功率的比值，实际加湿量至少为：
；
（3）循环风量为2000m3/h，即1h空气流量为2000m3，根据得，每小时通过风扇的空气质量为：
；
（4）根据得，圆满20L水的质量为：
，
加湿器的总重，即对地面的压力为：
，
加满水时，加湿器对水平地面的压强为：
。
26、D 新 16% 下方 3750 1350
【解析】
（1）A．由于月球表面不存在空气，而汽油机需要吸入空气助燃，故A错误；
B．惯性与质量有关，在月球上质量不变，惯性不变，故B错误；
C．月球表面温差巨大，热胀冷缩明显的材料容易使月球车形变，损坏仪器，故C错误；
D．悬停即处于静止状态，此时受到月球对月球车的吸引力和燃料的反冲力，这两个力大小相等，方向相反，是一对平衡力，故D正确；
（2）太阳能与传统能源相比是新能源，太阳能电池的输出功率为P总=UI=48V×5A=240W，P入=1.5kW=1500W，则效率η=×100%=×100%=16%；
（3）探测器在月球着陆时靠发动机点火向下喷气，由于力的作用是相互的，探测器会受到一个向上的推力，从而实现软着陆，所以，从月球表面观察到发动机点火后产生的高压气流应向下方喷出；
（4）月球车在地球上受到的重力G=mg=135kg×10N/kg=1350N；根据在地球上6N的物体放到月球上重1N可知，月球车在月球表面受到的重力：G′=×G=×1350N=225N，月球车在月球表面上的压力F=G′=225N，所以，压强p===3750Pa；阻力f=0.2G′=0.2×225N=45N，由于月球车水平匀速直线前进，受平衡力的作用，则F牵=f=45N，则牵引力做的功W=F牵s=45N×30m=1350J。
27、300 1V 500N
【解析】
（1）由表格可知，当压力为0时，压力传感器的电阻为300；
（2）电压表量程为0～3V，分度值为0.1V，则示数U0＝2V；由串联电路的电压规律可得压力传感器R1上的电压：U1＝U﹣U0＝3V﹣2V＝1V；
（3）由串联电路电流的特点可得通过电路的电流I1=I0==0.02A；
R1==50Ω； 查表得：F=250N；由杠杆的平衡可得：GlOB=FlOA，G==500N。
斜面倾斜程度
木块所受重力G/N
斜面高度h/m
沿面拉力F/N
斜面长L/m
有用功
W有用/J
总功
W总/J
机械效率η
较缓
5
0.2
2.1
1
1
2.1
48%
较陡
5
0.5
3.6
1
2.5
3.6
69%
最陡
5
0.7
4.3
1
3.5
4.3
①
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
型号
×××
额定加湿量
10L/h
额定电压
220V
额定输入功率
440W
水箱容量
20L
循环风量
2000m3/h
加湿效率
1.0×10-2L/(h⋅W)
轮子与地面接触的总面积
5.0×10-4m2
净重
90kg
−−−
设计质量m/kg
135
独立驱动的车轮个数n/个
6
长a/m
1.5
每个轮子与水平月面的接触面积S/cm2
100
宽b/m
1
月面的行驶速度v/(m·h-1)
200
高h/m
1.1
耐受温度范围
－180℃～150℃
压力F/N
0
50
100
150
200
250
300
电阻R1/Ω
300
250
200
150
100
50
0
