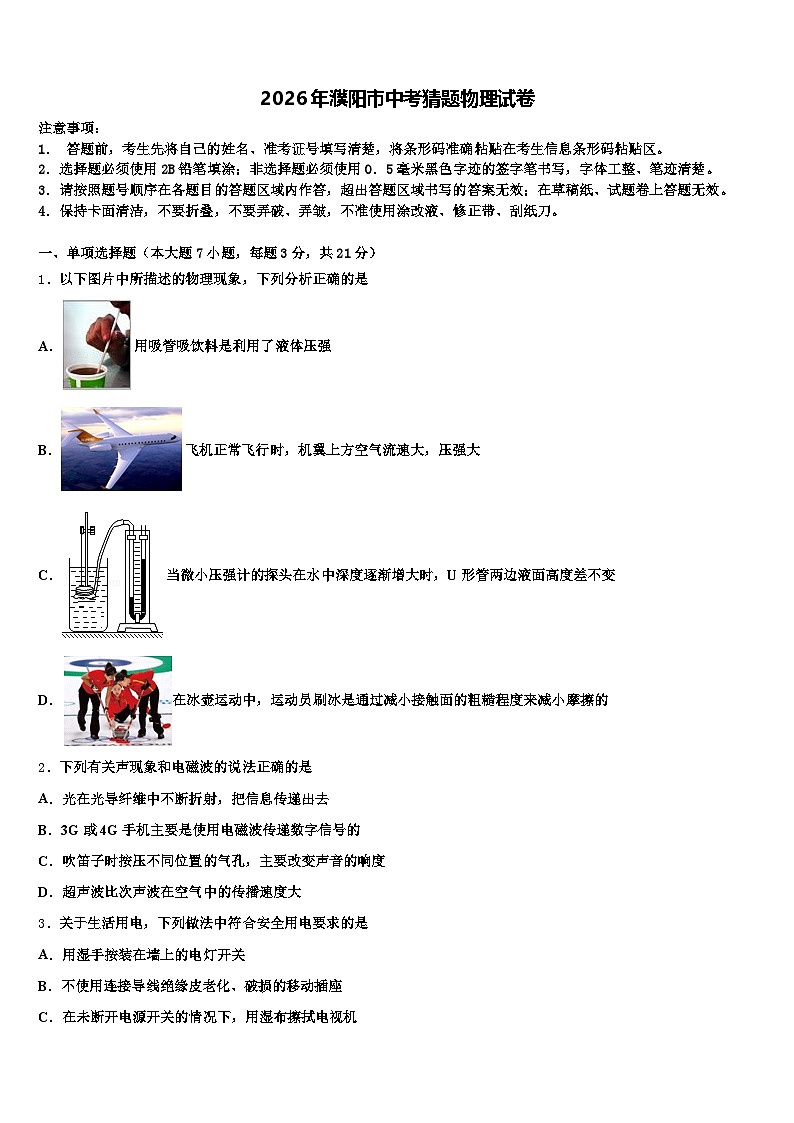

2026年濮阳市中考猜题物理试卷（含答案解析）

这是一份2026年濮阳市中考猜题物理试卷（含答案解析），共19页。试卷主要包含了如图所示电路，电源电压保持不变等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．以下图片中所描述的物理现象，下列分析正确的是
A．用吸管吸饮料是利用了液体压强
B．飞机正常飞行时，机翼上方空气流速大，压强大
C．当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高度差不变
D．在冰壶运动中，运动员刷冰是通过减小接触面的粗糙程度来减小摩擦的
2．下列有关声现象和电磁波的说法正确的是
A．光在光导纤维中不断折射，把信息传递出去
B．3G或4G手机主要是使用电磁波传递数字信号的
C．吹笛子时按压不同位置的气孔，主要改变声音的响度
D．超声波比次声波在空气中的传播速度大
3．关于生活用电，下列做法中符合安全用电要求的是
A．用湿手按装在墙上的电灯开关
B．不使用连接导线绝缘皮老化、破损的移动插座
C．在未断开电源开关的情况下，用湿布擦拭电视机

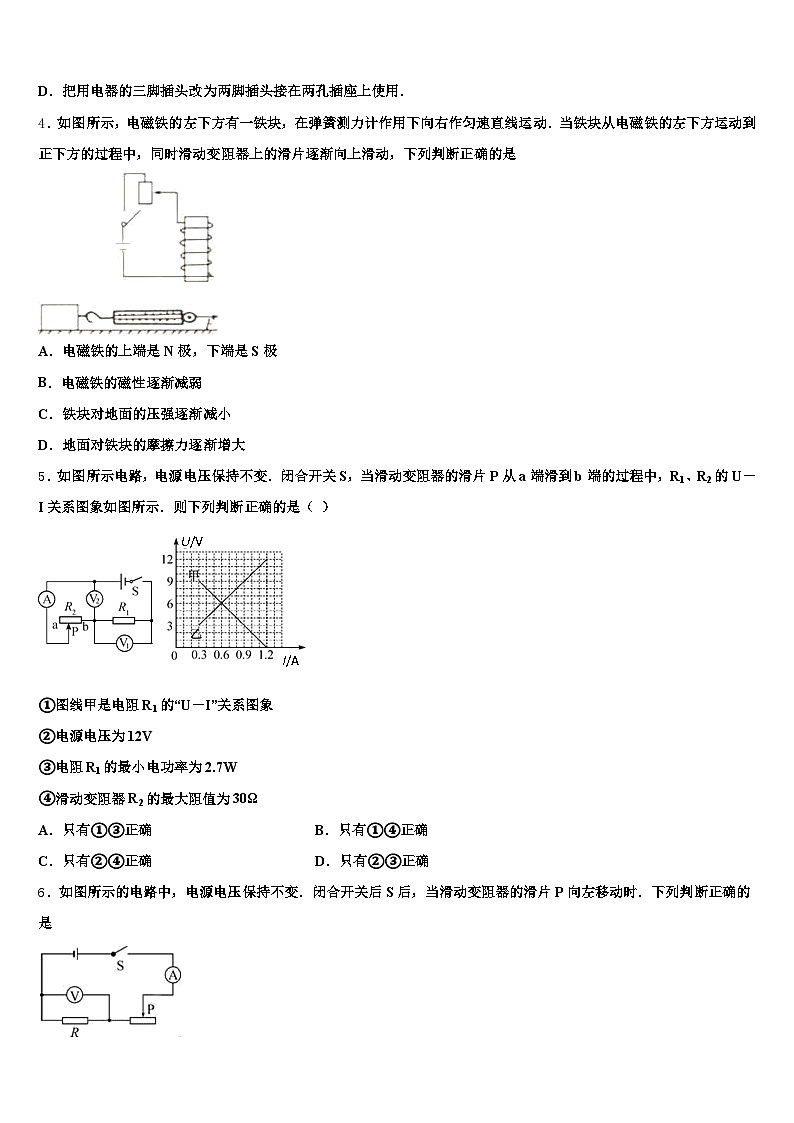

D．把用电器的三脚插头改为两脚插头接在两孔插座上使用．
4．如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方的过程中，同时滑动变阻器上的滑片逐渐向上滑动，下列判断正确的是
A．电磁铁的上端是N极，下端是S极
B．电磁铁的磁性逐渐减弱
C．铁块对地面的压强逐渐减小
D．地面对铁块的摩擦力逐渐增大
5．如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U－I关系图象如图所示．则下列判断正确的是（ ）
①图线甲是电阻R1的“U－I”关系图象
②电源电压为12V
③电阻R1的最小电功率为2.7W
④滑动变阻器R2的最大阻值为30Ω
A．只有①③正确B．只有①④正确
C．只有②④正确D．只有②③正确

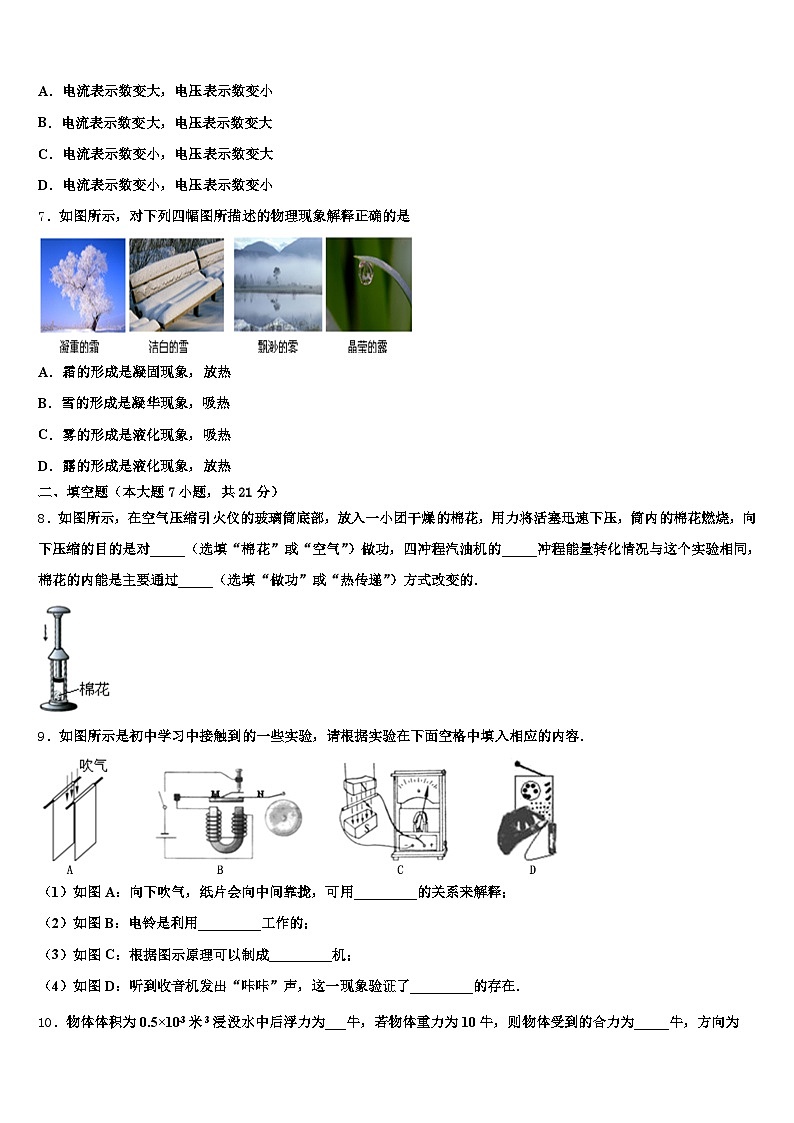

6．如图所示的电路中，电源电压保持不变．闭合开关后S后，当滑动变阻器的滑片P向左移动时．下列判断正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
7．如图所示，对下列四幅图所描述的物理现象解释正确的是
A．霜的形成是凝固现象，放热
B．雪的形成是凝华现象，吸热
C．雾的形成是液化现象，吸热
D．露的形成是液化现象，放热
二、填空题（本大题7小题，共21分）
8．如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，筒内的棉花燃烧，向下压缩的目的是对_____（选填“棉花”或“空气”）做功，四冲程汽油机的_____冲程能量转化情况与这个实验相同，棉花的内能是主要通过_____（选填“做功”或“热传递”）方式改变的．
9．如图所示是初中学习中接触到的一些实验，请根据实验在下面空格中填入相应的内容．
（1）如图A：向下吹气，纸片会向中间靠拢，可用_________的关系来解释；
（2）如图B：电铃是利用_________工作的；
（3）如图C：根据图示原理可以制成_________机；
（4）如图D：听到收音机发出“咔咔”声，这一现象验证了_________的存在．
10．物体体积为0.5×10﹣3米3浸没水中后浮力为___牛，若物体重力为10牛，则物体受到的合力为_____牛，方向为_____。
11．往保温瓶里灌开水的过程中，听声音就能判断壶里水位的高低，因为随着水位的不断升高，音调逐渐_____（填“升高”或“降低”）．
12．如果某一电动自行车电动机的额定功率为240W．正常工作时供电电流为5A，则电动机的额定工作电压为______V．若电动自行车以18km/h的速度匀速行驶了10min，则其通过的路程为______m。
13．如图所示为我市一些交通道路上使用的风光互补LED路灯外形图和电路原理图. 白天，风力发电机或太阳能电板给蓄电池充电，这时的蓄电池是构成电路的_______________（选填“电源”“用电器”或“开关”）；该电路中两只LED灯是并联的，灯上标有“24V 60W”字样. 则两个LED灯正常发光时，通过光控开关S的电流为_____________A；如果用这种路灯替换发光亮度相同的420W的传统路灯，那么550套风光互补路灯每天工作10小时可节约电能_______________J.
14．如图所示，把一凸透镜放在平面镜前，一束平行主光轴的光束通过凸透镜会聚F点后又射向平面镜。当用眼睛在平面镜前观察时，感觉光束恰好是从M点处射来的，则光束经过凸透镜的会聚点F到M点的距离是_____m，该凸透镜的焦距是_____m。
三、作图题（共7分）
15．图中O为玻璃砖的圆心，OA是入射光线，请在图中画出它透过玻璃砖折射光线大致路径．
（_______）
16．图中，一束光从水中斜射到水面．请画出反射光线并标出反射角的度数．
（______）
17．如图所示，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器只改变通过L2的电流．请在方框中画出电路图并连接实物图．
四、实验题（本大题共5小题，共20分）
18．在“探究杠杆的平衡条件”的实验中：
调节杠杆平衡时，应该使它在__________位置平衡．根据图示杠杆所处的位置如图（甲），应将杠杆左端平衡螺母向__________旋一些（填“右”或“左”）．挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆______，挂钩码位置所对应的刻度值就等于_______．杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码,杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：F1l1=F2l2，他这样得出的结论不合理，原因是：__________．如乙图所示，用弹簧测力计在C处竖直向上拉时测力计的示数应为______N（每个钩码重0.5N），当弹簧测力计逐渐向右倾斜时，使杠杆仍然在原位置平衡，则弹簧测力计的示数将____（选填“变大”、“变小”或“不变”），其原因是________．
19．江苏省六合县出产一种五彩缤纷的石头﹣雨花石（如图所示），童志现取一块形状不很规则的雨花石，利用天平和量筒来测定它的密度，具体操作如下：
（1）调节天平横梁平衡时，发现指针在分度盘标尺上的位置如图甲所示，此时应将平衡螺母向_____（选填”左”或“右”）调节；
（2）用调节好的天平测雨花石的质量，所用的砝码和游码的位置如图乙所示，可知雨花石的质量为_____g，用量筒测得雨花石的体积如图丙所示，由此可算得雨花石的密度为_____kg/m3。
20．如图是小明、小红两名同学分别探究“水的沸腾”的实验装置，他们所用的器材规格完全相同，同时将水加热16min．
（1）除了图中指示的器材,还需一个重要的测量仪器是____________．
（2）甲图中，中心有孔的纸板的主要作用是；_______________（写出一条即可）
（3）图乙是两名同学根据实验数据绘制的水温随时间变化的图象．
①由图象可知水的沸点是______℃
②请根据图象分析，小红从给水加热到水沸腾，所用时间较长的原因是_______________．
（4）由表格可知,本次实验应选用测温物质为_____________的温度计
21．在“探究感应电流产生条件”的实验中，蹄形磁铁放在水平实验台上，导体AB悬挂在磁体的磁场中，位置关系如图所示．
（1）闭合开关，让悬挂的导体AB沿由A向B方向运动，灵敏电流计指针_____（选填“会”或“不会”）发生偏转；
（2）闭合开关，若保持磁体不动，导体AB向右水平运动，灵敏电流计指针向左偏转；要使灵敏电流计的指针向右偏转，导体AB应向_____水平运动：
（3）闭合开关，若保持导体AB不动，可以将磁体_____（选填“上下”或“左右”）移动，灵敏电流计的指针会发生偏转．
22．在“测量物质的密度”实验中：
（1）用调好的天平测金属块质量，天平平衡时砝码及游码在标尺上的位置如图甲所示，金属块质量m为________g．
（2）用细线系住金属块放入装有20mL水的量筒内，水面如图乙所示，则金属块体积V为________cm3 ．
（3）计算出金属块密度ρ=________g/cm3 ．
五、计算题（本大题共2小题，共13分）
23．近几年环保低碳风劲吹，混合动力汽车已成为车展上的“常客”．混合动力汽车启动时，内燃机并不工作，动力电池通过驱动电机向车轮输送能量；当高速行驶或动力电池储存电能过低时，内燃机启动，既可以向车轮输送能量，也可以同时给动力电池充电．当混合动力汽车在平直公路上以72km/h匀速行驶10min后，其内燃机消耗了汽油1.2kg，假设汽油完全燃烧所释放能量的一半转化为牵引力做功和给动力电池充电，其中动力电池储存的电能增加了7.2×106J．试求：汽油完全燃烧所释放能量是多少焦耳？牵引力做功多少焦耳？牵引力的功率是多少？汽车受到的阻力是多大？（汽油的热值q=4.6×107J/kg）
24．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）．
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
六、综合能力题（本大题共3小题，共18分）
25．如图甲，物体重5 N，当拇指施加水平向右的压力F为20 N时，物体在竖直的墙上静止不动，此时墙受到的压力是________N，请在乙图中画出物体对墙壁的压力的示意图；此时物体受到的摩擦力是______N．当拇指压力F减小为10 N时，物体恰好沿墙匀速下滑，则物体此时受到的摩擦力是______N，请在丙图中画出该摩擦力的示意图________．
26．如图所示是小明在科技创新大赛中设计的一个火警报警装置的简易电路图．R为可变电阻，过压报警器检测到AB间电压高于警戒值时，会触发蜂鸣器报警．R t为热敏电阻，当R t阻值_____（选填“增大”、“减小”或“不变”）时，A、B之间电压升高，报警器响起．热敏电阻一般有两种：阻值随温度升高而增大的正温度系数热敏电和阻值随温度升高而减小的负温度系数热敏电阻．要做到低温时电铃不响，火警时产生高温，电铃响起，则 R t必须是_______（选填“正”或“负”）温度系数热敏电阻,为了提高它的灵敏度即在更低的温度报警器报警，应适当_______（选填“减小”或“增大”）可变电阻R的阻值．
27．动车快速、安全、舒适，广受出行乘客的喜欢，动车采用多种新材料、新工艺．
（1）如图甲，前挡风玻璃倾斜度较大，其目的是_______________．
（2）高速行驶时，为了防止外力导致挡风玻璃破碎飞溅，设计了挡风玻璃由两层钢化玻璃中间夹一层PVB胶片制成的结构，这样做的好处 _____________．
（3）为检验玻璃是否达到每m2面积能承受5×105 N撞击力的要求，科研小组设计如图乙电路．测试时，将样品平放在压力传感器上，闭合开关S，释放重物撞击，样品完好无损．传感器阻值RN随压力F变化图象如图丙，撞击力最大时玻璃与重物的接触面积为1×10-3 m2；电源电压为27 V，定值电阻R0 = 10Ω．（样品质量不计）
①由图可知，压力传感器的阻值随压力增大而_______________．
②测试时，电流表示数随时间的变化图象是__________，其理由是_____________________．
③电流最大时为0.9A,则每m2面积最大撞击力为__________N，这种玻璃________合格品．（是/不是）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
（1）用吸管吸饮料利用了大气压强；
（2）流体压强与流速的关系是：流体流速越快的地方其压强就越小；
（3）液体压强跟液体密度和液体的深度有关。在液体密度一定时，液体密度越大，液体压强越大；在液体深度一定时，液体密度越大，液体的压强越大；
（4）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦。
【详解】
A、用吸管吸饮料的原理是：先把吸管内的空气吸走，在外界大气压的作用下，汽水被压进吸管里，利用了大气压强，故A错误；
B、飞机正常飞行时，机翼上方的路程长，空气流速大，压强小，而下方的空气流速小、压强大，产生向上的升力。故B错误；
C、在液体密度一定时，液体密度越大，液体压强越大。当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高度差变大。故C错误；
D、在冰壶运动中，运动员刷冰是在压力一定时，通过减小接触面的粗糙程度来减小摩擦。故D正确。
故选：D。
本题考查大气压的综合应用、减小摩擦的方法、液体压强特点、流体压强和流速的关系，涉及到的知识点比较多，综合性非常强，但总体难度不大，掌握基础知识即可正确解题。
2、B
【解析】
A．光在光导纤维中发生的是全反射而没有折射，故A错误；
B．手机发送与接收信号，是通过电磁波传递的，故B正确；
C．吹笛子时按压不同位置的气孔，主要改变空气柱的长短，进而改变音调，故C错误；
D．速度只与传播介质有关，与频率无关，故D错误．
3、B
【解析】
A.不纯净的水容易导电，用湿手接已接电源的插座上的开关，容易发生触电事故，故A不符合安全用电要求．
B.电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故，故B符合安全用电要求．
C.湿布是导体，在未断开电源开关的情况下，用湿布擦拭电视机容易发生触电事故，故C不符合安全用电要求．
D.把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，没有接地保护，容易引发触电事故，故D不符合安全用电要求．
4、C
【解析】
A、由安培定则，右手弯曲的四指指向电流方向，大拇指方向就是N极，可以判断，电磁铁的下端是N极，上端是S极，故A错误；
B、由电路图知，滑片逐渐向上滑动，滑动变阻器接入电路的阻值变小，电路电流变大，通过电磁铁的电流逐渐增大，电磁铁的磁性逐渐增强，故B错误；
C、电磁铁磁性增强，当铁块逐渐运动到其下方时会受到的吸引力变大，使铁块对桌面的压力减小，在接触面积不变的情况下，压强减小，故C正确；
D、铁块因被电磁铁吸引而压力减小，在接触面粗糙程度不变的情况下，摩擦力也跟着减小，故D错误．
故选C．
右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上．
5、C
【解析】
滑动变阻器的滑片P从a端滑到b端的过程中，R1减小，总电阻减小，电流增大，所以R1两端电压增大，故R1的U-I图象是图乙， R2的U-I图象是图甲；滑片P在a点时阻值最大，电路中电流最小，电阻R1电功率最小，由U-I图象可知最小电流Imin=1．3A，R1两端电压U1=3V，R2两端电压U2=9V，所以电源电压U=U1+U2=3V+9V=12V；所以滑动变阻器的最大阻值为R2max=U2/Imin=9V/1．3A=31Ω；R1的最小电功率P1min=U1×Imin=3V×1．3A=1．9W；所以②④正确，故选C．
6、B
【解析】
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻器两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路的总电阻变小；根据可知，电路中的电流变大，即电流表的示数变大；根据U＝IR可知，定值电阻两端的电压变大，故B选项正确．
7、D
【解析】
A选项，霜的形成是凝华现象，此过程放热，故A错误。
B选项，雪的形成是凝华现象，此过程放热，故B错误。
C选项，雾的形成是液化现象，此过程放热，故C错误。
D选项，露的形成是液化现象，此过程放热，故D正确。
二、填空题（本大题7小题，共21分）
8、空气 压缩 热传递
【解析】
在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉花，用力将活塞迅速向下压，棉花燃烧起来，说明压缩筒内空气做功，使空气的内能增大，温度升高，压缩过程中，活塞的机械能转化为空气的内能，故该过程中，与内燃机的压缩冲程相同；棉花的温度达到着火点燃烧起来，说明内能增加了，是空气温度升高后通过热传递方式使棉花内能增加的。
9、流体压强与流速的关系 电流的磁效应 发电机 电磁波
【解析】
（1）实验A:向下吹气，纸片会向中间靠拢，这是因为纸片中间的流速大，压强小，两侧空气流速小，压强大的缘故，可用流体的压强和流速的关系来解释；
（2）电铃就是利用电流流过导体时，导体周围产生磁场，电铃是利用电流的磁效应制成的；
（3）图C是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流的现象，根据图示原理可以制成发电机；
（4）图D：移动电话是靠电磁波工作的，手机响，说明有电磁波存在，手机发出或接收的电磁波被电视机接收，故电视机会发出“咔咔”声．
10、55竖直向下
【解析】
利用阿基米德原理求出其浮力大小，浮力方向始终竖直向上；重力方向始终竖直向下，利用力的合成求解合力。
【详解】
因为浸没，则所受浮力大小为：，浮力方向竖直向上；物体在液体中只受浮力和重力作用，由于两个力在同一直线上，，则其合力为：，方向是竖直向下。
故答案为： (1). 5 (2). 5 (3). 竖直向下
本题考查物体所受浮力大小的计算以及所受合外力情况，要掌握：同一直线上力的合成方法：当两力在同一直线上，方向相反时，合力等于二力之差、方向与较大的力的方向相同。充分利用阿基米德原理求解是解题关键。
11、升高
【解析】
音调是由振动频率决定的，水越多，瓶内的空气柱越短，振动频率越高；因此随着水位的不断升高，音调逐渐升高．
点睛：物体振动频率决定音调的高低，而振动频率与物体本身有关，通常越短越小的物体振动的频率越高．
12、48 3000
【解析】
由P=UI可得，电动机的额定电压：；
电动车行驶速度为v=18km/h=5m/s，时间t=10min=600s，由可得，电动车行驶的路程：s=vt=5m/s×600s=3000m。
13、用电器 5 5.4×109
【解析】
对蓄电池充电时，蓄电池消耗了电能，此时蓄电池相当于电路中的用电器；
由表中数据知，两只LED灯正常发光时，总功率为：P=60W+60W=120W，额定电压：U=24V，由图可知，开关在干路上，通过光控开关S的电流为：I==5A；
500套风光互补路灯每天工作10小时可节约电能：ΔW=nΔPt=500×（420×10-3kW-60×10-3kW×2）×10h=1500kW•h=J。
14、0.6 0.2
【解析】
一束平行主光轴的光束通过凸透镜会聚F点后又射向平面镜，则凸透镜的焦点在平面镜前面，当用眼睛观察镜子时，感觉光束似乎是从M点处射来的，则焦点（镜前光线的会聚点）为物点，M为像点；而物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，如图所示：
光束会聚处F和M点的距离s=2×0.3m=0.6m；焦距是焦点到光心的距离，则凸透镜的焦距：f=0.5m-0.3m=0.2m。
三、作图题（共7分）
15、
【解析】
过入射点O作垂直于界面的虚线为发线，因此时光是从空气斜射入玻璃砖，折射角小于入射角，所以折射光线要偏向法线；折射光线在玻璃砖中继续传播到达半圆界面，又成为半圆界面的入射光线，因此时光是从圆心传播而来，所以该入射光线方向与半圆界面垂直，则其传播方向不变，所以最后射出去的折射光线在半圆界面不发生偏折。如图：
16、见解析
【解析】
解：图中法线已经画出，入射光线与界面的夹角为60°，则入射角等于90°﹣60°＝30°，故反射角也为30°，根据反射角等于入射角，在法线右侧的水中画出反射光线．如下图所示：
点睛：过入射点做出法线，然后利用光的反射规律做出对应的反射光线，并标明反射角的度数．
17、
【解析】
（1）L1和L2并联，开关控制整个电路，说明开关位于干路中；电流表测总电流，因此电流表串联在干路中；电压表测L1的电压，因此电压表并联在L1两端；滑动变阻器改变通过L2的电流，因此滑动变阻器与L2串联．（2）连接实物图时可以按先串后并的原则进行连接：从电源的一极开始出发，以次将开关和其中的一条支路连接完成后，再将另一条支路并联在相应的位置即可．
四、实验题（本大题共5小题，共20分）
18、水平 右 垂直 力臂 用实验来探究物理规律时，只有一次实验，实验结论具有偶然性 3 变大 动力臂变小
【解析】
(1)调节杠杆平衡时，应使杠杆在水平位置平衡；图中的杠杆左端低、右端高，说明此时杠杆的重心在支点左边，应将杠杆的重心向右移，所以应将平衡螺母向右调节，杠杆才能平衡；
(2)挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆垂直，挂钩码位置所对应的刻度值就等于力臂；
(3) 小明只做了一次实验就得出结论，是不合理的，我们用实验来探究物理规律时，只有一次实验，实验结论具有偶然性，不能作为规律应用；
(4)用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡，根据F1l1=F2l2得测力计的示数为：；弹簧测力计逐渐向右倾斜时，要使杠杆继续保持水平平衡，阻力和阻力臂不变，动力臂变小，动力变大，弹簧测力计示数变大．
19、左 52 2.6×103
【解析】
（1）天平使用之前先调平，调平的方法是：游码移到标尺的零刻线上，指针偏向分度盘右侧，所以要向左移动平衡螺母，直到指针指在分度盘的中央。
（2）天平平衡时，左盘物体的质量等于右盘砝码的质量和游码质量的和，由甲图可知雨花石的质量：m＝50g+2g＝52g，由图丙可知量筒的分度值1ml，雨花石的体积：V＝40ml﹣20ml＝20ml＝20cm3，雨花石的密度：。
20、秒表 减少热量损失； 99 小红小组的初温较低． 水银
【解析】
(1)在实验中，是研究水温与时间变化的实验，所以还需要用秒表记录时间，所以除了需要温度计外，还需秒表；
(2)甲图中，烧杯上覆盖的中心有孔的硬纸板的主要作用是减少热量损失；
(3) ①由图象可知，水沸腾时温度保持99不变，说明水的沸点为99．
②由图象知，小明水的初温为96℃；小红小组水的初温为93℃，所以小红小组的初温较低．
(4)在标准大气压下，沸水的温度是100℃，酒精的沸点是78℃，水银的沸点是357℃，水银的沸点高于沸水的温度，所以测沸水的温度要选水银温度计．
21、不会 左 左右
【解析】
牢记产生感应电流的条件，以及感应电流的方向和导体运动方向、磁场方向有关．
【详解】
（1）闭合开关，让悬挂的导体AB沿由A向B方向运动，由于不切割磁感线，所以电路中不会产生感应电流，灵敏电流计不会发生偏转；
（2）在磁感线方向一定时，感应电流的方向与导体切割磁感线的运动方向有关．所以若导体AB向右水平运动，灵敏电流计指针向左偏转；若导体AB向左水平运动，则灵敏电流计指针向右偏转；
（3）若保持导体AB不动，闭合电路中要产生感应电流，可以将磁体左右移动，AB仍切割磁感线，会产生感应电流．
22、27 10 2.7
【解析】
（1）甲图中天平游码标尺的分度值为0.2g，则金属块质量为砝码的20g加5g再加游码的2g，即m=27g．
（2）乙图中量筒分度值为2mL，则凹液面读数为10mL，所以金属块体积V=10mL-20mL=10mL=10cm1．
（1）计算出金属块密度ρ===2.7g/cm1．
五、计算题（本大题共2小题，共13分）
23、（1）5.52×107J（2）3.4×104W（3）
【解析】
试题分析：根据燃料燃烧放出热量公式Q=mq可计算汽油完全燃烧所释放能量．牵引力做功等于汽油完全燃烧所释放能量的一半减去动力电池储存的电能，根据功率公式可计算牵引力的功率．根据W=FS可计算汽车受到的阻力．
（1）Q=mq=1.2kg×4.6×107J/kg=5.52×107J
（2）W电=－7.2×106J=2.04×107J
10min=600s
3.4×104W
（3）汽车匀速直线运动，F阻=F牵引
V=72km/h=20m/s
F阻=F牵引
考点：热量的计算、功的计算、功率的计算
点评：解决本题的关键是对燃料燃烧放出热量公式，功率公式，做功公式的熟练掌握，并且会灵活应用．
24、（1）4A（2）1100Ω（3）800W
【解析】
（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，据P＝可知，什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率．
【详解】
（1）由题知，电饭锅正常工作时，在加热状态下功率P＝880W，由P＝UI可得总电流：I＝＝4A；（2）当S、S0闭合时，R1和R2并联，当S闭合、S0断开时，电路中只有R2，因并联电路总电阻小于支路电阻，因此当S闭合、S0断开时，电路总电阻较大；由P＝可知，此时电功率较小，为保温档；P保温＝44W，由P＝可得：R2＝＝1100Ω；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，则电能表转盘转200r消耗的电能：W＝kW•h＝kW•h，电饭锅此时的实际加热功率：P实＝＝0.8kW＝800W．
六、综合能力题（本大题共3小题，共18分）
25、20 5 5
【解析】
固体能大小不变的传递压力作用，压力F通过物体对墙有个F大小的压力作用，压力为20N，方向垂直墙面向右，故其示意图如图所示：
物体静止时，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．重力是5N，摩擦力是5N.物体匀速直线下滑时，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．重力是5N，摩擦力是5N. 方向竖直向上，故该摩擦力的示意图如图所示：
静止的物体和匀速直线运动的物体受到平衡力的作用．固体能大小不变的传递压力，物体受到20N的压力作用，墙也受到20N的压力作用．物体静止时，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．水平方向上受到压力F的作用和墙对物体的支持力的作用，压力和支持力是一对平衡力．物体匀速下滑时，进行匀速直线运动，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．水平方向上受到压力F的作用和墙对物体的支持力的作用，压力和支持力是一对平衡力．
26、减小 负 增大
【解析】
由图可知，R与Rt串联, 过压报警器检测到AB间电压,即检测R两端的电压，当Rt阻值减小时，分压减小，则R两端的电压升高，即A、B之间电压升高，报警器响起．
要做到低温时电铃不响，火警时产生高温，电铃响起，即高温时Rt阻值减小，分压减小，则Rt必须是负温度系数热敏电阻,
要使报警器在更低温度时报警,就是温度稍低时, Rt处阻值稍大,R分担的电压较大，所以要调大阻值．
27、减小阻力 外力使玻璃破碎时，碎片仍然粘在胶片上 减小 C 见解析 4×105 N 不是
【解析】
(1)是因为动车的整个车身设计采用的是空气动力学原理，前挡风玻璃是有一定的倾斜角度，这样可以减轻空气的阻力；
(2)这种玻璃受外力损坏时，玻璃碎片仍然粘在胶片上，而不会飞出给车上乘员造成二次伤害．
(3)①如图丙所示，当压力增大时，传感器的电阻值会变小；
②由图丙可知,当重物对传感器产生的压力在0−200N时,传感器的电阻不变,根据I=可知，此过程中电流表的示数不改变，当传感器受到的压力大于200N时，其阻值会逐渐减小，当被压至最低点是产生的压力最大，此时电路中的电阻最小，电流表的示数为最大，当压力传感器从最低点向上弹起时，其所受的压力会逐渐变小，电阻变大，电路中的电流也会变小．因此可知C图象符合题意；
③电流最大为I大=0.9A,电路中的总电阻：R串= ==30Ω，
压力传感器RN阻值：RN=R串−R0=30Ω−10Ω=20Ω，
由图丙可知，压力传感器受到的压力为400N
每m2面积最大撞击力：F==4×105N5×105N.因此不符合要求．
额定电压
220V
频率
50Hz
额定功率
加热
880W
保温
44W
