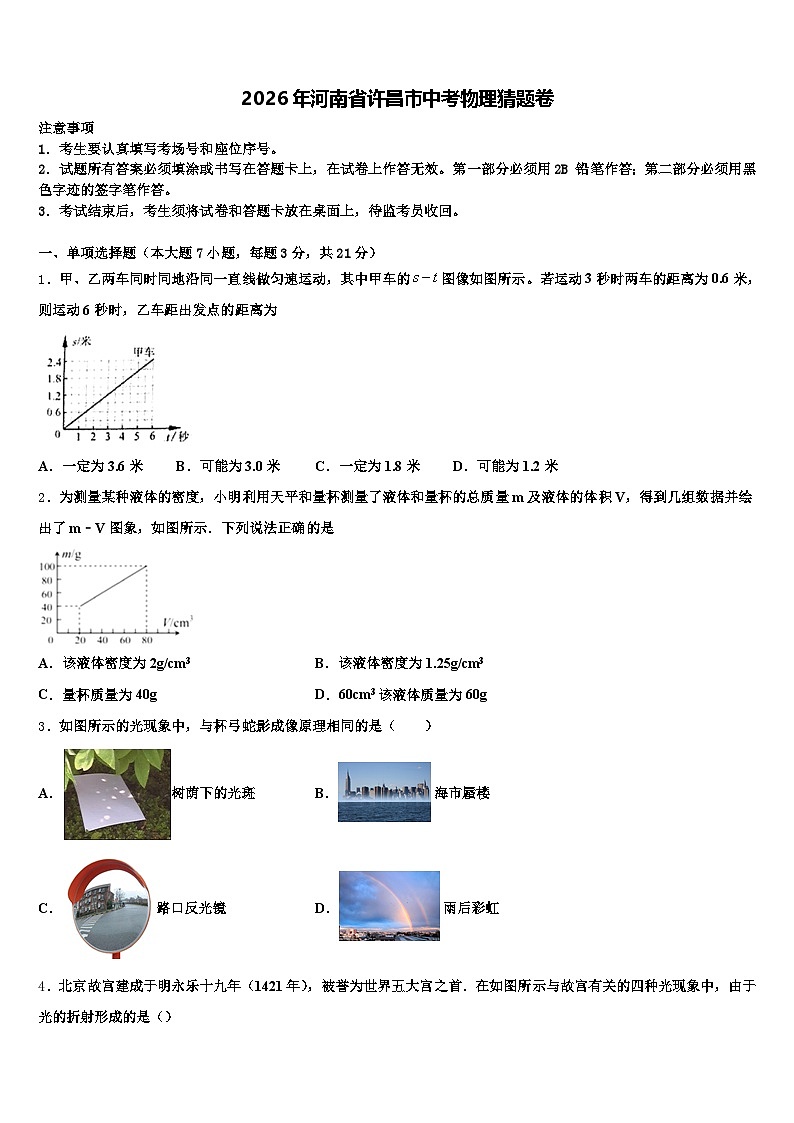

2026年河南省许昌市中考物理猜题卷（含答案解析）

这是一份2026年河南省许昌市中考物理猜题卷（含答案解析），共19页。试卷主要包含了考生要认真填写考场号和座位序号，北京故宫建成于明永乐十九年，下列说法正确的是，如图是正常家庭电路的一部分等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．甲、乙两车同时同地沿同一直线做匀速运动，其中甲车的图像如图所示。若运动3秒时两车的距离为0.6米，则运动6秒时，乙车距出发点的距离为
A．一定为3.6米B．可能为3.0米C．一定为1.8米D．可能为1.2米
2．为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到几组数据并绘出了m﹣V图象，如图所示．下列说法正确的是
A．该液体密度为2g/cm3B．该液体密度为1.25g/cm3
C．量杯质量为40gD．60cm3该液体质量为60g
3．如图所示的光现象中，与杯弓蛇影成像原理相同的是（ ）
A．树荫下的光斑B．海市蜃楼
C．路口反光镜D．雨后彩虹

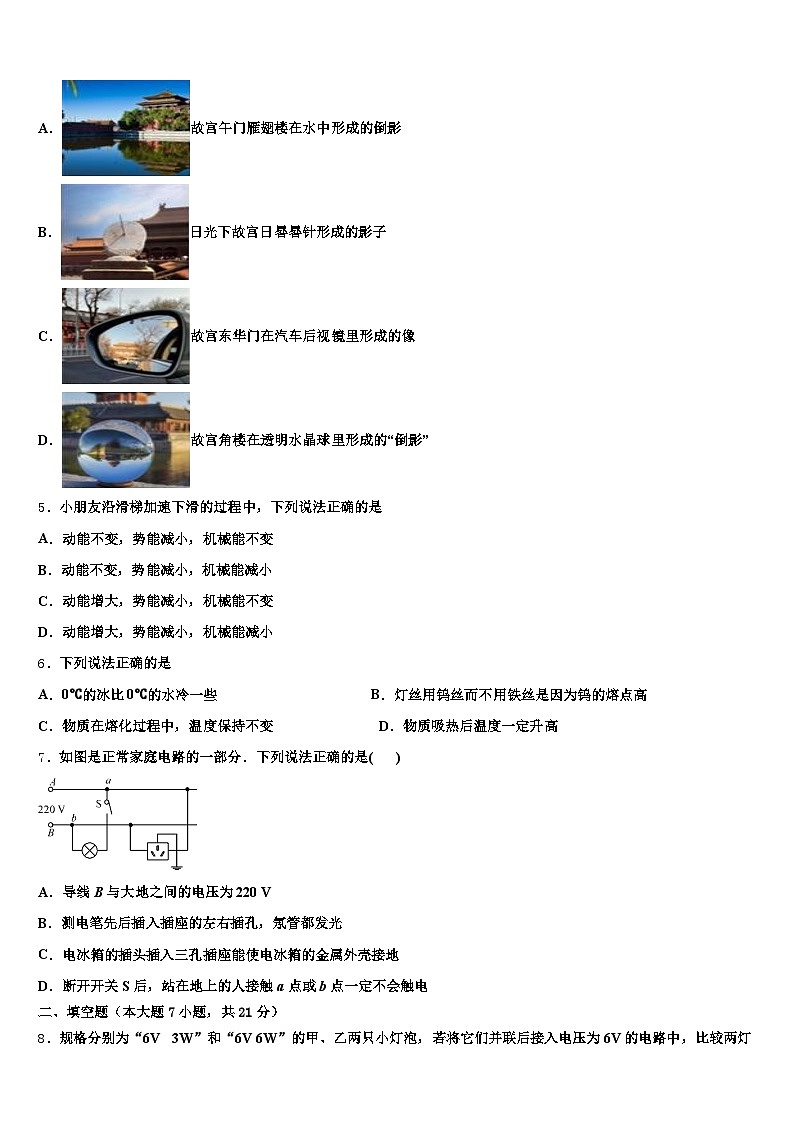

4．北京故宫建成于明永乐十九年（1421年），被誉为世界五大宫之首．在如图所示与故宫有关的四种光现象中，由于光的折射形成的是（）
A．故宫午门雁翅楼在水中形成的倒影
B．日光下故宫日晷晷针形成的影子
C．故宫东华门在汽车后视镜里形成的像
D．故宫角楼在透明水晶球里形成的“倒影”
5．小朋友沿滑梯加速下滑的过程中，下列说法正确的是
A．动能不变，势能减小，机械能不变
B．动能不变，势能减小，机械能减小
C．动能增大，势能减小，机械能不变
D．动能增大，势能减小，机械能减小
6．下列说法正确的是
A．0℃的冰比0℃的水冷一些 B．灯丝用钨丝而不用铁丝是因为钨的熔点高
C．物质在熔化过程中，温度保持不变 D．物质吸热后温度一定升高
7．如图是正常家庭电路的一部分．下列说法正确的是( )
A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
二、填空题（本大题7小题，共21分）

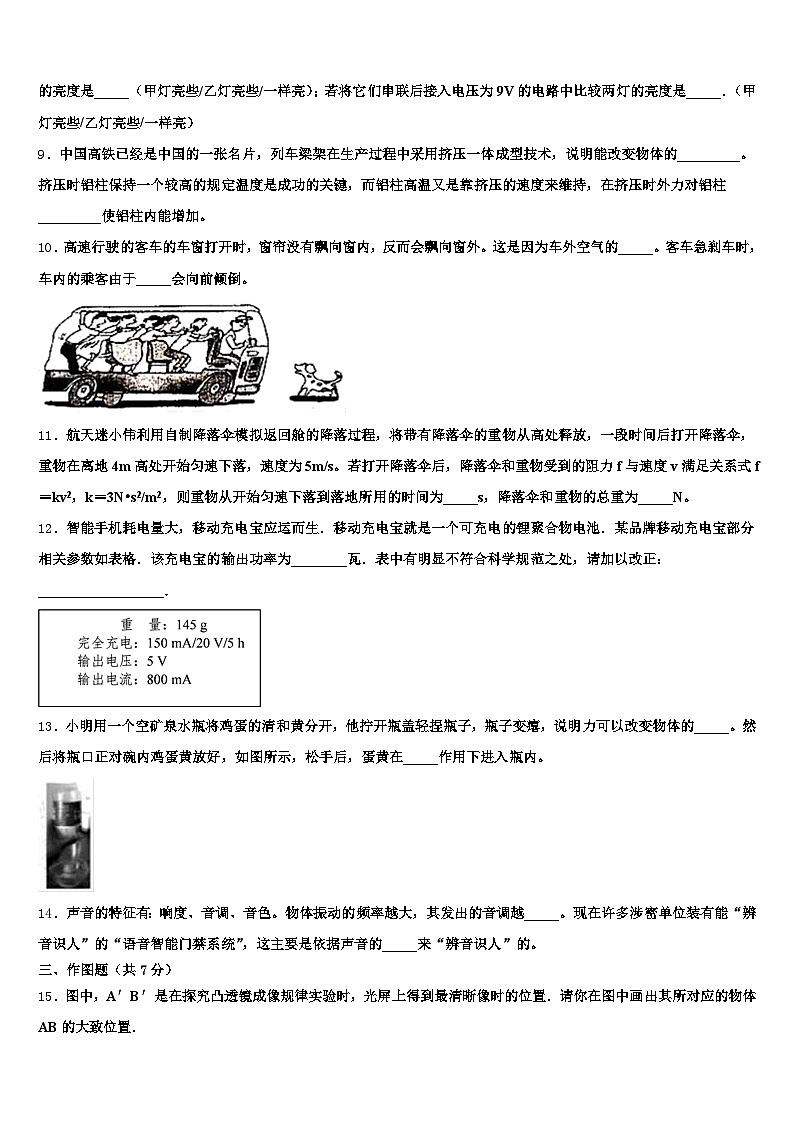

8．规格分别为“6V 3W”和“6V 6W”的甲、乙两只小灯泡，若将它们并联后接入电压为6V的电路中，比较两灯的亮度是_____（甲灯亮些/乙灯亮些/一样亮）；若将它们串联后接入电压为9V的电路中比较两灯的亮度是_____．（甲灯亮些/乙灯亮些/一样亮）
9．中国高铁已经是中国的一张名片，列车梁架在生产过程中采用挤压一体成型技术，说明能改变物体的_________。挤压时铝柱保持一个较高的规定温度是成功的关键，而铝柱高温又是靠挤压的速度来维持，在挤压时外力对铝柱_________使铝柱内能增加。
10．高速行驶的客车的车窗打开时，窗帘没有飘向窗内，反而会飘向窗外。这是因为车外空气的_____。客车急刹车时，车内的乘客由于_____会向前倾倒。
11．航天迷小伟利用自制降落伞模拟返回舱的降落过程，将带有降落伞的重物从高处释放，一段时间后打开降落伞，重物在离地4m高处开始匀速下落，速度为5m/s。若打开降落伞后，降落伞和重物受到的阻力f与速度v满足关系式f＝kv2，k＝3N•s2/m2，则重物从开始匀速下落到落地所用的时间为_____s，降落伞和重物的总重为_____N。
12．智能手机耗电量大，移动充电宝应运而生．移动充电宝就是一个可充电的锂聚合物电池．某品牌移动充电宝部分相关参数如表格．该充电宝的输出功率为________瓦．表中有明显不符合科学规范之处，请加以改正：__________________．
13．小明用一个空矿泉水瓶将鸡蛋的清和黄分开，他拧开瓶盖轻捏瓶子，瓶子变瘪，说明力可以改变物体的_____。然后将瓶口正对碗内鸡蛋黄放好，如图所示，松手后，蛋黄在_____作用下进入瓶内。
14．声音的特征有：响度、音调、音色。物体振动的频率越大，其发出的音调越_____。现在许多涉密单位装有能“辨音识人”的“语音智能门禁系统”，这主要是依据声音的_____来“辨音识人”的。
三、作图题（共7分）
15．图中，A′B′是在探究凸透镜成像规律实验时，光屏上得到最清晰像时的位置．请你在图中画出其所对应的物体AB的大致位置．
16．如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂。
17．如图所示，请画出人眼从平面镜中看到烛焰上一点S的像S'的光路图。
（______）
四、实验题（本大题共5小题，共20分）
18．在湛江港码头，小华看到工人利用斜面把货物推到车上，联想到上物理课时老师讲过的知识，小华想探究斜面的机械效率可能与哪些因素有关？小华提出了以下的猜想：
A．斜面的机械效率可能与物体的重力有关．
B．斜面的机械效率可能与斜面的倾斜程度有关．
小华同学为了证实自己的猜想是否正确，于是他用同一块木板组成如图所示的装置进行了实验探究，记录的实验数据如下表：
（1）在实验操作过程中，应沿斜面向上_____拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块向_____移动（填“左”或“右”）．
（2）根据表格中数据，第①次实验斜面的机械效率为_____%，第②次实验中总功为_____J．
（3）通过对比实验①、②数据，可验证小华的猜想_____（填写字母）；通过对比实验②、③数据，可以得出的探究结论是：_____．
（4）此实验主要用到的研究方法是_____．
（5）除了小华的猜想以外，请你猜想斜面的机械效率还可能与_____（写出一个）有关．
19．小明用天平和量筒测量一物块的密度。下面是测量时的一些主要步骤：
A．用调节好的天平测出量筒的质量为200g
B．向量筒中倒进一些水，测出这些水的体积是20cm3
C．将物块浸没在量筒中后，量筒中的水面如图甲所示
D．将物块放在调节好的天平左盘，平衡时所用砝码及游码位置如图乙所示请你把其中必要的操作，按正确的顺序排列出来：__________________________。
请在下面设计记录本次实验数据的表格，并把必要的测量数据及计算结果填入表中。
20．如图所示，用压强计“探究影响液体内部压强大小的因素”。
（1）比较乙、丙和丁图，可以得到：在同一深度，液体内部向各个方向的压强_____。
（2）在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，则可以观察到U形管两边液面的高度差将_____。（选填“变大”、“变小”或“不变”）
（3）若在步骤（2）时，图乙中U形管左右两侧水面的高度差h＝5cm，则橡皮管内气体的压强与大气压之差约为_____Pa．（ρ盐水＝1.2×103kg/m，ρ水＝1.0×103kg/m）
21．在“探究小灯泡的亮度与电功率的关系”的实验中，实验小组选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如图甲所示．
（1）如图甲所示是小明同学连接的部分电路，请你用笔画线代替导线，将图中的实物电路连接完整，要求滑动变阻器的滑片向右移动时，小灯泡变暗．
（______）
（2）电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是______．
（3）排出故障后，继续实验，调节滑片并把多次测量的电流和电压绘制成I-U图像，如图乙所示，根据图像可知，小灯泡正常发光时的电流为_______A，额定功率为_____W．
（4）请你为实验需要测量和计算的物理量及记录的现象，在方框内画出一个记录实验数据的表格．
（______）
22．如图甲所示，小明在两只相同的烧杯里装入初温和质量均相同的水和食用油，用规格相同的电加热器给它们加热，比较它们吸热的情况．
（1）在此实验中，由于水和食用油吸收热量的多少不便用仪器测量，可通过测量_____来反应吸收热量的多少．除了图甲中所示的器材外，还需要增加的器材是_____．
（2）经过思考，小明想到了比较不同物质吸热本领的两种方法：
①质量相同的不同物质，升高相同的温度，吸收热量多的，吸热能力_____；
②质量相同的不同物质，吸收相同的热量，温度变化小的，吸热能力_____．（以上两空均选填“强或弱”）在物理学中，用_____表示不同物质的这种性质的差别．
（3）由图乙可知，食用油的比热容与水的比热容相比较，_____的比热容大．
五、计算题（本大题共2小题，共13分）
23．天然气灶使用方便、经济环保.如图所示，在标准大气压下，天然气灶将一壶质量为2kg、温度为20℃的水加热至沸腾，消耗了0.04m3的天然气.已知天然气的热值q=3.5×107J/m3，水的比热容c水=4.2×103J/（kg•℃），求：
（1）水吸收的热量；
（2）0.04m3的天然气完全燃烧放出的热量；
（3）天然气灶的效率。
24．如图甲所示，用弹簧秤悬挂一物体，保持静止：当物体浸没在水中静止时弹簧测力计的示数如图乙所示，（g＝10N/kg）求：
物体浸没在水中受到的浮力F浮？物体的体积V？物体的密度ρ？
六、综合能力题（本大题共3小题，共18分）
25．如题1图所示电路，电源电压恒定．闭合开关，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，R1的I﹣U关系图象如图所示，求：
（1）R2的最大阻值；
（2）滑动变阻器的滑片位于中点时，V2的示数；
（3）在图2中画出滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象．
26．光电鼠标在电脑中应用非常广泛，其原理就是利用发光二极管照射移动表面（如图所示），并被反射回鼠标的光学感应器，用以记录移动动作，以此来捕捉移动位置的不同画面。当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像，并利用数字信号处理来比较各个影像，以决定移动的距离和方向。产生的结果会传回计算机，而屏幕上的光标会根据这些结果来移动，图中光学感应器、透镜、发光二极管等元件固定在鼠标内。
（1）当发光二极管的光照射在粗糙的鼠标垫上时会发生_____（填“镜面反射”或“漫反射”）。
（2）光学感应器上所成的像是_____（填“实像”或“虚像”）。
（3）当鼠标向前推移时，感光器件上的像相对于光学感应器在向_____移动。
（4）将鼠标离开鼠标垫一定高度后悬空向前移动时，电脑显示器上的光标并不移动，是因为_____。
27．小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用﹣﹣压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：
小明利用该压力传感器和电阻箱R'（最大电阻999.9Ω）及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．（假设U不受继电器电路影响）
根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图象；当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在_____（选填“A、B”或“C、D”）两端；小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R′的电阻应调节到多大______？要使该装置报警，汽车的最小重力为多少______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由图像可知，甲车运动3s时，运动的距离为1.2m，即v甲===0.4m/s，此时两车相距0.6m，则乙车运动的距离可能为1.2m-0.6m=0.6m，或1.2m+0.6m=1.8m，故乙车速度为v乙==0.2m/s，或v乙==0.6m/s；故运动6s时，乙车距离出发地的距离是s=0.2m/s×6s=1.2m，或s=0.6m/s×6s=3.6m。故ABC错误，D正确。
2、D
【解析】
AB.设量杯的质量为m杯，液体的密度为ρ，读图可知，当液体体积为V1＝20cm3时，液体和杯的总质量m总1＝m1+m杯＝40g可得： ①，当液体体积为V2＝80cm3时，液体和杯的总质量m总2＝m2+m杯＝100g，可得：ρ×80cm3+m杯＝100g②，①﹣②得：液体的密度：ρ＝1g/cm3，故AB错误；
C.把量杯质量为40g代入①得m杯＝20g，故错误；
D.当液体的体积V3＝60cm3时，液体质量： ，故正确．
3、C
【解析】
杯弓蛇影是挂在墙上的弓映在酒杯里，其实质是光的反射．A. 在浓密树阴下的地面上出现许多光斑是利用了光在同一均匀介质中沿直线传播的道理．故不符合题意；B. 海市蜃楼是光在沿直线方向传播时，在密度不均匀的空气层中，经过折射造成的结果，故不符合题意；C．路口反光镜从中可以看到更广的地方，说明路口反光镜对光具有发散作用，是光反射作用的结果，故符合题意D. 雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的．故不符合题意．故选C
①光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，如：透镜的应用、池水变浅了等．②光在同一均匀介质中是沿直线传播的，应用的实例有：小孔成像、影子的形成、日食和月食现象；③光的反射是指光线遇到障碍物被反射回来的现象，比如我们平时看到的物体，平面镜成像等．
4、D
【解析】
A．故宫午门雁翅楼在水中形成的倒影，属于平面镜成像，是由光的反射形成的，不符合题意；
B．日光下故宫日晷晷针形成的影子，是由光的直线传播形成的，不符合题意；
C．故宫东华门在汽车后视镜里形成的像，是凸面镜成像，是由光的反射形成的，不符合题意；
D．透明水晶球相当于凸透镜，故宫角楼可以通过透明水晶球成的倒立的像（即“倒影”），是由光的折射形成的，符合题意．
5、D
【解析】
试题分析： 动能与质量和速度有关，因为小朋友加速下滑，所以动能增大；重力势能与质量和高度有关，下滑过程中高度降低，所以势能减小；因为下滑中受到摩擦力，所以机械能减小，故选D．
考点： 动能、势能、机械能的影响因素
6、B
【解析】
A、0℃的任何物质的温度都一样，冷热程度一样，故A错误。
B、灯丝用钨丝就是因为它的熔点高，不容易烧断，故B正确。
C、晶体的熔化过程中，温度不变，但非晶体的熔化过程中，温度升高，故C错误。
D、晶体的熔化过程，虽然吸热，但温度不变，所以物质吸热后温度不一定升高，故D错误。
故选B。
牢记晶体熔化时吸热，温度不变的特征，是考试中非常容易考试到的知识之一，一定要能利用此特点解决实际问题。
7、C
【解析】
由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
故选：C。
点睛：重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，三孔插座的“左零、右火、上地”，灯泡的螺旋套连接零线等，都是考查的重点。
二、填空题（本大题7小题，共21分）
8、乙/乙灯亮一些 甲/甲灯亮一些
【解析】
甲灯的电阻R甲＝ ＝＝6Ω，甲灯接入电压为6V的电路中，正常发光，额定功率为6W，乙灯的电阻R乙＝ ＝6Ω，乙灯接入电压为6V的电路中，乙灯泡的实际功率P实＝ ＝6W，与甲灯的额定功率相同，所以两灯一样亮；将它们串联后接人电压为9V的电路中，已知电流相同，电阻相同，根据公式P＝I2R可知，两灯的实际功率相同，所以两灯一样亮．
9、形状 做功
【解析】
列车梁架在生产过程中采用挤压一体成型技术，说明力能改变物体的形状；将铝柱在机器上挤压出列车梁架的过程中，挤压时外力对铝柱做功，所以铝柱内能增加，温度升高。
10、流速大，压强小惯性
【解析】
因为列车行驶时，车外的空气流速大、压强小；车内的空气流速小、压强大。车内的气压大于车外的气压，压强差就把窗帘压向车外。
客车急刹车时，车子受到阻力作用而停下来，但人由于惯性，要保持原来的速度继续向前运动，所以车内的乘客会向前倒。
11、0.8 75
【解析】
（1）由v=，重物从开始匀速下落到落地所用的时间为：t===0.8s
（2）由题意得，匀速下落时有：f=kv2=3N•s2/m2×（5m/s）2=75N，
故降落伞和重物的总重：G=f=75N。
12、4 将重量改为质量
【解析】
试题分析：从相关参数中得到输出电压是5V，输出电流是800mA=0.8A，输出的功率：，重量是145g说法不对，应该是质量是145g．
考点：电功率的计算
点评：该题考查电功率的公式的应用，需要记住电功率的公式，根据铭牌信息分析答题．
13、形状 大气压
【解析】
轻捏瓶子，瓶子变瘪，说明力可以改变物体的形状；挤压矿泉水瓶子后，由于瓶子要恢复原状，此时瓶外大气压大于瓶内大气压，在外界大气压作用下，蛋黄进入瓶内。
14、高 音色
【解析】
音调指声音的高低，物体振动的频率越大，其发出声音的音调越高；音色是由发声体本身决定的，不同的发声体，其音调和响度可能相同，但音色一般不同，所以“辨音识人”，判断的主要依据就是声音的音色。
三、作图题（共7分）
15、
【解析】
根据凸透镜的特殊光线，结合光路可逆的特点作图：
因为过光心的光线，传播方向不变，所以连接A’、光心O，再延长，得出一条光线；
平行凸透镜主光轴的光线经折射后，过焦点，所以过A’向凸透镜作平行于主光轴的光线，此光线过凸透镜左侧的焦点，两条光线相交处为物体端点A的位置，因为凸透镜成倒立的实像，故从两条光线相交位置竖直向下作出到主光轴的箭头，即为所对应的物体 AB 的大致位置，如图：
16、
【解析】试题分析：由图知，吊车起吊货物时，O是支点，撑杆施加的是动力F1，方向与吊臂垂直；货物施加的是阻力F1，方向竖直向下；从支点到阻力作用线的垂线段是阻力臂L1．如上图所示。
【考点定位】力臂的画法
17、
【解析】
先作S点关于平面镜的对称点，即像点S′，然后连接像点S′和人的眼睛，可作出反射光线，与镜面的交点为入射点O，再连接SO画上箭头，即为入射光线。如下图：
。
四、实验题（本大题共5小题，共20分）
18、匀速 左 60 3.0 A 在其它条件相同时，斜面的倾斜程度越大，斜面的机械效率越高（或大）；或在其它条件相同时，斜面的机械效率与斜面的倾斜程度有关 控制变量法 斜面的粗糙程度、木板的长度、拉木块速度、木板的面积等
【解析】
（1）[1][2]拉力克服斜面的摩擦力做功，只有物体做匀速直线运动时，根据二力平衡的知识，受到的摩擦力才等于弹簧测力计拉力的大小；斜面的倾角靠长木板下面的木块左右移动来改变，木块向左移动倾角变大，木块向右移动倾角变小．
（2）[3]第①次实验斜面的机械效率为：
；
[4]第二次实验中总功为：
W总=FS=2.5N×1.2m=3.0J．
（3）[5]对比实验①、②数据，控制的是斜面的倾斜程度（斜面倾角），改变的是物体的重力，因此是研究斜面机械效率与物体重力的关系，验证的是猜想A；
[6]对比实验②、③数据，结合控制变量法实验的一般结论形式，可以得出的结论是在其它条件相同时，斜面的倾斜程度越大，斜面的机械效率越高（或大）．
（4）[7]毫无疑问这是控制变量法思想的典型运用．
（5）[8]影响斜面机械效率的因素很多，例如斜面粗糙程度、木板的长度、拉木块速度、木板的面积等．
19、DBC
【解析】
根据题中“小明用天平和量筒测量一物块的密度”可知，本题考查密度的测量，考查了学生天平和量筒的读数以及对密度计算的理解和掌握。根据实验原理设计实验步骤和实验表格。
【详解】
（1）利用天平和量筒测固体的密度，根据密度公式，必须首先测出物体的质量，然后利用排水法测物体的体积，因此正确的必要的操作顺序是DBC。
（2）根据实验原理测物质的密度，需要记录物块的质量m，水的体积，水和物块的总体积，从而求出物块的体积。再利用密度公式计算出物块的密度，所以还要记录物块密度。实验数据的表格及计算结果如下：
20、相等 变大 500
【解析】
(1)比较乙图、丙图和丁图，在相同液体的同一深度处，金属盒的朝向不同，而U形管两侧的液面高度差相等，可以得到：在同一深度，液体内部向各个方向的压强相等；
(2)在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，控制了深度不变，把水换成盐水，液体密度变大，液体压强变大，则可以观察到U形管两边液面的高度差将变大；
(3)图乙中U形管左右两侧水面的高度差h=5cm，则橡皮管内气体的压强与大气压之差约为： =1×103kg/m3×10N/kg×0.05m=500Pa.
21、 小灯泡断路 0.5 1.25 见解析所示
【解析】
(1)根据要求滑动变阻器的滑片向右移动时，小灯泡变暗，即电流变小，电阻变大，故滑片以左电阻丝连入电路中，灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：
(2)电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是小灯泡断路．(3)根据图乙电流和电压绘制成的I−U图象，小灯泡正常发光时的电流为0.5A，灯的额定功率为：P＝UI＝2.5V×0.5A＝1.25W；(4)表格内容包含灯泡的电压、通过的电流、电功率及灯的亮度(要分别记录灯在高于、等于、低于额定电压下发光情况)，实验数据的表格如下所示：
（1）根据要求滑动变阻器的滑片向右移动时，小灯泡变暗确定变阻器的连接，根据灯的额定电压确定电压表选用的量程与灯并联；（2）若电流表示数几乎为0，灯不发光，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；（3）根据图乙找出灯的额定电压下的电流，根据P＝UI求灯的功率；（4）根据实验目的和记录的物理量设计表格．
22、加热时间的长短 秒表 强 强 比热容 水
【解析】
（1）由于水和食用油吸收热量的多少不便用仪器测量，可根据加热时间的长短来反应吸收热量的多少；根据表中物理量可知，除了图甲中所示的器材外，还需要测量时间的工具：秒表，
（2）依据c=可知：判断两种物质吸热本领的大小，有两种方法：①可判断两种物质在升高相同温度的情况下，所用时间的多少，用时较多的，说明吸收的热量多，则吸热能力强；②可判断两种物质在吸收相同热量的情况下，升高温度的多少，温度升高较小的，则吸热能力强．在物理学中，用比热容表示不同物质的这种性质的差别．
（3）水与食用油的质量相等，设为m，由图可知，水在12min内吸收的热量：Q水吸=c水mt水，食用油在6min内吸收的热量Q油吸=c油mt油，由图可知：t水=t油，由于用规格相同的电加热器给它们加热，则Q水吸=2Q油吸，所以水的比热容大．
五、计算题（本大题共2小题，共13分）
23、（1）6.72×105J（2）1.4×106J（3）48%
【解析】
（1）水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×2kg×（100℃-20℃）=6.72×105J；
（2）0.04m3的天然气完全燃烧放出的热量：Q放=Vq=0.04m3×3.5×107J/m3=1.4×106J；
（3）天然气灶的效率：η==48%。
答：（1）水吸收的热量是6.72×105J；
（2）0.04m3的天然气完全燃烧放出的热量是1.4×106J；
（3）天然气灶的效率是48%。
24、（1）2N（2）2×10﹣4m1（1）1×101kg/m1
【解析】
（1）物体受到的浮力：
．
（2）因物体浸没时排开液体的体积和自身的体积相等，
所以，由F浮＝ρ水gV排可得，物体的体积：
，
（1）物体的质量：
，
则物体的密度：
．
答：（1）物体浸没在水中受到的浮力为2N；
（2）物体的体积为2×10﹣4m1，
（1）物体的密度为1×101kg/m1．
六、综合能力题（本大题共3小题，共18分）
25、（1）40Ω；（2）9V；（3）见解答．
【解析】
由电路图可知，R1、R2串联，电压表V1测R1的电压，电压表V2测R2的电压，电流表测电路中的电流，已知R1的I﹣U关系图象如图2所示．
（1）当滑片P位于最左端时，只有R1工作，电路中的电流最大，由图象可知最大电流I1＝0.9A，此时R1的电压为18V，则电源电压：U＝U1＝18V，R1的阻值： ；由图知，当滑片P位于最右端时，R1与R2的最大阻值串联，电路中电流最小为I2＝0.3A，此时R1的电压为6V，则R2两端电压为：U2＝U﹣U1′＝18V﹣6V＝12V，由欧姆定律可得，R2的最大阻值：；
（2）当滑片处于中点时，滑动变阻器连入电路的阻值为20Ω，则串联电路的总电阻：R串＝R1+R2′＝20Ω+20Ω＝40Ω，此时电路中的电流为：，此时R2两端的电压： ＝0.45A×20Ω＝9V，即V2表的示数为9V；
（3）当滑片在最左端时V2的示数为0，此时电流最大0.9A，根据题（1）中的计算可知，滑片在最右端时V2的示数为12V，此时电流是0.3A，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，滑动变阻器接入电路的电阻减小，电路电流减小，电流表示数减小，由 可知，定值电阻R1两端电压减小，由串联电路的电压规律可知，滑动变阻器的电压U2减小，因U1线性变化，则U2也是线性变化的，在坐标系中描出（0V，0.9A）、（12V，0.3A）两个点，用直线连接即可，则滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象如下：
26、漫反射实像前像没有刚好成在光学感应器上（或像成在光学感应器的下方）
【解析】
（1）当发光二极管的光照射在粗糙的鼠标垫上时，发生漫反射；
（2）当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像，并利用数字信号处理来比较各个影像，说明光学感应器上所成的像是实像；
（3）感应器成的是倒立、缩小的实像，鼠标向前推移时，物向前推移，感光器件上的像相对于光学感应器也向前移动。
（4）鼠标悬空相当于增大了物距这时候像距会变小，因为成像透镜和光学感应器距离是不变的，导致像成在光学感应器的下方，即像没有刚好成在光学感应器上。
27、 (1)图 略（2）CD（3）R＇=75Ω．（4）汽车的最小重力为0.6×105N．
【解析】
压力传感器．压力传感器受到的压力越大，输出的电压就越大，当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在“C、D”两端．小明希望压力大于或等于2.4×105N时，启动报警系统，因为闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．压力大于或等于2.4×105N时，输出的电压为2v，此时电路中的总电阻是100欧，已知继电器线圈的电阻为25Ω，所以电阻箱R＇的电阻应调节到75欧．
实验次数
斜面倾角θ
物块重量G/N
斜面高度h/m
沿斜面拉力F/N
斜面长S/m
有用功W有/J
总 功W总/J
斜面的机械效率
1
30°
5.0
0.6
4.2
1.2
3.0
5.0
2
30°
3.0
0.6
2.5
1.2
1.8
60%
3
45°
3.0
0.8
2.8
1.2
2.4
3.4
71%
压力/×105N
0
1.2
2.4
3.6
4.8
6.0
输出电压/V
0
1
2
3
4
5
物块质量/g
水的体积/cm3
水和物块的体积/cm3
物块体积/cm3
物块密度/g·cm-3
47
20
38
18
3.6
物块质量/g
水的体积/cm3
水和物块的体积/cm3
物块体积/cm3
物块密度/g·cm-3
47
20
38
18
3.6
实验次数
灯泡两端的电压U/V
通过灯泡的电流I/A
灯泡的电功率P/W
灯泡的亮度
1
2
3
