　　夜幕降临，华灯初上，一栋栋高楼大厦因灯光而璀璨，繁华的城市亮丽而温馨。家人团聚，听音乐，看电视……实现这一切，电的作用无可替代！

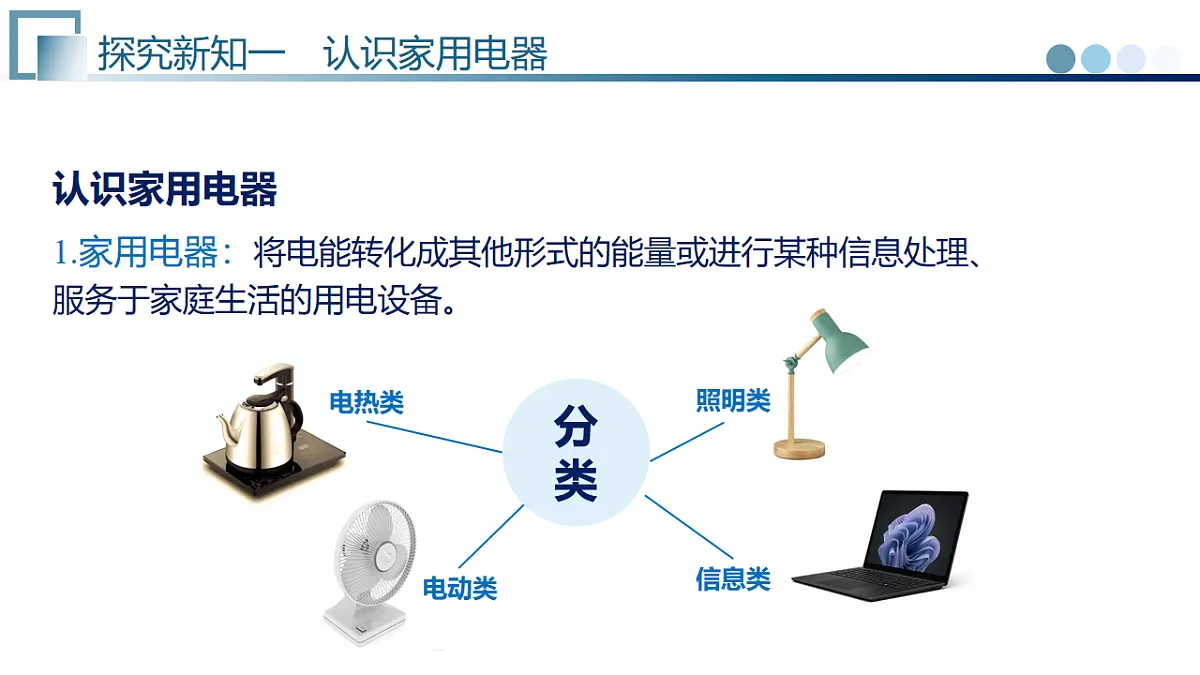

1.家用电器：将电能转化成其他形式的能量或进行某种信息处理、服务于家庭生活的用电设备。

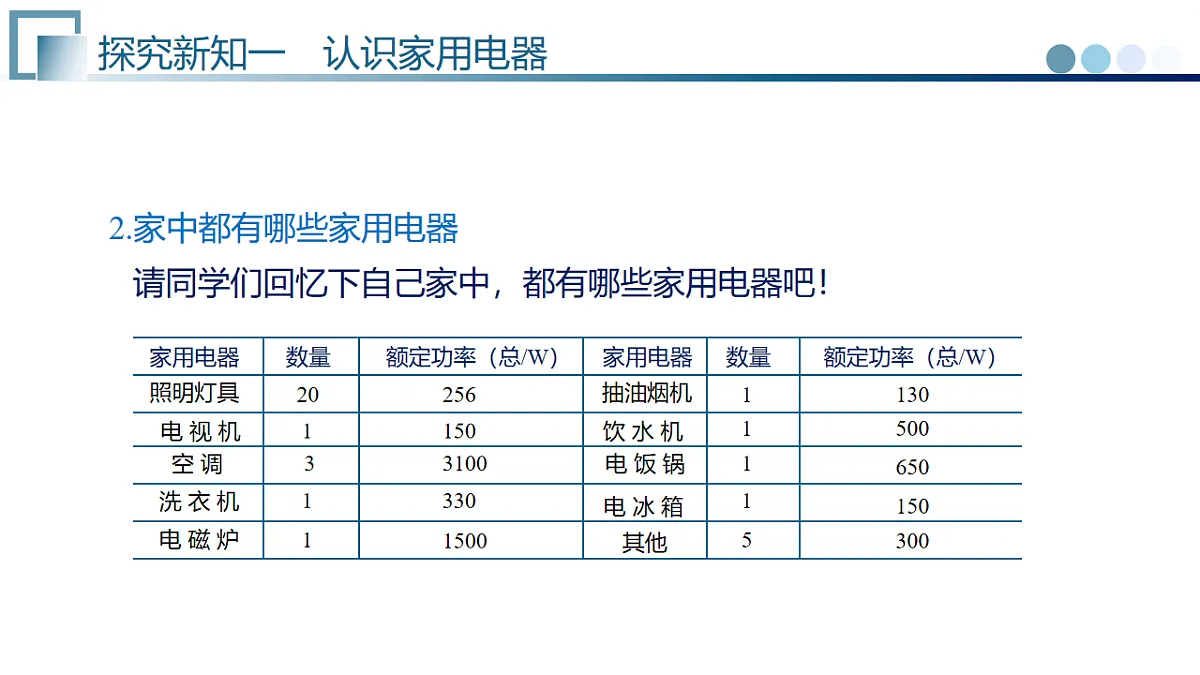

2.家中都有哪些家用电器
请同学们回忆下自己家中，都有哪些家用电器吧！

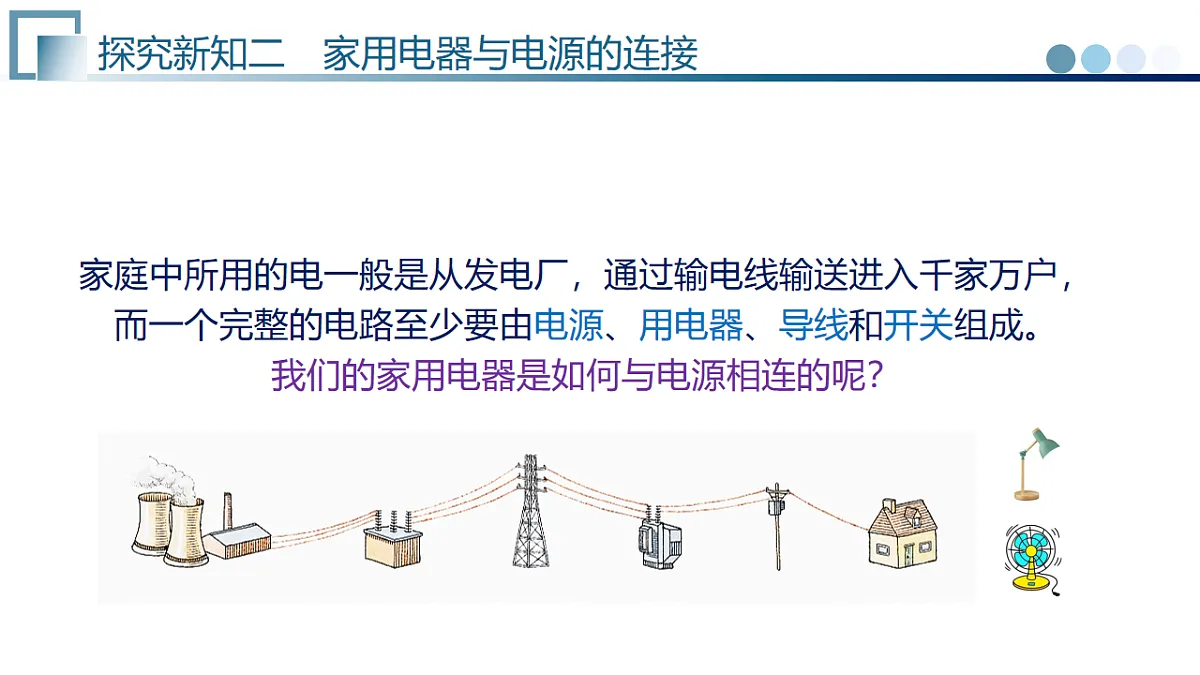

家庭中所用的电一般是从发电厂，通过输电线输送进入千家万户，而一个完整的电路至少要由电源、用电器、导线和开关组成。我们的家用电器是如何与电源相连的呢？

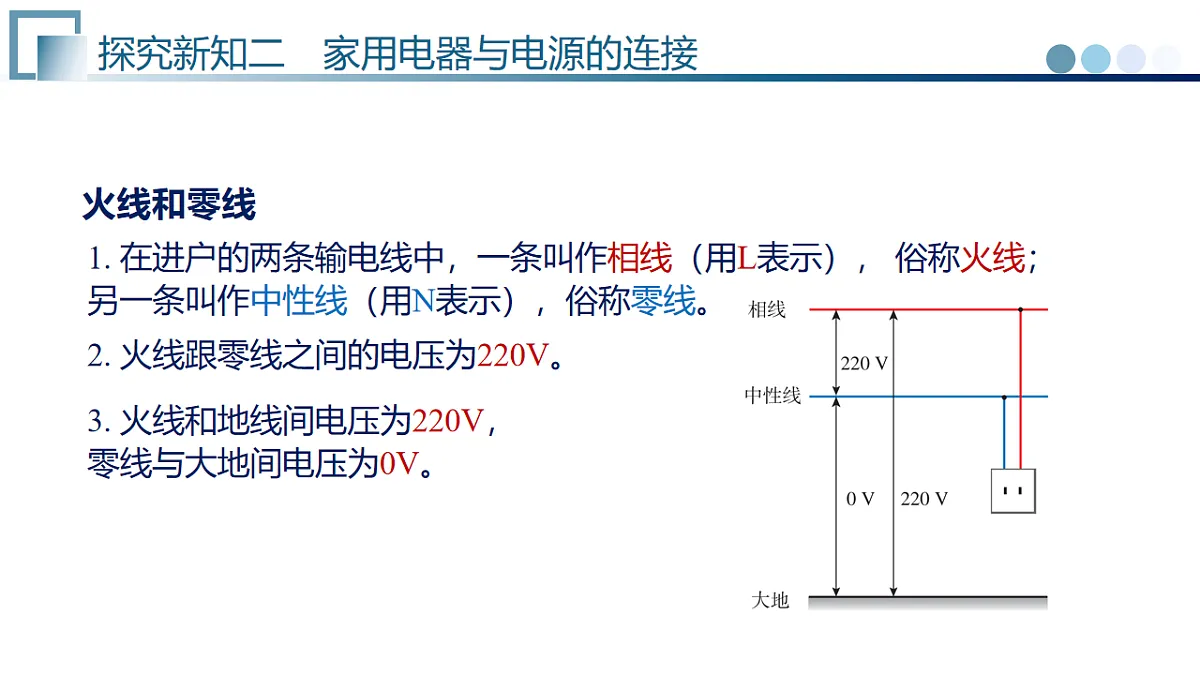

1. 在进户的两条输电线中，一条叫作相线（用L表示）， 俗称火线；另一条叫作中性线（用N表示），俗称零线。
2. 火线跟零线之间的电压为220V。
3. 火线和地线间电压为220V，零线与大地间电压为0V。
1.插座：家中常见插座有两孔插座和三孔插座
左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”。
2. 插头：家中常见插头对应有两孔插头和三孔插头
②三线插头的特点　　相线和中性线跟用电器的工作部分连接，组成工作电路。相线是带电的，中性线通常不带电。保护接地线与用电器的金属外壳相连，通常也不带电，在相线与金属外壳接触引发漏电事故时起保护作用。
①地线：三脚插头上标着“PE”的导线(保护接地线，俗称地线)和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
③三线插头的保护作用：　　万一用电器内部相线绝缘皮破损或失去绝缘性能，使金属外壳与相线接通而带电，电流也会从保护线流走，即使人体接触外壳，一般情况下也不会造成伤害。
【学习任务一】火线和零线
如图为家庭电路的一部分，请根据图中信息判断出火线和零线，并标注在图中相应括号内（火线用“L”表示，零线用“N”表示）。
解：根据开关接在火线上，插座右孔接火线知，上方是火线，中间是零线，如图所示：
【学习任务二】三线插头和三孔插座的连接
新国家标准要求额定电流16A的延长线插座，导线的最小标准横截面积由原来的1mm2提升到1.5mm2，增大导线横截面积的目的是减小 （填“电流”、“电压”或“电阻”），在相同时间内，电流通过导线产生的热量更少，消除安全隐患。电冰箱的插头应插入三孔插座，如图甲、乙所示，图 中试电笔的氖管会发光（选填“甲”或“乙”）。
解：新国家标准要求额定电流16A的延长线插座，导线的最小标准横截面积由原来的1mm2提升到1.5mm2，增大导线横截面积的目的是减小电阻，在相同时间内，电流通过导线产生的热量更少，消除安全隐患。三孔插座的正确接法是“左零右火上接地”；如图甲、乙所示，图甲中试电笔的氖管会发光。因为图甲中的试电笔接触的是火线，氖管会发光。故答案为：电阻；甲。
【变式训练】三线插头和三孔插座的连接
电热水壶是利用电流的　　效应工作的。如图电热水壶的插头中插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触　　线，避免触电事故。
解：电热水壶工作时把电能转化为内能，所以电热水壶是利用电流的热小于工作的；插头中插脚①制作的长一些，可以使用电器在与火线接通之前先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。故答案为：热；地。
在家庭电路中，相线是带电的，中性线通常不带电。如何怎么知道相线、中性线、保护接地线是否带电呢？
1.作用：辨别火线和零线；检查用电设备是否带电。
2.构造：由笔尖金属体、电阻（阻值大）、氖管、弹簧和笔尾金属体依次相连而成。
3. 试电笔原理：　　氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电，氖管会发出红光。
①被测导线是火线时，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
②被测导线是零线时，由于零线与大地之间的电压为0，试电笔中无电流通过，氖管不发光。
4. 试电笔使用：　　要用手接触笔尾的金属体，笔尖接触测的导线。如果氖管发光，则接触的是相线，如果氖管不发光，接触的则是中性线。
【学习任务三】试电笔的结构
一种测电笔的构造如图所示，下列说法正确的是（　　）A．使用测电笔时手可以接触笔尖B．当氖管发光时有微弱电流通过人体C．测电笔中的电阻可以用铁丝代替D．使用测电笔时手不要接触笔卡
解：A、使用测电笔时，手不能接触笔尖金属体，否则会发生触电事故，故A错误；BC、在使用试电笔时，试电笔中的电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔中的电阻由于阻值非常大，分得的电压很大，人体分得的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因为铁丝电阻相对很小，所以不能用铁丝代替试电笔中的电阻，故B正确、C错误；D、使用测电笔时手要接触笔卡，这样才能将火线、测电阻笔、大地构成通路，故D错误。故选：B。
【学习任务四】试电笔判断电路故障
如图所示是家庭电路的一部分，电工师傅按下面的顺序进行检测：①只闭合S1，灯L1亮；②断开S1，闭合S2，灯L1和L2都不亮；③闭合S1、S2用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（　　）A．灯L2短路B．灯L1所在支路断路C．c、d两点间断路D．c点左侧的零线断路
解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；闭合S1、S2，用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故C正确、ABD错误。故选：C。
1.（2024•五通桥区一模）如图所示，a是常用的插线板，插线板上的指示灯在开关闭合时发光，插孔正常通电；若指示灯损坏，开关闭合时插孔也能正常通电。请在图b中画出该插线板中开关、指示灯和插孔的连接方式，并与电源接通。
解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座；当指示灯损坏时，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；因此开关串联在干路中，控制指示灯和插孔。如图所示：
2.（2023秋•江油市月考）小明在家中使用插线板时发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时，如果指示灯损坏，插孔也能提供工作电压。图中，指示灯和插孔的连接方式，既能满足控制要求，又符合安全用电原则的是（　　）
【解析】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；插座的接法是左孔接零线、右孔接火线、上孔接地线；根据选项可知，A正确。故选：A。
3.（2023秋•尉氏县期末）图是测电笔的构造图，下列说法正确的是（　　）A．测电笔中的电阻，阻值较小B．使用测电笔时，人与测电笔是并联的C．使用测电笔时，手必须接触笔尖金属体D．正确使用测电笔检测火线时，管会发光
解：AB、火线和大地之间的电压是220V，人站在大地上，加在测电笔和人之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，测电笔的电阻很大，分担的电压很大，人分担的电压很小、不高于36V，不会对人造成危害，故AB错；C、使用测电笔时，手不能接触笔尖金属体，否则会发生触电事故，故C错；D、使用测电笔时，手接触笔尾金属体，笔尖接触火线，氖管会发光，故D正确。故选：D。
4. （2023秋•邻水县期末）检修家庭电路时需使用试电笔识别零线和火线，甲、乙两图中试电笔的使用方法正确的是　　（选填“甲”或“乙”）图。　　 （选填“能”或“不能”）用金属丝代替试电笔中的高值电阻。
解：检修家庭电路时需使用试电笔识别零线和火线，甲、乙两图中试电笔的使用方法正确的是甲图，手必须接触笔尾金属电极；不能用金属丝代替试电笔中的高值电阻。故答案为：甲；不能。
1. 基础性作业：完成课件中的课堂练习。
2. 拓展性作业：查看家里的用电器，看看哪些使用两脚插头，哪些使用三脚插头。能分辨出三脚插头的各脚哪个接相线、哪个接中性线、哪个接保护接地线吗？看看它们各有什么标记。
