9.1 家用电器 2025-2026学年物理教科版九年级下册课件（含答案）

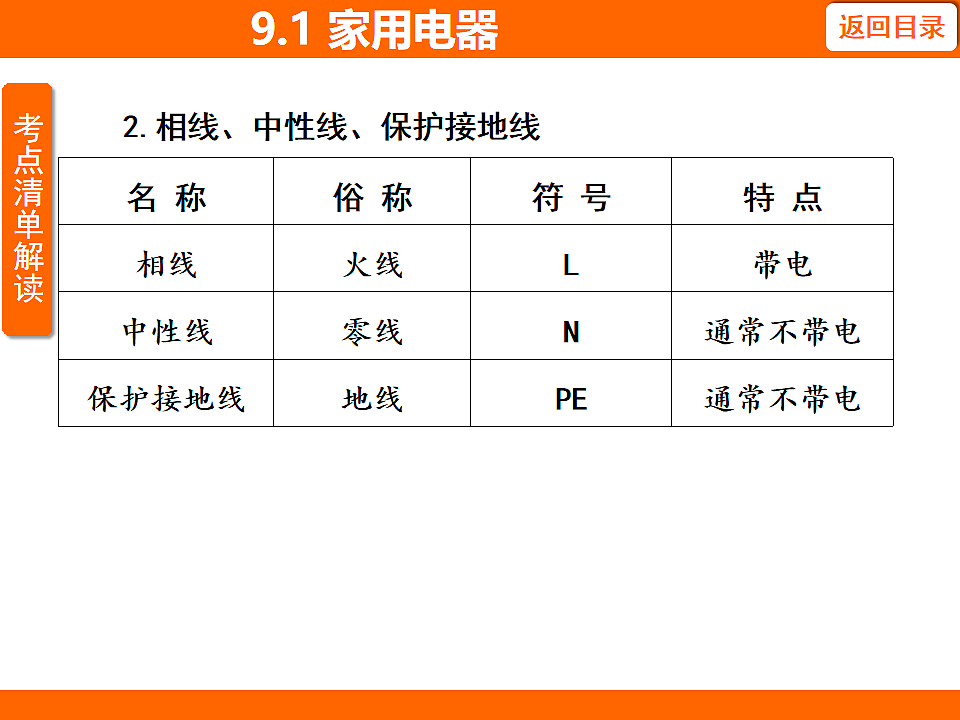

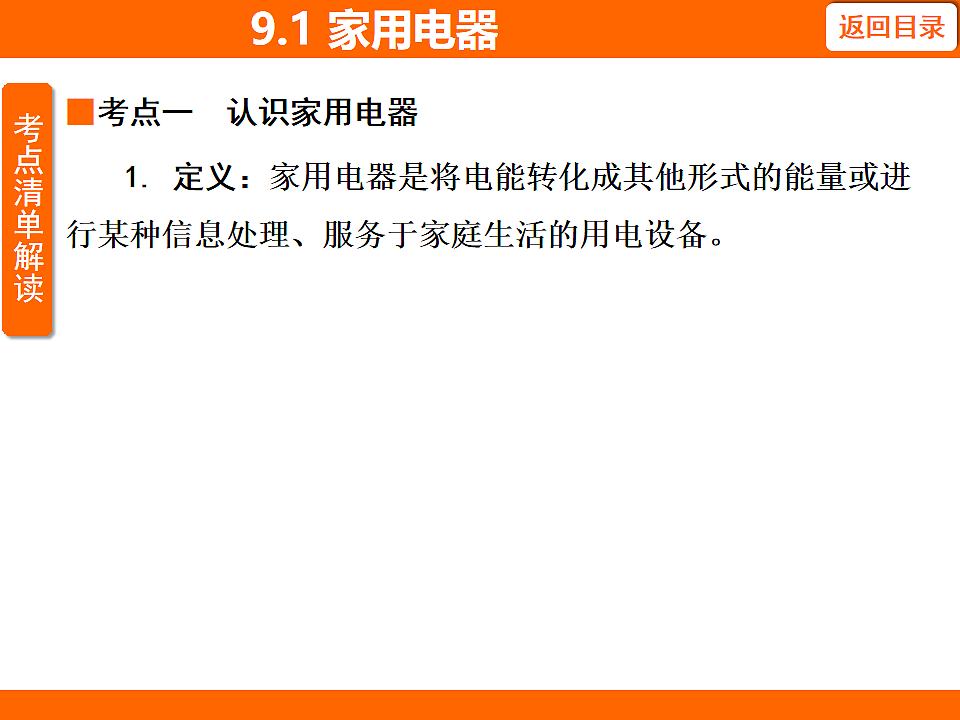

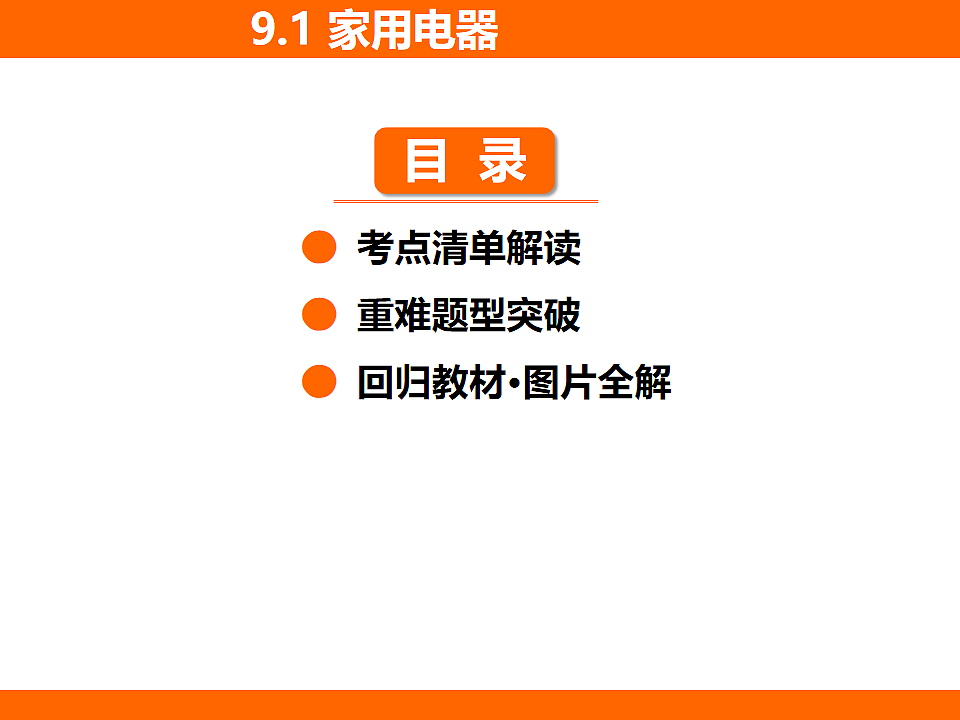

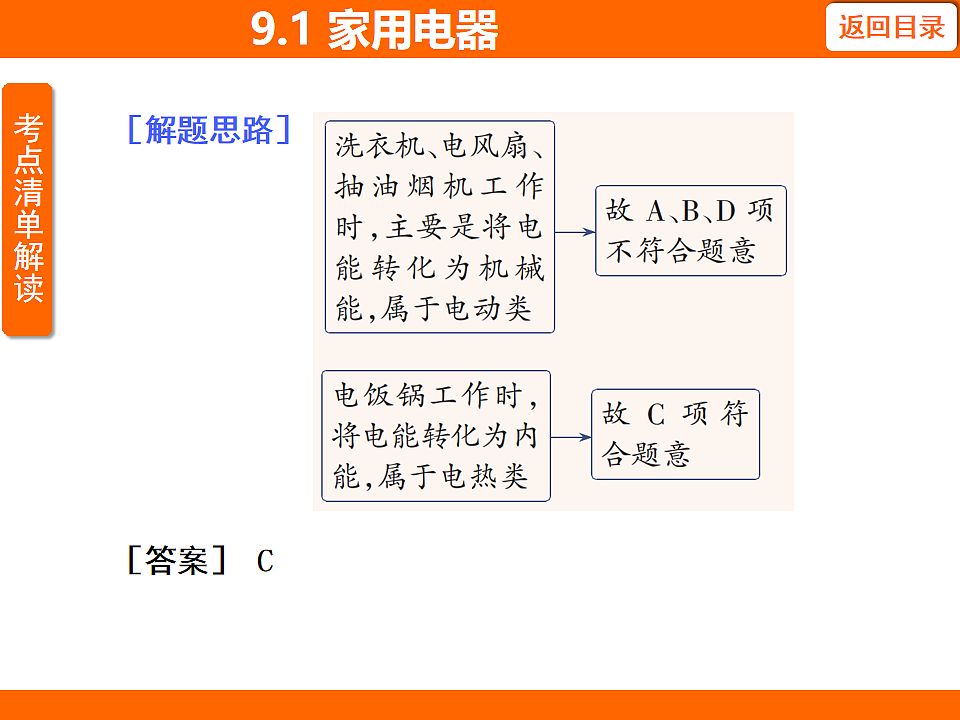

● 考点清单解读● 重难题型突破● 回归教材·图片全解9.1 家用电器9.1 家用电器■考点一 认识家用电器1. 定义：家用电器是将电能转化成其他形式的能量或进行某种信息处理、服务于家庭生活的用电设备。9.1 家用电器2.根据家用电器的特性和用途分类9.1 家用电器注意：电动类家用电器在工作时，有少部分电能转化为内能。9.1 家用电器典例 1 下列各种家用电器中，属于电热类的是 （ ）A． 洗衣机 B． 电风扇C． 电饭锅 D． 抽油烟机对点典例剖析9.1 家用电器［解题思路］［答案］ C9.1 家用电器■考点二 家用电器与电源的连接1. 插座可分为两孔插座和三孔插座。两孔插座的左孔接中性（零）线，右孔接相（火）线；三孔插座一般左孔接中性（零）线，右孔接相（火）线，上孔接保护接地线（地线），即左零右火上接地。9.1 家用电器2.相线、中性线、保护接地线9.1 家用电器说明：相线和中性线与用电器的工作部分（如电热器件、电动机等）连接，组成工作电路；保护接地线与用电器的金属外壳相接，在相线与金属外壳接触引发漏电事故时起保护作用，防止人体触电。注意：保护接地线的保护作用是当用电器金属外壳带电时，地线把人体短路，电流不会通过人体，而是经过地线流入大地。9.1 家用电器典例 2 如图所示，洗衣机的电源插头上有三条线，通常标有“L”“N”和“PE”的字样，下列说法错误的是（ ）对点典例剖析9.1 家用电器A． 插头上标有“PE”的线是家庭电路中的中性线B． 标有“L”的线在使用时要连接家庭电路中的相线C． 这种三脚插头在使用时，可以避免用电器外壳带电对人体造成伤害D． 为了用电安全，这种三脚插头上PE 处金属片的长度较长9.1 家用电器［解题思路］ ［答案］ A9.1 家用电器■考点三 低压测电器1.试电笔的作用： 用于检查低压导体或电气设备的金属外壳是否带电（即金属外壳是否与相线相连），常用来辨别中性（零）线和相（火）线。2.试电笔的构造：由金属探头、电阻、发光氖管、压紧弹簧、金属挂钩（或金属片）等构成。9.1 家用电器3. 试电笔的使用方法用手触及试电笔后端的金属挂钩或金属片，不可接触试电笔前端的金属部分。 当被测物体带电时，电流便通过回路，使氖管发光；如果氖管不发光，则表明被测物体不带电。9.1 家用电器4. 试电笔的原理金属笔尖接触相线，电流通过试电笔金属探头端、氖管、电阻、人体流入大地，有电流通过氖管，氖管发光；因为试电笔内的电阻阻值很大，通过人体的电流十分微弱，不会有触电的危险。注意：用试电笔接触相线时，试电笔的氖管发光；接触中性线和保护接地线时，正常情况下氖管不发光，如果发光了，说明中性线开路或用电器的金属外壳带了电。5. 如果通过试电笔的是交流电，氖管两极发光；若是直流电，则只有一极发光。9.1 家用电器典例 3 如图为试电笔的结构及使用方法。 下列说法正确的是（ ）对点典例剖析9.1 家用电器A. 试电笔可以判断物体是带正电还是带负电B. 若氖管发光，说明人体成为了电流的通路C. 金属探头、 电阻和氖管是导体，外壳、弹簧和笔后端的金属挂钩是绝缘体D. 在两种使用试电笔的方法中，甲是正确的，乙是错误的9.1 家用电器［解析］试电笔的用途是辨别相线和中性线，不能判断物体是带正电还是带负电，故 A 项错误；试电笔的金属探头、电阻、氖管、弹簧和笔后端的金属挂钩是导体，外壳是绝缘体，故 C 项错误；题图甲中手没有接触金属挂钩，使用方法错误，故 D 项错误。 ［答案］B9.1 家用电器■题型 使用试电笔排查电路故障例 如图所示的家庭电路，闭合开关 S 后，灯泡正常发光，但插座不能供电。 用试电笔检测插座的左、右两孔，氖管均不亮。 则电路中的故障可能是 （ ）A． A 点左侧某处开路B． 三孔插座与地线接触不良C． 灯泡被短路D． A、B 两点间开路9.1 家用电器［解析］闭合开关后灯泡发光，说明灯泡所在支路正常；插座不供电，说明插座所在支路开路。 用试电笔检测插座的左、右两孔，氖管均不亮，这说明插座的右孔与相线之间是断开的，所以故障可能是 A、B 两点间开路。［答案］ D9.1 家用电器思路点拨 解题通法 用试电笔检测电路故障时，若氖管发光表明该检测点与相线相通，开路出现在中性线与检测点之间；若电路各处均不能使氖管发光，表明进户线中相线某处开路；若电路各处均能使氖管发光，表明进户线中中性线某处开路。9.1 家用电器金属外壳大地9.1 家用电器续表不会
