七年级数学下册 第九章图形的变换 单元测试卷（二）苏科版（含解析）

这是一份七年级数学下册 第九章图形的变换 单元测试卷（二）苏科版（含解析），共18页。

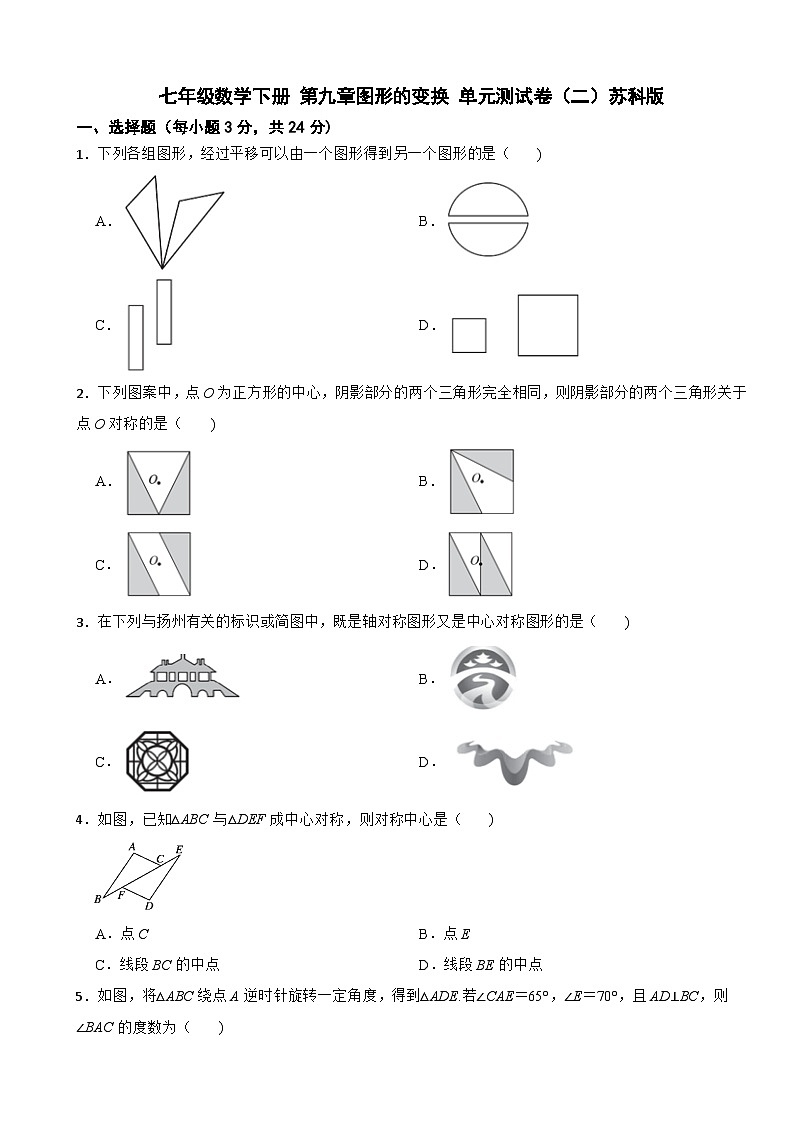

七年级数学下册 第九章图形的变换 单元测试卷（二）苏科版 一、选择题（每小题3分，共24分) 1．下列各组图形，经过平移可以由一个图形得到另一个图形的是（　　) A． B． C． D． 2．下列图案中，点O为正方形的中心，阴影部分的两个三角形完全相同，则阴影部分的两个三角形关于点O对称的是（　　) A． B． C． D． 3．在下列与扬州有关的标识或简图中，既是轴对称图形又是中心对称图形的是（　　) A． B． C． D． 4．如图，已知△ABC与△DEF成中心对称，则对称中心是（　　) A．点C B．点E C．线段BC的中点 D．线段BE的中点 5．如图，将△ABC绕点A逆时针旋转一定角度，得到△ADE.若∠CAE＝65°，∠E＝70°，且AD⊥BC，则∠BAC的度数为（　　) A．60° B．70° C．75° D．85° 6．把一张长方形纸条翻折，如图所示，EF是折痕，若∠EFB＝36°，则∠FGC的度数为（　　) A．52° B．60° C．62° D．72° 7．如图，AB∥CD∥EF，AF∥ED∥BC，若画一条直线将这个图形分成面积相等的两个部分，则符合要求的直线可以画（　　) A．1条 B．2条 C．3条 D．无数条 8．如图，每次旋转都以图中的A，B，C，D，E，F中不同的点为旋转中心，旋转角度为k·90°（k为整数)，现在要将左边的阴影四边形正好通过n次旋转得到右边的阴影四边形，下列关于n的取值说法正确的是（　　) A．n＝1可以，n＝2，3不可以 B．n＝2可以，n＝1，3不可以 C．n＝1，2可以，n＝3不可以 D．n＝1，2，3均可以 二、填空题（每小题3分，共30分) 9．如图，将△ABC绕点B顺时针旋转一定的角度得到△A'BC'，此时点C在边A'B上，若AB＝5，BC'＝2，则A'C的长是　 　. 10．小明在平面镜中看到一串数字是“”，则该串数字实际应是　 　. 11．有一个英语单词，其四个字母都关于直线l对称，如图是该单词各字母的一部分，请写出补全后的单词所指的物品：　 　．（写汉字) 12．如图，将该图案绕其中心旋转n°后能与原来的图案互相重合，则n的最小值为　 　. 13．如图，在方格纸中，线段AB绕某个点旋转一定角度后得到线段CD，其中点A的对应点是点C，则旋转中心是点　 　. 14．在如图所示的4×4正方形方格中，选取一个白色的小正方形涂上阴影，使所有阴影部分成为一个中心对称图形，这样的涂法有　 　种. 15．如图，在一块长方形（长为a m，宽为b m)草坪中间有一条处处都为1 m宽的“曲径”，则“曲径”的面积为　 　m2. 16．如图，AB＝4 cm，BC＝5 cm，AC＝2 cm，将△ABC沿BC方向平移a cm（0＜a＜5)，得到△DEF，连接AD，则阴影部分的周长为　 　cm. 17．如图，在△ABC中，∠C＝∠ABC＝30°，△ADE是直角三角形，∠ADE＝90°，∠E＝30°，且边AB与AD重合，将△ADE绕点A以每秒5°的速度按顺时针方向旋转一周，在旋转的过程中，第　 　秒时，边DE与边AC平行. 18．如图，已知线段AB与直线BC的夹角∠ABC＝75°，点D是直线BC上的一个动点，平移线段AB，使点B移到点D的位置，得到线段DE，连接BE，再将△BDE沿BE折叠，使点D落在F处，若BF平分∠ABE，则∠BED＝　 　. 三、解答题（共66分) 19．如图，已知村庄A，B分别在道路CA，CB上，请用尺规作图（保留作图痕迹，不写作法)． （1）作∠ACB的平分线和线段AB的垂直平分线，两线交于点D； （2）在（1）作图的基础上，连接AD，BD，过点D作DE⊥CA，DF⊥CB，垂足分别为点E和点F. 见解析 20．已知四边形ABCD和点O，作四边形A'B'C'D'，使它和已知四边形ABCD关于点O对称．（不写作法，保留作图痕迹) 21．如图，已知下列图形均为轴对称图形，请仅用无刻度的直尺，准确地画出它们的一条对称轴（不写作法，保留作图痕迹). 　　　　 22．如图，在4×4的正方形网格中，每个小正方形的顶点称为格点，点A，B均在格点上，按要求在给定的网格中画图． 　　　　　　　　 （1）已知点O在格点上，在图①中画出线段AB关于点O中心对称的线段CD（A对应C)； （2）已知点P在格点上，在图②中画出线段AB绕点P逆时针旋转90°后得到的线段EF（A对应E)； （3）在图③中，找格点G，H，使四边形ABGH既是轴对称图形，又是中心对称图形. 23．在如图所示的网格中，每个小正方形的边长为1个单位长度，按要求回答下列问题： （1）将△ABC向右平移4个单位长度，画出平移后的△A1B1C1； （2）画出△ABC关于直线PQ对称的△A2B2C2； （3）将△ABC绕原点O旋转180°，画出旋转后的△A3B3C3； （4）在△A1B1C1，△A2B2C2，△A3B3C3中，△　 　与△　 　成中心对称. 24． 实验证明，平面镜反射光线的规律是：射到平面镜上的光线和被反射出的光线与平面镜所夹的锐角相等． （1）如图，一束光线m射到平面镜a上，被a反射到平面镜b上，又被b反射．若被b反射出的光线n与光线m平行，且∠1＝50°，则∠2＝　 　，∠3＝　 　． （2）请你猜想：当两平面镜a，b的夹角∠3＝ °时，可以使任何射到平面镜a上的光线m，经过平面镜a，b的两次反射后，入射光线m与反射光线n平行．你能说明理由吗？ 25．已知“两点之间，线段最短”，我们经常利用它来解决两线段和的最小值问题． （1）【实践运用】唐朝诗人李颀的诗《古从军行》开头两句说：“白日登山望烽火，黄昏饮马傍交河．”诗中隐含着一个有趣的数学问题——将军饮马问题．如图①所示，诗中将军在观望烽火之后从山脚下的A点出发，走到河岸饮马后，再到B点宿营，请问怎样走才能使总的路程最短？画出最短路径并说明理由． （2）【拓展延伸】如图②，点P，Q是△ABC的边AC，AB上的两个定点，请同学们在BC上找一点R，使得△PQR的周长最短（要求：尺规作图，不写作图过程，保留作图痕迹). 26．如图 （1）如图①，AB∥CD，点E，F分别在直线CD，AB上，∠BEC＝3∠BEF，过点A作AG⊥EF交EF于点G，FK平分∠AFE，交CD于点H，AK平分∠PAG，FK与AK交于点K. ①∠AKF＝ ； ②若∠FAG＝12∠BEF，求∠FBE的度数． （2）如图②，将②中确定的△BEF绕着点F以每秒5°的速度逆时针旋转，旋转时间为t s，△AFG保持不变，当边BF与射线FA重合时停止，则在旋转过程中，△BEF的边BE所在的直线与△AFG的某一边所在的直线垂直，求此时t的值.  答案解析部分 1．【答案】C 【解析】【解答】解：A、图形中，由一个三角形经过旋转得到另一个三角形，不符合题意；B、图形中，由一个图形经过翻折得到另一个图形，不符合题意；C、图形中，可以经过平移变换由一个图形得到另一个图形，符合题意；D、图形中，一个图形经过放缩得到另一个图形，不符合题意； 故答案为：C. 【分析】根据平移的性质、结合图形判断即可. 2．【答案】C 【解析】【解答】解：观察可知C中的阴影部分的两个三角形关于点O对称. 故答案为：C. 【分析】根据对应点连线是否过点O判断即可. 3．【答案】C 【解析】【解答】解：A选项图形是轴对称图形，不是中心对称图形，不符合题意； B选项图形既不是轴对称图形，也不是中心对称图形，不符合题意； C选项图形既是轴对称图形，又是中心对称图形，符合题意； D选项图形不是轴对称图形，不是中心对称图形，不符合题意. 故答案为：C. 【分析】在平面内，一个图形沿一条直线折叠，直线两旁的部分能够完全重合的图形叫做轴对称图形；在平面内，把一个图形绕着某个点旋转 180∘,如果旋转后的图形能与原来的图形重合，那么这个图形叫做中心对称图形.根据轴对称图形、中心对称图形的定义进行判断即可. 4．【答案】D 【解析】【解答】解： △ABC与△DEF 成中心对称，则对称中心是线段FC的中点， 故答案为：D. 【分析】把一个图形绕着某一点旋转 180∘,如果它能与另一个图形重合，那么就说这两个图形关于这个点对称或中心对称，这个点叫做对称中心，这两个图形的对应点叫做关于中心的对称点，据此解答即可. 5．【答案】D 【解析】【解答】解：∵△ABC绕点A逆时针旋转一定角度，得到△ADE， ∴∠BAD=∠CAE=65°，∠C=∠E=70°， ∵AD⊥BC， ∴∠DAC=90°-∠C=20°， ∴∠BAC=∠BAD+∠DAC=65°+20°=85°. 故答案为：D. 【分析】先根据旋转的性质得∠BAD=∠CAE=65°， ∠C=∠E=70°，再利用互余计算出∠DAC=90°-∠C=20°，然后计算∠BAD+∠DAC即可. 6．【答案】D 【解析】【解答】解：由题意可知，AC'‖BD', ∴∠C'EF=∠EFB=36∘, 根据折叠的性质可知， ∠C'EF=∠CEF, ∴∠CEF=∠EFB=36∘, ∴∠FGC=∠EFB+∠CEF=72∘. 故答案为：D. 【分析】根据折叠和平行线的性质易得 ∠C'EF=∠CEF= ∠EFB=36∘,于是根据三角形外角和性质即可求解. 7．【答案】D 【解析】【解答】解：如图，过PQ中点的直线即可将这个图形分成面积相等的两个部分，共有无数条. 故答案为：D. 【分析】根据平行四边形的性质解答即可. 8．【答案】D 【解析】【解答】解：如图， 将左边的阴影四边形绕点E顺时针旋转 90∘得到右边的阴影四边形，此时n=1. 左边的阴影四边形绕点A逆时针旋转 90∘,再将得到的四边形绕点C顺时针旋转 180∘可得右边的阴影四边形，此时n=2. 左边的阴影四边形绕点B顺时针旋转 90∘,再将得到的四边形绕点E顺时针旋转 90∘,将 得到的四边形绕点C逆时针旋转 90∘可得右边的阴影四边形，此时n=3. 故选： D. 【分析】利用旋转变换的性质——判断即可. 9．【答案】3 【解析】【解答】解：由旋转的性质可得BA'=BA=5，BC=BC'=2， ∴A'C=BA'−BC=3, 故答案为：3. 【分析】由旋转的性质可得BA'，BC的长，再由线段的和差关系即可得到答案. 10．【答案】645379 【解析】【解答】解： ∵是从镜子中看， ∴对称轴为竖直方向的直线， ∴镜子中数字的顺序与实际数字顺序相反， ∴这串数字应为645379. 故答案为： 645379 . 【分析】关于镜子的像，实际数字与原来的数字关于竖直的线对称，根据相应数字的对称性可得实际数字. 11．【答案】书 【解析】【解答】解：补全字母，如图所示： 故这个单词所指的物品是书. 故答案为：书. 【分析】结合题意可知，题中的四个字母均是轴对称图形，所以直线l是四个字母的对称轴；将残缺的字母关于直线对称，即可得到完整字母，通过字母组成的单词解答即可. 12．【答案】72 【解析】【解答】解：该图形被平分成五部分，旋转 72∘的整数倍，就可以与自身重合，故n的最小值为72. 故答案为：72. 【分析】该图形被平分成五部分，因而每部分被分成的圆心角是 72∘,并且圆具有旋转不变性，因而旋转72度的整数倍，就可以与自身重合，据此解答即可. 13．【答案】H 【解析】【解答】解：如图， AC、BD的垂直平分线相交于点H，所以，旋转中心一定是H点. 故答案为：H. 【分析】根据旋转的性质，对应点的连线的垂直平分线必过旋转中心，根据网格结构作AC、BD的垂直平分线，交点即为旋转中心. 14．【答案】1 【解析】【解答】解：如图， 根据中心对称图形的定义，可得涂法只有1种，如图所示.故答案为：1. 【分析】根据中心对称图形的定义“把一个图形绕着某个点旋转 180∘,如果旋转后的图形能与原来的图形重合，那么这个图形叫做中心对称图形”解答即可. 15．【答案】b 【解析】【解答】解：将小道左侧的矩形部分向右平移1m，得到新矩形的长(a-1)m，∴“曲径”的面积为ab-b(a-1)=b m2. 故答案为：b. 【分析】根据平移的性质解答即可. 16．【答案】11 【解析】【解答】解：由平移的性质可知：DE=AB=4cm，AAD=BE=acm， ∴EC=5−acm, ∴阴影部分的周长：=AD+EC+AC+DE=a+(5-a)+2+4=11(cm)， 故答案为：11. 【分析】根据平移的性质得到DE=AB=4cm，AD=BE=acm，根据周长公式计算，得到答案. 17．【答案】6或42 【解析】【解答】解：当DE在AC上方时，如图所示， ∵DE‖AC, ∴∠D+∠DAC=180∘, 又∵∠D=90∘, ∴∠DAC=90∘. 又 ∵∠C=∠ABC=30∘, ∴∠BAC=120∘, ∴∠BAD=120∘−90∘=30∘,∴30∘÷5∘=6s.当DE在AC下方时，如图所示， ∵DE‖AC, ∴∠CAD=∠D=90∘, ∴120∘+90∘=210∘, ∴210∘÷5∘=42s. 综上所述，第6或42秒时，边DE与边AC平行. 故答案为：6或42. 【分析】根据题意画出示意图，再利用平行线的性质即可解决问题. 18．【答案】50°或70° 【解析】【解答】解：当点D在点B的右侧时，如图①， 因为BF平分∠ABE，所以∠ABF＝∠EBF＝12∠ABE. 因为将△BDE沿BE折叠，点D落在F处， 所以∠EBF＝∠EBD. 因为∠ABC＝75°， 所以∠ABF＝∠EBF＝∠EBD＝13∠ABC＝13×75°＝25°. 由平移的性质，得DE∥AB， 所以∠BED＝∠ABE＝2∠ABF＝2×25°＝50°； 当点D在点B的左侧时，如图②， 因为BF平分∠ABE，所以∠ABF＝∠EBF＝12∠ABE. 因为将△BDE沿BE折叠，点D落在F处， 所以∠EBF＝∠EBD. 因为∠ABD＝180°－∠ABC＝180°－75°＝105°， 所以∠ABF＝∠EBF＝∠EBD＝13∠ABD＝13×105°＝35°. 由平移的性质，得DE∥AB， 所以∠BED＝∠ABE＝2∠ABF＝2×35°＝70°. 综上所述，∠BED＝50°或70°. 【分析】 分两种情况讨论，一是点D在点B的右侧，由BF平分∠ABE， 得∠ABF =∠EBF， 由折叠得∠EBF=∠EBD， 则 ∠ABF=∠EBF=∠EBD=13∠ABC =25°， 而DE∥AB，所以∠BED=∠ABE=2∠ABF = 50°； 二是点D在点B的左侧， 则∠ABD=180°-∠ABC=105°， ∠ABF=∠EBF =∠EBD=13∠ABD=35∘,所以∠BED= ∠ABE =2∠ABF = 70°， 于是得到问题的答案. 19．【答案】（1）解：如图所示： （2）解：如图， 【解析】【分析】（1）根据垂直平分线和平分线的作法解答即可；（2）根据过直线外一点作已知直线的垂线作图即可. 20．【答案】解：所画图形如图所示． 【解析】【分析】连接AO并延长到A'，使OA'=OA，则.A'即为A的对应点，按此方法可依次找到B，C，D的对应点B'，C'，D'，顺次连接即可得到四边形ABCD关于原点O对称的图形. 21．【答案】解：如图所示． 【解析】【分析】（1）过BC、EF的交点和点A作直线即可；（2）连接两组对应顶点得到两个交点，过交点作直线即可；（3）过BD、CE的交点和点A作直线即可. 22．【答案】（1）解：如图①，线段CD即为所求． （2）解：如图②，线段EF即为所求． （3）解：如图③，四边形ABGH即为所求． 【解析】【分析】（1）连接AO、BO并延长一倍得到点C，D，连接即可；（2）根据网格的特征，作出点A，B绕点P 逆时针旋转90° 的对应点E，F，然后连接EF解答即可；（3）以AB为边作正方形ABGH，则正方形ABGH即为所作. 23．【答案】（1）解：见解析； （2）解：见解析； （3）解：见解析； （4）A1B1C1；A3B3C3 【解析】【解答】解：（1）如图，△A1B1C1即为所求．（2）如图，△A2B2C2即为所求．（3）如图，△A3B3C3即为所求．（4）又中心对称变换的性质可得 △A1B1C1 与 △A3B3C3 成中心对称.故答案为：A1B1C1；A3B3C3.【分析】(1)利用平移的性质分别画出点A、B、C平移后的对应点 A1、B1、C1即可得到 △A1B1C1; (2)根据轴对称的性质画出点A、B、C关于直线PQ对称的对应点 A2、B2、C2即可得到 △A2B2C2; (3)利用中心对称的性质画出点A、B、C关于原点对称的对应点. A3、B3、C3即可得到 △A3B3C3; (4)观察所画的图形， △A1B1C1与 △A3B3C3成中心对称. 24．【答案】（1）100°；90° （2）解：90； 理由如下：如图， 因为∠3＝90°， 所以∠4＋∠5＝180°－∠3＝90°. 因为∠1＝∠4，∠5＝∠6， 所以∠2＋∠7＝180°－（∠5＋∠6)＋180°－（∠1＋∠4)＝360°－2∠4－2∠5＝180°.所以m∥n. 【解析】【解答】解：(1)如图所示： 由题意得： ∠1 =∠4， ∠5 =∠6， ∴∠7=180°-2∠1 = 80°， ∵光线n与光线m平行， ∴∠2=180°-∠7= 100° ∴∠5=∠6=180∘−∠22=40∘, ∴∠3=180°-∠4-∠5 = 90°， 故答案为： 100， 90； 【分析】(1)由题意得∠1 =∠4， ∠5 =∠6， 根据∠2 =180°-∠7、∠3 =180°-∠4-∠5即可求解； (2)根据(1)的推理过程，逆向推导即可. 25．【答案】（1）解：如图1，从点A出发向河岸引垂线，垂足为D，在AD的延长线上，取A'使得A'D=AD，连接A'B，与河岸相交y于C，则C点就是饮马的地方； 证明：如图1，如果将军在河边的另外任意点(C'饮马，所走的路程就是AC'+C'B，因为AC'+C'B>A'B=AC+BC，所以在C点外任意一点饮马，所走的路程都要远些； （2）解：尺规作图，如图2： 【解析】【分析】(1)从点A出发向河岸引垂线，垂足为D，在AD的延长线上，取A'使得A'D=AD，连接A'B，与河岸相交y于C，则C点就是饮马的地方，此时AC+BC的值最小. (2)作P点关于BC的对称点P'，连接P'Q，交BC于R，此时 △PQR的周长最短. 26．【答案】（1）解：①45°； ②∵∠FAG=12∠BEF, ∴∠EFH+∠HFA+12∠BEF=90∘, ∵AB∥CD， ∴∠CEF=∠EFH+∠HFA，又∵∠CEF=∠BEC+∠BEF， ∠BEC=3∠BEF， ∴∠CEF=4∠BEF, 故 4∠BEF+12∠BEF=90∘, 解得： ∠BEF=20∘, 故 ∠BEC=3∠BEF=60∘, ∴∠FBE=∠BEC=60∘; （2）解：由②可得 ∠FBE=60∘,∠BEF=20∘,∠FA G=12∠BEF=10∘,∠AFG=80∘,∠BFE= 100∘, 当 B'E'⟂EF时，如图： ∵∠FE'B'=20∘, ∴∠EFE'=90∘−20∘=70∘,∠B'FE=100∘− 70∘=30∘, ∴∠BFB'=100∘−∠B'FE=70∘, 此时旋转时间为 t=705=14; 当 B'E'⟂AF'时，如图： ∵∠FE'B'=20∘,∠FAG=10∘, ∴∠AFE'=90∘−20∘=70∘,∠B'FA=100∘− 70∘=30∘,∴∠BFB'=180∘−∠B'FA=150∘,此时旋转时间为 t=1505=30; 当 B'E'⟂AG时，如图： ∵∠FAG=10∘, ∴∠B'HA=90∘−10∘=80∘, ∵∠FE'B'=20∘, ∴∠E'FA=180∘−80∘−20∘=80∘,∠B'FA= 100∘−80∘=20∘,∴∠BFB'=180∘−∠B'FA=160∘,此时旋转时间为 t=1605=32; 综上，符合条件的t的值为14秒或30秒或32秒. 【解析】【解答】解：（1）①∵FK平分∠AFE， AK平分∠PAG， ∴∠EFH =∠HFA， ∠GAK =∠KAP， ∵AG⊥EF， ∴∠EFH+∠HFA+∠FAG =90°，又∵∠GAK+∠KAP+∠FAG =180°，故∠EFH+∠HFA+∠FAG+∠GAK+∠KAP+∠FAG=180°+90°= 270°，即2∠HFA+2∠GAK+2∠FAG=270°，∴∠HFA+∠GAK+∠FAG = 135°，∠AKF=180°-∠HFA-∠GAK-∠FAG=180°-135°=45°， 故答案为：45； 【分析】(1)①根据角平分线的性质可得∠EFH =∠HFA，∠GAK =∠KAP， 根据三角形内角和可得∠AKF=45°； ②等量代换可得 ∠EFH+∠HFA+12∠BEF=90°， 根据平行线的性质可得∠CEF =∠EFH+∠HFA，等量代换可得 4∠BEF+12∠BEF=90°， 求得∠BEF = 20°， 即可求得；(2)根据②中结论，分类讨论：当 B'E'⟂EF时，求得∠BFB'= 70°， 即可求出t 的值； 当 B'E'⟂AF时，求得∠BFB'= 150°， 即可求出t 的值； 当B' E'⟂AG时， 求得∠BFB'= 160°， 即可求出t 的值.
