初中物理第3节 电阻同步训练题

这是一份初中物理第3节 电阻同步训练题，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

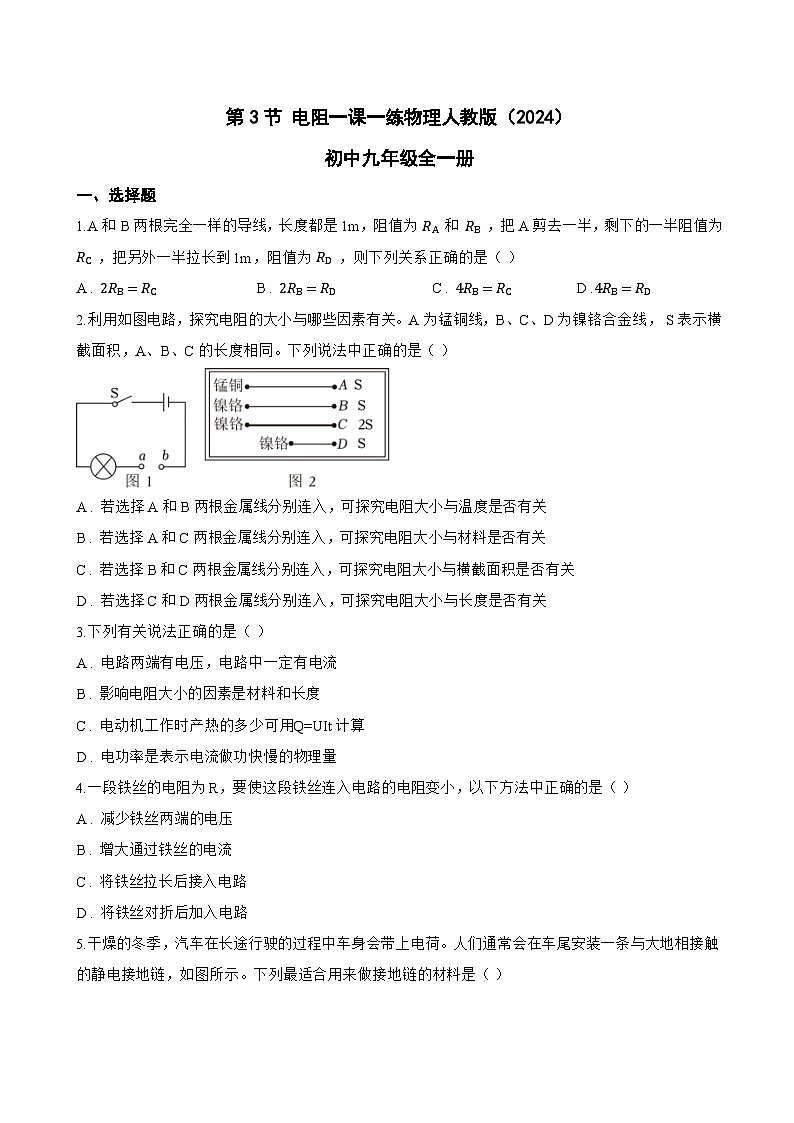

1.A和B两根完全一样的导线，长度都是1m，阻值为 RA 和 RB ，把A剪去一半，剩下的一半阻值为 RC ，把另外一半拉长到1m，阻值为 RD ，则下列关系正确的是（ ）
A . 2RB=RC B . 2RB=RD C . 4RB=RC D .4RB=RD
2.利用如图电路，探究电阻的大小与哪些因素有关。A为锰铜线，B、C、D为镍铬合金线， S表示横截面积，A、B、C的长度相同。下列说法中正确的是（ ）
A . 若选择A和B两根金属线分别连入，可探究电阻大小与温度是否有关
B . 若选择A和C两根金属线分别连入，可探究电阻大小与材料是否有关
C . 若选择B和C两根金属线分别连入，可探究电阻大小与横截面积是否有关
D . 若选择C和D两根金属线分别连入，可探究电阻大小与长度是否有关
3.下列有关说法正确的是（ ）
A . 电路两端有电压，电路中一定有电流
B . 影响电阻大小的因素是材料和长度
C . 电动机工作时产热的多少可用Q=UIt计算
D . 电功率是表示电流做功快慢的物理量
4.一段铁丝的电阻为R，要使这段铁丝连入电路的电阻变小，以下方法中正确的是（ ）
A . 减少铁丝两端的电压
B . 增大通过铁丝的电流
C . 将铁丝拉长后接入电路
D . 将铁丝对折后加入电路

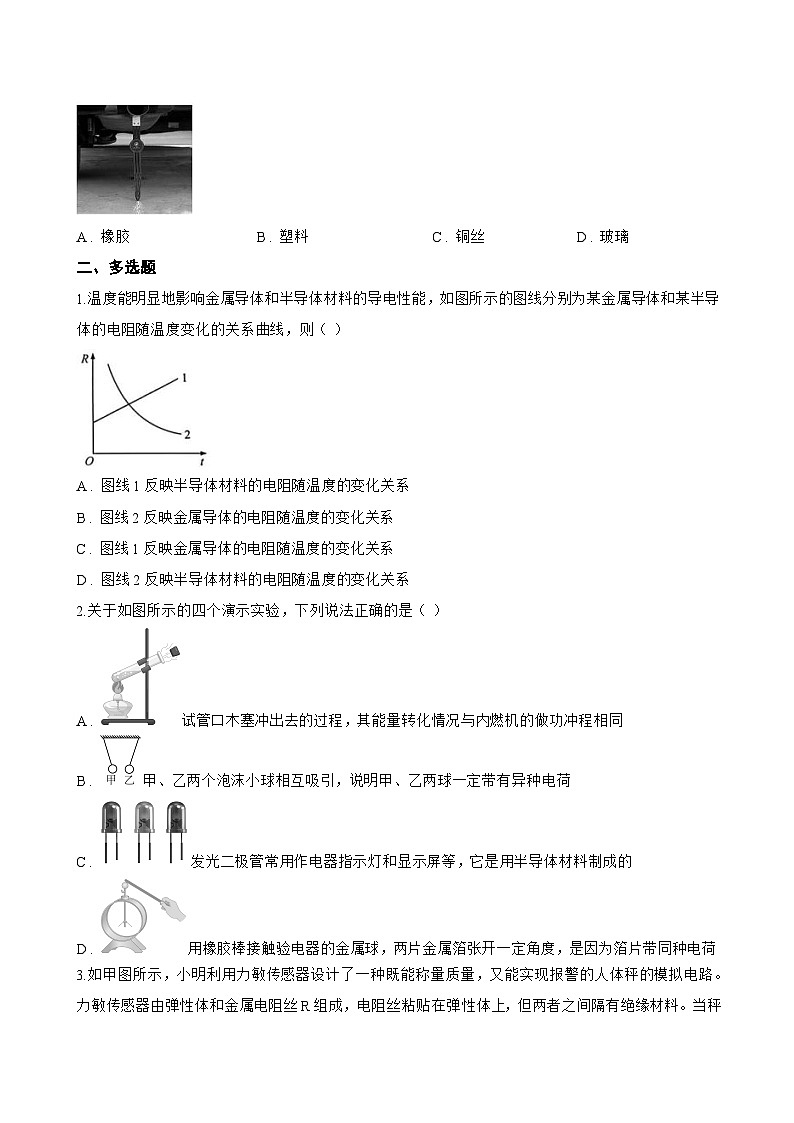

5.干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。人们通常会在车尾安装一条与大地相接触的静电接地链，如图所示。下列最适合用来做接地链的材料是（ ）
A . 橡胶 B . 塑料 C . 铜丝 D . 玻璃
二、多选题
1.温度能明显地影响金属导体和半导体材料的导电性能，如图所示的图线分别为某金属导体和某半导体的电阻随温度变化的关系曲线，则（ ）
A . 图线1反映半导体材料的电阻随温度的变化关系
B . 图线2反映金属导体的电阻随温度的变化关系
C . 图线1反映金属导体的电阻随温度的变化关系
D . 图线2反映半导体材料的电阻随温度的变化关系
2.关于如图所示的四个演示实验，下列说法正确的是（ ）
A . 试管口木塞冲出去的过程，其能量转化情况与内燃机的做功冲程相同
B . 甲、乙两个泡沫小球相互吸引，说明甲、乙两球一定带有异种电荷
C . 发光二极管常用作电器指示灯和显示屏等，它是用半导体材料制成的
D . 用橡胶棒接触验电器的金属球，两片金属箔张开一定角度，是因为箔片带同种电荷

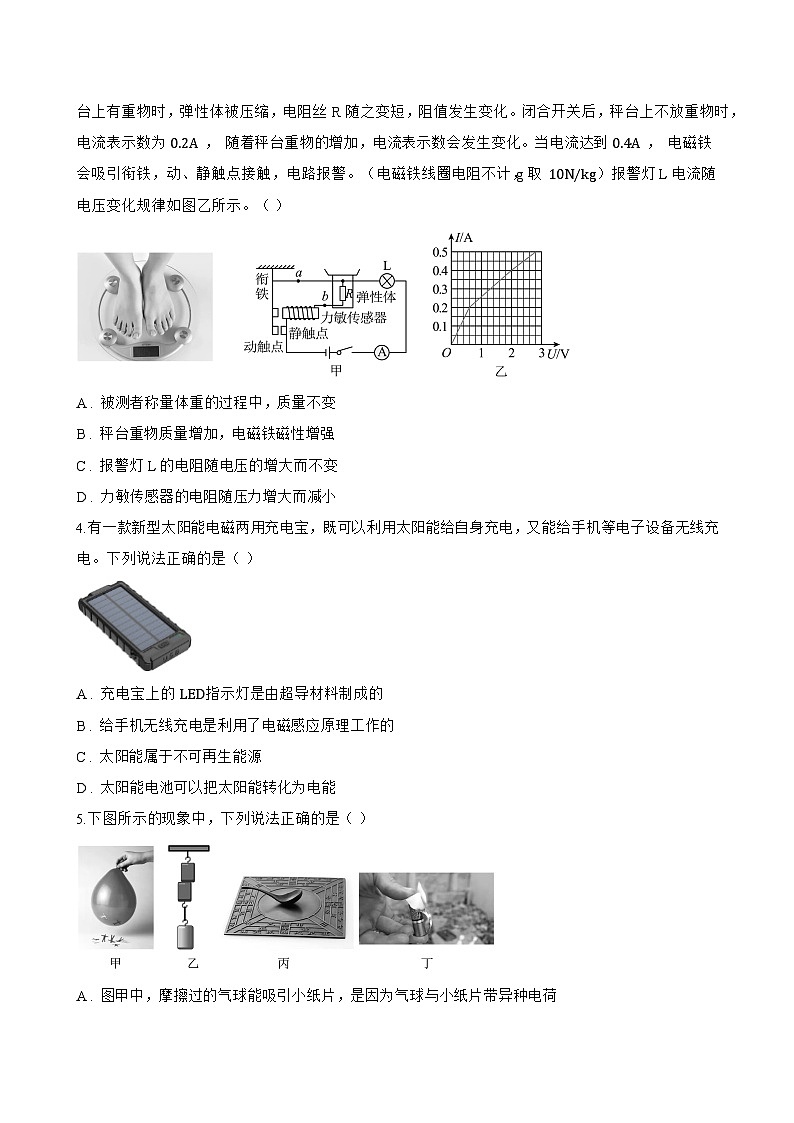

3.如甲图所示，小明利用力敏传感器设计了一种既能称量质量，又能实现报警的人体秤的模拟电路。力敏传感器由弹性体和金属电阻丝R组成，电阻丝粘贴在弹性体上，但两者之间隔有绝缘材料。当秤台上有重物时，弹性体被压缩，电阻丝R随之变短，阻值发生变化。闭合开关后，秤台上不放重物时，电流表示数为 0.2A ， 随着秤台重物的增加，电流表示数会发生变化。当电流达到 0.4A ， 电磁铁会吸引衔铁，动、静触点接触，电路报警。（电磁铁线圈电阻不计，g取 10N/kg）报警灯L电流随电压变化规律如图乙所示。（ ）
A . 被测者称量体重的过程中，质量不变
B . 秤台重物质量增加，电磁铁磁性增强
C . 报警灯L的电阻随电压的增大而不变
D . 力敏传感器的电阻随压力增大而减小
4.有一款新型太阳能电磁两用充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备无线充电。下列说法正确的是（ ）
A . 充电宝上的 LED指示灯是由超导材料制成的
B . 给手机无线充电是利用了电磁感应原理工作的
C . 太阳能属于不可再生能源
D . 太阳能电池可以把太阳能转化为电能
5.下图所示的现象中，下列说法正确的是（ ）
A . 图甲中，摩擦过的气球能吸引小纸片，是因为气球与小纸片带异种电荷
B . 图乙中，两个铅块紧压在一起后能吊住重物，说明分子间存在引力
C . 图丙中，处于地磁场中的司南，静止时其南极指向地理的北极
D . 图丁中，接在干电池两端的锡箔纸中间先燃烧起来，是因为中间窄电阻相对更大
三、填空题
1.如图所示、是一种调光台灯电位器（滑动变阻器）的内能结构示意图，a、b、c是它的三个接线柱。电位器要达到调光的作用应与灯泡串联，若只将b、c接入电路，闭合开关，顺时针转动簇钮时灯泡的亮度会 ________ 。
2.甲、乙两根完全相同的电阻丝，将甲电阻丝剪去一半，电阻变为 R1；将乙电阻丝从中间对折，电阻变为 R2。然后将 R1和 R2串联到电路中，则通过 R1的电流 I1 ________ （选填“大于”“等于”或“小于”）通过 R2的电流 I 2 ， R1两端电压 U1与 R2两端电压 U2之比 U1∶U2= ________ 。
3.某段金属导体两端电压为6V时，通过该电阻的电流为0.4A，则该电阻的大小为 ________ Ω；当通过该导体的电流为0A时，该电阻的大小为 ________ Ω。
4.LED液晶电视的发光二极管是由 ________ （填“导体”或“半导体”）材料制成的，马航MH370航班飞机在失联前与地面指挥系统是通过 ________ 传送信息的．
5.小丽用两端电压不变的电源及其他器材做了如图所示的实验：她先将材料甲单独接入电路中的a、b两端，闭合开关S，小灯泡发光；断开开关S，她再将材料乙单独接入电路中的a、b两端，闭合开关S，小灯泡的亮度更亮。请你根据小丽的实验步骤及现象，写出她所探究的问题： ________ 。
6.我国在西昌卫星发射中心用长征三号乙运载火箭成功将天通一号03星发射升空。工作时天通一号03星是通过 ________ 向地球传递信息的。其内部的芯片是由 ________ 材料制成的。
7.标有“220V 15W”的灯泡甲和“220V 60W”的灯泡乙，其灯丝长短相同，可发现 ________ 灯泡的灯丝较粗。若将这两个灯泡串联在220V的电源上，则 ________ 灯泡更亮一些（前两空均选填“甲”或“乙”）；若将乙灯单独接在110V的电源下，其实际功率为 ________ W。
8.小明在烧杯中加入盐水，将锌片和铜片部分浸入盐水中，组成一个盐水电池，他用电压表测量这个自制电池的电压，其现象如图所示．其中，盐水是 ________ （选填“导体”或“绝缘体”），通过现象可判断：铜片与电压表之间的导线中，自由电子的运动方向是 ________ （选填“铜片到电压表”或“电压表到铜片”）．
四、实验探究题
1.在“探究金属丝电阻大小的因素”的实验中，需要：
（1） 测量金属丝的长度：把金属丝拉直，用米尺测量金属丝的长度三次，然后求出平均值，这样做的目的是： ________ ．
（2） 测量金属丝的直径：将金属丝紧密的并排绕制成一个线圈，由图1可知，该刻度尺的分度值为 ________ m，金属丝的直径为 ________ m，进而算出它的横截面积．
（3） 测量金属丝的电阻：在实验室提供了一下器材：
A．待测金属丝Rx（阻值约20Ω）；
B．电流表A1（量程0～150mA，内阻为10Ω）；
C．电流表A2 （量程0～20mA，内阻30Ω ）；
D．电压表V（量程0～3V，内阻10kΩ）；
E．定值电阻R0 ， 阻值100Ω；
F．滑动变阻器R1 ， （阻值0～100Ω，额定电流0.2A）；
G．滑动变阻器R2（阻值0～5Ω，额定电流1.0A）；
H．学生电源的电压U=6V；
I．单刀单掷开关s一个，导线若干．
①为了尽可能使测量结果精确，测量时电表的示数不得小于其量程的 13 ．那么，实验中应选用的电流表是 ________ ，滑动变阻器是 ________ ．
②根据所选择的实验器材，在图2虚线方框内，画出该实验的最佳电路图，并标明元件符号 ________ ．
③根据所画的电路图，将图3实物图连接起来（没有选用的器材就不要连接） ________ ．
2.如图是小芳在探究影响导体电阻大小的因素时实验装置，猜想导体的电阻可能与下列因素有关：A．导体的材料 B．导体的长度 C．导体的横截面积
为了验证上述猜想，小芳用图甲的实验器材进行实验，其中①、②、③是镍铬合金丝，④是锰铜丝。
（1） 连接电路时，在M、N之间分别接上不同的导体，闭合开关后通过观察 ________ 来比较导体电阻的大小，用到的科学探究方法是 ________ 。
（2） 为了验证猜想B，应选用编号为 ________ 的两根金属丝分别接入电路进行实验。
（3） 分别将①、③两金属丝接入图中 M、N两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体的电阻跟 ________ 有关。
（4） 小芳同学想进一步测出②的电阻大小，把②接在 M、N之间的同时并联上电压表测出其两端的电压为1 V，电流表的示数如图乙所示，则②的电阻为 ________ Ω。
（5） 为了验证猜想A，应选用编号为 ________ 的两根金属丝分别接入电路进行实验。
（6） 用酒精灯给金属丝一边加热，一边观察电流表的示数，这是在探究导体电阻的大小与 ________ 的关系。
（7） 在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，是为了 ________ 。
3.某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干．
（1） 为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整．
（2） 闭合开关前，应将滑动变阻器的滑片移至变阻器的最 ________ （选填“左”或“右”）端．
（3） 闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R= ________ Ω．
（4） 实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：分析表中数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长，电阻 ________ （选填“越大”或“越小”）．．
（5） 在实验中，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫： ________ ．在下列两个电学实验中，应用此方法的是： ________ （选填字母）
A．用伏安法测电阻 B．探究电流与电压、电阻的关系．
五、计算题
1.不同类型的电灯是怎样工作的？某中学“ STS”课外活动小组的同学就这个问题进行了调查，收集了有关数据如表：其中，效率是电灯把电能转换为光能的一种量度，而寿命表示这种灯泡平均使用多长时间．普通钨丝灯，为了得到适当的电阻，钨丝要比人的头发还细并有 1m多长．为了使它能放入灯泡里，被做成“螺旋形线圈” .同时为了防止灯丝的氧化和升华，玻璃泡里充有不起反应的惰性气体氩和氮．钨丝灯泡效率低并且寿命短，但是很便宜，它们可以直接从电源得到电，不需要额外的设备．
（1） 一根钨丝被做成“螺旋形线圈”后，其电阻 ________ (选填“变大”、“变小”或“不变” ) ．
（2） 一只普通的灯泡中应用了较多的物理知识，请写出 2个物理知识在灯泡上的应用．
① ________ ；
② ________ ．
（3） 这种 60W的普通钨丝灯泡，在实际使用时与功率是 ________ W的电子节能灯发出的光的亮度相当．
（4） 如果用 11W的电子节能灯代替 60W的白炽灯，通过计算说明，哪个更经济？
2.小慧将标有“24V 60W”字样的小灯泡接在如图甲所示的电路中，电源的输出电压恒为12V，闭合开关时（t=0），开始用传感器记录电路中电流随时间变化的情况如图乙所示。利用高速摄影技术可以观察到前0.04s灯丝经历了从不发光、微微发光到逐渐变亮的过程，第0.04s后灯泡亮度不变并持续稳定发光。
（1） t=0.05s时，灯丝的实际功率是多少？
（2） 小灯泡亮度不变后，灯丝持续发光10s产生的热量是多少？
（3） 0∼0.04s，灯丝的电阻大小 ________ （选填“变小”或“不变”或“变大”），判断依据是 ________ 。
3.如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器 R1标有“15 Ω 1A”，滑片P每移动1cm， R1的电阻变化0.5 Ω ， 定值电阻 R2=20Ω。求：
（1） 当滑片P位于最左端时，电流表的示数；
（2） 某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3） 若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R 2时，其阻值不能小于多少？
4.电厂到用户两地之间原用电阻率为ρ 1、横截面半径为r 1的导线输电，由于农村电网改造需要换为电阻率为ρ 2 的导线输电，为达到原输电线路电阻不变的设计要求，新换导线的半径为多大?
六、综合题
1.小强把额定电压为2.5V的白炽小灯泡L 1和LED灯L 2连接成如图所示的电路，闭合开关后发现L 1不亮，L 2亮，电流表示数为0.01A。
（1） 用电压表测得开关闭合时L 1、L 2两端的电压分别为0.01V和2.9V，求：
①此时小灯泡L1的电阻；
②此时小灯泡L1实际功率；
③LED灯L2工作10s钟消耗的电能。
（2） 根据上面的数据分析可知，小灯泡L 1不亮的原因是 ________ 。
（3） 小强认为增加L 1两端的电压可能会使其变亮，他将如图所示电路中电源的电池增加至3节。闭合开关，两灯均不亮，电流表无示数。用电压表测得图中A、B接线柱间和A、D接线柱间的电压都为4.4V，这可能是 ________ （选填“L 1”或“L 2”）烧断，你的判断理由是 ________ 。
2.太阳是人类的“能源之母”，太阳能可能成为未来最理想的能源，太阳能电池板的材料最主要的是晶体硅材料；太阳能电池有很多优点，如使用寿命长，保养费用极低，但缺点是效率低，理论上最高效率η只有25%.
（1） 太阳能是 ________ (选填“可再生”或“不可再生”)能源；太阳能电池板的材料最主要的是晶体硅材料，它属于 ________ (选填“导体”“半导体”或“超导体”).
（2） 已知某太阳能电池板的总面积为0.5m 2 ， 太阳光照射到电池板表面每平方米的功率为1kW，则太阳能电池板1 h 最多提供的电能相当于完全燃烧多少千克的煤提供的能量?(煤的热值q球=3×107J/kg)
3.现有一个小型水电站，发电机提供的电压为250V，通过输电线向较远处的用户输电，输电线的总电阻为0.15Ω。若发电机提供给电路的最大总功率 P=50kW， 请完成以下问题；
（1） 输电线总电阻的最大电压为 ________ V
（2） 输电线发热损耗的最大电功率为 ________ W：若用户使用的用电器增加，则输电线上损耗的电功率 ________ (选填“增加”“减少”或“不变”).
（3） 若发电机提供给电路的总功率不变，要减少输电线上损耗的电功率，下列方案不可行的是____.
A . 换用导电性能更好的输电线
B . 提高输电电压
C . 适当增加输电线的横截面积
D . 减少输电时间
（4） 若未来将输电线改为超导输电线，与原来相比，每天可节省的电能是 ________ kW·h(设每天用电时间为14h).这些能量可让功率为 1kW的空调器工作 ________ h
4.LED灯是新兴的第四代电光源。它的主要部分是高亮度白色发光二极管。现利用图甲所示电路研究发光二极管的工作特性，把一个正常工作电压为3V的LED灯接入电源电压恒为 4.5V的电路，闭合开关S，改变LED灯两端的电压和电流，得到电压表与电流表示数关系如图乙所示。

（1）LED灯主要由 ________ （选填“导体”、“半导体”或“超导体”）材料制成，发光二极管在电路中属于 ________ （选填“电源”或“用电器”）；
（2）在图甲中，闭合开关S，调节滑动变阻器，发现电压表有示数，电流表无示数，原因是LED灯 ________ （选填“断路”或“短路”）；
（3）排除故障后，闭合开关S，如图丙所示，电压表示数为 ________ V。为了让LED灯正常发光，滑动变阻器滑片应向 ________ （选填“左”或“右”）移动。当LED灯正常发光时，其功率为 ________ W；
（4）如图丁所示，小明同学利用两块磁铁、一个线圈等器材制作了一台小型发电机，并用一个LED灯进行了实验探究。线圈转动时将会看到LED灯闪烁发光，请提出一个具有研究价值的问题 ________ 。
L/cm
15
30
45
60
75
R/Ω
2.5
5
7.5
10
12.5
额定电压(V)
额定功率(W)
效率 (新的时候)
寿命
(h)
每只售价 (元)
每度电费 (元)
白炽灯
220
60
3%
1000
1.5
0.5
电子节能灯
220
11
25%
3000
6
0.5
