初中第2节 电流和电路同步练习题

这是一份初中第2节 电流和电路同步练习题，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

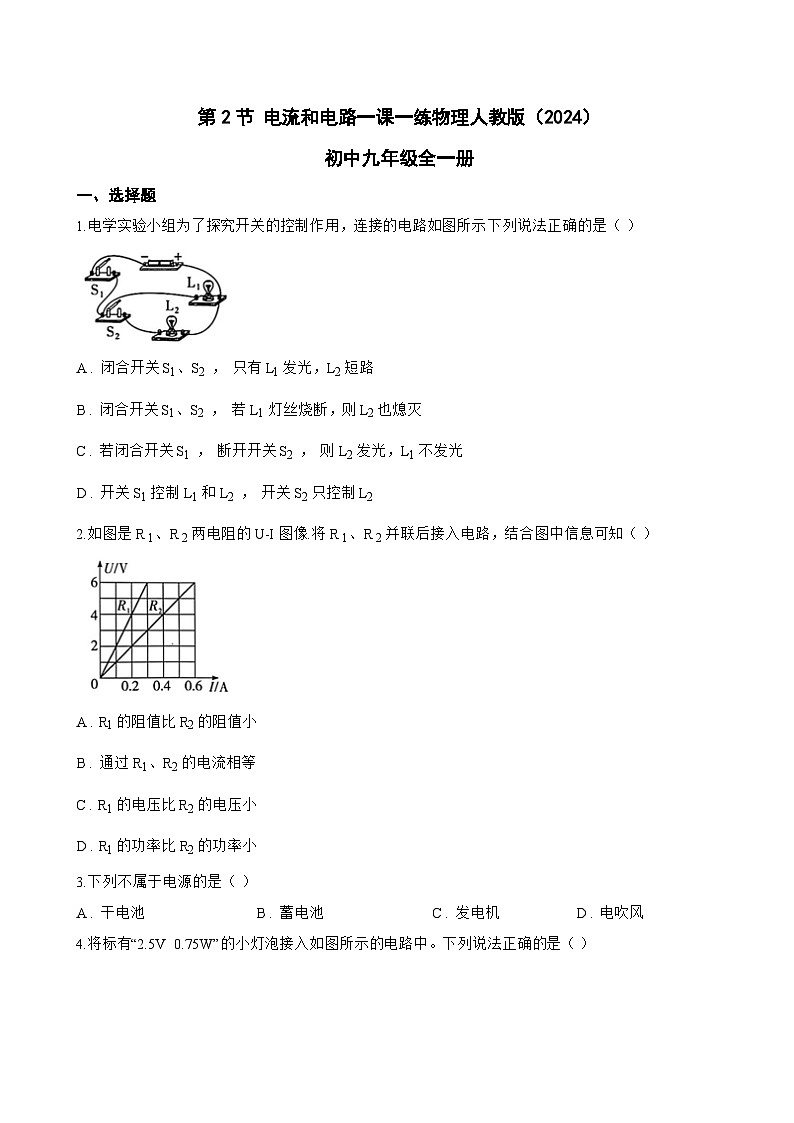

1.电学实验小组为了探究开关的控制作用，连接的电路如图所示.下列说法正确的是（ ）
A . 闭合开关S1、S2 ， 只有L1发光，L2短路
B . 闭合开关S1、S2 ， 若 L1 灯丝烧断，则L2也熄灭
C . 若闭合开关S1 ， 断开开关 S2 ， 则L2发光，L1不发光
D . 开关S1控制L1和L2 ， 开关S2只控制L2
2.如图是 R 1、R 2两电阻的U-I图像.将 R 1、R 2并联后接入电路，结合图中信息可知（ ）
A . R1的阻值比 R2的阻值小
B . 通过R1、R2的电流相等
C . R1的电压比R2的电压小
D . R1的功率比R2的功率小
3.下列不属于电源的是（ ）
A . 干电池 B . 蓄电池 C . 发电机 D . 电吹风

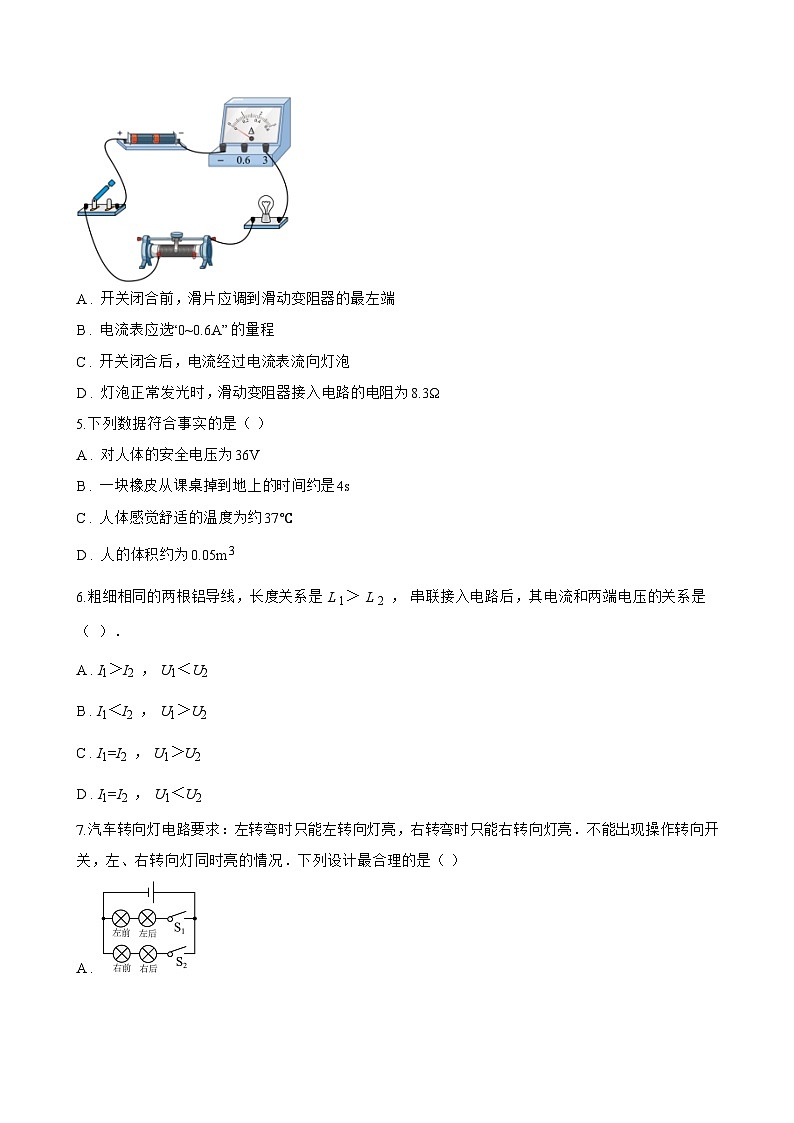

4.将标有“2.5V 0.75W”的小灯泡接入如图所示的电路中。下列说法正确的是（ ）
A . 开关闭合前，滑片应调到滑动变阻器的最左端
B . 电流表应选“0~0.6A”的量程
C . 开关闭合后，电流经过电流表流向灯泡
D . 灯泡正常发光时，滑动变阻器接入电路的电阻为8.3Ω
5.下列数据符合事实的是（ ）
A . 对人体的安全电压为36V
B . 一块橡皮从课桌掉到地上的时间约是4s
C . 人体感觉舒适的温度为约37℃
D . 人的体积约为0.05m3
6.粗细相同的两根铝导线，长度关系是 L 1＞ L 2 ， 串联接入电路后，其电流和两端电压的关系是（ ）．
A . I1＞I2 ， U1＜U2
B . I1＜I2 ， U1＞U2
C . I1=I2 ， U1＞U2
D . I1=I2 ， U1＜U2
7.汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮．不能出现操作转向开关，左、右转向灯同时亮的情况．下列设计最合理的是（ ）
A .
B .
C .
D .

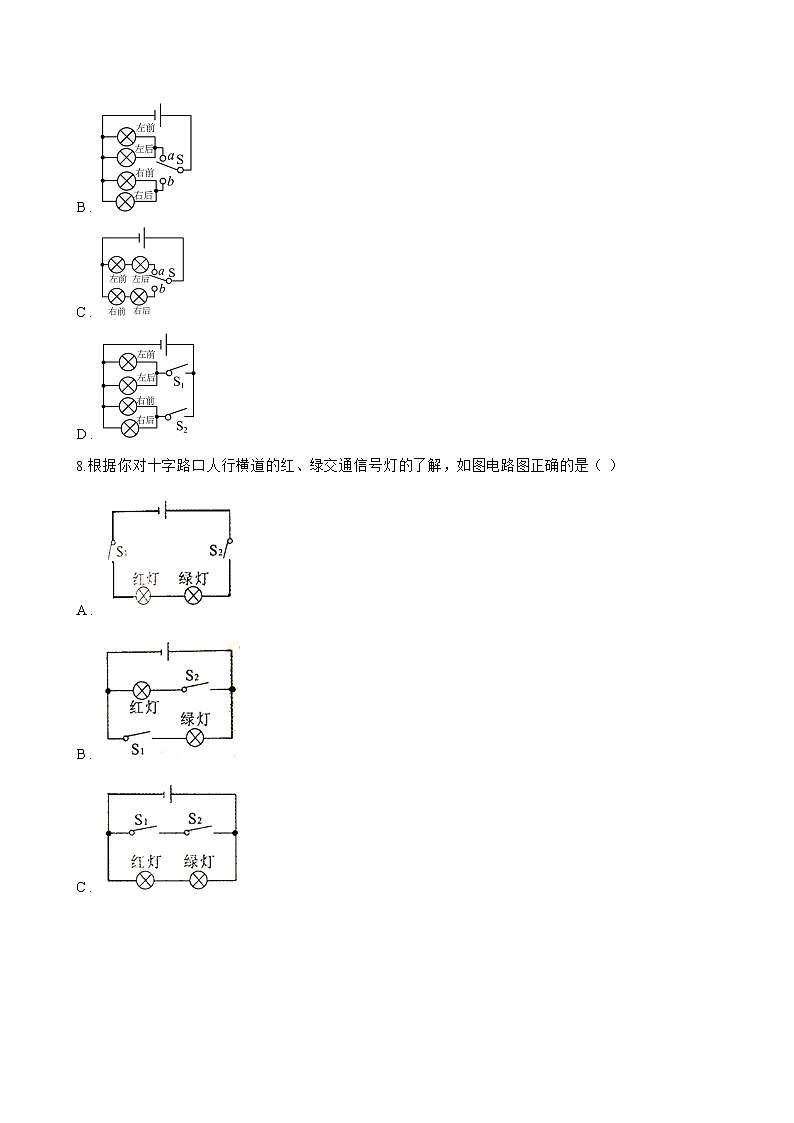

8.根据你对十字路口人行横道的红、绿交通信号灯的了解，如图电路图正确的是（ ）
A . ​
B . ​
C . ​
D . ​
二、多选题
1.如图是一个迷你音响实物图片和铭牌。对于该音响，下列说法正确的是（ ）
A . 锂电池工作时，将电能转化为化学能
B . 音响在3V电压下正常工作
C . 音响正常工作时每秒消耗电能5J
D . 音响正常工作时电流是0.6A
2.对下列图中现象，解释正确的是（ ）

A . 甲图：被丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中玻璃棒失去了电子
B . 乙图：A中正电荷可以通过金属棒流向B，使B中的金属箔带同种电荷而张开
C . 丙图：摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
D . 丁图：用细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球一定带有同种电荷
3.实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）
A . 甲电路中，开关S只控制L1
B . 乙电路中，闭合开关S，L1不亮，L2亮
C . 丙电路中，闭合开关S，L1亮，L2不亮
D . 丁电路中，断开开关S，L1不亮，L2亮
4.下面所述情况和装置中，属于对静电应用的是（ ）
A . 静电复印装置
B . 静电喷漆设备
C . 印染厂的车间内空气保持适当的湿度
D . 以煤为燃料的热力电站使用的静电除尘设备
5.如图是灯泡L的I-U图像，结合图像分析，下列选项正确的是（ ）
A . 当通过灯泡L的电流为0.2A时，工作1min消耗的电能是0.24J
B . 当通过灯泡L的电流为0.3A时，其电功率为0.72W
C . 将两个完全相同的灯泡L并联在3.6V的电源两端，电路的总功率为2.88W
D . 将灯泡L和6Ω的定值电阻串联在6V的电源两端，电路的总电阻为18Ω
三、填空题
1. 科技人员设计了一种可移动式太阳能水上漂浮房，它具有冬暖夏凉的优点，不仅为人们到海滨旅游提供了方便，而且节约了能源、减少了对环境的污染．某可移动式太阳能水上漂浮房的屋顶安装了太阳能电池板，接收太阳能的功率为9.0×10 3W，能为该房供应热水和在水上移动等提供能量．

(1)太阳能电池板将太阳能转化为 ________ 能．
(2)若电池板吸收的太阳能只用来提供推动漂浮房前进所需的能量，漂浮房在平静的水面上以恒定功率沿直线运动，运动过程中受到的阻力不变．从某一时刻开始，漂浮房受到水平方向的牵引力F随运动时间t的变化关系如图所示，t=50s后，漂浮房以2.5m/s的速度做匀速直线运动．则在整个运动过程中，漂浮房受到的阻力大小为 ________ N，太阳能转化为机械能的效率为 ________ ．
2.小山为自制“伏打电池”连接了如图所示的电路。闭合开关S，小灯泡发光，电压表指针右偏，金属B是电源的 ________ 极；灯泡中电子运动方向为 ________ （选填“从A到B”或“从B到A”）。
3.有两个电路元件A和B，流经各元件的电流I与其两端电压U的关系如图所示。把A、B两元件串联起来接在某一电源两端，测得电路中电流为0.2A，则此时R A∶R B＝ ________ ；若把A、B元件并联起来接在1V电源两端，电路中的总电流为 ________ A，此时R B＝ ________ Ω。
4.一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的 ________ 。
5.路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是 ________ 的。工作时间长了，外壳发烫，是由于电流的 ________ 效应。
6.如图，小佳通过实验测得A、B、C三处电流大小，请你帮助小佳得出实验结论：串联电路中各处电流
7.额定电压均为6V的甲、乙两灯，U﹣I图线如图所示，甲、乙两灯的额定功率之比为 ________ ，甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为 ________ 。
8.规定 ________ 电荷定向移动的方向为电流方向．
9.小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA．如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯 ________ 盏．
10.用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为 ________ （ 选填“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不发热，说明电炉丝的电阻远远 ________ （选填 “大于”或“小于”）导线的电阻。
四、实验探究题
1.小明在实验课上使用电流表测量电路中的电流.
（1） 小明计划将电流表接入电路中测量电流，接入电路前电流表指针如图甲所示，接下来应该进行的操作是对电流表 ________
（2） 将调整好的电流表接人如图乙所示的电路中，线头A接电流表的 ________ 接线柱，线头B接电流表的 ________ 接线柱，用开关进行试触
（3） 闭合开关，发现电流表的指针如图丙所示，接下来的操作是____
A . 换个电流表继续测量
B . 多次测量求平均值
C . 拧紧接线柱
D . 换用“0~0.6A”测量范围进行测量
（4） 正确操作后，电流表的示数如图丁所示，则电路中的电流为 ________ A.
2.测量并联电路的电流。实验小组想要测量并联电路各支路及干路电流的大小，连接测量电路如图甲所示；
（1）请你在图乙方框中画出此实验电路所对应的电路图； ________
（2）闭合开关，发现L1不亮，而L2亮。则电路故障可能是L1 ________ 。排除故障后继续实验，电流表的示数为0.26A，可知 ________ （填“L1支路”、“L2支路”）的电流为0.26A；
（3）实验小组准备全部拆除电路后再次连接电路测量其它位置的电流。物理老师指出：在原电路基础上只需移动一根导线即可测量出干路电流。请找到需要移动的这根导线，在图丙中将这根导线上打上“×”，然后画出正确的连接； ________
（4）移动之后，闭合开关，电流表示数如图丁所示，则另一条支路的电流是 ________ A。
五、计算题
1.小明为航天员设计了一款航天服，既能保温又能照明。其简化电路如图所示，电源电压恒为24V，发热电阻R的阻值未知，小灯泡的电阻为 48Ω（忽略温度对灯丝电阻的影响），闭合开关 S1和 S2 ， 电流表示数为1.1A，求：
（1） 通过小灯泡L的电流；
（2） 发热电阻R的阻值。
2.如甲图所示，当开关S闭合，两盏灯泡正常发光，已知电源电压为3V，电流表、电压表示数如图乙所示；
（1） 灯泡 L2的电流为A？
（2） 小灯泡 L1两端的电压为多少V？
3.某校开展了安全创意设计比赛活动，物理兴趣小组利用磁性开关 S2设计了烟雾报警与自动喷淋联动模拟系统，当烟雾达到一定浓度时触发自动报警喷淋，防范火灾发生。如图所示，图甲为该模拟系统示意图， RC为控制电路中的气敏电阻，定值电阻 R0=30Ω。控制电路中的电流 I控≥0.02A时，磁性开关动触片被电磁铁吸引与触点a接触，安全指示灯L熄灭，报警喷淋系统同时正常工作；控制电路中的电流小于0.02A时，动触片被释放，与触点b接触，安全指示灯亮，报警喷淋系统停止工作。已知控制电路电源电压 U控大小可调节，电磁铁线圈电阻不计，气敏电阻 RC的阻值与烟雾浓度C的关系如图乙所示。工作电路电源电压 U=36V ， 报警电铃标有“36V 18W”字样。
（1）报警电铃响时电流表示数为2.5A，喷淋系统工作20s消耗的电能是多少？
（2）通过调节 U控大小，可改变该装置对烟雾探测的灵敏度。调节 U控 ， 当触发报警喷淋的最低烟雾浓度 C=8%时，则控制电路此时消耗的电功率是多少？
4.（二）考向2 实际应用类
某简易植物工厂，为了给植物提供光和热，君君、辉辉、阳阳共同设计了如图所示的电路图.小灯泡L的规格是“12 V6 W”.电源电压为12 V，R 为加热电阻，阻值大小为6Ω，求：
（1） 请帮助君君同学算出只闭合 S 2 通过 R 的电流；
（2） 请帮助辉辉同学算出只闭合 S 1 灯泡 L的电阻；
（3） 阳阳同学闭合S 1、S 2后，通电10 min，求 R 产生的热量和电路消耗的总电能.
5.学校举办科技节，小李同学利用所学知识设计了一款电热杯垫参加展评，该杯垫具有“加热”和“保温”两种功能。他设计电路如图所示，电源电压为12V， R1、 R2为两个发热元件，其阻值不随温度变化， R2的阻值为 8Ω ， 当开关S接2时，电流表的示数为1A。求：
（1） 发热元件 R1的阻值。
（2） S接1时，杯垫工作10s产生的热量。
六、综合题
1.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．
（1） 上表中的最后一空处相应的百分误差应是 ________ %．
（2） 从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差 ________ （选填“越大““越小“或“不变“）．
（3） 如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的 ________ ．
2.小明家正在用天然气煲粥，根据相关情景，回答下列问题。
（1） 小明将塑料袋中的米粒倒出时，发现有些米粒会吸附在塑料袋上，且米粒间相互排斥。下列解释合理的是 （ ）
A . 塑料袋是导体
B . 与米粒摩擦后的塑料袋不带电
C . 米粒相互排斥是由于带上了同种电荷
D . 摩擦过程中创造了电荷
（2） 煲粥时，老远就能闻到粥很香，粥凉后，香味不明显，此现象主要说明（ ）
A . 物质是由分子、原子构成的
B . 分子间有间隙
C . 分子在不停地做无规则运动
D . 温度越高，分子热运动越剧烈
（3） 如图，从热粥中取出的金属勺子，由烫手到不烫手的过程中，其内能（ ）
A . 逐渐增加
B . 保持不变
C . 通过热传递改变
D . 通过做功改变
（4） 下列关于天然气燃烧的说法中正确的是（ ）
A . 夏天煲粥，天然气的热效率比冬天高
B . 天然气消耗越多，其热值越大
C . 天然气放出热量越多，燃料热值越大
D . 天然气燃烧时内能转化为化学能
3.开关是用于控制电路通与断的基本电路元件，不同类型开关、不同的连接方式，可使电路发挥不间功能。
（1） 如图所示的电路，通过开关S 1、S 2的断开与闭合可使两灯组成串联或并联电路（S 2为单刀双掷开关）。若闭合开关S 1 ， 同时将开关S 2接b，则有电流通过的灯泡是 ________ ；
（2） 用电器可以并联或串联，开关也能并联或串联，从而达到不同的控制效果。卖衣服的商场有两个试衣间，如果两个试衣间都有人（锁门——门插销相当于一个开关闭合），则入口处“有人”指示灯亮起；如果两个试衣间都没有人或只有一间有人时，指示灯不亮。则此电路的两个开关应该是 ________ （选填“串联”或“并联”）；
（3） 以下情景中开关也需如此安装的有；
A . 楼道里的电灯，夜间有人走动发出声音时会亮
B . 卧室门口有开关，床头也有开关，都能单独控制卧室里灯的亮与灭
C . 烟雾报警器有两个触发开关，一个是探测烟雾的，浓度达到一定程度，开始报警；另一个是探测温度的，温度达到一定的程度，也会开始报警
（4） 电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。下列图中符合要求的电路是。
A .
B .
C .
D .
4.近年来，多旋翼无人机发展迅速．由于其机动性和灵活性强，广泛应用在航拍领域、交通管理等方面．如图所示为某品牌四旋翼无人机，它采用4个电机带动旋翼（螺旋桨）转动，对下方空气施力的同时获得升力．该无人机设有一键起降和返航、空中悬停等功能，携带的摄像机可以进行高清拍摄并实时把信号传到遥控器显示器，它还拥有GPS卫星定位系统．下表是该无人机的部分参数：
（1） 根据上述内容，下列说法中不正确的是
A . 遥控无人机、卫星定位都是通过电磁波来传递信息的
B . 无人机利用了空气对旋翼的反作用力从而获得升力
C . 无人机在拍摄地面图象时减小悬停高度可以使图象变大
D . 无人机在悬停时不消耗电能
（2） 电动机在工作时要保持其两端电压为12V不变，通过电子调速器（简称电调）来控制电动机的电流从而改变电动机的功率，每一个电动机连接一个电调，那么电动机和电调的连接方式是 ________ （选填“并联”或“串联”）；若电源电压全部加在电动机和电调的两端，则电动机和电调的功率之比为 ________ ．
（3） 在电池满容量的情况下，该无人机参与某次火情的勘测时，需要从地面起飞，飞到火场上空60米高处，然后悬停观测（整个过程四个电动机同时工作）．由于无人机机动性和灵活性强，这一过程可视为以最大速度匀速直线上升，且达到60米高处时立即静止（悬停）．若无人机悬停观测10分钟，电动机将电能转化为机械能的效率为90%，无人机上升过程中所受的阻力为10N，通过计算回答下列问题：（g取10N/kg）
a．从起飞到悬停结束，电动机消耗多少电能？电调部分消耗多少电能？
b．若无人机从60米高处返回到地面，要求电池容量至少剩余10%，若不计其他能量损失，该无人机完成悬停观测后，能否安全返回？
5.有两种灯泡，分别标有“110V 60W”和“110V 25W”。
（1） 一只60W的灯泡接入100V的电路中，电功率是多少?
（2） 能不能各取一只串联接入220V照明电路使用?请说明原因；
（3） 若把两种灯泡在同一电路中混合使用，并使它们都能正常发光，最少应各使用多少只，如何连接?
额定功率
5W
电源
锂电池
频率范围
100Hz-20kHz
额定电压
3V
电流表的偏转角度
量程为0—0.6电流表的读数
百分误差
满刻度
0.60
2.5%
满刻度的二分之一
0.30
5.0%
满刻度三分之一
0.20
7.5%
满刻度四分之一
0.15
10%
满刻度十分之一
0.06
25%
满刻度二十分之一
0.03
整机质量
2kg
电池额定电压
15V
最大起飞海拔高度
5000m
电池容量
5000mA•h
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
