初中物理人教版（2024）九年级全册（2024）第2节 电流和电路课后作业题

这是一份初中物理人教版（2024）九年级全册（2024）第2节 电流和电路课后作业题，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

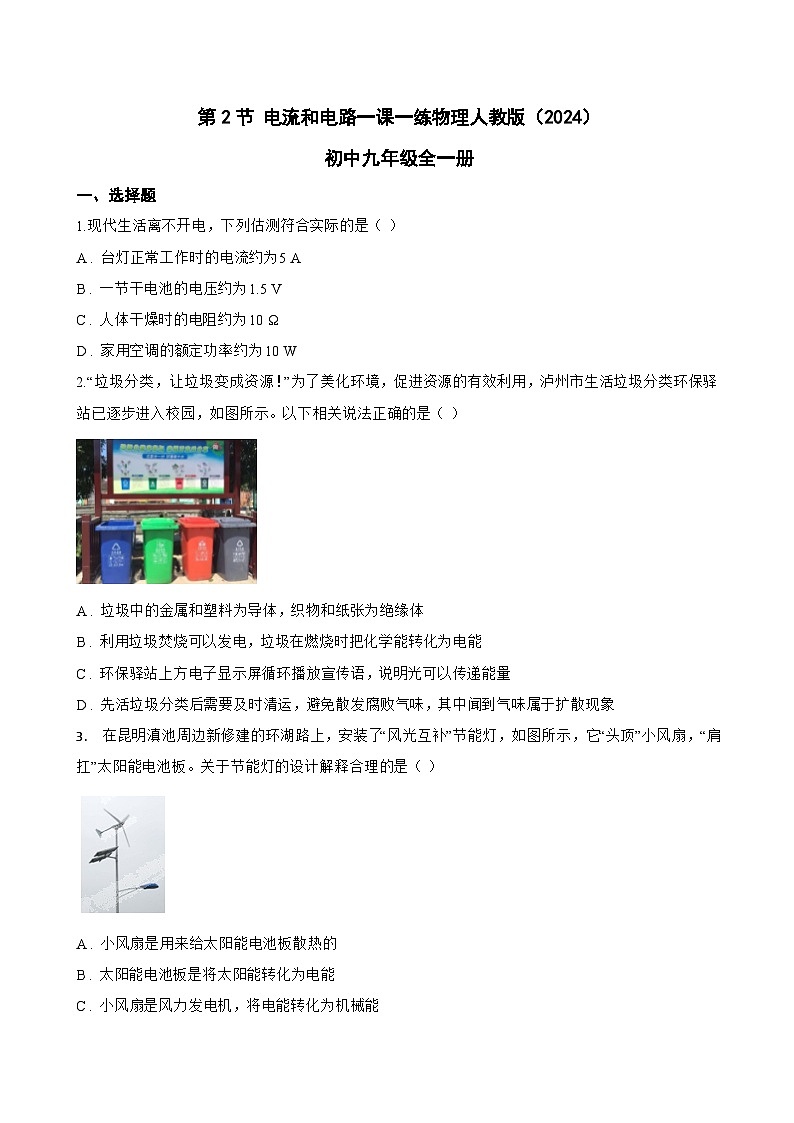

1.现代生活离不开电，下列估测符合实际的是（ ）
A . 台灯正常工作时的电流约为5 A
B . 一节干电池的电压约为1.5 V
C . 人体干燥时的电阻约为10 Ω
D . 家用空调的额定功率约为10 W
2.“垃圾分类，让垃圾变成资源！”为了美化环境，促进资源的有效利用，泸州市生活垃圾分类环保驿站已逐步进入校园，如图所示。以下相关说法正确的是（ ）
A . 垃圾中的金属和塑料为导体，织物和纸张为绝缘体
B . 利用垃圾焚烧可以发电，垃圾在燃烧时把化学能转化为电能
C . 环保驿站上方电子显示屏循环播放宣传语，说明光可以传递能量
D . 先活垃圾分类后需要及时清运，避免散发腐败气味，其中闻到气味属于扩散现象
3. 在昆明滇池周边新修建的环湖路上，安装了“风光互补”节能灯，如图所示，它“头顶”小风扇，“肩扛”太阳能电池板。关于节能灯的设计解释合理的是（ ）
A . 小风扇是用来给太阳能电池板散热的
B . 太阳能电池板是将太阳能转化为电能
C . 小风扇是风力发电机，将电能转化为机械能
D . 蓄电池在夜晚放电时，将电能转化为化学能

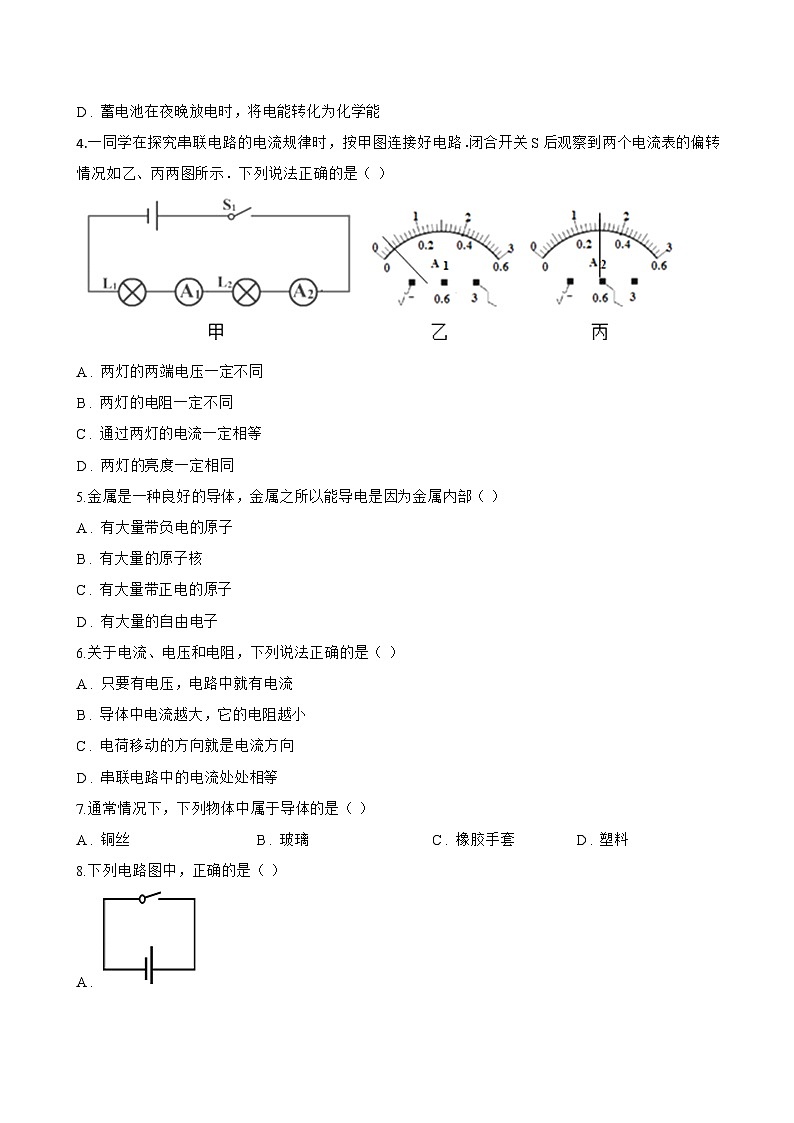

4.一同学在探究串联电路的电流规律时，按甲图连接好电路．闭合开关S后观察到两个电流表的偏转情况如乙、丙两图所示．下列说法正确的是（ ）
A . 两灯的两端电压一定不同
B . 两灯的电阻一定不同
C . 通过两灯的电流一定相等
D . 两灯的亮度一定相同
5.金属是一种良好的导体，金属之所以能导电是因为金属内部（ ）
A . 有大量带负电的原子
B . 有大量的原子核
C . 有大量带正电的原子
D . 有大量的自由电子
6.关于电流、电压和电阻，下列说法正确的是（ ）
A . 只要有电压，电路中就有电流
B . 导体中电流越大，它的电阻越小
C . 电荷移动的方向就是电流方向
D . 串联电路中的电流处处相等
7.通常情况下，下列物体中属于导体的是（ ）
A . 铜丝 B . 玻璃 C . 橡胶手套 D . 塑料

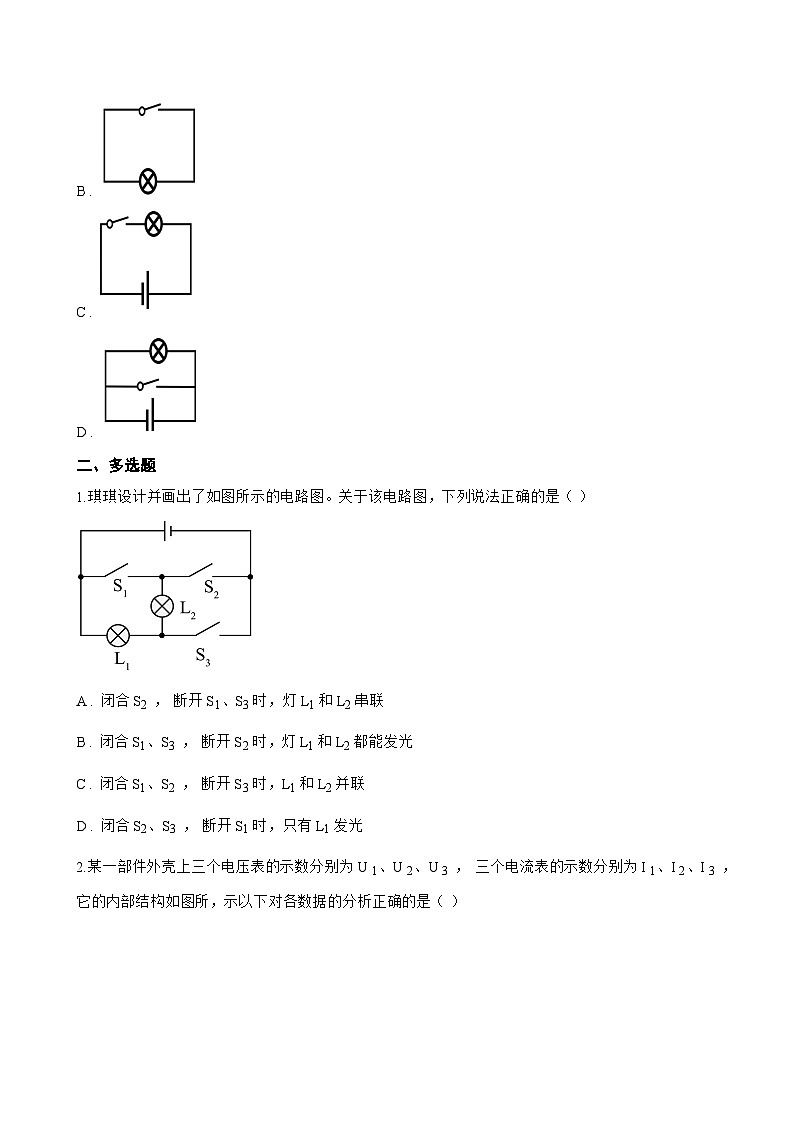

8.下列电路图中，正确的是（ ）
A . ​
B . ​
C . ​
D . ​
二、多选题
1.琪琪设计并画出了如图所示的电路图。关于该电路图，下列说法正确的是（ ）
A . 闭合S2 ， 断开S1、S3时，灯L1和L2串联
B . 闭合S1、S3 ， 断开S2时，灯L1和L2都能发光
C . 闭合S1、S2 ， 断开S3时，L1和L2并联
D . 闭合S2、S3 ， 断开S1时，只有L1发光
2.某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3 ， 三个电流表的示数分别为I 1、I 2、I 3 ， 它的内部结构如图所，示以下对各数据的分析正确的是（ ）
A . U3=U2+U1 B . U1=U2+U3 C . I1=I2=I3 D . I1=I2+I3
3.关于电荷和电流的有关描述，以下说法正确的有（ ）
A . 自然界中只有两种电荷
B . 电荷移动的方向就是电流的方向
C . 金属导体导电是带负电的自由电子的定向移动形成的
D . 两物体摩擦时失去电子的物体会带正电
4.如图为“探究焦耳定律”的实验装置。两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高。下列说法正确的是（ ）
A . 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B . 右侧电阻丝的阻值比左侧大
C . 通过右侧电阻丝的电流比左侧小
D . 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
5.悉尼科技大学的研究小组研发了一种独特的复合材料﹣﹣石墨纸，如图所示，其成分以石墨为主，薄如纸张，比钢要坚硬10倍且轻巧，还可以回收再利用，未来应用非常广泛，下列说法错误的是（ ）
A . 与同体积的钢相比，石墨纸的质量较大
B . 与钢相比，石墨纸的硬度较大
C . 石墨纸是一种环保材料
D . 石墨纸是绝缘体，不易导电
三、填空题
1.复印机给办公带来了许多便利。复印过程中的核心一步是先在硒鼓表面形成带正电的“静电潜像”，之后带负电的墨粉被带正电的“静电潜像”所 ________ 显出墨粉组成的字迹。复印机的塑料外壳是 ________ （选填“导体”或“绝缘体”）。
2.如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，电动自行车就通电了。车钥匙的作用相当于电路中的 ________ ，给电动车充电时，蓄电池相当于电路中的 ________ 。
3.C919大飞机商业首飞，在它机体主结构上使用了第三代铝锂合金材料，该材料的 ________ 小，相比同体积的普通铝合金质量更小。飞机在空中飞行时，因与空气摩擦而带 ________ ，轮胎在着陆过程中把静电导入大地，为避免着陆过程对地勤人员造成的危害，飞机的轮胎应采用 ________ （填“导体”“半导体”“绝缘体”）材料制成。
4.毛皮与橡胶棒摩擦，橡胶棒由于 ________ 电子而带负电，油罐车的下面拖着一条铁链是因为铁是 ________ ．
5.2010上海世博会的主题是：城市，让生活更美好，展会上充分体现“绿色、环保、节能”的理念．园区内的交通实现了零排放，如图是一种在世博园区内供游人乘座的电动汽车，则这种车辆在驱车行驶中的能量转化为 ________ ．
四、实验探究题
1.用图甲所示电路测量额定电压为 2.5V的小灯泡的电阻，实验所用电源为三节新的干电池，根据实验数据绘制的小灯泡的 I−U图像如图乙所示。
（1） 为保证实验顺利进行，应选用____ (选填序号 )滑动变阻器；
A . “ 20Ω0.5A”
B . “ 50Ω0.3A”
C . “ 100Ω0.2A”
（2） 用笔画线代替导线，将图甲电路补充完整 ____(要求：滑片向右移动灯变亮 )；
（3） 当滑动变阻器的滑片置于某位置时，电流表的示数如图丙所示，为测量小灯泡正常发光时的电阻，应将滑片向 ________ (选填“左”或“右” )移动。
2.小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L 1和L 2），两只相同电压表V 1和V 2（量程均为0～3V和0～15V），导线若干
（1） 他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 ________ 状态。
（2） 为测量 L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整 ________ 。
（3） 具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表 V1和 V2的指针偏转角度相同，则可能的原因是电压表 ________ (选填“ V1”或“ V2”)的量程选大了，此时电压表 V1和 V2的示数分别为 ________ V和 ________V°
（4） 解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以____
A . 保持 B接线不动，将电压表 V1连线由 A改接到C
B . 保持 C接线不动，将电压表 V2连线由 A改接到B
（5） 为了得到更普遍的规律，下列操作最合理的是____
A . 将灯泡 L1和 L2互换位置进行多次测量
B . 换用不同规格的灯泡进行多次测量
分析AB、BC、AC间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。
3.芳菲同学所在物理课外学习小组进行了下列与电学相关的实验：
（1） 在实验中，仲文同学把玻璃珠接入电路中，电路图如图甲所示，完成电路连接后，仲文闭合开关S，发现小灯泡L不发光，其他连接正常，由此他得出结论：玻璃球是 ________ ；之后，他给玻璃珠加热，当玻璃珠加热到炽红状态时，发现小灯泡L重新发光了，说明此时处于炽红状态的玻璃珠是 ________ （以上两空均选填“导体”或“绝缘体”）；
（2） 上述实验后，同组芸熙同学要完成胡老师交给他的课后实践，如图乙所示，是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一起亮或一齐灭。
①芸熙同学说，这两个灯泡是串联的，你认为他的看法 ________ （选填“一定”或“不一定”）正确，理由是 ________ ；
②为了完成上述探究，思瀚同学主动提出解决此问题，既不打开盒子，也无任何辅助器材，思瀚同学用以下方法即可判断出两灯的连接方式，请你帮他把方法补充完整： ________ 。
（3） 上述问题解决后，芸熙恍然大悟，对电学实验产生了浓厚的兴趣，于是他把两只小灯泡串联接在用干电池做电源的电路中连接好电路如图丙所示的电路后，他闭合开关S，他发现L 1、L 2两只灯泡都不亮，他用手按一下灯泡L 1 ， 结果灯泡L 1、L 2都不亮；接着他再按一下灯泡L 2 ， 结果两灯同时亮了，松开手两灯又熄灭了，则故障可能是 ________ （选填“L 1灯丝断了”“L 2灯丝断了”“L 1短路”或“L 2与灯座接触不良”）；排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；芸熙将开关S换接到L 1和L 2之间，闭合开关后观察到的现象是 ________ （选择）
A.“L1先亮，L2后亮”
B.“L2先亮，L1后亮”
C.“两灯同时亮”
（4） 图丁是雨萱同学连接并联电路的实物图，此时若闭合开关将会损坏 ________ （选填“ab间灯泡”“cd间灯泡”或“电源”）；芳菲告诉雨萱，只需要移动其中一根导线的一个接点，就可以改接成两盏灯并联的电路，则需要移动的导线是 ________ （填表示导线的数字）的右端改接到 ________ （填表示接线柱的字母）。
五、计算题
1.如图甲是科技小组设计的“智能温控小屋”简化电路，受控电路功率随时间的变化关系如图乙所示。当室温上升至28℃时冷却系统开始工作，当室温降至23℃时停止工作。R t为热敏电阻，其阻值随温度的升高而减小，当控制电路中的电流为0.15A时，衔铁刚好被吸下，控制电路电源电压恒为3V。定值电阻R 0为100Ω，线圈电阻忽略不计。求：
（1）受控电路30min内消耗的电能；
（2）受控电路工作时，通过电阻R0的电流；
（3）热敏电阻Rt的变化范围。
2.某同学选用规格为“12V； 6W”的灯泡L、定值电阻 R 1（阻值为12Ω）及滑动变阻器 R 2（规格为“24Ω； 2A”）等元件设计了如图所示的电路。闭合开关S、S 2 ， 滑动变阻器的滑片移至 a端时，灯泡L正常发光。电源电压不变，不考虑灯丝电阻的变化，求：
（1） 当三个开关都闭合，滑动变阻器的滑片移至 a端时，电流表的示数是多大？
（2） 该电路在通电的状态下，消耗的最小功率是多大？
3.学校举办科技节，小李同学利用所学知识设计了一款电热杯垫参加展评，该杯垫具有“加热”和“保温”两种功能。他设计电路如图所示，电源电压为12V， R1、 R2为两个发热元件，其阻值不随温度变化， R2的阻值为 8Ω ， 当开关S接2时，电流表的示数为1A。求：
（1） 发热元件 R1的阻值。
（2） S接1时，杯垫工作10s产生的热量。
4.已知电源电压为10V保持不变，R 1＝25Ω，小灯泡正常发光时的电流为0.3A。（不考虑灯丝电阻变化）
（1）断开S1、S2此时小灯泡L正常发光，求小灯泡正常发光的电压；
（2）S1、S2都闭合时，电流示数变为0.6A，求R2的阻值。
六、综合题
1.物理兴趣小组开展了“电动自行车”项目化学习活动，请帮助完成下列内容：
（1） 通过走访，小组同学发现有市民直接从自家楼上私拉接线板为电动自行车“飞线充电”（图甲）。“飞线充电”时，若有雨水进入插线板内部，可能导致电路 ________ ，引发火灾。
（2） 正常充电时，电动自行车电池充电时间不宜过长，为了保证充电安全，兴趣小组同学设计了如图乙所示的定时充电器为电动自行车充电。当定时器中有电流通过时，充电器就会被断开。针对该定时充电器的设计方案，下面说法正确的是______。
A . 充电时，定时器与充电器串联
B . 充电时，定时器在电路中相当于一根导线
C . 停止充电时，充电器在电路中处于被短路状态
（3） 有的电动自行车上有加速按钮，当把这个按钮按下时，电动机 转速增大，能体现此设计的电路是 ________ 图（选填“丙”或“丁”）。
（4） 某辆电动自行车在水平路面上以正常速度匀速行驶时，其电池组提供给电动机的电压为36V，通过电动机的电流为5A，电动机工作10min消耗的电能为 ________ J。
2.小英家里有一个电吹风，该电吹风的工作原理如图甲所示，电吹风工作时可以吹出热风也可以吹出凉风．
（1） 小英将电吹风插头接入家庭电路中，当电吹风吹热风时，电风扇与电热丝的连接方式是 ________ 联．
（2） 小英在某次用该电吹风将头发吹干的全过程中，为了知道这次使用电吹风时总共消耗的电能，她把电吹风的实际功率随时间的变化关系用图乙记录了下来，请你帮她算一算，她这次吹干头发的全过程电吹风总共消耗的电能是 ________
（3） 该电吹风的电热丝在工作时电阻值是 ________ Ω（保留两位小数）．
（4） 该电吹风使用几年后，发现其电热丝变细了，则电热丝的电阻值将 ________ ．
3.根据图中提供的信息回答下列各题：
（1） 小明用最小分度为1mm的刻度尺测量一长方块金属的长度，测量结果如图所示，则金属块长度的测量值为 ________ cm；
（2） 如图所示，图中甲、乙两条图线是小明绘制的液态石蜡和海波凝固过程的温度一时间图象，则 ________ （选填“甲”或“乙”）图线是石蜡的凝固图象；
（3） 一次电学实验中，电路连接正确，电流表完好。接入电流表前，闭合开关后，小明用“试触法”选择电流表量程时，发现指针偏转如图所示，则实验中应该选择使用电流表量程是0~ ________ A（选填“0.6”或“3”）；
（4） 如图所示，一束光在空气和玻璃两种介质之间发生了折射，图中O是入射点，AO是入射光线，OB是折射光线，虚线为垂直界面的法线。根据光的折射定律，可以判定界面的 ________ （选填“左”或“右”）侧介质是玻璃。
4.一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小杜同学在市场上买了串小彩灯，按下列步骤进行实验探究：把所买的这串小彩灯接入电路，闭合开关后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光，根据上述实验现象可知每盏小彩灯间是以 ________ 方式连接的，当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为 ________ A；
（1）如图甲所示，一旦有一个彩灯灯丝熔断了，其他彩灯瞬间会熄灭后又重新亮起。每个彩灯的内部结构如图乙所示，R上有一层绝缘物质；当灯丝断开后，电加在细金属丝R上使绝缘物质被击穿，形成 ________ （选填“通路”或“断路”），电流通过R，这样其余彩灯仍能发光；
（2）有的彩灯能闪烁是因为电路里串联了一只“跳泡”，它会使电路不断通断，引起电路一会灭一会亮，如图丙所示，“跳泡”内有一根双金属片，就是我们看见弯曲的那根，此时“跳泡”两个接线引脚无法通过双金属片导通。“跳泡”内充有氖气，虽然导电效果比双金属片差得多，但接电后能发光发热，引起“跳泡”内的双金属片受热形变，从而接通两个接线引脚。由于双金属片接通后氖泡中的氖气不再导电发光发热，温度迅速下降，双金属片恢复原状，如此循环工作，分析图丁所示的四个图，表示“跳泡”通电工作情况选项的是 ________ 。
A.①②③正确 B.①②④正确
C.②③④正确 D.②③正确
5.小明家正在用天然气煲粥，根据相关情景，回答下列问题。
（1） 小明将塑料袋中的米粒倒出时，发现有些米粒会吸附在塑料袋上，且米粒间相互排斥。下列解释合理的是 （ ）
A . 塑料袋是导体
B . 与米粒摩擦后的塑料袋不带电
C . 米粒相互排斥是由于带上了同种电荷
D . 摩擦过程中创造了电荷
（2） 煲粥时，老远就能闻到粥很香，粥凉后，香味不明显，此现象主要说明（ ）
A . 物质是由分子、原子构成的
B . 分子间有间隙
C . 分子在不停地做无规则运动
D . 温度越高，分子热运动越剧烈
（3） 如图，从热粥中取出的金属勺子，由烫手到不烫手的过程中，其内能（ ）
A . 逐渐增加
B . 保持不变
C . 通过热传递改变
D . 通过做功改变
（4） 下列关于天然气燃烧的说法中正确的是（ ）
A . 夏天煲粥，天然气的热效率比冬天高
B . 天然气消耗越多，其热值越大
C . 天然气放出热量越多，燃料热值越大
D . 天然气燃烧时内能转化为化学能
