人教版（2024）九年级全册（2024）第2节 电流和电路随堂练习题

这是一份人教版（2024）九年级全册（2024）第2节 电流和电路随堂练习题，文件包含人教版九年级物理同步练习152电流和电路原卷版docx、人教版九年级物理同步练习152电流和电路解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

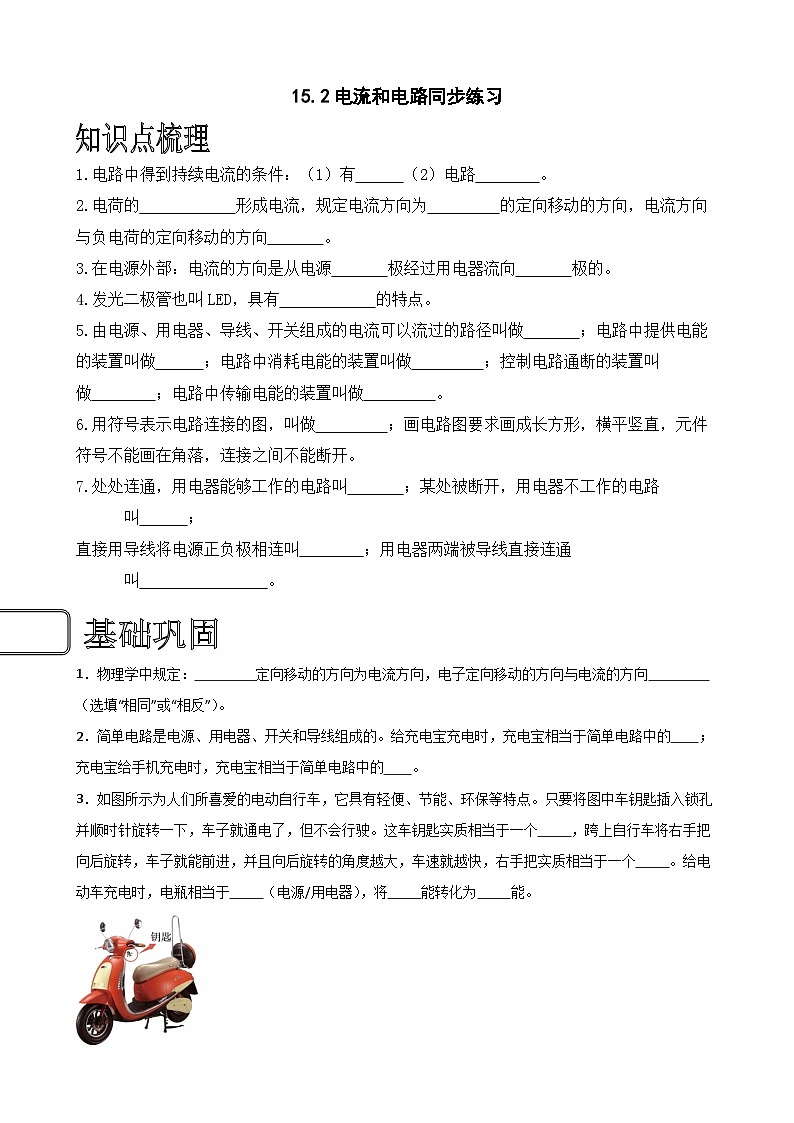

1.电路中得到持续电流的条件：（1）有 （2）电路 。
2.电荷的 形成电流，规定电流方向为 的定向移动的方向，电流方向与负电荷的定向移动的方向 。
3.在电源外部：电流的方向是从电源 极经过用电器流向 极的。
4.发光二极管也叫LED，具有 的特点。
5.由电源、用电器、导线、开关组成的电流可以流过的路径叫做 ；电路中提供电能的装置叫做 ；电路中消耗电能的装置叫做 ；控制电路通断的装置叫做 ；电路中传输电能的装置叫做 。
6.用符号表示电路连接的图，叫做 ；画电路图要求画成长方形，横平竖直，元件符号不能画在角落，连接之间不能断开。
7.处处连通，用电器能够工作的电路叫 ；某处被断开，用电器不工作的电路叫 ；
直接用导线将电源正负极相连叫 ；用电器两端被导线直接连通叫 。
1．物理学中规定： 定向移动的方向为电流方向，电子定向移动的方向与电流的方向 （选填“相同”或“相反”）。
2．简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的 ；充电宝给手机充电时，充电宝相当于简单电路中的 。

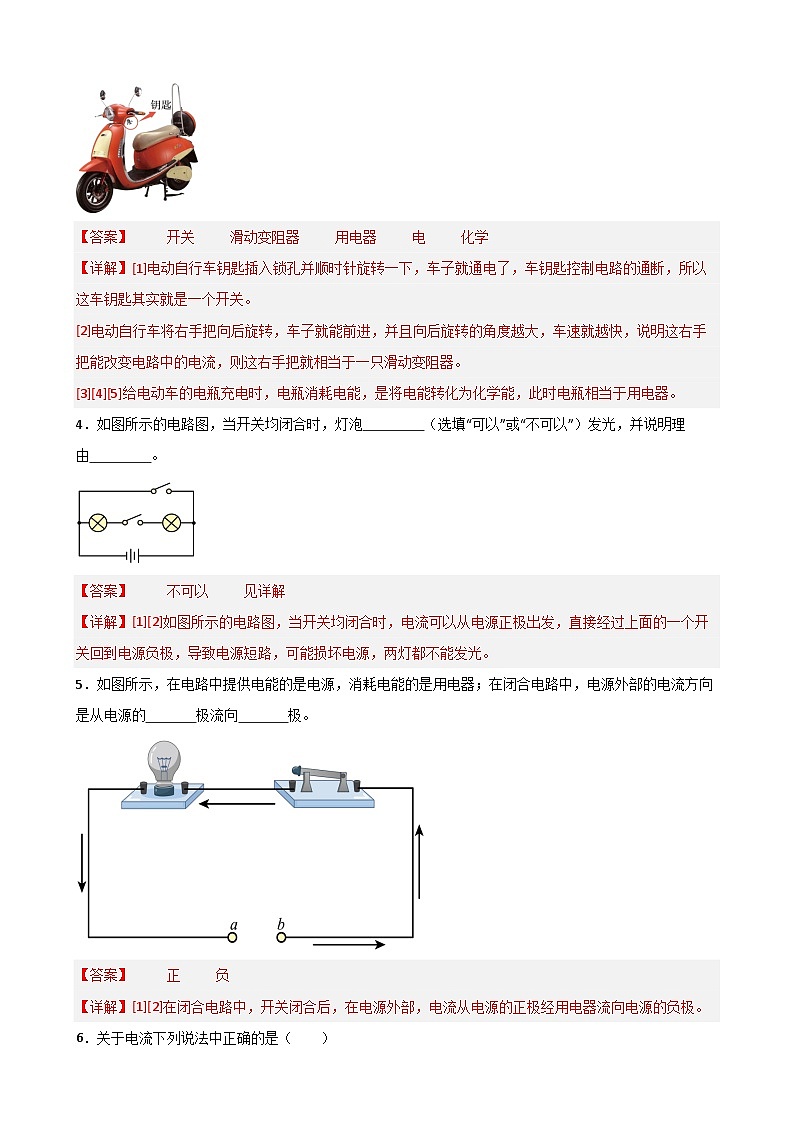

3．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙实质相当于一个 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把实质相当于一个 。给电动车充电时，电瓶相当于 （电源/用电器），将 能转化为 能。
4．如图所示的电路图，当开关均闭合时，灯泡 （选填“可以”或“不可以”）发光，并说明理由 。
5．如图所示，在电路中提供电能的是电源，消耗电能的是用电器；在闭合电路中，电源外部的电流方向是从电源的 极流向 极。

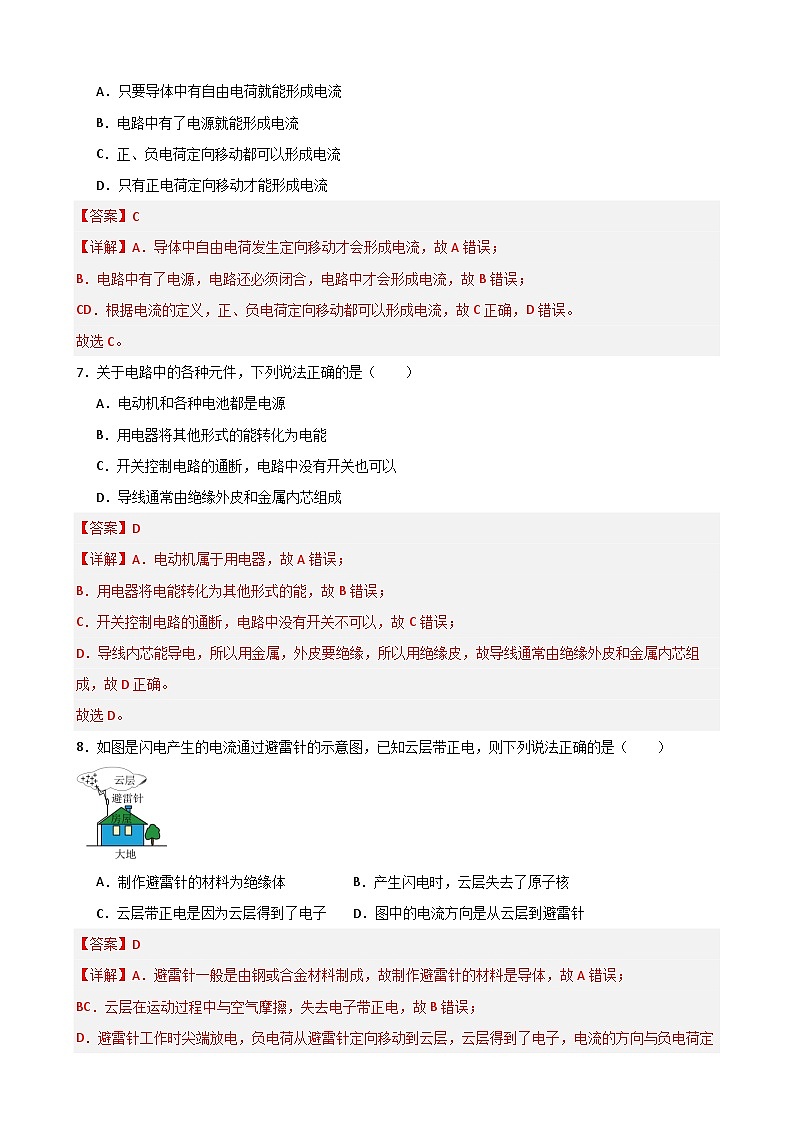

6．关于电流下列说法中正确的是（ ）
A．只要导体中有自由电荷就能形成电流
B．电路中有了电源就能形成电流
C．正、负电荷定向移动都可以形成电流
D．只有正电荷定向移动才能形成电流
7．关于电路中的各种元件，下列说法正确的是（ ）
A．电动机和各种电池都是电源
B．用电器将其他形式的能转化为电能
C．开关控制电路的通断，电路中没有开关也可以
D．导线通常由绝缘外皮和金属内芯组成
8．如图是闪电产生的电流通过避雷针的示意图，已知云层带正电，则下列说法正确的是（ ）
A．制作避雷针的材料为绝缘体B．产生闪电时，云层失去了原子核
C．云层带正电是因为云层得到了电子D．图中的电流方向是从云层到避雷针

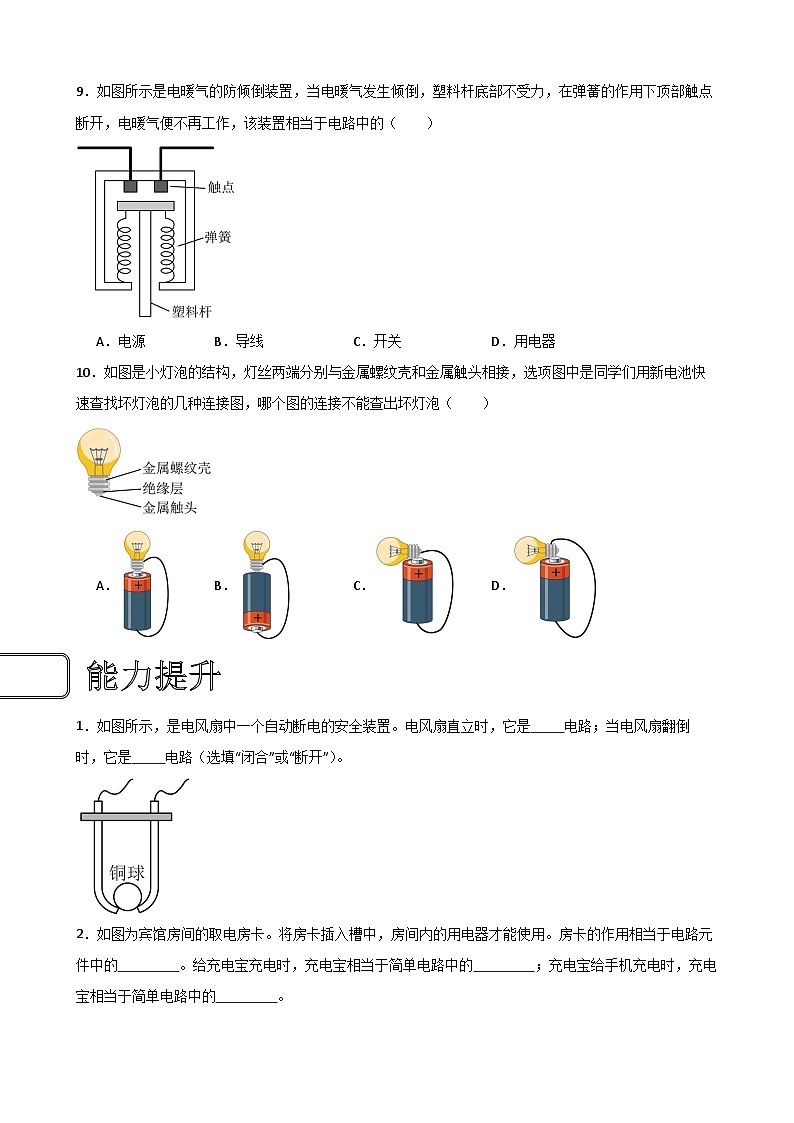

9．如图所示是电暖气的防倾倒装置，当电暖气发生倾倒，塑料杆底部不受力，在弹簧的作用下顶部触点断开，电暖气便不再工作，该装置相当于电路中的（ ）
A．电源B．导线C．开关D．用电器
10．如图是小灯泡的结构，灯丝两端分别与金属螺纹壳和金属触头相接，选项图中是同学们用新电池快速查找坏灯泡的几种连接图，哪个图的连接不能查出坏灯泡（ ）
A．B．C．D．
1．如图所示，是电风扇中一个自动断电的安全装置。电风扇直立时，它是 电路；当电风扇翻倒时，它是 电路（选填“闭合”或“断开”）。
2．如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的 。给充电宝充电时，充电宝相当于简单电路中的 ；充电宝给手机充电时，充电宝相当于简单电路中的 。
3．如图所示，当开关S1，S2都断开时，电路处于 状态；当S1闭合，S2断开时，电路处于 状态；当开关S1，S2都闭合时，电路处于 状态。
4．如图所示，验电器A带正电荷，验电器B带负电荷，现用一根带绝缘柄的金属棒将A、B两个金属球连接起来，那么导线上的瞬间电流方向是从验电器 到验电器 。金属棒中发生定向移动的电荷是 ，移动方向是从验电器 到验电器 。
5．如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成，其中，弹簧上的金属片B相当于 （选填“电源”、“开关”、“用电器”），当把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯 （选填“亮”或“不亮”），电铃 （选填“响”或“不响”）。
6．如图所示，当开关S1、S2、S3都断开时，电路处于 状态；当开关S1、S2闭合，S3断开时，能发光的灯泡有 ；要使灯L1和L2都发光，应闭合开关 ；断开开关 ；如果灯L1被短路后，则开关 不能闭合。
7．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆分析。
（1）定时器（时钟）安装在 （选填“a”或“b”）导线上。在定时阶段，起爆器 （选填“通”、“短”或“断”）路，所以在定时阶段起爆器不会爆炸引爆炸弹；
（2）为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线 （选填“a”或“b”）。
8．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（ ）
A．L1和L2都不亮B．L1不亮，L2亮
C．L1和L2都亮D．L2不亮，L1亮
9．如图所示的实物电路图中，闭合开关后可以使小灯泡发光的正确电路是（ ）
A．B．
C．D．
10．如图所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源，电灯和电铃，根据电流的方向可以判断出电源在（ ）
A．甲处B．乙处
C．丙处D．任何一处均可
11．如图所示，当开关闭合时，可能发生的现象（ ）
A．L1发光，L2不发光B．L1不发光，L2发光
C．L1、L2都发光D．L1、L2都不发光
12．手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图，图中正确的是（ ）
A．B．C． D．
13．如图所示电路中，当开关闭合后，会导致电源被短路的是（ ）
A．B．
C． D．
14．如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（ ）
A．A 和 Z 是同一根电线， C 和 Y 是同一根电线
B．B 和 Z 是同一根电线， C 和 Y 是同一根电线
C．A 和 Y 是同一根电线， B 和 X 是同一根电线
D．C 和 Y 是同一根电线， B 和 Z 是同一根电线
15．图是某人连接的电路，小电动机能转吗？在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来，并在三根导线上分别标明电流的方向。
16．如图所示，有一根导线连接错误，请把它找出来，并打上一个“×”，且标明电流的方向。
17．某同学连接了如图所示的错误电路，请去掉一根导线，使两个灯泡能够发光，在需去掉的线上打“×”，在改正后的电路中标明电流的方向，并在右边的方框中画出它的电路图。
18．小明同学连接了如图甲电路图进行实验。
（1）按照电学实验的基本操作规则，连接电路前，小明应该将开关 （选填“闭合”或“断开”）；
（2）连接完电路后闭合开关S，灯泡L1和L2均发光，此时电路中的电流方向从L1到L2，则电源的正极在 （选填“A”或“B”）端，在图乙方框中画出电路的电路图 ；
（3）小明将开关S断开，然后把灯泡L2两端的接线柱用一根导线相连接，小明再次闭合开关S，灯泡L2将 （选填“发光”或“不发光”）；
（4）受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图甲中灯泡L2左端和灯泡L1的右端接线柱即可。根据所学知识，我们应该告诉小明 （选填“能”或“不能”），判断的具体原因是 。
