初中物理人教版（2024）九年级全册（2024）第2节 电流和电路巩固练习

这是一份初中物理人教版（2024）九年级全册（2024）第2节 电流和电路巩固练习，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

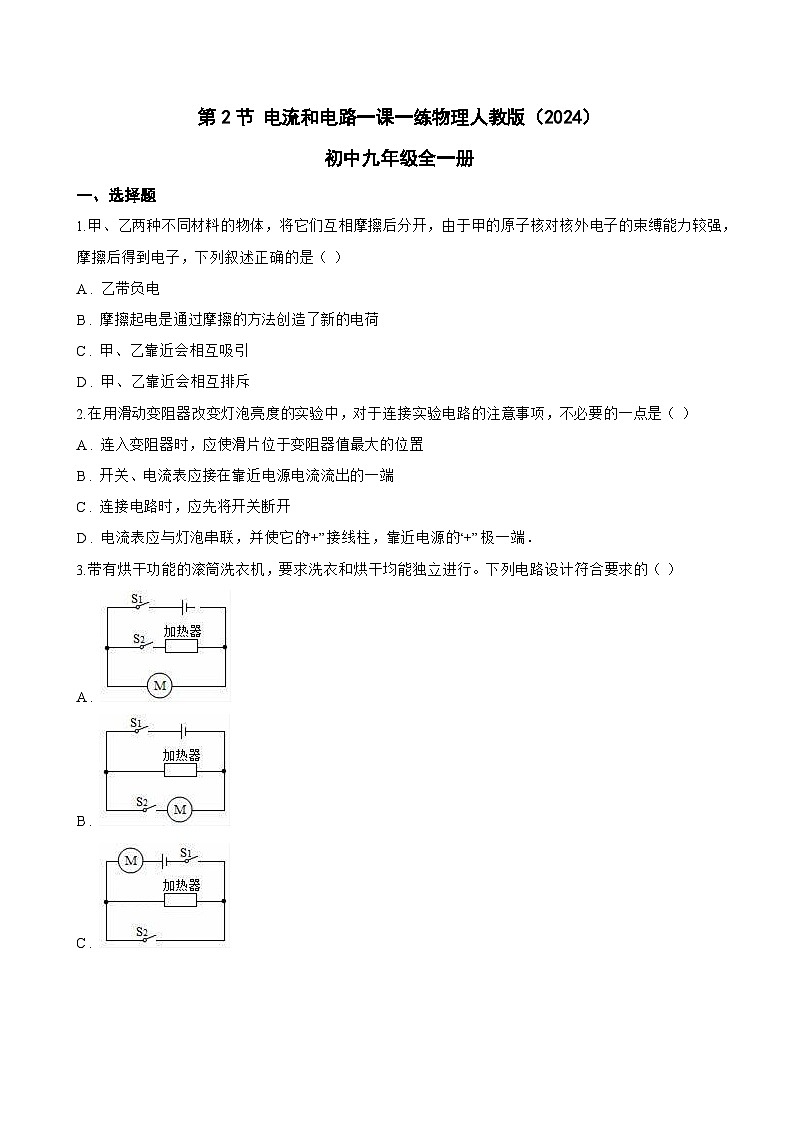

1.甲、乙两种不同材料的物体，将它们互相摩擦后分开，由于甲的原子核对核外电子的束缚能力较强，摩擦后得到电子，下列叙述正确的是（ ）
A . 乙带负电
B . 摩擦起电是通过摩擦的方法创造了新的电荷
C . 甲、乙靠近会相互吸引
D . 甲、乙靠近会相互排斥
2.在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（ ）
A . 连入变阻器时，应使滑片位于变阻器值最大的位置
B . 开关、电流表应接在靠近电源电流流出的一端
C . 连接电路时，应先将开关断开
D . 电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．
3.带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。下列电路设计符合要求的（ ）
A .
B .
C .
D .

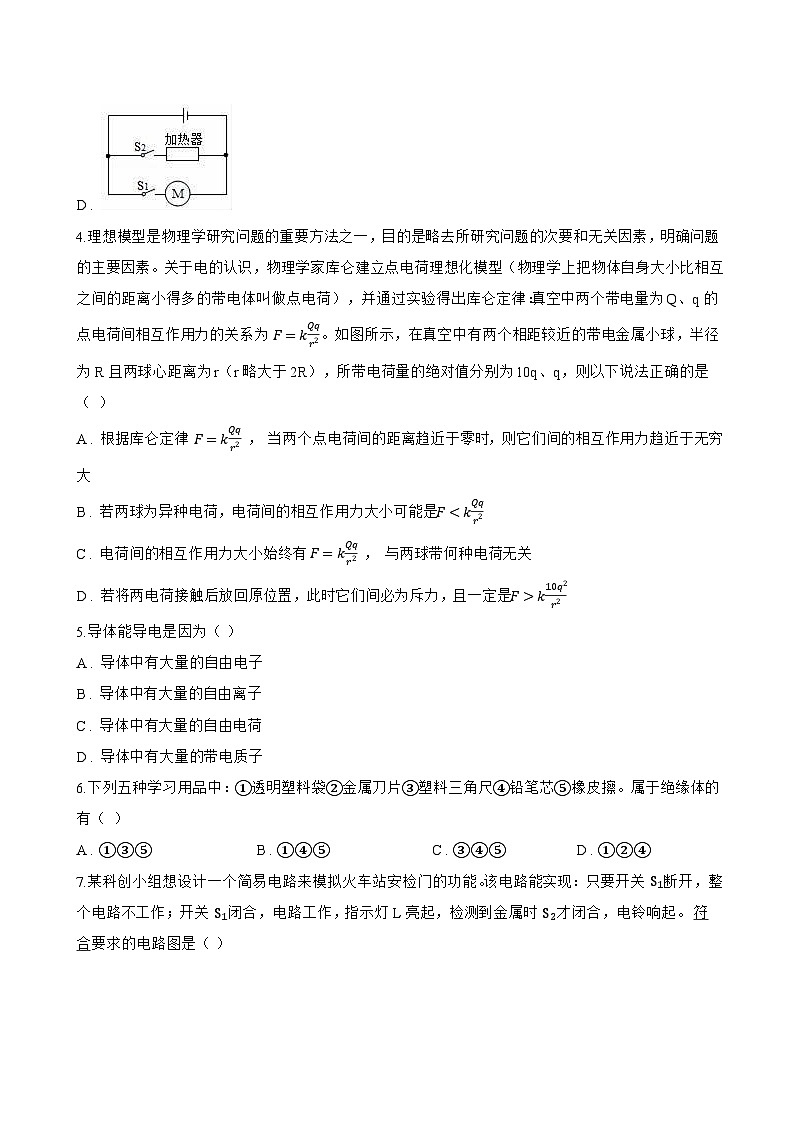

4.理想模型是物理学研究问题的重要方法之一，目的是略去所研究问题的次要和无关因素，明确问题的主要因素。关于电的认识，物理学家库仑建立点电荷理想化模型（物理学上把物体自身大小比相互之间的距离小得多的带电体叫做点电荷），并通过实验得出库仑定律：真空中两个带电量为Q、q的点电荷间相互作用力的关系为 F=kQqr2。如图所示，在真空中有两个相距较近的带电金属小球，半径为R且两球心距离为r（r略大于2R），所带电荷量的绝对值分别为10q、q，则以下说法正确的是（ ）
A . 根据库仑定律 F=kQqr2 ， 当两个点电荷间的距离趋近于零时，则它们间的相互作用力趋近于无穷大
B . 若两球为异种电荷，电荷间的相互作用力大小可能是Fk10q2r2
5.导体能导电是因为（ ）
A . 导体中有大量的自由电子
B . 导体中有大量的自由离子
C . 导体中有大量的自由电荷
D . 导体中有大量的带电质子
6.下列五种学习用品中：①透明塑料袋②金属刀片③塑料三角尺④铅笔芯⑤橡皮擦。属于绝缘体的有（ ）
A . ①③⑤ B . ①④⑤ C . ③④⑤ D . ①②④

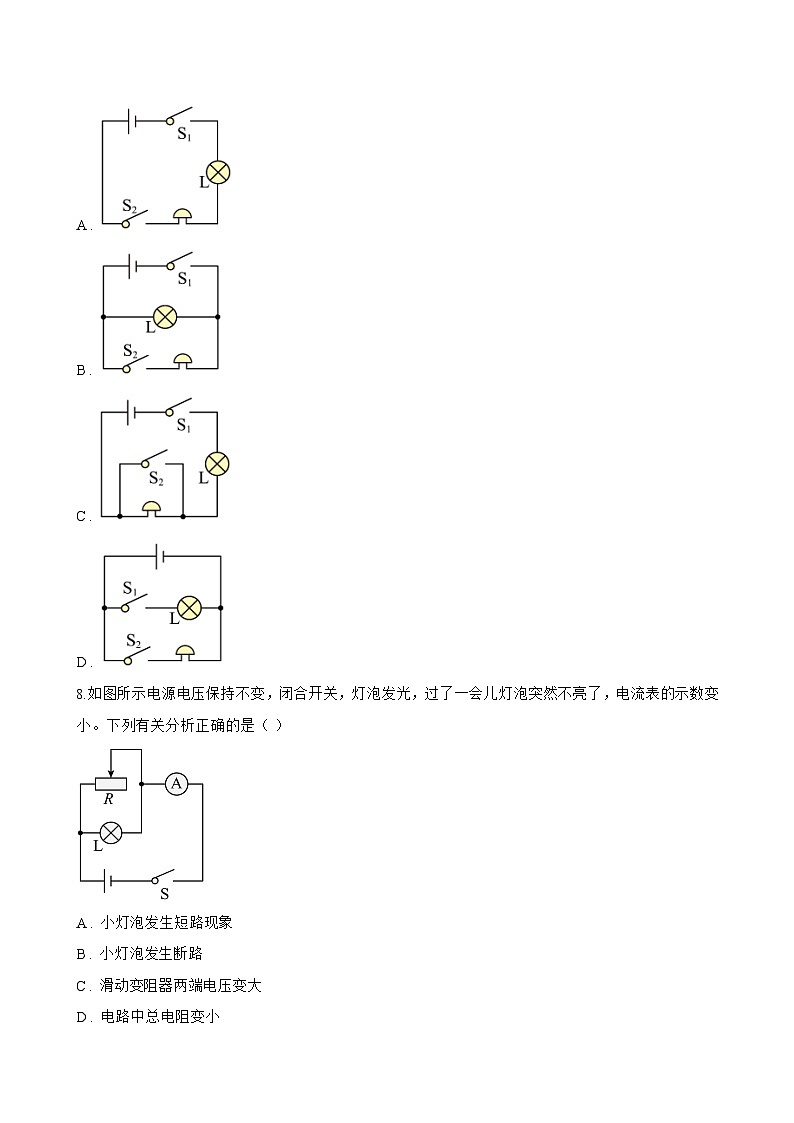

7.某科创小组想设计一个简易电路来模拟火车站安检门的功能。该电路能实现：只要开关 S1断开，整个电路不工作；开关 S1闭合，电路工作，指示灯L亮起，检测到金属时 S2才闭合，电铃响起。 符合要求的电路图是（ ）
A .
B .
C .
D .
8.如图所示电源电压保持不变，闭合开关，灯泡发光，过了一会儿灯泡突然不亮了，电流表的示数变小。下列有关分析正确的是（ ）
A . 小灯泡发生短路现象
B . 小灯泡发生断路
C . 滑动变阻器两端电压变大
D . 电路中总电阻变小
二、多选题
1.小江发现，塑料吸管与一些不同物品摩擦后，再去接触验电器金属球，能使验电器的箔片张开（如图所示），由此可推知（ ）
A . 塑料吸管带正电
B . 塑料吸管带负电
C . 塑料吸管不是导体
D . 验电器的两片金属箔带同种电荷
2.如图是一个迷你音响实物图片和铭牌。对于该音响，下列说法正确的是（ ）
A . 锂电池工作时，将电能转化为化学能
B . 音响在3V电压下正常工作
C . 音响正常工作时每秒消耗电能5J
D . 音响正常工作时电流是0.6A
3.如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（ ）
A . 若a与b，c与d连接，则只有L1发光
B . 若a与b，b与d 连接，则只有L2发光
C . 若a与d，b与c 连接，则L1、L2并联
D . 若a与d，b与d连接，则L1、L2串联
4.假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台周围踏板下面的开关S 1 ， 报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发藏在古董底部的开关S 2 ， 报警铃也会响起．爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为（ ）
A . 踩踏板时S1闭合，取古董时S2闭合
B . 踩踏板时S1闭合，取古董时S2断开
C . 踩踏板时S1断开，取古董时S2断开
D . 踩踏板时S1断开，取古董时S2闭合
5.用下列电路探究电路的电流规律时，电流表 A 1、A 2的示数如图所示，则流过灯泡L 1、L 2的电流分别是（ ）
A . 电流表A1的示数0.14A
B . 流过灯泡L1的电流为0.7A
C . 流过灯泡L2的电流为0.4A
D . 流过干路的电流为0.7A
6.下面是李明同学“物理学习笔记”中的摘录，其中正确的是（ ）
A . 把-10℃的冰块放在0℃的冰箱冷藏室，过一会，冰块的内能会增加
B . 关于四冲程内燃机，若转速为2400r/min，则每秒钟对外做功20次
C . 实验室里常用验电器来测量电流的大小
D . 一根导线将它均匀拉长，它的电阻一定变大
7.压敏电阻的阻值是随所受压力的增大而减小的，小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大，如图所示的电路符合要求的是（ ）
A .
B .
C .
D .
8.干电池是一种常用、方便的电源．关于干电池的说法中正确的是（ ）
A . 六节干电池串联的电压是9V
B . 常用的1号、2号、5号、7号干电池的电压随号数的增大而变大
C . 干电池是把电能转化为化学能的装置
D . 多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境．所以，废弃的干电池应该集中分类处理
三、填空题
1.A、B、C、D四个带电小球，将它们靠近时，A吸引B，B排斥C，C吸引D，已知D带正电，则A 带 ________ 电，B带 ________ 电，C带 ________ 电．
2.学完“摩擦起电”后，小明用与毛皮摩擦过的橡胶棒靠近悬挂着的塑料小球，发现小球被吸引，则小球 ________ 带电；若小球被排斥，则小球 ________ 带电．（一定/可能/一定不）
3.如图为小芹自制的验电器。用带负电的橡胶棒接触金属丝时，金属箔因为带 ________ 种电荷而张开，接触瞬间电流方向从 ________ （填“橡胶棒到金属丝”或“金属丝到橡胶棒”）
4.取两个相同的不带电的验电器A和B，用与毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带电（如图甲所示），用带绝缘柄的金属杆把A和B连接起来，A的金属箔的角度减小，B的金属箔张开（如图乙所示）。则甲图中验电器A带的是 ________ （选填“正电荷”或“负电荷”），金属杆中瞬间电流方向是从 ________ （选填“A到B”或“B到A”）。
5.定值电阻R 1和R 2分别标有“10Ω·1A”和“15Ω·0.6A”的字样，现将它们串联起来接到某电源两端，为了不损坏电阻，该电源电压不能超过 ________ V；若将它们并联起来，在不损坏电阻的情况下干路上的最大电流是 ________ A。
6.央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些（如图甲），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火（如图乙）。锡是 ________ （选填“导体”“半导体”或“绝缘体”），锡纸条上ab、bc、cd段长度相等，则 ________ 段的电阻最大。
7.路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是 ________ （选填“串联”或“并联”）的，你的判断的依据是 ________ ．
四、实验探究题
1.小明利用一个废弃的白炽灯，用图甲所示的装置来探究灯丝电阻与温度的关系．
（1） 闭合开关，电流表的示数如图乙所示，其示数为 ________ 安．
（2） 点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小，由此可知：灯丝温度升高，其电阻大小变化情况是 ________ ．
2.物理实验离不开对物理量的测量，测量离不开读数．
（1） 如图1所示，电流表的示数是 ________ A；电压表的示数是 ________ V．
（2） 如图2所示，电阻箱的示数是 ________ Ω．
（3） 如图3所示，电能表示数为 ________ kW•h．
（4） 如图4所示，温度计的示数是 ________ ℃．
（5） 如图5所示，物体的长度为 ________ cm．
五、计算题
1.结合下列条件，分析如图所示的电路，完成计算。
（1） 若a、b两表均是电压表，示数分别为7V和8V，电源电压为10V，则各灯两端的电压分别是多少？
（2） 若a、b两表均是电流表，示数分别为0.7A和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少？
2.在高大建筑物上安装有560只节日彩灯串联在一起，电源插头处的电流强度为120毫安，通过每盏灯的电流强度为多少安？
3.如图电源电压不变， R1=12Ω ， 灯L标有“ 6V ， 3W”字样，（不考虑温度对灯丝电阻的影响），电流表量程为“ 0～3A”，变阻器标有“ 20Ω 1A”字样：
（1） 只闭合 S1时，灯 L恰能正常发光，求电源电压；
（2） 保证各电路元件安全的前提下，任意断开闭合开关，求电路的电流最大值与最小值。
六、综合题
1.共享单车是绿色环保的交通工具。用车前需手机扫码解锁，如强行开锁则会报警。开锁和报警所需电能由自行车传动放电提供。
（1）骑行时车轮带动发电机发电将 ________ 能转化为电能，车轮获得向前动力的同时也将地面的沙尘向后扬起，说明 ________ ；
（2）单车和小明的总重600N，小明骑单车时，车胎与地面接触的总面积为4.0×10-3m2 ， 则车辆对地面的压强为 ________ Pa；
（3）单车报警控制电路的原理图如图。电源电压为4.0V，R0为定值电阻，R为压敏电阻，阻值与所受压力的大小关系为R＝10﹣0.3F（Ω）。当F＝0时电路电流I＝0.25A；当I≥0.4A时会报警，则报警时压敏电阻受到的压力至少为 ________ N。

2.在学习电压时，“水果电池”激发了小红同学的探究兴趣，她提出的问题是：苹果的导电性能可能与苹果的哪些因素有关？
（1） 你的猜想是：
（2） 下表是小红同学探究得出的在一定电压下通过苹果的电流的实验数据：
根据上表中的信息，请写出两条探究结论：
结论一： ________ ；
结论二： ________
（3） 小红在“苹果电池”上插入一块铁片和一块铜片作为电池的正、负极，你怎样判断电池的正极是哪一块？如何知道电池的电压是多大？
3.在学校举办的科技周中学生电子设计大赛上，社团同学设计了一个水流速度测定仪，如图是该装置的原理图，其中电源电压为 18V ， 定值电阻为 R0 ， 电流表量程为 0∼0.6A ， 电压表量程为 0∼15V ， 电路中R是一根最大阻值为 176Ω ， 总长度为 16cm的均匀电阻丝，弹簧右端与R的滑片以及挡水板相连，当水流速度为0时，滑片刚好处于最左端；如果挡板受到水流向右的冲击力时，滑片会向右移，水流速度每增加 1m/s弹簧伸长量为 7.5cm ， 不计弹簧及导线电阻，电路接触良好且不考虑摩擦，完成以下问题。
（l）器材设计过程中，要求水流速度越大，电表示数也越大，则应该把 ________ 表的表盘设计成水流速度仪的表盘；
（2）在改装相应电表表盘测量水流速度时，社团同学测得：水流速度为 v1时，电流表的示数为 0.3A；当水流速度为 v2时，发现电流表示数变化了 0.2A ， 这个过程中电压表示数变化了 5V ， 则
① R0= ________ Ω；
②为保证电路安全，水流速度 v2的大小是多少？ ________ （写出必要的文字说明和表达式）
（3）若仅适当增大 R0的阻值，其他条件不变，该装置能够测量的水流速度的最大值会 ________ 。
4.在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢?实验小组进行了模拟设计。
（1） 设计呼叫电路时，下列因素中，不需要考虑的是（ ）。
A . 护士工作很忙，要用多种信号提醒
B . 能够确定呼叫发出的位置
C . 呼叫信号强弱合适
D . 值班室是否有护士值班
（2） 当一个病房有三张病床时，小杨同学设计的电路如图1所示，小张同学设计的电路如图2所示。对比这两个电路，图2电路的优点是 ________ 。
（3） 如图3所示的是一个封闭的电路盒，盒上有两个灯泡，红色、绿色各一个，还有三个开关，分别是 S1、 S2、S3,为了在不打开盒子的情况下探究盒内的电路结构，小王做了多次实验并将实验结果填入下表。
①根据以上实验结果可以初步判断两灯的连接方式是 ________ (选填“串联”或“并联”)。
（4） 请在虚线框内画出盒内的电路图(注意标明元件符号，两灯用 L红、Lk表示，开关用 S1、S2、S3表示)。
5.物理兴趣小组开展了“电动自行车”项目化学习活动，请帮助完成下列内容：
（1） 通过走访，小组同学发现有市民直接从自家楼上私拉接线板为电动自行车“飞线充电”（图甲）。“飞线充电”时，若有雨水进入插线板内部，可能导致电路 ________ ，引发火灾。
（2） 正常充电时，电动自行车电池充电时间不宜过长，为了保证充电安全，兴趣小组同学设计了如图乙所示的定时充电器为电动自行车充电。当定时器中有电流通过时，充电器就会被断开。针对该定时充电器的设计方案，下面说法正确的是______。
A . 充电时，定时器与充电器串联
B . 充电时，定时器在电路中相当于一根导线
C . 停止充电时，充电器在电路中处于被短路状态
（3） 有的电动自行车上有加速按钮，当把这个按钮按下时，电动机 转速增大，能体现此设计的电路是 ________ 图（选填“丙”或“丁”）。
（4） 某辆电动自行车在水平路面上以正常速度匀速行驶时，其电池组提供给电动机的电压为36V，通过电动机的电流为5A，电动机工作10min消耗的电能为 ________ J。
额定功率
5W
电源
锂电池
频率范围
100Hz-20kHz
额定电压
3V
苹果1（一般甜）
苹果2（较甜）
苹果3（很甜）
完整
0.1A
0.2A
0.3A
削了皮
0.1A
0.2A
0.3A
切掉一部分
0.1A
0.2A
0.3A
闭合的开关
S1
S2
S3
S1、S2
S2、S3
S1、S3
S1、S2、S3
灯的发光情况
红灯
不亮
不亮
不亮
亮
不亮
不亮
亮
绿灯
不亮
不亮
不亮
不亮
亮
不亮
亮
