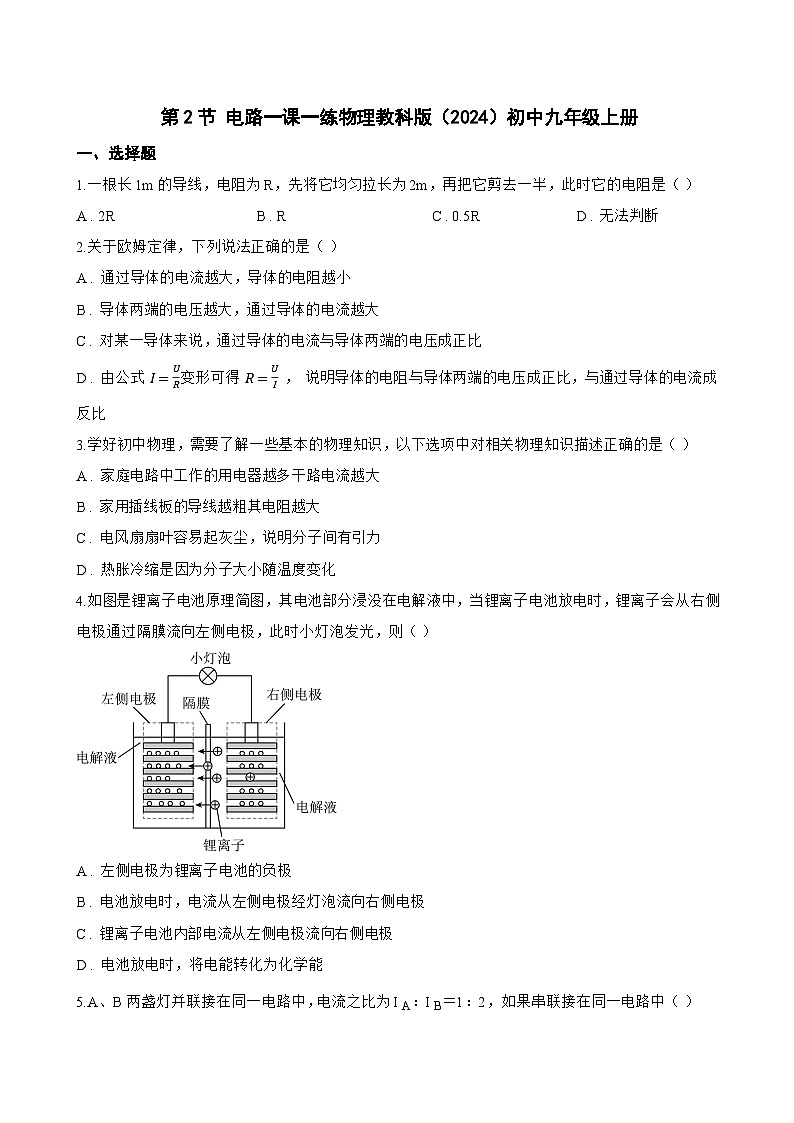

初中物理教科版（2024）九年级上册（2024）第2节 电路巩固练习

这是一份初中物理教科版（2024）九年级上册（2024）第2节 电路巩固练习，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.一根长1m的导线，电阻为R，先将它均匀拉长为2m，再把它剪去一半，此时它的电阻是（ ）
A . 2R B . R C . 0.5R D . 无法判断
2.关于欧姆定律，下列说法正确的是（ ）
A . 通过导体的电流越大，导体的电阻越小
B . 导体两端的电压越大，通过导体的电流越大
C . 对某一导体来说，通过导体的电流与导体两端的电压成正比
D . 由公式 I=UR变形可得 R=UI ， 说明导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
3.学好初中物理，需要了解一些基本的物理知识，以下选项中对相关物理知识描述正确的是（ ）
A . 家庭电路中工作的用电器越多干路电流越大
B . 家用插线板的导线越粗其电阻越大
C . 电风扇扇叶容易起灰尘，说明分子间有引力
D . 热胀冷缩是因为分子大小随温度变化
4.如图是锂离子电池原理简图，其电池部分浸没在电解液中，当锂离子电池放电时，锂离子会从右侧电极通过隔膜流向左侧电极，此时小灯泡发光，则（ ）
A . 左侧电极为锂离子电池的负极
B . 电池放电时，电流从左侧电极经灯泡流向右侧电极
C . 锂离子电池内部电流从左侧电极流向右侧电极
D . 电池放电时，将电能转化为化学能
5.A、B两盏灯并联接在同一电路中，电流之比为I A：I B＝1：2，如果串联接在同一电路中（ ）
A . IA：IB＝2：1
B . UA：UB＝1：1
C . PA：PB＝2：1
D . QA：QB＝4：1
二、多选题

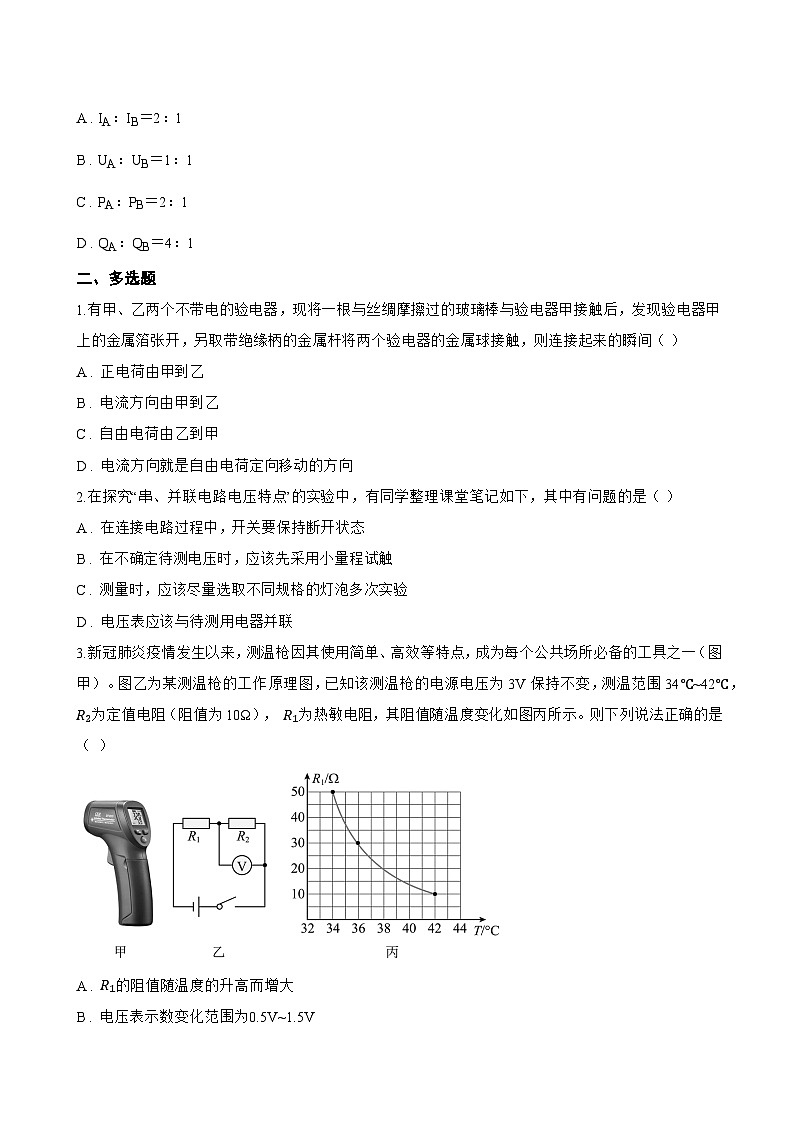

1.有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则连接起来的瞬间（ ）
A . 正电荷由甲到乙
B . 电流方向由甲到乙
C . 自由电荷由乙到甲
D . 电流方向就是自由电荷定向移动的方向
2.在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（ ）
A . 在连接电路过程中，开关要保持断开状态
B . 在不确定待测电压时，应该先采用小量程试触
C . 测量时，应该尽量选取不同规格的灯泡多次实验
D . 电压表应该与待测用电器并联
3.新冠肺炎疫情发生以来，测温枪因其使用简单、高效等特点，成为每个公共场所必备的工具之一（图甲）。图乙为某测温枪的工作原理图，已知该测温枪的电源电压为3V保持不变，测温范围34℃~42℃， R2为定值电阻（阻值为10Ω）， R1为热敏电阻，其阻值随温度变化如图丙所示。则下列说法正确的是（ ）
A . R1的阻值随温度的升高而增大
B . 电压表示数变化范围为0.5V~1.5V
C . 当被测者体温为36℃时，电压表示数为1.0V
D . 当电压表示数为1.5V时，被测者处于发烧状态

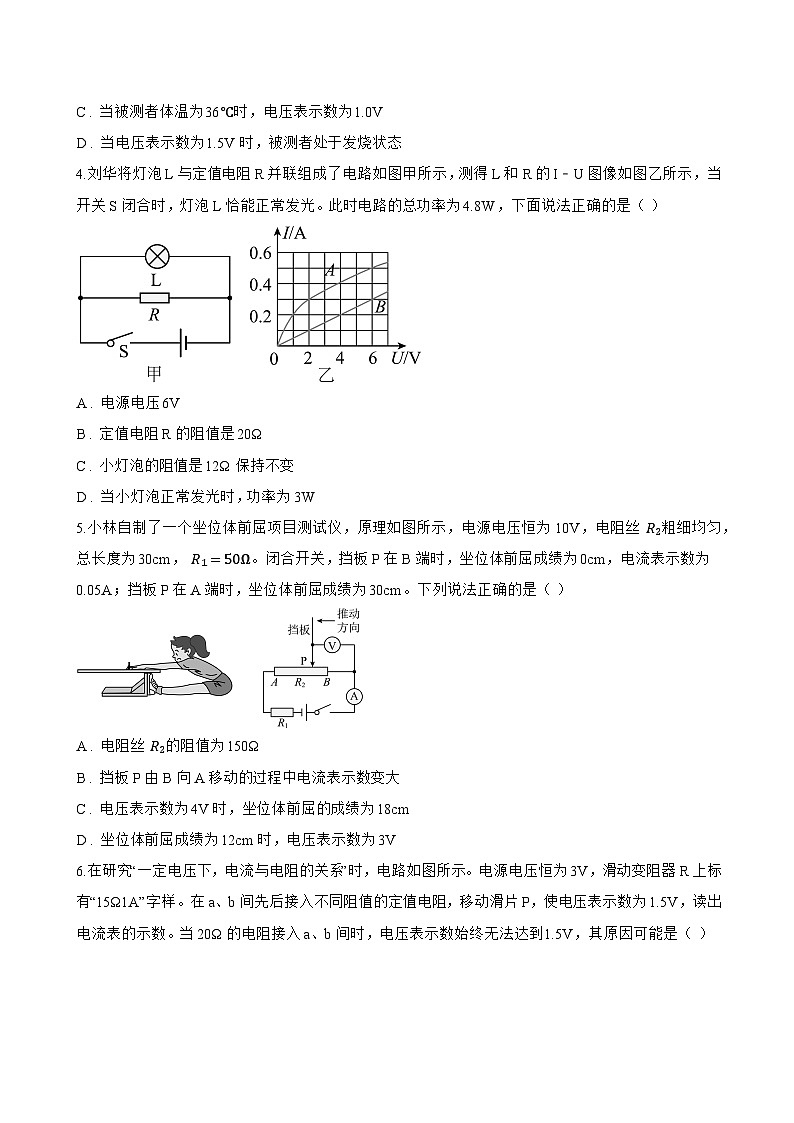

4.刘华将灯泡L与定值电阻R并联组成了电路如图甲所示，测得L和R的I﹣U图像如图乙所示，当开关S闭合时，灯泡L恰能正常发光。此时电路的总功率为4.8W，下面说法正确的是（ ）
A . 电源电压6V
B . 定值电阻R的阻值是20Ω
C . 小灯泡的阻值是12Ω保持不变
D . 当小灯泡正常发光时，功率为3W
5.小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为10V，电阻丝 R2粗细均匀，总长度为30cm， R1=50Ω。闭合开关，挡板P在B端时，坐位体前屈成绩为0cm，电流表示数为0.05A；挡板P在A端时，坐位体前屈成绩为30cm。下列说法正确的是（ ）
A . 电阻丝 R2的阻值为150Ω
B . 挡板P由B向A移动的过程中电流表示数变大
C . 电压表示数为4V时，坐位体前屈的成绩为18cm
D . 坐位体前屈成绩为12cm时，电压表示数为3V
6.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器R上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（ ）
A . 滑动变阻器阻值太小
B . 电源电压太高
C . 20Ω的阻值太小
D . 控制的电压1.5V太高
7.随着生活水平的提高，扫地机器人逐步进入普通家庭，有先进的传感器系统．如图所示．扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电等诸多智能功能，以下关于扫地机器人说法正确的是（ ）
​
A . 机器人利用超声波反射定位能更精准地主动躲避障碍物
B . 机器人的电动机工作是利用了电流的磁效应
C . 机器人自动返回充电时，把电能转化为化学能
D . 依照机器人自身体积尽可能小的设计原则，集成电路的材料可以使用纳米材料制成
8.关于下列物理概念，说法错误的是（ ）
A . 电路两端有电压，电路中就会有电流
B . 一段导体的电阻与它两端的电压成正比，与通过它的电流成反比
C . 导体内部所有分子无规则热运动的动能和分子势能的总和叫做物体的内能
D . 一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流
三、填空题
1.图是可调亮度台灯及其用于调亮度的电位器结构图，电位器通过改变电阻片接入电路中的电阻丝的 ________ 来改变其接入电路中的电阻。欲使滑片P顺时针转动时台灯亮度变暗，应将接线柱 ________ （选填“1和2”“2和3”或“1和3”）接入电路。
2.如图甲为宾馆的房卡，把房卡插入槽中，房内的用电器才能工作。插入房卡相当于闭合电路中的 ________ 。电吹风吹热风时电动机运用了电流的磁效应，电热丝利用了电流的 ________ 效应。
3.如图为烟花定时点火装置的简化电路图。定时器是一个倒计时自动控制开关，可根据需要预设倒计时间。当倒计时为零时，定时器会自动 ________ （选填“闭合”或“断开”），点火器通电从而自动点燃烟花。为确保安全，防止意外 ________ （选填“A”或“B”）处安装一个手动开关，若遇突发情况可及时断开手动开关以阻止烟花燃放。
4.如图为小芹自制的验电器。用带负电的橡胶棒接触金属丝时，金属箔因为带 ________ 种电荷而张开，接触瞬间电流方向从 ________ （填“橡胶棒到金属丝”或“金属丝到橡胶棒”）
5.某国产品牌手机具有反向无线充电功能，点击“反向无线充电”按键即可实现无线充电，该按键的功能相当于电路元件中的 ________ 。用此手机为另一部手机充电时，此手机相当于电路元件中的 ________ 。
6.央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟、起火苗，如图．这是因为锡是 （选填“导体”或“绝缘体”），将它的两端直接接入电池正负极，就会造成 ________ ，迅速产生大量的 ________ 使温度达到锡纸的燃点而使之燃烧．
7.如图所示是一款油电混动汽车，它在低速行驶时电动机工作，将电能转化为机械能。在高速行驶时汽油机工作，将燃料燃烧产生的 ________ 能转化为机械能。充电桩有较好的防水保护功能，是为了防止线路过于潮湿出现 ________ （选填“短路”或“断路”）现象。
四、实验探究题
1.热敏电阻用来测量温度的变化，灵敏度较高。某实验小组利用热敏电阻将一电流表改装为温度计，实验电路如图所示。实验室提供的实验器材有：电流表（量程为0到0.6A），学生电源输出电压恒为24V），滑动变阻器R 1（最大阻值为10Ω），滑动变阻器R 2（最大阻值为50Ω），单刀双掷开关，用防水绝缘材料包裹的热敏电阻R T ， 导线若干。已知该热敏电阻的阻值与摄氏温度t的关系为 RT=2t−10Ω。实验步骤如下：
a．按照电路图连接好实验器材；
b．为不烧坏电流表，将滑动变阻器的滑片P调节到a端；然后将单刀双掷开关掷于c端，调节滑片P，使电流表指针指在满刻线位置，并在以后的操作中使滑片P位置不变；
c．将单刀双掷开关掷于d端，根据热敏电阻的阻值随温度变化的关系，计算出电流表刻度盘各个电流值对应的温度值，重新标注刻度盘，改装成温度计；
d．在容器中倒入适量的热水，随着热水温度的下降，读出对应的温度值；
（1）根据实验要求，电路中的滑动变阻器应选 ________ （选填“R1”或“R2”）；
（2）当电流表示数为0.24A时，对应的温度值为 ________ ℃；热水温度t与电流I之间的函数关系式为t= ________ （函数关系式中的数字均不带单位）；
（3）改装后的刻度盘的特点是低温刻度在刻度盘的 ________ （选填“左”或“右”）侧。
2.某兴趣小组研究串联与并联电路的特征，实验电路如下图所示：
（1） 小惠按照图甲连接好电路后闭合开关S，小慧发现 L1、 L2两只灯泡都不亮，她用手按一下灯泡 L1 ， L2仍然都不亮，再按一下灯泡 L2 ， 两灯都亮，松开手两灯又不亮，则故障可能是______；
A . L1灯丝断了
B . L2灯座内部发生短路
C . L1与灯座接触不良
D . L2与灯座接触不良
（2） 小明按照图甲连接并联电路，当小明把最后一根导线连好时，两灯泡就发光了，则小明的操作存在的问题是 ________ ，紧接着，小明将一根导线连接在图乙中灯泡 L2的两端，闭合开关，则可以观察到 L1 ________ ；（选填“发光”或“不发光”）
（3） 小明按照图乙连接的实物图如图丙所示，请找出错误的一根导线，在其上打“×”并改正 ________ 。
3.同学们在探究“电流与电压和电阻的关系”时，实验器材有：电压恒为5V的电源，电流表、电压表各一个，开关一个，阻值分别为6Ω、12Ω、18Ω、24Ω的定值电阻各一个，规格分别为A：“20Ω 2A”和B：“50Ω 1A”的滑动变阻器各一个，导线若干。
（1）1小组探究“电流与电压的关系”。
①小组成员根据图甲的电路图将图乙中的实物电路连接完整。 ________
②将6Ω的电阻接入电路，闭合开关，发现电压表示数很大，电流表几乎没有示数，造成这一现象的原因可能是定值电阻 ________ 。（填“断路”或“短路”）
③排除故障后进行实验得到的数据如下表，由此可得到的结论是：电阻一定时，通过导体的电流与导体两端的电压成 ________ 。
（2）2小组探究“电流与电阻的关系”。
①将6Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.8V，并记下相应的电流值，再用12Ω的电阻替换6Ω的电阻，为了控制电压不变，此时滑片应向 ________ （填“左”或“右”）端移动，直到电压表的示数为 ________ V，读出电流表的示数。
②为了能完成该实验探究，应选择下列哪一个规格的滑动变阻器 ________ 。
A.20Ω 2A
B.50Ω 1A
五、计算题
1.现代新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示，其中R 1和R 2均为电热丝，S 1是自动控制开关。煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示。
求：（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量；
（4）产生的热量正好可以把2kg的水从室温20℃升高到100℃，求这个电饭锅的热效率。
2.在老师讲解完动态电路的分析方法后，学习小组的小陈同学还是感觉自己没有掌握好，于是，小彬同学设计了下面这道题：如图，电源电压恒为4.5V，灯泡L上标有“3V 1.5W”字样，滑动变阻器R 2上标有“15Ω 1A”字样。定值电阻R 1阻值为10Ω，电流表量程为0~3A，电压表量程为0~3V，不计温度对灯丝电阻的影响。你作为小老师应当怎样帮小陈同分析以下问题：
（1）灯泡电阻为多大；（哪些已知信息对灯泡电阻的分析有用，选择什么公式计算？）
（2）当开关S、S1、S2闭合，S3断开时，电路最小总功率为多大。（提示小陈要简化电路连接，分析已知，选对对象，找对公式）
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，求滑动变阻器R2的取值范围。（提示小陈依旧要简化电路连接，分析两种临界条件的已知信息）
3.一个力敏电阻通过“轻质细杆”与圆柱形物体A连接，力敏电阻所在电路图如图甲虚线框所示，其中电源电压为12V， R2为定值电阻。已知力敏电阻 R1的阻值与所受力大小之间的关系如图乙所示。现将物体A浸没在一个装水的圆柱形容器中。然后打开阀门K，开始缓慢放水，在A开始露出水面到A完全离开水面的过程中，发现电流先增大后减小，且此过程中电流表最大示数为 I1=0.6A；当物体A一半体积浸入水中时，电流为 I2=0.4A；物体A完全离开水面后，电流表示数 I3=0.2A。（串联电路中 R总=R1+R2 ， 细杆足够长、质量忽略不计，g取 10N/kg），求：
（1） 当电流表最大示数为 I1=0.6A时，力敏电阻所在电路图中的总电阻 R总；
（2） 物体A的重力；
（3） 物体A可能的密度值。
4.当空气湿度 R H较大时，人体会感觉不舒服。小亮设计了一款湿度表，其原理如图甲所示，R为湿敏电阻，其阻值随空气湿度的变化关系如图乙所示。已知人体感觉比较舒服的湿度R H范围是40%-60%，R 0为10Ω的定值电阻， 电源电压恒为6V。 求：
（1） 当空气湿度为60%时，求电路中的电流；
（2） 当空气湿度为40%时，求 100s内 R 0消耗的电能；
（3） 当电流表的示数为0.3A时，请通过计算判断人体感觉是否舒服？
5.某工厂要研发一种新型材料，要求对该材料所承受的撞击力进行测试，测试电路如图甲所示。在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关S，从一定高使由静止自由释放 20kg重物，经撞击后样品材料仍完好无损，最后重物静止在样品上。从重物开始下落到静止的过程中，电流表的示数/随时间t变化的关系如图乙所示，压力传感器的电阻R随压力F变化的关系如图丙所示。电源的电压恒为 24V ， 定值电阻 R0为 10Ω ， g=10N/kg ， 求：
（1）在重物下落的过程中，从图乙中可以看出电路电流表的示数保持 0.2A不变，则此过程中压力传感器的电阻是多少？
（2）在撞击过程中，该样品受到的最大撞击力是多少？
（3）图乙x是重物静止在样品上，则x的值为多少？
六、综合题
1.恐怖分子在公共场所安装了定时炸弹，其引擎装置如图所示．当起爆器中有电流通过时就会引起爆炸．请你根据所给的电路图回答下列问题：
（1）起爆器定时开关S是闭合的，还是断开的？答：开关S应当处于 ________ 状态．
（2）为什么电路中要安装一个灯泡？
答： ________ ．
（3）设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸．为使引爆装置停止工作，拆弹专家应在图中 ________ （填“a”或“b”）处剪断导线．拆除前起爆器上 ________ （填“有”或“没有”）电流通过．
2.几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管．
（1） 水果电池将化学能转化为 ________
（2） 发光二极管是由 ________ 材料制成的；
（3） 如果少串联一个水果电池，二极管将​ ________
3.小李同学根据教材的建议，用3Ω、6Ω、12Ω的定值电阻各一个，制作了一个电路摵谙鋽，内部结构如图甲所示。a、b、c、d为四条引线的接线柱。为了确定R 1、R 2、R 3的阻值，小王连接了图乙所示的部分电路，其中电源电压保持不变，约为3V，电流表量程为0.6A，
（1） 小王将f与a相连，e与b相连，正要闭合开关，小李阻止了他。请通过计算、分析，说明小李为什么要阻止小王。
（2） 小王保持f与a相连，将e改为与c相连，闭合开关S，电流表示数为I ac；断开S保持f与a相连，将e改为与d相连，闭合S，电流表示数为I ad；小王发现。I ac=2I ad ． 请通过计算、推理确定R 1、R 2、R 3的阻值。
电压U/V
1.2
1.8
2.4
电流I/A
0.2
0.3
0.4
