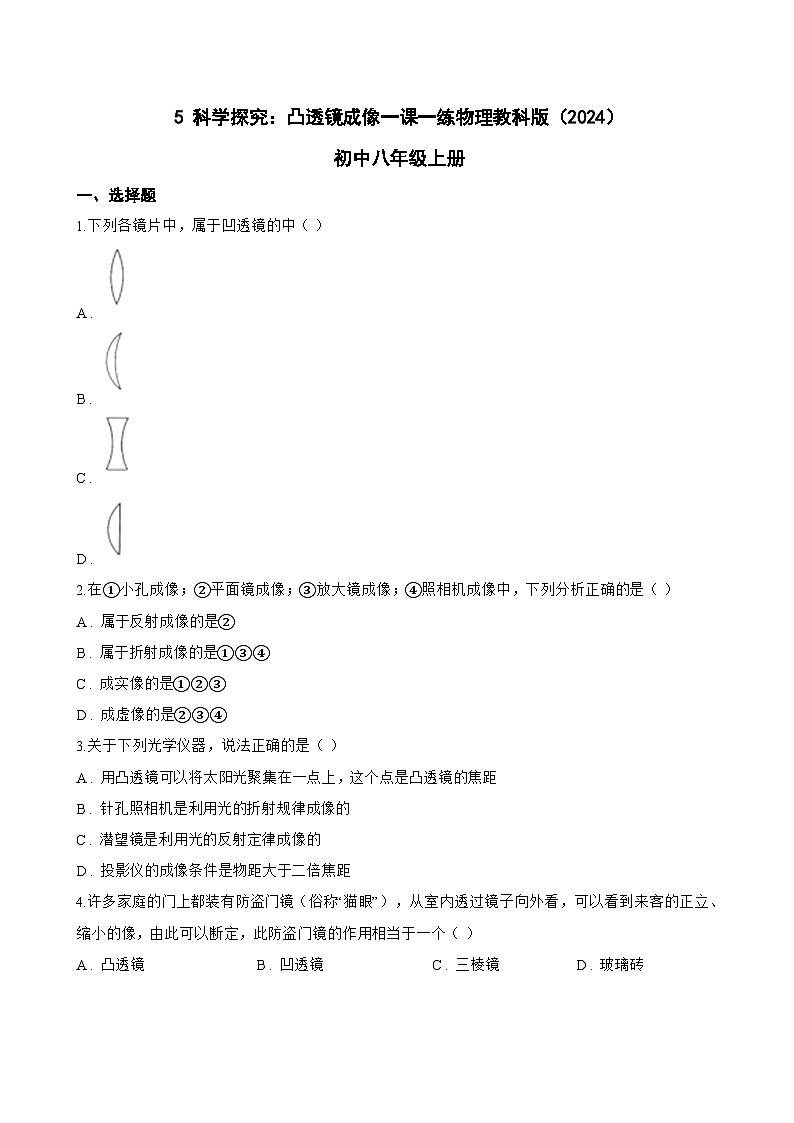

教科版（2024）八年级上册（2024）科学探究：凸透镜成像课后复习题

这是一份教科版（2024）八年级上册（2024）科学探究：凸透镜成像课后复习题，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.下列各镜片中，属于凹透镜的中（ ）
A .
B .
C .
D .
2.在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像中，下列分析正确的是（ ）
A . 属于反射成像的是②
B . 属于折射成像的是①③④
C . 成实像的是①②③
D . 成虚像的是②③④
3.关于下列光学仪器，说法正确的是（ ）
A . 用凸透镜可以将太阳光聚集在一点上，这个点是凸透镜的焦距
B . 针孔照相机是利用光的折射规律成像的
C . 潜望镜是利用光的反射定律成像的
D . 投影仪的成像条件是物距大于二倍焦距
4.许多家庭的门上都装有防盗门镜（俗称“猫眼”），从室内透过镜子向外看，可以看到来客的正立、缩小的像，由此可以断定，此防盗门镜的作用相当于一个（ ）
A . 凸透镜 B . 凹透镜 C . 三棱镜 D . 玻璃砖

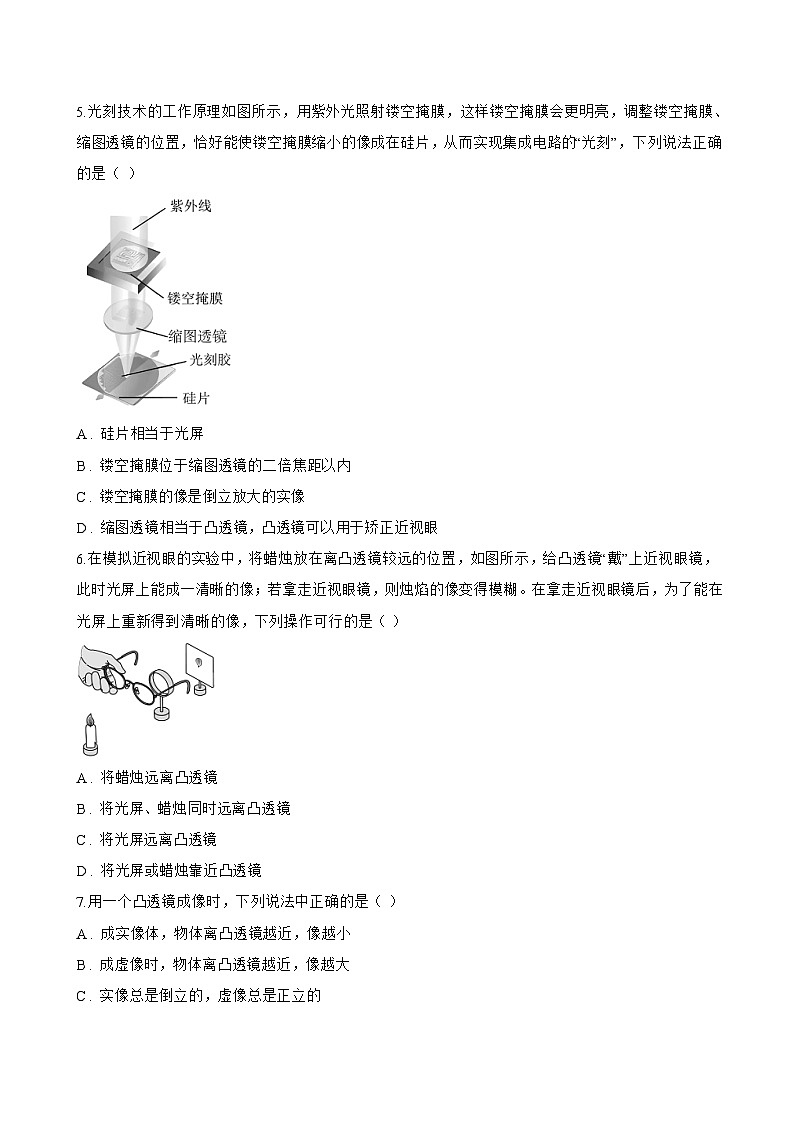

5.光刻技术的工作原理如图所示，用紫外光照射镂空掩膜，这样镂空掩膜会更明亮，调整镂空掩膜、缩图透镜的位置，恰好能使镂空掩膜缩小的像成在硅片，从而实现集成电路的“光刻”，下列说法正确的是（ ）
A . 硅片相当于光屏
B . 镂空掩膜位于缩图透镜的二倍焦距以内
C . 镂空掩膜的像是倒立放大的实像
D . 缩图透镜相当于凸透镜，凸透镜可以用于矫正近视眼
6.在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若拿走近视眼镜，则烛焰的像变得模糊。在拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（ ）
A . 将蜡烛远离凸透镜
B . 将光屏、蜡烛同时远离凸透镜
C . 将光屏远离凸透镜
D . 将光屏或蜡烛靠近凸透镜
7.用一个凸透镜成像时，下列说法中正确的是（ ）
A . 成实像体，物体离凸透镜越近，像越小
B . 成虚像时，物体离凸透镜越近，像越大
C . 实像总是倒立的，虚像总是正立的
D . 实像和虚像都可能是放大或缩小的

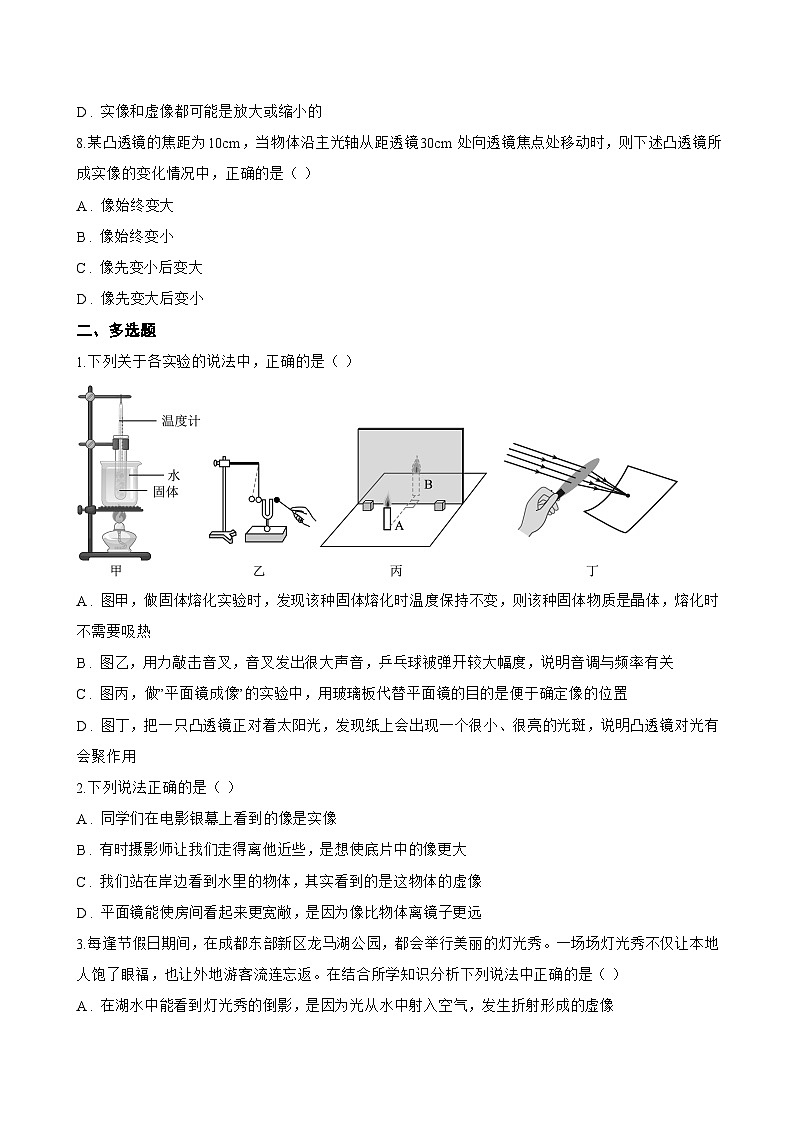

8.某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向透镜焦点处移动时，则下述凸透镜所成实像的变化情况中，正确的是（ ）
A . 像始终变大
B . 像始终变小
C . 像先变小后变大
D . 像先变大后变小
二、多选题
1.下列关于各实验的说法中，正确的是（ ）
A . 图甲，做固体熔化实验时，发现该种固体熔化时温度保持不变，则该种固体物质是晶体，熔化时不需要吸热
B . 图乙，用力敲击音叉，音叉发出很大声音，乒乓球被弹开较大幅度，说明音调与频率有关
C . 图丙，做”平面镜成像”的实验中，用玻璃板代替平面镜的目的是便于确定像的位置
D . 图丁，把一只凸透镜正对着太阳光，发现纸上会出现一个很小、很亮的光斑，说明凸透镜对光有会聚作用
2.下列说法正确的是（ ）
A . 同学们在电影银幕上看到的像是实像
B . 有时摄影师让我们走得离他近些，是想使底片中的像更大
C . 我们站在岸边看到水里的物体，其实看到的是这物体的虚像
D . 平面镜能使房间看起来更宽敞，是因为像比物体离镜子更远
3.每逢节假日期间，在成都东部新区龙马湖公园，都会举行美丽的灯光秀。一场场灯光秀不仅让本地人饱了眼福，也让外地游客流连忘返。在结合所学知识分析下列说法中正确的是（ ）
A . 在湖水中能看到灯光秀的倒影，是因为光从水中射入空气，发生折射形成的虚像
B . 取下近视眼镜，看到美景变模糊了，是因为其像成在视网膜后面
C . 游客用手机拍摄灯光秀，用手调整放大屏幕上的像，相当于增大了手机摄像头的焦距
D . 小王同学透过爷爷的老花镜能看到灯光秀倒立放大的像
4.10月16日，神舟十三号载人飞船采用自主快速交会对接模式成功对接于天和核心舱径向端口，翟志刚、王亚平、叶光富3名航天员成功进驻天和核心舱，开始中国迄今时间最长的载人“飞行”。航天员们在太空中不会看到在地球上的星星“眨眼”现象，他们开讲的“天宫课堂”和各种活动的图像和声音信号都能向地面及时传送。下列说法中正确的是（ ）
A . 神舟十三号载人飞船与核心舱成功对接之后，两者是相对静止的
B . 航天员在太空中不会看到星星“眨眼”，因为光在真空中沿直线传播
C . 航天员在空间站可通过超声波向地面传递信息，因为其振动频率大
D . 太空授课时透过水透镜看到王亚平的像，是光在传播中发生了折射
5.如图是某同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图像，下列判断正确的是（ ）
A . 该凸透镜的焦距是10cm
B . 当 u=16cm时，成像原理与照相机的成像原理相同
C . 把物体从距凸透镜5cm处向8cm处移动的过程中，成虚像且像逐渐变大
D . 成实像时，若只将透镜换为焦距更小的凸透镜，移动光屏再次成像时，像变大
6.我国古代就有人对自然现象进行观察和研究留下了许多史料记载，下列是有关记载和相应物理本质的解释，其中正确的是（ ）
A . “山顶有泉，煮米不成饭”——山顶上气压较低，泉水的沸点较高，水不容易沸腾
B . “冰能取火”——光的反射现象
C . “湖光映彩霞”——光的反射现象
D . “潭清疑水浅”——光的折射现象
7.小明做“研究远视眼的矫正”实验中，他把凸透镜看作眼睛的晶状体，光屏看做眼睛的视网膜，烛焰看作是眼睛观察的物体。小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图所示。而拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是（ ）
A . 将光屏适当靠近凸透镜
B . 将光屏适当远离凸透镜
C . 将蜡烛适当远离凸透镜
D . 同时将光屏和蜡烛适当靠近凸透镜
三、填空题
1.班主任用照相机拍摄初三毕业照，在相机底片上成 ________ （选填“放大”或“缩小”）的实像；若两个同学的像出现在照相机取景框外，要拍摄所有同学完整的像，照相机应 ________ （选填“远离”或“靠近”）同学们，同时将镜头向 ________ （填“前伸”或“后缩”）。
2.某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示，利用此成像原理可制成 ________ 。他继续向水凸透镜内注水，如果不改变蜡烛和水凸透镜的位置。要在光屏上再次成清晰的像，光屏应向 ________ （选填“左”或“右”）移动，所成的像会 ________ （选填“变大”“变小”或“不变”）。
3.为了保证人们的安全，在城市的很多地方都安装了摄像头，该装置的光学统主要是凸透镜，通过该装置能记录车辆及行人 ________ 、 ________ 的实像 。
4.找到一个圆柱形的玻璃瓶，里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支铅笔的形状 ________ （填“不变”或“变化”）；把铅笔由远处向靠近玻璃瓶的位置慢慢移动时，透过玻璃瓶会看到铅笔尖会逐渐 ________ （填“变长“或”变短”）到某一位置以后，铅笔尖的方向 ________ 反向（填“会”或“不会”）．
5.如图为“小孔成像”的示意图，蜡烛和小孔位置固定不动，若将光屏靠近小孔，光屏上的像和原来比较，会 ________ （选填“变大”、“不变”或“变小”）：在天宫课堂中，航天员王亚平制作了一个水球，透过水球可以看到她倒立、缩小的像，这个像位于 ________ （选填“王亚平与水球之间”或“水球与摄像机之间”）。
6.安全小提示：夏天我们外出游玩时，不要随意将瓶装矿泉水丢在树林里。这是由于瓶装矿泉水在阳光下，相当于一个 ________ （选填“凹透镜”或“凸透镜”），它对光线有 ________ 作用，可能将阳光会聚在焦点上，导致附近的树叶长时间高温引起森林火灾。
7.伽利略望远镜利用了凸透镜成像的原理，它是由两组透镜组成的。靠近被观测物体的叫作物镜，靠近眼睛的叫作目镜。物镜的成像原理与 ________ 相同。某医院氧气瓶内氧气密度为10kg/m 3 ， 已知该氧气瓶容量为0.08m 3 ， 则该氧气瓶内氧气质量为 ________ kg。
8.如图为国际空间站上宇航服通过悬浮水珠成像的情景。图中水珠相当于 ________ 镜，生活中与该水珠这一成像原理相同的光学仪器有 ________ 。
9.下列几种成像情况：①小孔成像、②平面镜成像、③银幕上成像、④放大镜中正立的像，其中属实像的有 ________ ，属虚像的有 ________ ．（各空都填序号）．
四、实验探究题
1.五一期间小亮随父亲到广元利州区的红星公园内游玩，小亮父亲用照相机拍摄了一张红星塔的清晰照片，如图甲中A所示。小亮发现照相机中的像有点小，提议能否把像拍得更大一些，父亲便更换照相机镜头后在原地又拍摄了一张红星塔的清晰照片，如图甲中B所示。小亮思考：两次成像的大小不同是什么原因造成的呢？他猜想两次成像的大小不同可能是由于两个镜头的焦距不同造成的。为了验证这一想法，返校后小亮在学校实验室找来“烛焰”（由发光二极管制成）高2cm的电子蜡烛，焦距分别为8cm、10cm、12cm的3个凸透镜、光具座、光屏等器材进行了以下探究。
（1） 实验前，应调节“烛焰”、凸透镜和光屏三者的中心大致在同一高度，目的是使像成在 ________ ；
（2） 小亮先用焦距为8cm的凸透镜做实验，当各器材位置如图乙所示时， ________ （选填“能”或“不能”）模拟照相机的拍照原理；
（3） 保持图乙中蜡烛、凸透镜的距离不变，换上不同焦距的凸透镜，调节光屏到凸透镜的距离，直到光屏上成清晰的像，分别记录焦距、像距和像的高度，部分实验数据如下表所示。分析表中数据可知：当物距不变时，凸透镜的焦距越 ________ ，像距越大，像也越大；
（4） 请你根据实验结果判断：在图甲中与照片B相比，照片A是用焦距 ________ （选填“小一些”或“大一些”）的镜头拍摄的。
2.在一次物理实验探究课上，某学习小组在“探究凸透镜成像的规律”实验中，进行了如下操作：
（1）安装并调节烛焰、凸透镜和光屏的位置，使它们三者中心大致在 ________ ，目的是 ________ ；
（2）通过探究，记录并绘制了像距v与物距u之间的关系图像，如图甲所示，则该凸透镜的焦距是 ________ cm；
（3）当蜡烛在如图乙所示位置时，调节光屏的位置可在光屏上得到一个倒立、 ________ 的实像，生活中的 ________ （选填“照相机”、“投影仪”或“放大镜”）就是利用该成像原理工作的；
（4）在图乙中，小明借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰了，说明该物理老师的眼镜是 ________ （选填“近视”或“远视”）眼镜。
3.八三班“阳光”小组的同学利用带刻度尺的光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律。

（1）他们借来平行光源测凸透镜的焦距，如图甲所示，该凸透镜的焦距是 ________ cm；
（2）他们在光具座上依次放置蜡烛、凸透镜和光屏，在调节高度时 ________ （选填“需要”或“不需要“）点燃蜡烛，使 ________ 中心、 凸透镜中心和光屏中心在同一高度；
（3）移动蜡烛和光屏，当它们处于如图乙位置时，光屏上恰好出现清晰的像，这个像是倒立、 ________ （选填“放大”或“缩小”） 的实像。保持凸透镜位置不变，将蜡烛逐渐远离凸透镜，光屏应该逐渐 ________ （ 选填“远离”或“靠近”）凸透镜，像的大小将逐渐变 ________ ；
（4）蜡烛固定在50.0cm刻度线处，将凸透镜移至70.0cm刻度线处，光屏需移动到 ________ cm的刻度线处，光屏上才能得到清晰的像。若将凸透镜的上半部分用不透明纸板挡住，光屏上 ________ （选填“能”或“不能”） 得到完整的像，像的明暗程度将会变 ________ ；
（5）在如图乙所示的位置，蜡烛往右移动，当移到 ________ cm 刻度线后，光屏就再也无法承接到像了。另一小组的同学在探究凸透镜成像规律的实验中用如图丙所示LED光源代替蜡烛，对于LED光源和蜡烛，你认为用 ________ 会更好。
五、综合题
1.光刻机是一种用于半导体制造的设备，目前芯片的制作工艺达到7nm的技术水平。光刻技术的工作原理如图所示，用紫外光照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的“光刻”。
（1） 缩图透镜相当于 ________ （选填“凸透镜”或“凹透镜”），作用是将掩膜版上的电路图案投射到硅片上，这类似于 ________ （选填“照相机”或“投影仪”）的工作原理；
（2） 在“光刻”过程中，当镂空掩膜与缩图透镜间的距离增加，硅片与缩图透镜间的距离应该 ________ ；
（3） 光刻机被誉为现代工业皇冠上的明珠，以下对光刻技术和芯片技术的认识，你认为不正确的是 。
A . 光刻机制造的技术难点主要在于其高分辨率和高精度的要求
B . 智能手机用7nm芯片，是指芯片的外观尺寸为7nm
C . 制造7nm芯片较28nm芯片对光刻机技术要求更高
2.仲秋的夜晚，皓月当空，繁星点点．我们漫步在林荫小道上，微风和煦，传来阵阵树叶的沙沙声．月光穿过层层叠叠的树叶，在大地上形成一个个圆形的光斑，好像在大地上撒了一地碎银…在这美好的夜晚，你可曾想到：
（1） 树叶的沙沙声是由于树叶的 ________ 产生的，这个声音是通过 ________ 传来的．
（2） 大地上的圆形光斑实际上是月亮的 ________ （填“实像”或“虚像”），这种现象在物理学上称作 ________ ．
3.如图所示为16mm的电影放映机放电影，这种电影放映机使用宽度为16mm的电影胶片，电影中的声音以声音信号的方式刻录在电影胶片上，如图所示。

（1） 电影放映机正常放映时，有关放映灯泡、放映机镜头(凸透镜)、电影胶片、反光镜(凸面镜或凹面镜)的种类及其相对位置的关系，提出了如图所示的几种猜想，其中可能正确的是 ________ 。
（2） 有一次，电影刚开始放映时，小新发现银幕上的画面全部是倒立的。在这种情况下，下列所述的观看效果中，不可举出现的场景是________。
A . 人退着向后走
B . 地上的碎陶片突然聚集起来，最后形成一只漂亮的陶罐
C . 听到的是正常的影片中的对白
D . 箭倒着飞向弓箭
（3） 若该16mm电影胶片的厚度．H=0.14mm，片夹上密密绕了一整盘电影胶片，如图所示，图中d和D分别表示片夹内电影胶片的内径和外径。则这盘电影胶片的总长度L约是 ________ m。
（4） 若按每秒24幅西面正常放映，这盘电影胶片大约能连续正常放映 ________ h。(不计片头与片尾的长度)
实验序号
物距u/cm
焦距f/cm
像距v/cm
像的高度h/cm
像的性质
1
25.0
8.0
11.8
0.9
始终成倒立、缩小的实像
2
25.0
10.0
16.7
1.2
3
25.0
12.0
23.1
1.9
