1.认识凸透镜和凹透镜,了解透镜的焦点、焦距,会粗测凸透镜的焦距.2.通过观察和实验，了解凸透镜对光的会聚作用,凹透镜对光的发散作用,会画相关光路图. 3.探究并了解凸透镜成像的规律. 4.了解凸透镜成像规律的应用.

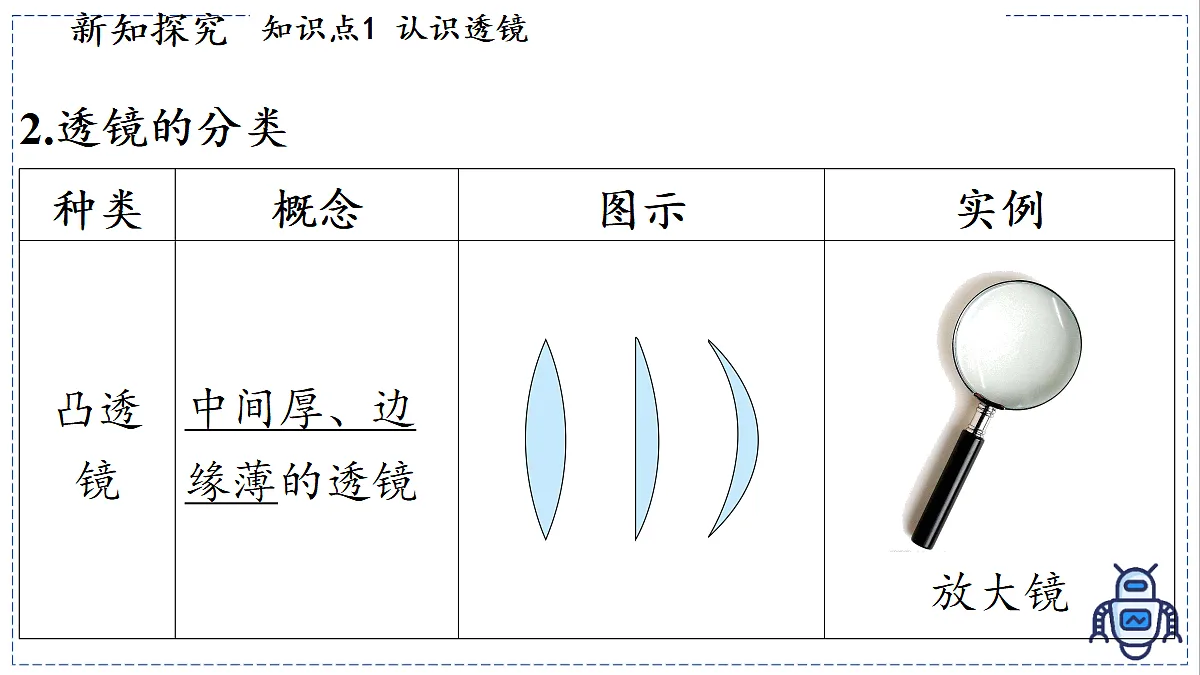

1.透镜的概念透镜是用透明物质（通常是玻璃）制成的、至少一个表面为球面一部分的光学元件.光通过透镜发生折射,改变光的传播方向.

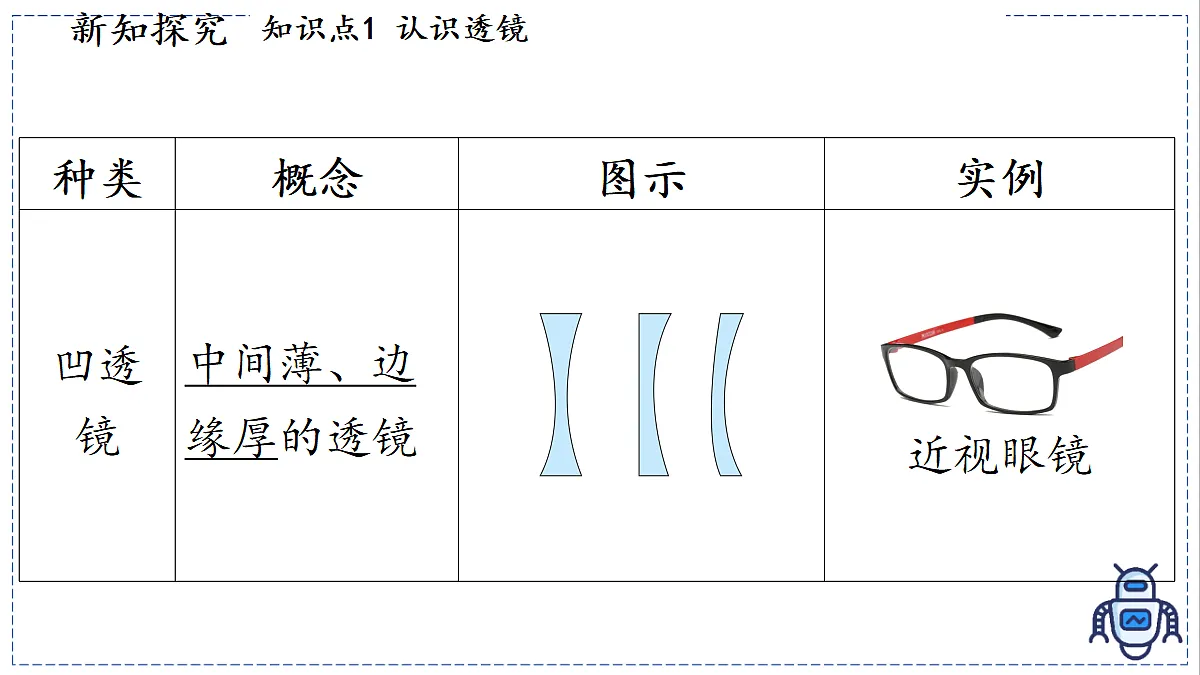

典例1 在如图所示的透镜中,属于凸透镜的是__________,它们的共同特点是________________；属于凹透镜的是______,它们的共同特点是________________.

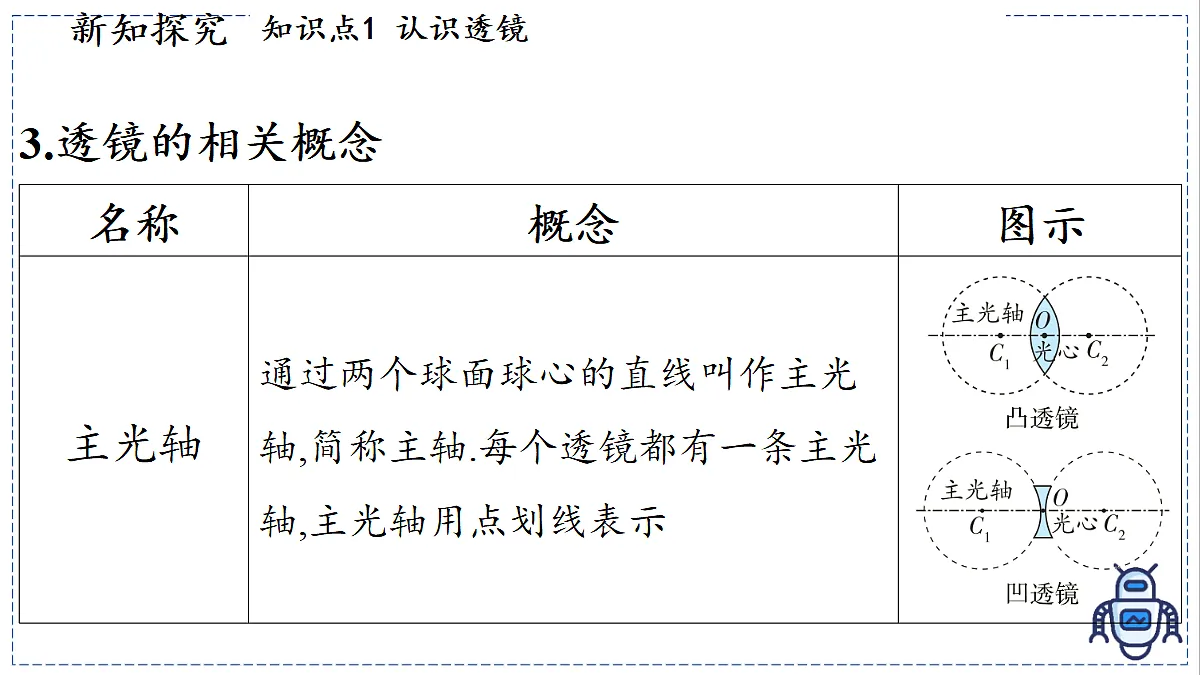

厚度远小于球面半径的透镜叫作________（厚度可忽略不计）.中学阶段研究的透镜均为薄透镜.
教材深挖透镜对光的作用的原理是光的折射，透镜中光路也是可逆的.若把点光源放在凸透镜的焦点上，射向凸透镜的光折射后会变成平行光，因此可利用凸透镜获得平行光.
4.实验演示：透镜对光的作用（也是判断透镜种类的依据）（1）凸透镜对光的作用如图所示，让平行于凸透镜主光轴的几束光射向凸透镜，观察到光通过凸透镜后会聚于主光轴上一点.
（2）凹透镜对光的作用如图所示，让平行于凹透镜主光轴的几束光射向凹透镜，观察到光通过凹透镜后偏离主光轴，但其反向延长线交于主光轴上一点.
归纳总结 凸透镜对光有会聚作用，凹透镜对光有发散作用.因此，凸透镜又叫作会聚透镜，凹透镜又叫作发散透镜.
5.对“会聚作用”和“发散作用”的理解（1）凸透镜对光有会聚作用，指的是通过凸透镜的光将向主光轴方向偏折（但不一定会聚于一点），如图所示.
让会聚光更会聚 减弱发散光的发散程度
（2）凹透镜对光有发散作用，指的是通过凹透镜的光将向远离主光轴方向偏折（但仍有可能会聚于一点），如图所示.
教材深挖类比三棱镜理解透镜对光的作用1.凸透镜对光的会聚作用凸透镜可以理解成如图甲所示的无数个三棱镜的组合.由光的折射规律可知，当一束光平行于棱镜底边射入棱镜时发生两次折射，两次折射时光都由棱镜薄的位置向棱镜厚的位置偏折,从而使凸透镜对光有了会聚作用.
2.凹透镜对光的发散作用同样，凹透镜可以近似分解成如图乙所示的无数个三棱镜,一束平行于棱镜底边的光射入棱镜后,经过两次折射将向棱镜厚的位置偏折，从而使凹透镜对光有了发散作用.
典例2 小柯记录了光线通过四个透镜（图中未画出）的情形，其中是凸透镜的是( )
6.平行光聚焦法粗测凸透镜的焦距 如图所示,让凸透镜正对着太阳光（使太阳光平行于主光轴）（太阳离我们非常远,照射到地面的太阳光可看成平行光）,再拿一张白纸放在它的另一侧,调整凸透镜与纸的距离,直到纸上的光斑最小、最亮（这个点就是凸透镜的焦点）.测出这个光斑到凸透镜光心的距离,即该凸透镜的焦距.这种测凸透镜焦距的方法称为平行光聚焦法.
7.透镜的三条特殊光路通过光心的光、平行于主光轴的光、通过焦点的光经凸透镜和凹透镜折射后的情况如表所示.
[答案] 如图乙所示.
2.实验：探究凸透镜成像的规律
3.实验注意事项（1）凸透镜最好放在光具座的中间位置，便于调节物距和像距.（2）调整光屏时最好不调整凸透镜的位置，否则会引起物距改变.（3）判断像是否最清晰的方法：光屏在某位置时，若向前或向后移动光屏，像都会变模糊，则此位置即为像最清晰的位置.
特别提醒1.若光源、凸透镜、光屏三者的中心不在同一高度，像可能成在光屏的上方或下方.2.当光源在凸透镜1倍焦距以外，但非常靠近焦点时，虽然能成实像，但所成的像很大，且像距也很大，而光具座长度和光屏的大小有限，光屏不能承接到清晰的像.
3.若光源位于凸透镜的焦点处，光源发出的光经凸透镜折射后平行射出，光屏上不会出现像．4.若光源位于凸透镜的焦距之内，光源与其所成的虚像在凸透镜同一侧，此时光屏不能承接到像．
4.凸透镜成像规律的光路分析利用凸透镜三条特殊光路中的任意两条可以画出相应的光路图，从而判断出像距的大小和成像的具体情况，这是理解凸透镜成像规律的最好方法.
1.放大镜放大镜是一个短焦距的凸透镜，可以将较小的物体“放大”，如图所示.
2.照相机镜头相当于一个凸透镜，要求被拍物体成像在相机内感光元件上.
特别提醒1.平时我们看到照相机成的像都是正立的，这是为了取景方便，经过技术处理将倒立的像转变成了正立的.照相机在感光元件上所成的像是倒立、缩小的.
2.“缩小的像”与“像变小”两种说法含义不同.“缩小的像”是指像的大小与物体大小相比较，像比物体小；“像变小”是指物体后一次成的像比前一次成的像小，反映的是前、后两次成像大小的变化.
3.投影仪（放映机）投影仪、放映机等投影设备都有一个相当于凸透镜的镜头，来自投影片或数码装置的图像要求能在远处银幕上呈放大的实像.
4.实像与虚像（1）实像：照相机和投影仪所成的像，是光通过凸透镜后会聚而成的，有光能聚集，所以能用光屏承接.如果把感光胶片放在像的位置，能记录所成的像，这种像是实像.（2）虚像：通过放大镜用眼睛看到的像不是由实际光会聚成的，在像的位置上没有光能聚集.因此在像的位置，光屏上不能成像，这种像是虚像.
